✅ Instruktionen gäller främst för värmeväxlare från Nordic Tec, som är motströmsenheter – men de flesta råd är universella och kan också tillämpas vid anslutning av plattvärmeväxlare från andra märken.
Den första och viktigaste informationen är att värmeväxlarens korrekta funktion i installationen börjar med en korrekt dimensionering. Värmeväxlaren bör väljas av personer med erfarenhet, och inte alla som har monterat en värmeväxlare eller jobbar inom VVS-branschen kan anses ha erfarenhet av att välja denna typ av utrustning. Rätt modell bör väljas med hänsyn till den viktigaste parametern för värmeväxlaren, nämligen värmeöverföringsytan, och inte bara den nominella effekten (kW). En korrekt dimensionerad enhet måste ha en sund marginal för överdimensionering. Om värmeväxlaren är underdimensionerad kommer även en korrekt anslutning och drift inte att hjälpa till att uppnå det önskade resultatet. Vi har skrivit om vad underdimensionering av en värmeväxlare är, hur det visar sig och hur man undviker det här:
Märkskylten på värmeväxlaren innehåller modellnamnet, som för traditionella plattvärmeväxlare från Nordic Tec börjar med bokstäverna "Ba" (t.ex. Ba-23-20). Den mellersta beteckningen anger ytan på en enskild platta (för Ba-23-20 är detta 0,023m2). Den sista siffran anger antalet plattor (för Ba-23-20 är detta 20 plattor).
Nedan finns gränsvärden, som arbetstryck etc. Naturligtvis bör man vid detta stadium kontrollera att systemet där värmeväxlaren ska arbeta inte överskrider de tillåtna parametrarna. Lugnt – detta gäller i princip inte för heminstallationer av värmesystem, eftersom de inte har alltför höga krav på tryck och vanligtvis använder enkla medier som vatten, eller sällan en vatten-glykollösning (tillåten). Trycket i ett sådant system överskrider sällan några bar, så det är inget problem eftersom värmeväxlare vanligtvis har ett arbetstryck mellan 10 och 30 bar. Problemet med arbetstryck kan uppstå vid användning med högtrycksmedier som Freon eller R-medier (men detta betraktas som en något annan tillämpning än traditionell), t.ex. i värmepumptillämpningar (som kondensor).
Värmeväxlaren har kopparlödningar och genomgår alltid en lödningsprocess, vilket innebär att den i vissa fall kan ha kopparrester på ytan (t.ex. på toppplattan) som liknar korrosion. Det är viktigt att komma ihåg att detta inte är korrosion, utan kopparspår som på inget sätt minskar enhetens effektivitet eller påverkar dess potentiella skada i framtiden. De har endast estetisk betydelse och är inte en grund för reklamation eller garanti hos någon tillverkare.

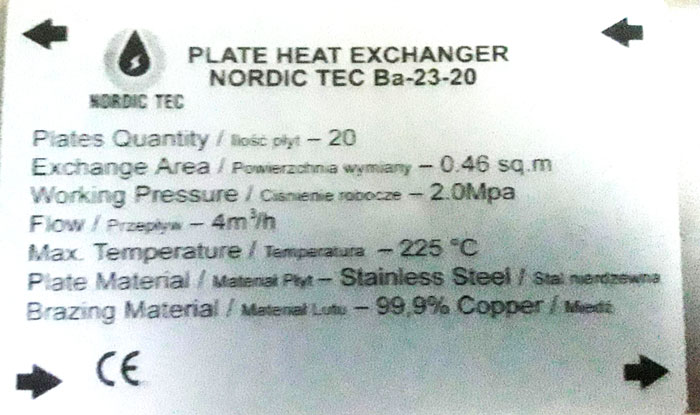

Etiketten med data innehåller pilar som föreslår motströmsanslutning. I själva verket är Nordic Tecs plattvärmeväxlare en motströmsenhet, vilket innebär att den är konstruerad för att uppnå maximal effektivitet endast när medierna som strömmar genom den – strömmar i motsatta riktningar mot varandra (t.ex. i enlighet med pilarna på etiketten). Anslutning utan att följa motströmsprincipen kommer att göra att värmeväxlaren kanske inte fungerar optimalt, och därmed kommer hela installationen att arbeta ineffektivt.
✅☑️ VIKTIGT – om anslutning enligt pilarna utgör ett problem för oss – bör värmeväxlaren vändas och anslutas motsatt pilarna. Vi ändrar då flödesriktningen, men för att behålla motströmsprincipen – måste detta göras på båda kanalerna.
Vi har skrivit om detta i ett annat inlägg – som du hittar här.
En kanal är avsedd för värmesidan, oftast är detta värmekällans krets – panna, kakelugn, värmepump eller solpanel. Den andra kanalen är avsedd för systemet som tar emot värmen.
För Nordic Tec-märket spelar det ingen roll vilken kanal vi väljer för vilket system.
Det är en fråga om valfrihet och bekvämlighet, eftersom båda kanalerna har samma flödesparametrar, identisk kapacitet och genomströmning.
Garantin är 60 månader och täcker produktions- eller materialfel. I praktiken är det viktigt att värmeväxlaren ansluts korrekt och enligt rekommendationerna. Garantin täcker inte skador som uppstår på grund av felaktig installation eller föroreningar i värmeväxlaren, inklusive läckor som uppstår på grund av kalkavlagringar, blockering, föroreningar, överskridande av parametrar, arbete med farliga medier eller egen ingrepp i produktens konstruktion.
Värmeväxlaren bör inte utsättas för överdrivna tryck- eller temperaturvariationer. Dessutom bör den skyddas från överdrivna vibrationer – den bör monteras stabilt på väggen. Vi rekommenderar användning av dedikerade väggfästen, men andra lösningar kan också användas om de ger stabilitet och skydd mot vibrationer. Fästet bör väljas i enlighet med värmeväxlarens vikt tillsammans med de medier som strömmar genom den.

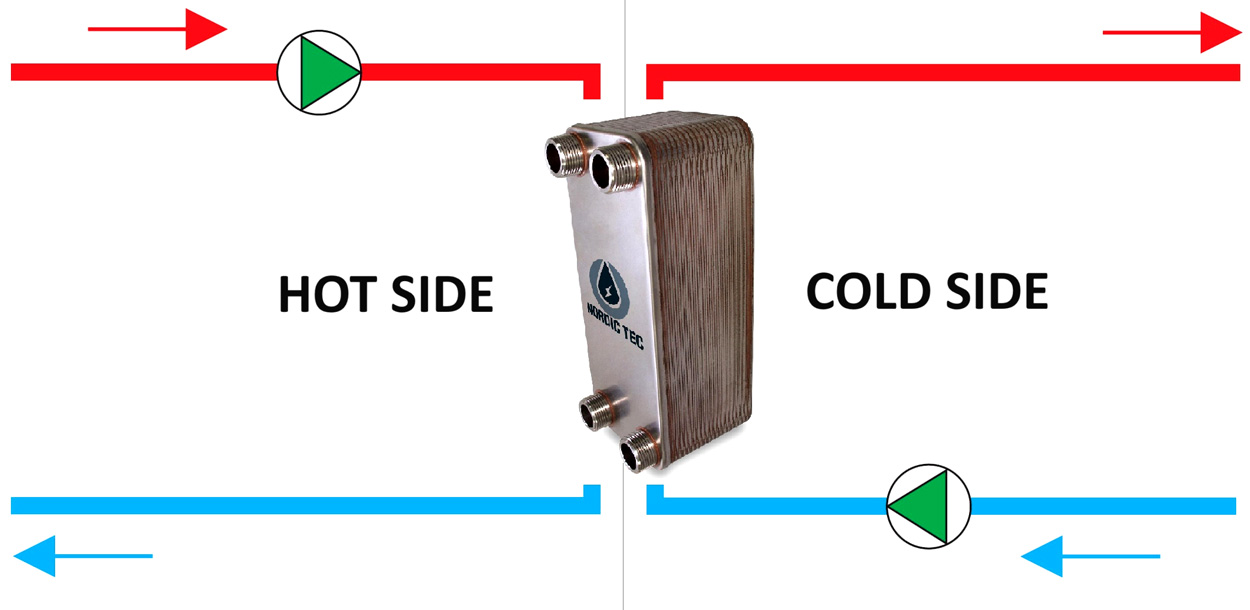

✅☑️ Värmeväxlaren bör monteras i vertikalt läge (dvs. på högkant). Montering av värmeväxlaren i andra lägen, t.ex. horisontellt – garanterar inte korrekt avluftning av enheten och kan orsaka luftfickor eller dålig värmöverföring om luftbubblor inte kan fly från enheten. Generellt sett – en horisontellt ansluten värmeväxlare – kommer inte att fungera korrekt (i ett standardvärmesystem eller varmvattenberedare). Blockering av värmeväxlaren kan i värsta fall leda till läckage, dvs. irreparabel skada.

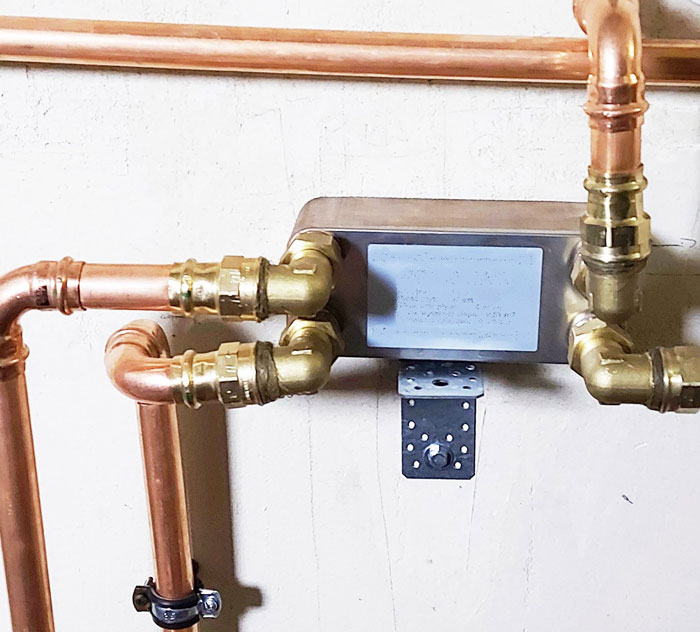

Nedan – en plattvärmeväxlare ansluten i felaktigt läge (horisontellt), där den har blivit blockerad på grund av bristande avluftning. Konstruktionen av denna enhet gör att den inte kommer att fungera korrekt i detta läge.
Tillverkaren rekommenderar absolut användning av filter, men anger inte typen av filter. Filter bör finnas på båda sidor före värmeväxlaren, oavsett om de också finns i andra delar av installationen.
I de flesta nya installationer räcker ett enkelt nätfilter, men valet av filter och ansvaret för detta ligger hos den person som har inspekterat installationen och bedömt risken med professionell blick. I vissa fall (i gamla, potentiellt förorenade installationer) kan det vara värt att överväga ett magnetfilter / separator bredvid traditionella filter. Detta är mycket viktigt, eftersom eventuell blockering av värmeväxlaren på grund av föroreningar från installationen inte utgör en grund för garanti, och i princip innebär avbrott eller betydande minskning av värmöverföringen.
✅ Filter bör definitivt finnas före värmeväxlaren redan före provkörning av systemet, och inte först efter. Det är just den första starten av pumparna som kan orsaka blockering mer sannolikt än kontinuerlig drift av pumpen. Därför kan idéer som "låt oss kontrollera om det fungerar, och sedan lägga till filter" kosta oss dyrt.

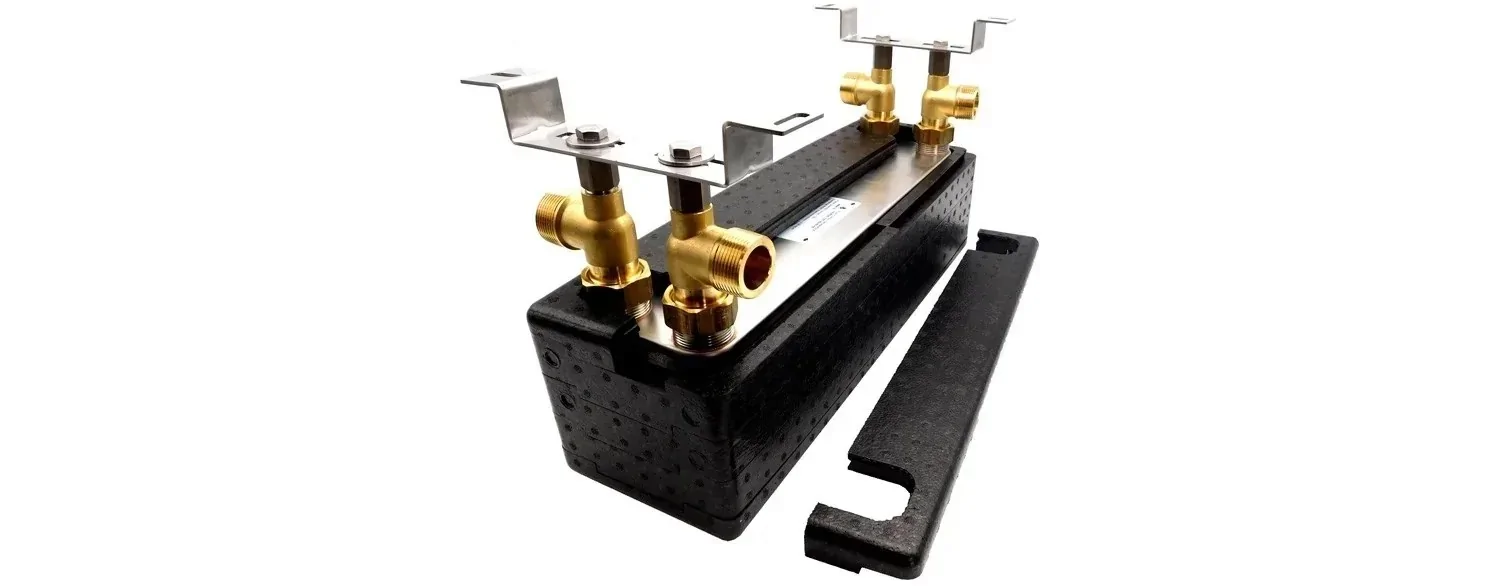

✅ Tillbehör till plattvärmeväxlare: kulventiler och termometrar, termisk isolering för värmeväxlare
Enheten kan fungera utan kulventiler framför den, det är självklart. Det är dock bra att installera kulventiler på båda sidor av värmeväxlaren så att man vid behov kan stänga av och isolera vattenflödet – vilket gör det möjligt att ta bort enheten från systemet utan att tömma hela kretsen. Detta kan vara användbart till exempel vid rengöring av värmeväxlaren (vilket bör göras då och då) eller vid fel, läckage etc. Plattvärmeväxlare installeras med avsikten att fungera i upp till 10-15 år, så vi vet aldrig när en avstängningsventil kan visa sig vara mycket användbar.
Termometrar är inte heller nödvändiga, men att ha dem på båda sidor gör det möjligt att kontinuerligt bedöma värmeöverföringens effektivitet eftersom vi kan mäta hur stor värmeförlusten är i värmeväxlaren. Om förlusten ökar får vi insikt i situationen och kan fatta beslut om rengöring eller byte av enheten. Det är värt att överväga kulventiler med inbyggda termometrar, som är utformade för att spara utrymme och används ofta i olika system, till exempel för golvvärmefördelare.
Termisk isolering rekommenderas, men om målet är att hålla kostnaderna nere för installationen av centralvärmesystemet, kan värmeväxlaren naturligtvis fungera korrekt utan den (förutsatt att den är korrekt vald och ansluten). På lång sikt bidrar den dock till värmebesparing och lönar sig över tid.
Tillverkaren Nordic Tec använder den vanligaste gängtypen, nämligen BSP utvändig gänga. Anslutningarna är permanent sammanfogade med värmeväxlaren genom hårdlödning (vakuumlödning), och försök att ta bort dem kan skada värmeväxlaren. De är fastsatta vid enheten permanent under produktionsprocessen.
☑️ Anslutning av gängor till resten av installationen bör göras enligt vedertagna standarder och med hänsyn till tätning.
Alla modifieringar av anslutningarna eller ingrepp i gängornas struktur kan betraktas som felaktig användning och kan påverka eventuell garantihantering.
En avluftningsventil bör installeras nära värmeväxlaren, naturligtvis på en högre position än själva enheten. Detta gäller särskilt den varma/sida för uppvärmning, eftersom gasers löslighet är lägre vid höga temperaturer, vilket ökar risken för luftfickor.
Nordic Tec värmeväxlare är långlivade enheter, men kräver korrekt val, installation och användning för att säkerställa optimal prestanda och livslängd. De är praktiskt taget underhållsfria, men det är viktigt att följa rekommendationerna för att bibehålla maximal effektivitet och minimera uppvärmningskostnader.
För öppna system bör vattenbehandlingsutrustning användas, medan slutna system ska använda behandlat vatten.
