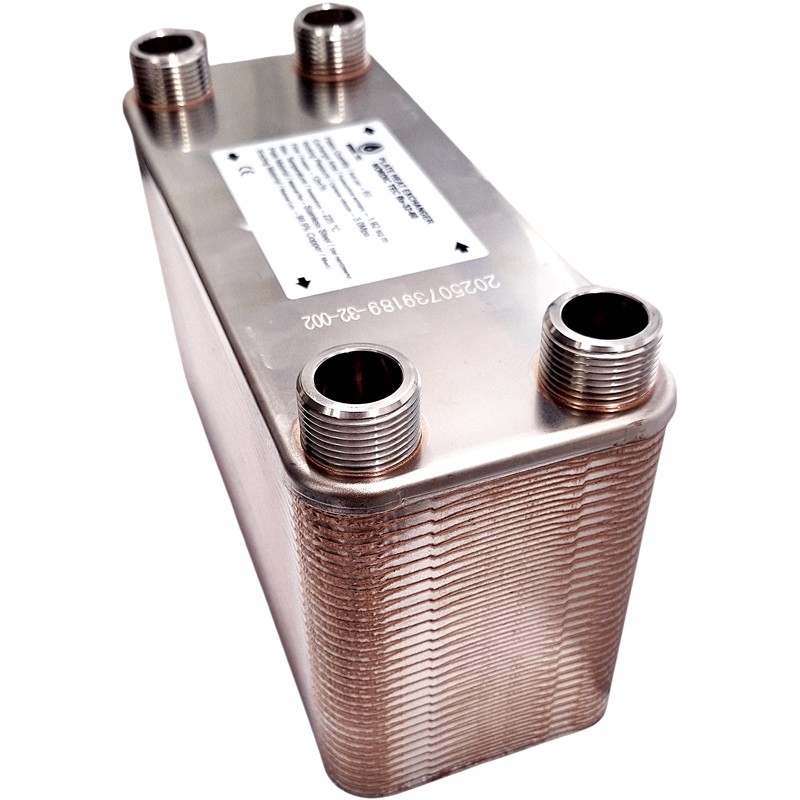

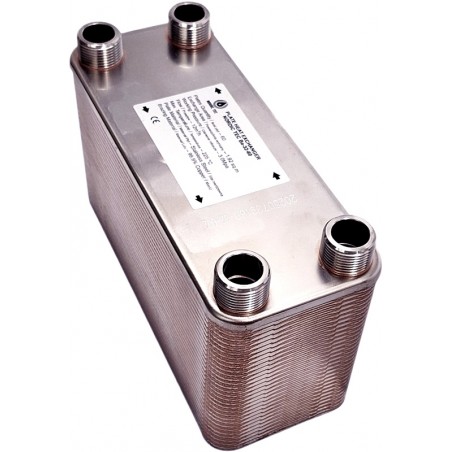

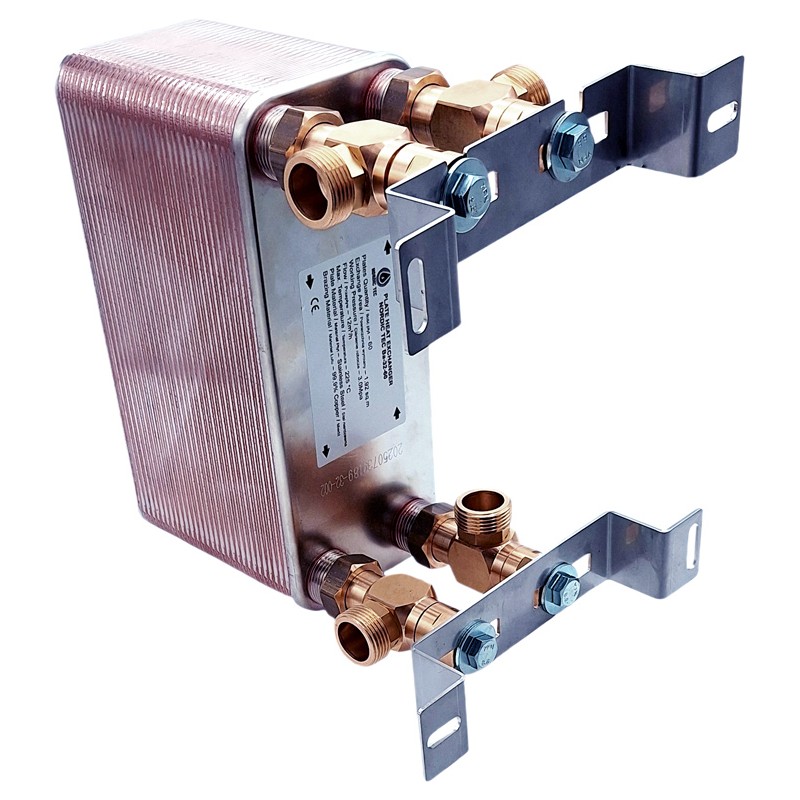

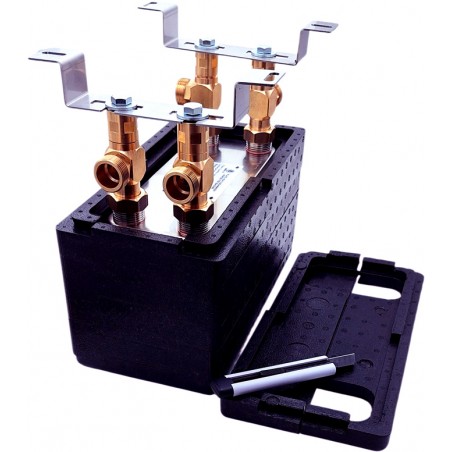

Värmeväxlare Nordic Tec Ba-32-60 för värmepumpar eller andra värmelösningar

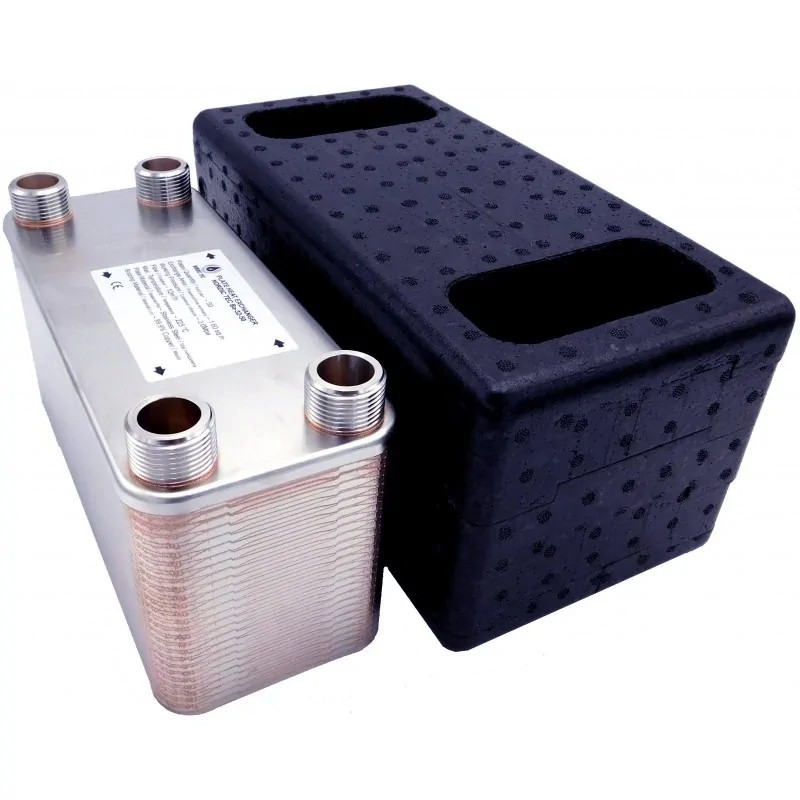

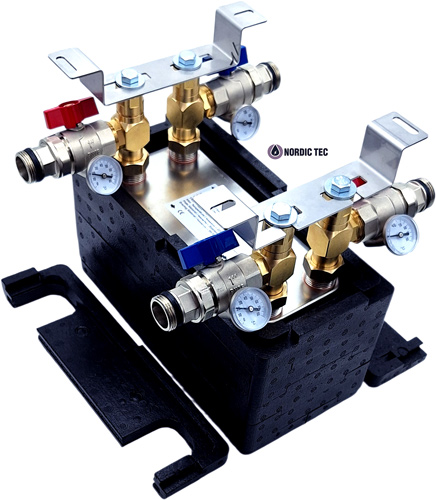

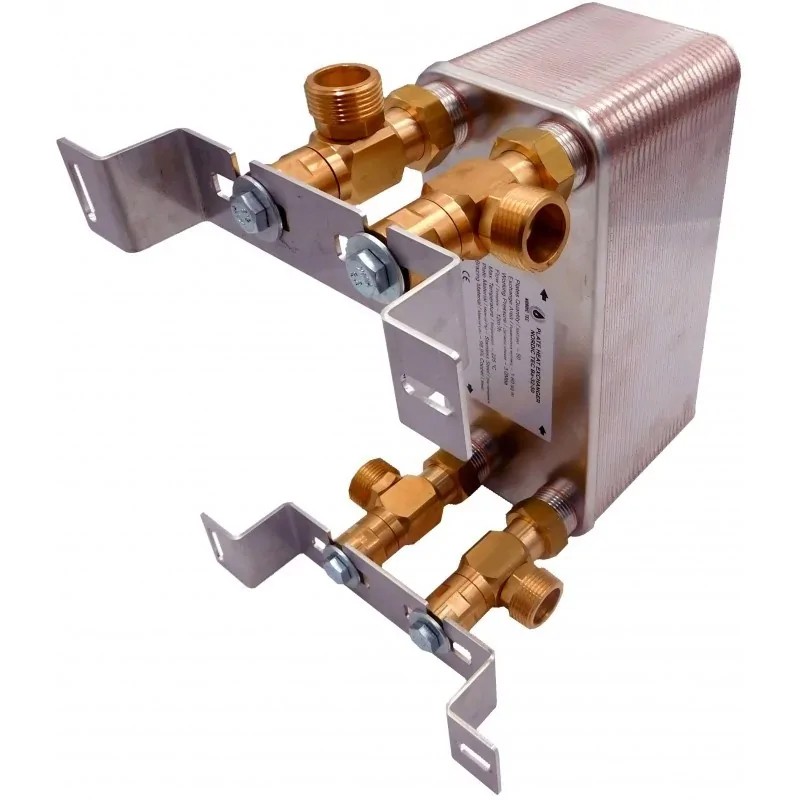

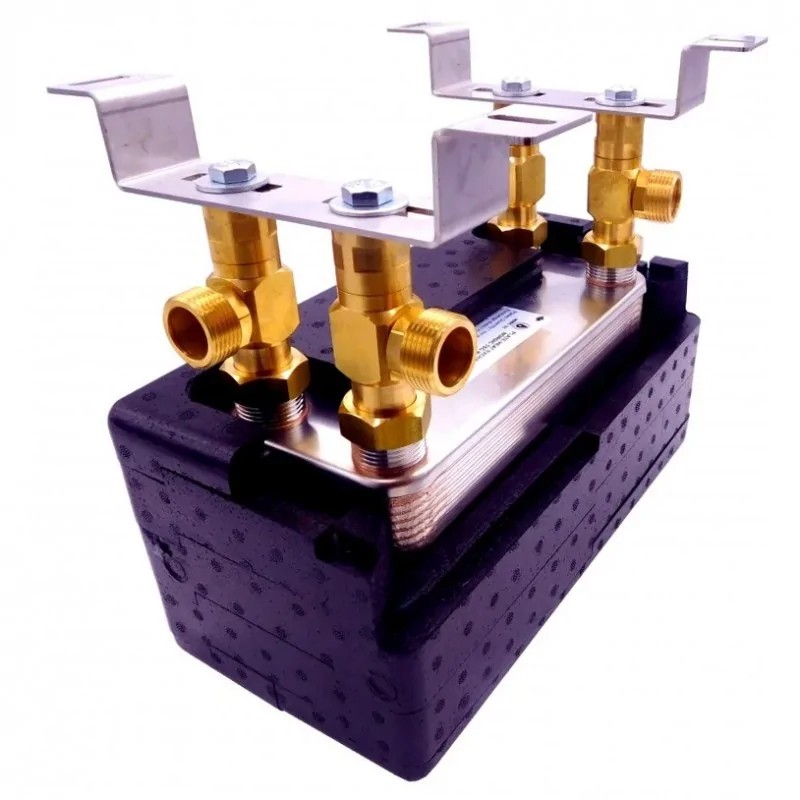

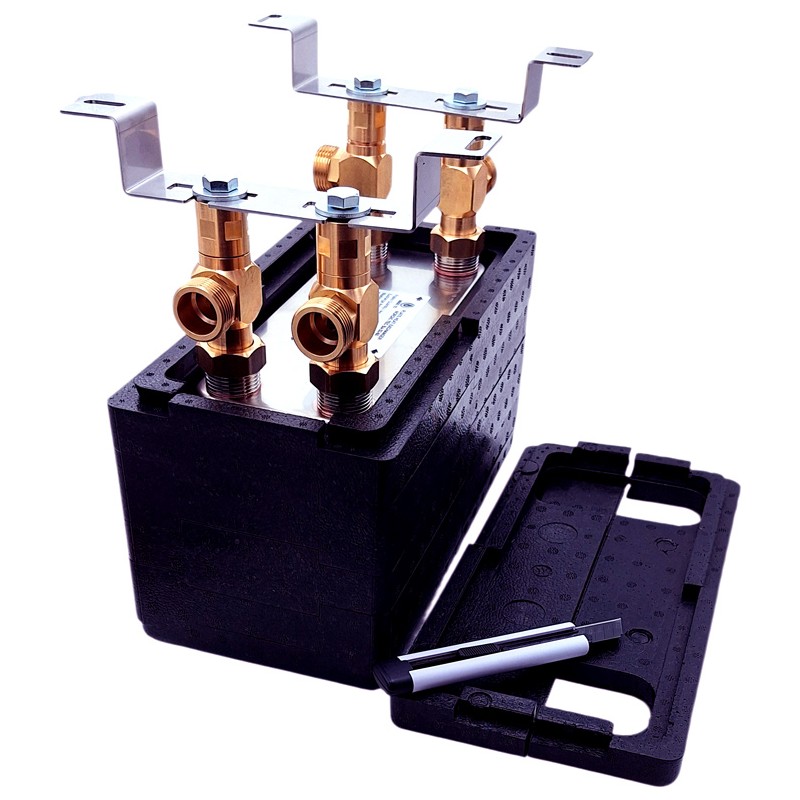

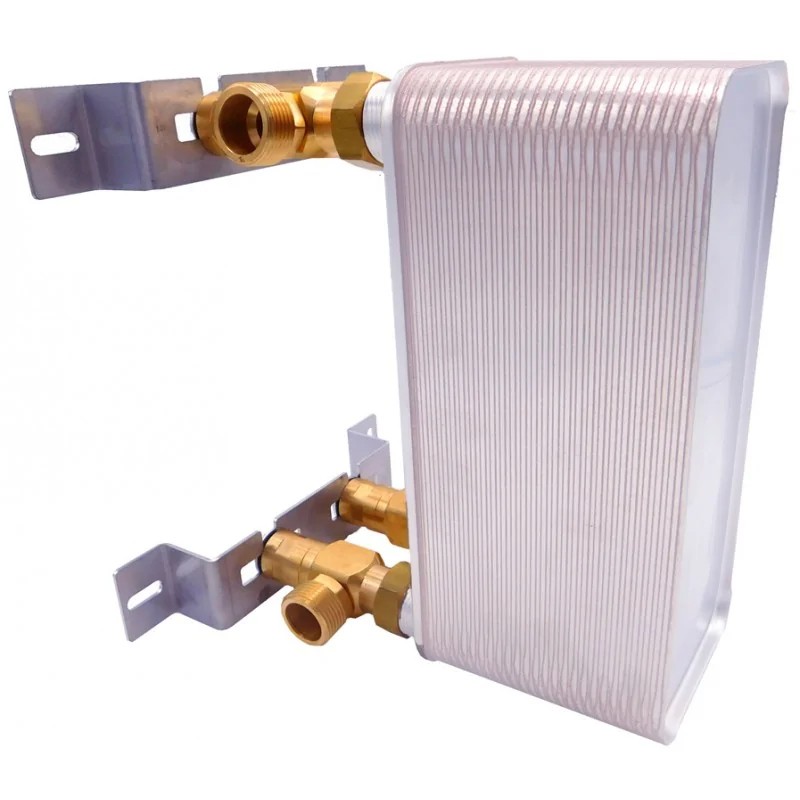

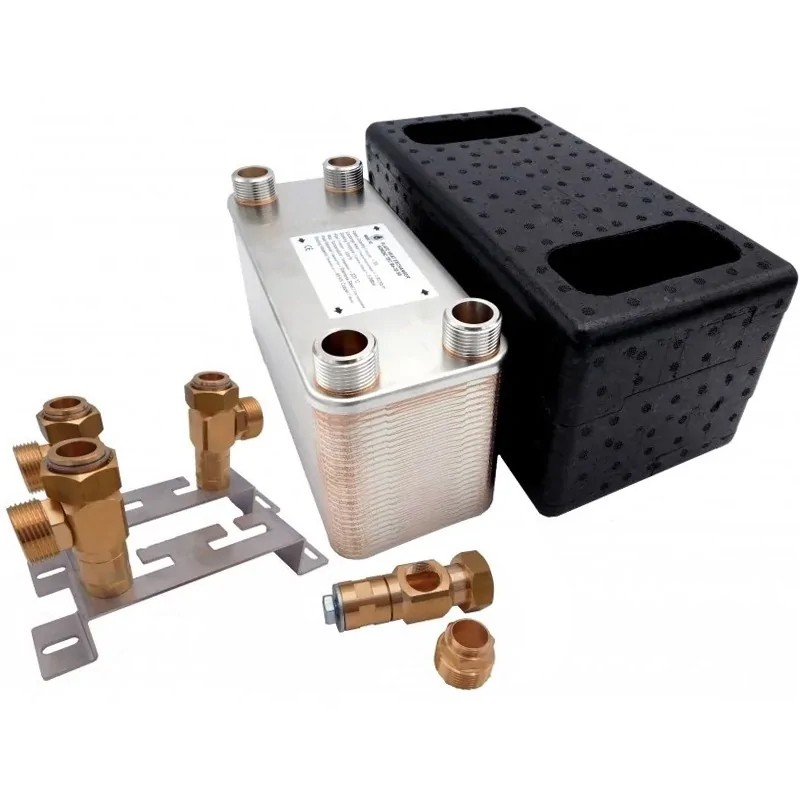

Lödd plattvärmeväxlare med 60 plattor och 1-tums anslutningar.
Denna värmeväxlare används ofta tillsammans med värmepumpar (för att ansluta monoblockvärmepumpar till värmesystem).
Mer information: Plattvärmeväxlare med 60 plattor 1" - Nordic Tec Ba-32-60
- Material: plattvärmeväxlare med 60 plattor tillverkad i rostfritt stål 316L
- Lödning: koppar 99,99% Cu
- Tjocklek på enskild platta: 0,4 mm
- Temperaturområde: från -185 °C till +230 °C
- Nominell termisk effekt: upp till 330 kW beroende på tilloppstemperatur och flöde
- Flöde: 12 m³/h | 12 000 l/h
- Arbetstryck: 30 bar (testad vid 45–60 bar)
- Anslutningsdiameter: 1 tum, DN25
Värmeöverföringsyta - Plattvärmeväxlare med 60 plattor - Nordic Tec Ba-32-60: 1,92 m²
Diagrammet ovan visar placeringen av plattvärmeväxlaren Ba-32-60 inom Ba-32-serien av värmeväxlare. Denna serie bygger på plattor med måtten 286x116 mm, ett format som kan betraktas som klassiskt för denna typ av enheter som överför värme. Den aktuella värmeväxlaren har 60 plattor som ger en total värmeöverföringsyta på 1,92 m². Detta är en ganska betydande platyta, vilket gör det möjligt att använda värmeväxlaren inte bara i enfamiljshus utan även i större byggnader eller i mer krävande installationer.
En värmeväxlare med en platyta på nästan 2 m² – kan den användas med en monoblockvärmepump?
En total yta på nästan 2 kvadratmeter är tillräcklig för att maximera prestandan även i lågtemperatursystem. Därför är plattvärmeväxlaren Ba-32-60 ett bra val för att koppla monoblockvärmepumpar (eller, mer sällan, splitvärmepumpar) till värmesystem. Här handlar det om användningen av en plattvärmeväxlare för att separera värmepumpens krets från resten av värmesystemet, antingen för att fylla värmepumpens krets med glykol eller för att separera den från ett gammalt öppet system (i det här fallet kan det även vara en splitvärmepump).
Det är dock viktigt att komma ihåg att när vi talar om användningen av Ba-32-60 med en värmepump, avser vi ett vätska-vätska-system, som beskrivits ovan. Ba-32-60 är inte lämplig som värmeväxlare för freon. Om du letar efter en liknande lösning för freon kan du titta på värmeväxlaren Ba-26-60-F, som kan användas som kondensor eller förångare för en värmepump.
Vanliga användningsområden – värmeväxlare Ba-32-60
- Värmesystem med kolpannor upp till cirka 60–70 kW
- Med pannor för ekopellets upp till cirka 70 kW
- Användning med glykolvärmesystem
- Industriell kylning
- Monoblock- / splitvärmepumpar med en nominell effekt på mellan 8 och 13 kW
- Separata system med glykol

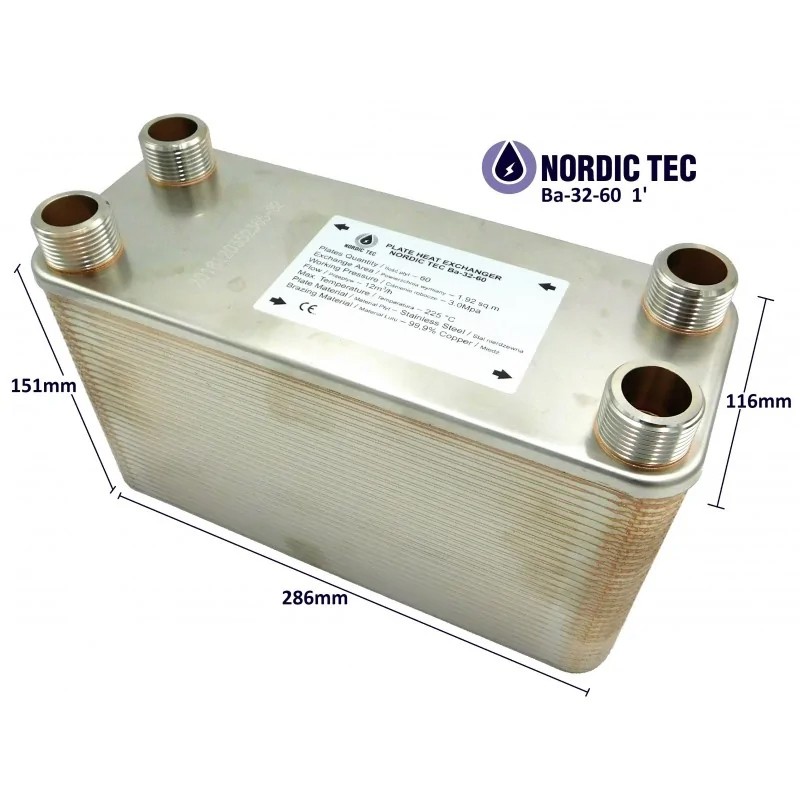

Mått för den termiska växlaren med 60 plattor – Ba-32-60
(A) - 286 mm
(B) - 116 mm
(F) - 151 mm
(C) - 243 mm
(D) - 72 mm
______
Motströmskoppling av plattvärmeväxlare för centralvärmesystem
Plattvärmeväxlare ska alltid kopplas enligt motströmsprincipen, det vill säga enligt principen om motströmmande flöde (om inget annat anges av tillverkaren). Alla Nordic Tec-enheter är baserade på denna princip, vilket innebär att endast en motströmskoppling av värmeväxlaren garanterar full prestanda för enheten. Kortfattat innebär denna regel att flödesriktningen för värmevätskorna måste vara motsatt varandra, som visas i illustrationen nedan.
Om enheten kopplas på ett sätt som inte följer motströmsprincipen kommer värmeväxlaren att förlora mellan 30 % och 50 % av sin potentiella effektivitet. Den kommer fortfarande att fungera, men du kommer troligen att märka skillnaden i form av ett dåligt uppvärmt hus.
Om du vill ha mer information eller är osäker på om installatören har kopplat enheten enligt motströmsprincipen, vänligen kontakta oss.
