I detta inlägg kommer vi att ta upp den praktiska sidan av att ansluta/installera en UV-vattenrenare med lampa – i hemmet. Detta kommer att vara en instruktion med utökad information jämfört med den grundläggande instruktionen som ingår i produkten. Om du har en UV-lampa från Nordic Tec – 16W, 25W, 30W eller 55W – med Philips-glödtrådar – och har ytterligare frågor – är det mycket möjligt att du hittar svaret i instruktionen nedan.

I instruktionen används olika termer om vartannat – som vattenfilter, steriliserare, vattenrenare – naturligtvis i referens till samma enhet.

Val av UV-vattenrenare – UV-lampa för hemmet – Nordic Tec steriliserare

Först och främst, om du har köpt ett UV-vattenreningssystem med UV-lampa med avsikten att filtrera eller sterilisera vatten i hemmet (i betydelsen av hela hushållet) – används lampor i området 25W, 30W eller 55W för detta. Sådana UV-vattenrenare monteras vid vattenintaget till huset, så nära vattenkällan som möjligt, men redan i byggnaden. Mindre UV-lampor t.ex. 16W, 11W etc. kommer inte att klara av att sterilisera allt vatten i hushållet.
UV-lampor på 25W kan användas i lägenheter eller små hus, under förutsättning att det är objekt med små vattenflöden. Man bör också komma ihåg anslutningarna, som i fallet med 25W-varianten är i storleken 1/2", ofta för liten för att kunna sterilisera vatten i ett hem där mer än 1-2 personer bor.

UV-lampa för hemmet – i praktiken 30W 8 GPM eller 55W 12 GPM

I praktiken måste en UV-lampa för hemmet oftast vara en 30W 8 GPM eller 55W 12 GPM. Detta är lampor med en 3/4" anslutning och tillräcklig kapacitet för att rena vatten – även i hushåll där fler personer bor, och på platser där biologisk förorening av vattnet har upptäckts.

Anslutning av UV-lampa – UV-vattenrenare i hemmet

Vi kommer att analysera detta ämne punkt för punkt, och dokumentera de viktigare eller mer uppmärksammade momenten med bilder.

Val av plats för montering av UV-vattenrenare i hemmet

UV-vattenrenaren bör anslutas så nära vattenintaget som möjligt, men det är en produkt för användning inomhus. Det kan vara ett pannrum, vattenrenaren har inga särskilda krav – men det rekommenderas att temperaturen naturligtvis är över noll. Vid montering av UV-lampor i obebodda och ouppvärmda hus på vintern – måste man definitivt tömma vattnet från UV-filtret, eftersom frysning kan skada lampan och dess komponenter.

UV-vattenrenaren bör monteras som nämnt ovan så nära vattenintaget som möjligt, men redan i byggnaden, men efter de preliminära filtren i byggnaden. De bör väljas på ett lämpligt sätt för att skydda UV-lampan mekaniskt. Om vi pratar om en steriliseringslampa för t.ex. en kran – bör man naturligtvis hantera detta flexibelt.

Om vi har problem med hårt vatten – bör vi överväga att montera vattenmjukgörare. Flödesvattenmjukgörare (galvaniska celler) på 3/4" eller 1" kan hittas i Nordic Tec-katalogen.

Platsen för montering av UV-vattensteriliserare måste vara lätt tillgänglig, eftersom glödtråden måste bytas ungefär en gång per år.

Vattensteriliseraren måste också ha tillgång till elnätet – denna typ av vattenrenare är en klassisk elektrisk produkt på 230V, vilket innebär att den helt enkelt behöver tillgång till ett eluttag.

Kontrollera innehållet i förpackningen med UV-vattenfilter

När du öppnar lådan med vattenfilter – kontrollera att alla delar ingår i setet. Det måste definitivt vara ett stålrör från steriliseraren, två skyddsrör av tjock kartong (där UV-C-glödtråden och kvartsröret ska finnas), en strömförsörjning med svart elkontakt, en extra kabel till UV-glödtråden (vanligtvis blå, sällan i annan färg), väggfästen, o-ringar (silikontätningar – minst 2 st.).

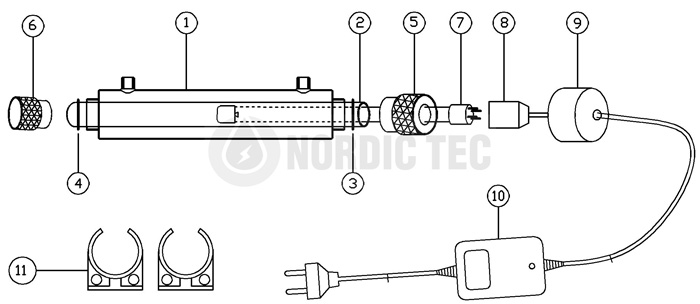

Innehåll i UV-vattenlampset från Nordic Tec

1. Stålrör – huvuddelen av UV-vattenfiltret, där vi ska sätta in UV-C-glödtråden från Philips etc. Genom detta rör kommer vattnet att flöda och bli steriliserat.
2. Kvartsrör, glas – som ska skydda UV-glödtråden från vatten. Var försiktig så att röret inte går sönder, det bör rengöras före montering och så långt som möjligt bör det inte finnas damm, smuts eller fingeravtryck på det. Före montering bör du kontrollera att röret inte är sprucket.
3. O-Ringar – silikontätningar som ska sättas på kvartsröret i vår UV-lampa. Utan dessa är korrekt montering inte möjlig. I de flesta av våra lampmodeller behövs 2 tätningar (med undantag för de minsta lampmodellerna).
4. Den andra o-ringen sätts på den motsatta änden av kvartsröret.
5. Öppen ände/mutter – till stålröret i UV-steriliseraren. Vi sätter den på den sida där UV-glödtråden ska anslutas till strömförsörjningen. Därför har den ett hål inuti.
6. Sluten ände/mutter till stålröret i vårt UV-lamp-set – ska sättas på den motsatta änden. Den ska monteras tätt – enligt konsten att tätna gängor.
7. UV-glödtråd, även kallad UV-C-glödtråd – vi använder för närvarande Philips-glödtrådar, tillverkade i Europa, oftast i Philips fabrik i Polen. I de nuvarande modellerna erbjuder vi UV-glödtrådar med 2 stift på varje sida.
8. Kontakt för anslutning av UV-glödtråden. I de nuvarande UV-lampmodellerna från Nordic Tec – ingår också en blå kabel (ibland i annan färg), som ska anslutas till denna kontakt (det finns en lämplig plats där). Kabeln som är ansluten till kontakten gör det möjligt att ansluta den andra änden av glödtråden, eftersom den har anslutningsstift på varje ände.
9. Kontaktskydd. Detta är inte en tätning till UV-lampan, som många tror vid första anblicken. För tätningen ansvarar o-ringarna och korrekt monterade muttrar enligt konsten att tätna gängor, förstärkta med packning eller lim. Kontaktskyddet ska skydda glödtrådsanslutningen från damm och fukt i luften.
10. Strömförsörjning till UV-lampan – så kallad Ballast – med elkontakt för anslutning till nätet – 230V.
    ✅ Vi påminner om den grundläggande säkerhetsregeln för användning av UV-strålning – UV-lampan bör endast slås på när glödtråden finns i steriliseraren (i stålröret, för att undvika exponering av ögon och hud för UV-strålning).
11. Väggfästen. I setet ingår 2 st för att hänga UV-lampan på väggen.
    ✅ VIKTIGT – FÄSTENA HAR ENDAST HJÄLPFUNKTION – lampan måste vila på stela rör. Om vi väljer att montera den på slangar som ytterligare belastar den – måste vi köpa ytterligare fästelement för att fästa UV-lampans rör på väggen.

Förberedelse av UV-glödtråd och kvartsrör – början på monteringen av UV-vattenrenare

Kvartsröret och UV-glödtråden bör hanteras med stor försiktighet. Det rekommenderas att använda handskar, vilket gör att vi inte lämnar fingeravtryck på glaset. UV-glödtråden och glasröret bör rengöras med färglös alkohol och en trasa. Fingeravtryck som lämnas kvar kan minska effektiviteten av UV-strålningen – och i fallet med glödtråden kan det till och med leda till att den bränns ut snabbt. (Liknande fenomen inträffar med bilglödtrådar).

När glödtråden till vår UV-vattenrenare och kvartsröret är rena – går vi vidare till montering.

Förbered reaktionskammaren – stålröret i UV-steriliseraren

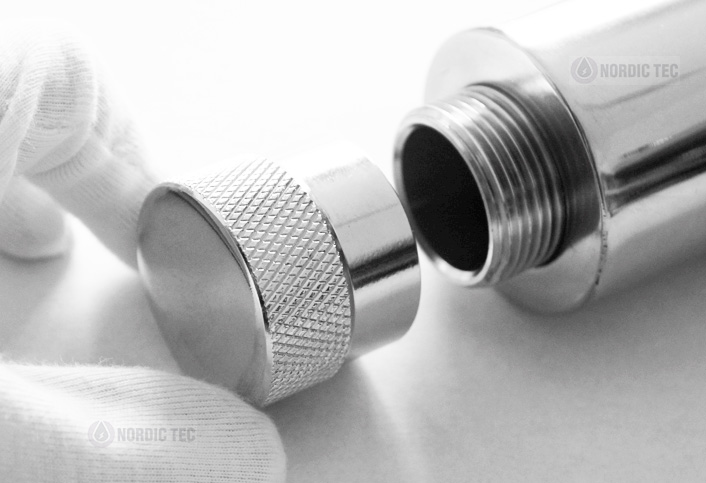

Vi börjar med att skruva av muttrarna, som vanligtvis levereras på gängorna i UV-steriliseraren. Vi skruvar av båda muttrarna – den öppna och den slutna.

Sätt o-ringar på kvartsröret i UV-lampan

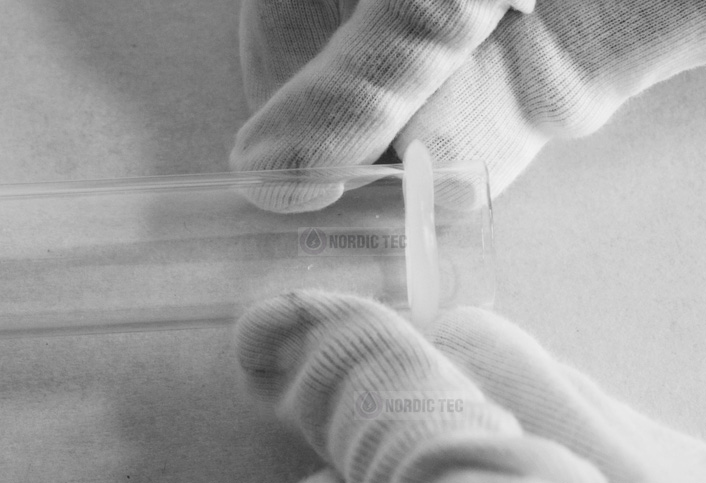

Nästa steg är att sätta o-ringar, silikontätningar, på kvartsröret i vår UV-lampa. Vi börjar med att sätta tätningen på den öppna änden av glasröret – cirka 12 mm från kanten, som visas på bilden nedan.

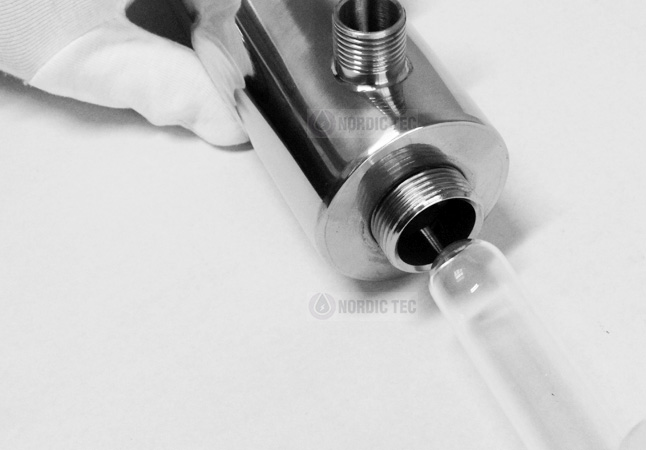

Sätt in kvartsröret i UV-steriliseraren – dvs. i stålröret

Denna åtgärd kräver stor försiktighet, ✅ vi måste vara försiktiga så att vi inte skadar det glasformade kvartsröret. Det ska sättas in på ett sådant sätt att dess ände visas på den andra sidan av UV-steriliseraren. Detta dokumenteras av följande fotografier.

✅ Ovanstående åtgärd – dvs. placering av kvartsröret inuti UV-steriliseraren (inuti stålröret) kräver stor försiktighet och koncentration.

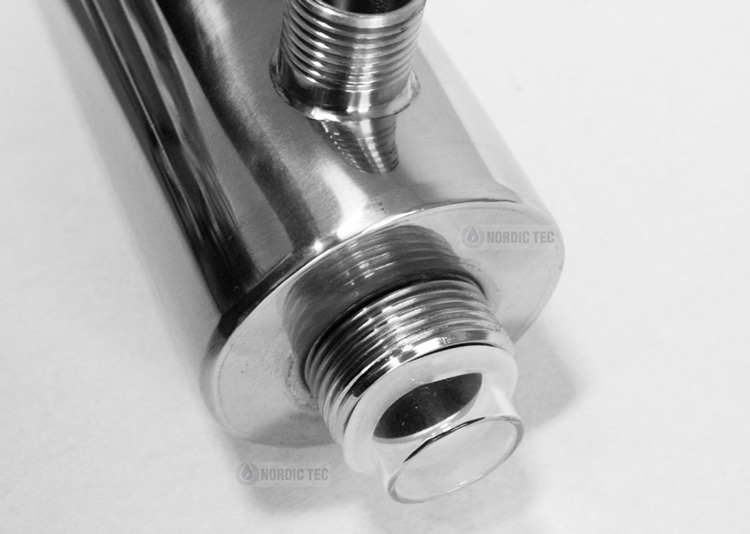

När vi har slutfört åtgärden och kvartsröret har placerats inuti reaktionskammaren – dvs. vår UV-steriliserare – kommer vi att se en bild som liknar den på bilden ovan. Kvartsröret kommer inte att vara helt inne, utan kommer att vila på silikontätningen. Det är mycket viktigt att tätningen är placerad på rätt avstånd från kanten på glasröret. Då kommer nästa steg i installationen av UV-lampan i hemmet – att gå utan komplikationer.

Sätt silikontätningen på den utstickande änden av UV-vattenfiltret – den slutna änden av glasröret

Sätt o-ringen (tätningen) på den slutna änden av glasröret – som sticker ut från den motsatta änden av stålröret.

Om den utstickande delen av glasröret är för kort för att sätta på tätningen – betyder det att tätningen på den öppna änden av röret är placerad för lågt (dvs. för långt från kanten på röret). Då måste du gå tillbaka till steget där du satte på den första tätningen, vi påminner om att den ska vara cirka 1,2 cm från kanten på röret (dvs. från öppningen förberedd för UV-glödtråden).

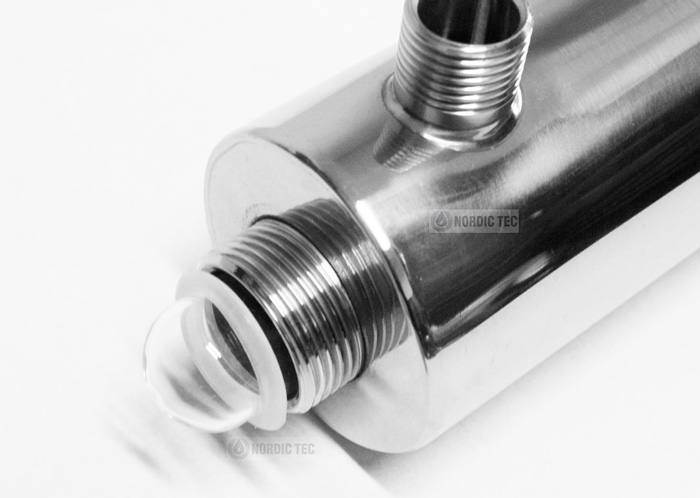

Efter korrekt montering av tätningen på den slutna änden av kvartsröret – kommer du att se en bild som på följande foto.

Skruva fast den slutna muttern – på UV-steriliseraren

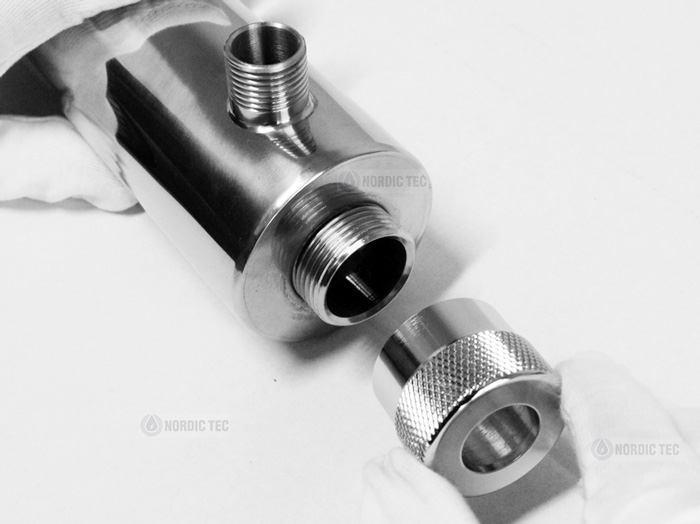

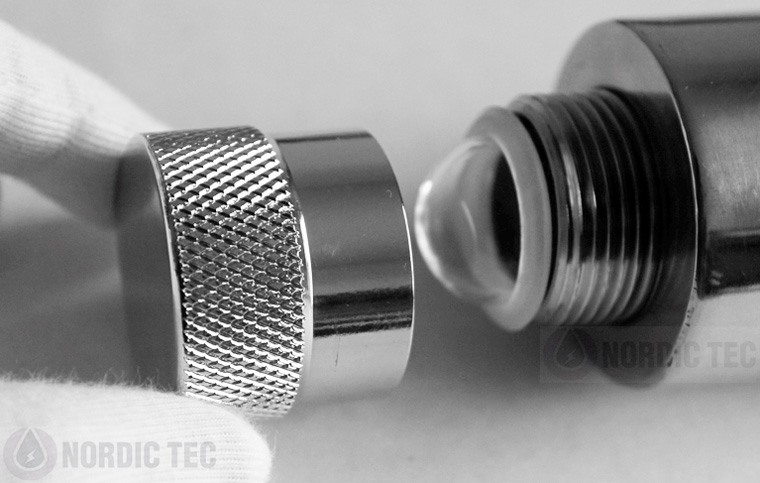

Vi utför åtgärden som visas på bilden nedan – dvs. vi måste skruva fast den slutna muttern på stålsteriliseraren. Den slutna muttern ska vara på plats där den slutna änden av glasröret finns. Många förlitar sig på silikon-o-ringar – som tätningar och bryr sig inte om att tätna gängorna när de skruvar fast muttern. Vi rekommenderar dock att muttern skruvas fast enligt den hydrauliska konsten att tätna gängor – dvs. användning av t.ex. lim eller packning.

✅ Viktigt – muttern ska skruvas fast långsamt och försiktigt, för att inte skada glasröret.

Påminnelse om att åtdragningen av UV-sterilisatorns lock må ske försiktigt och med känsla, för att skydda kvartsröret.

Vi sätter på det öppna locket - på andra sidan av UV-vattenfiltret

Vi utför samma åtgärd på andra sidan av vattenfiltret. Det vill säga, vi skruvar på det öppna locket från sidan där det öppna änden av glasröret sticker ut - där vi senare kommer att sätta in UV-lampans brännare.

Påminnelse om att det är värt att noggrant tätna gängorna, precis som man gör i VVS - och att skruva åt lugnt för att inte skada o-ringarna eller röret.

Anslutning av brännaren till UV-vattenrenaren | nordictec-shop.se

✅ Påminnelse om att brännaren i UV-vattenrenaren bör vara rengjord med en trasa och färglös alkohol samt - att den inte bör ha fingeravtryck på glaset (detta kan leda till att brännaren bränner ut snabbt - även inom kort tid efter utbyte). Därför rekommenderas det att använda handskar - som på bilderna i manualen.

Först ska den blå kabeln kopplas till brännarens uttag (det finns en lämplig kontakt där). Se till att den är säkert ansluten, så att kretsen är sluten. Sedan kopplar vi in brännaren på ena sidan till uttaget. 2 stift på andra sidan kopplar vi till den återstående änden av den blå kabeln. I vissa set kan kabeln ha en annan färg än blå - det har ingen teknisk betydelse, anslutningsprincipen är densamma. Brännaren måste vara ansluten på båda sidor, annars kommer den inte att emittera UV-strålning, det vill säga den kommer inte att fungera.

Här avklarar vi tvivel - många frågar om den blå kabeln kan vara så nära UV-brännaren, om den inte smälter eller skadas av temperaturen som emitteras av UV-strålarna. Vi försäkrar att detta är en beprövad lösning, som har använts sedan 2012 av vårt företag. Det är säkert och riskerar inte att skada kabeln, som är motståndskraftig mot höga temperaturer.

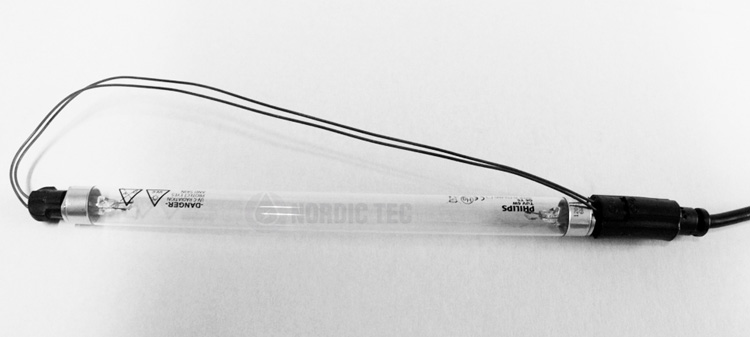

Efter korrekt anslutning av brännaren på båda sidor - kommer den att se ut som på följande foto.

Vi sätter in brännaren i UV-filtret - dvs i det öppna röret

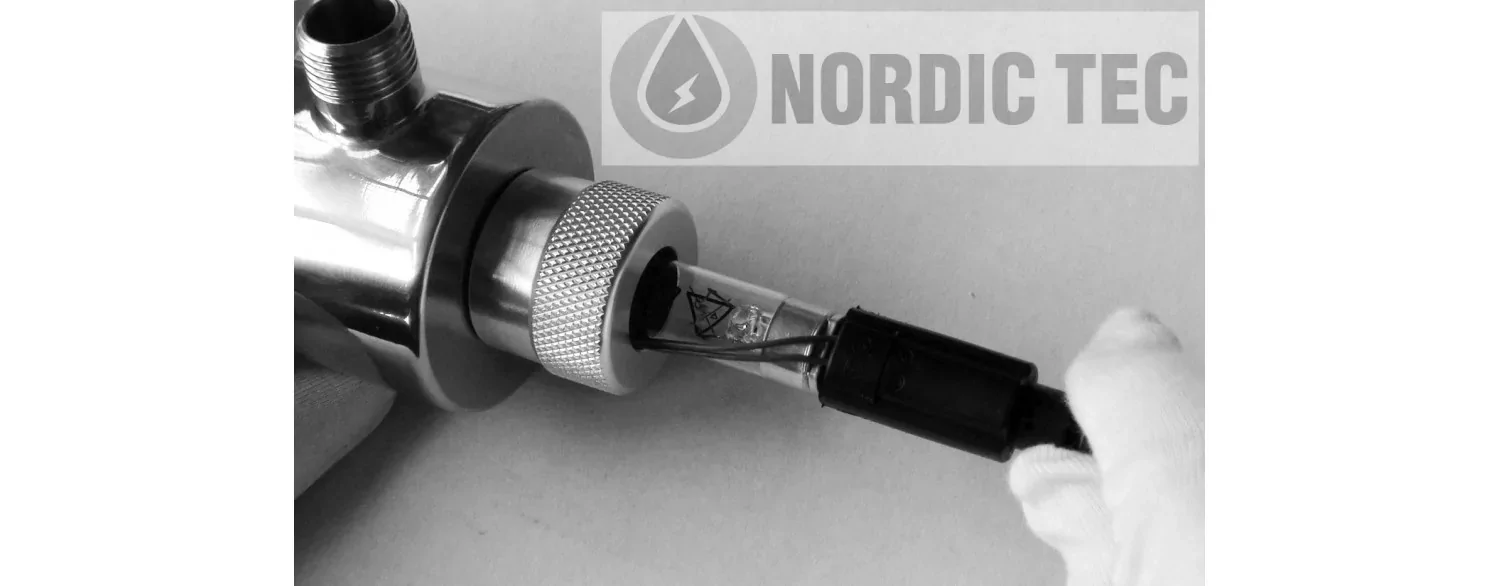

Med maximal försiktighet - sätter vi in den anslutna brännaren i vårt UV-filtersystem - från den öppna sidan av kvartsröret. Brännaren sätts in i UV-filtret - naturligtvis så att kabeln med strömförsörjningen förblir utanför.

Vi drar ner locket på UV-lampans elektriska del

Slutligen drar vi försiktigt ner locket på UV-lampans uttag - som ska skydda brännarens strömförsörjning under lång tid från damm och fukt etc. Om gängorna har kopplats korrekt (dvs tätt) - så har vi förberett UV-lampans system - som nu ska anslutas till vattennätet.

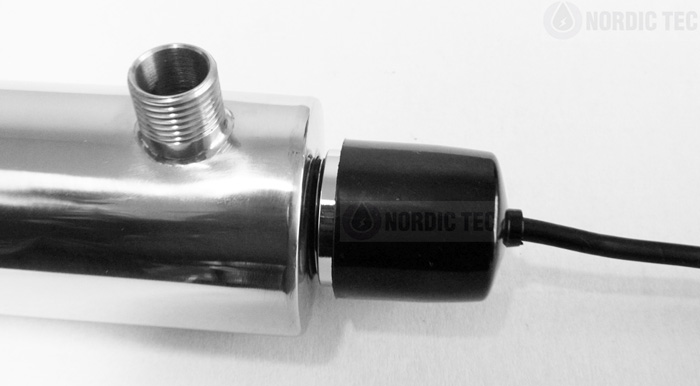

Nedan visar vi UV-lampan med det elektriska locket pådraget.

Montering av UV-vattenlampsystemet - anslutning till nätet

Påminnelse om att monterings- eller installationsplatsen för UV-vattenlampan måste vara tillgänglig även i framtiden - det vill säga vi måste ha enkel och obehindrad tillgång till den ifall det behövs, t.ex. vid byte av brännaren i vår vattensterilisator.

UV-lampan, det vill säga hela reningssystemet, kan monteras vertikalt eller horisontellt.

Påminnelse om att vi måste se till att lampan är monterad stabilt och säkert på väggen. Om vi monterar den på böjliga slangar (som belastar filtret ytterligare), istället för på fasta rör - kan vi inte lita enbart på de medföljande fästena - utan måste köpa ytterligare beslag i VVS-butiken.

Första starten av UV-sterilisatorn och öppnande av vattnet

Innan vi startar systemet måste vi vara säkra på att alla VVS-anslutningar är korrekt anslutna. Riktningen för vattenflödet genom UV-C-sterilisatorn är godtycklig.

Först öppnar vi vattnet med lampan ännu inte inkopplad och kontrollerar tätningen på vår anslutning, både på vattenanslutningarna och på UV-sterilisatorns lock.

Om allt är i ordning - låter vi vattnet rinna i en minut eller två - för att skölja ut eventuellt damm inuti lampan.

När vi är säkra - kopplar vi in UV-lampan i nätet, det vill säga startar vattendesinfektionen. Om brännaren är korrekt ansluten och alla kontakter är korrekt anslutna - indikerar strömförsörjningen systemets funktion med en grön diod.

Montering av en bypass vid UV-vattenlampan - valfritt

Montering av en bypass vid denna typ av utrustning rekommenderas men är inte nödvändigt. Det gör det dock möjligt att serva UV-lampan utan att tömma vattnet från hela systemet. Förr eller senare kommer det säkert att behövas serviceåtgärder som byte av brännare eller rengöring av glasröret.

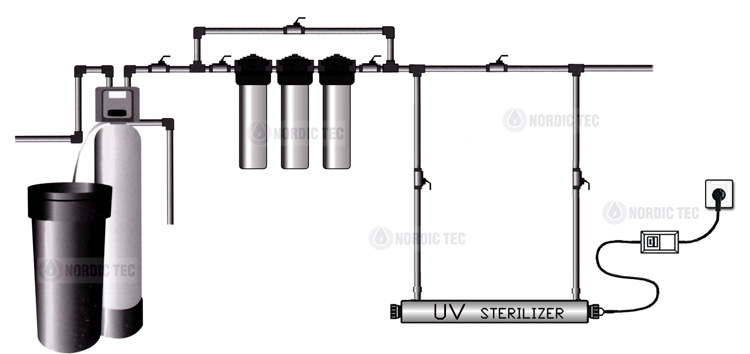

Nedan visas ett schema för anslutning av UV-vattenlampan - med en synlig bypass.

På schemat syns även filter som skyddar lampan. Du kan eventuellt lägga till en galvanisk vattenmjuknare om du har exceptionellt hårt vatten. Detta skyddar stålröret och säkerställer att inget kalk sätter sig på kvartsröret, vilket hindrar vattensterilisering (det kräver genomskinlighet).

Byte av brännare i Nordic Tec UV-filter

Byte av brännare är en oundviklig åtgärd i Nordic Tec UV-filtersystem. Vattensterilisering baseras på en kvicksilverbrännare från Philips, men även det bästa märket gör inte att brännaren kan sterilisera vatten i flera år. Vanligtvis kräver lampor som arbetar kontinuerligt 24/7 (avstängda endast under längre frånvaro än 1-2 dagar) - byte av brännare efter ungefär ett år.

Byte av brännare går i princip till på samma sätt som montering. Vi hänvisar därför till tidigare punkter i manualen.

System för UV-lampans funktion - UV-sterilisator

Vanliga frågor gäller UV-lampans funktionssystem, dvs hur lampan fungerar, när den startar, om den bara arbetar när vatten flödar etc.

Startar UV-lampan när vatten flödar eller arbetar den hela tiden?

Definitivt arbetar UV-lampan hela tiden, dvs i systemet 24/7 - om det ska vara effektivt vattenrening med UV-C-strålning. Philips brännare är avsedd för detta och det är inget problem. Det är mer skadligt för brännaren att stängas av och på kontinuerligt än att arbeta kontinuerligt.

Vad man inte får göra (leder till snabbare utbränning av brännaren)

• ❌ Man får inte stänga av UV-lampan under korta perioder på några timmar - vi stänger inte av sterilisatorn på natten, när vi går till jobbet etc. För att stänga av UV-lampan och blockera vattensterilisering - bör vi inte vara hemma under en period längre än 1 eller 2 dygn (t.ex. under en helgresa).
• ❌ Man får inte synkronisera lampans strömbrytare med t.ex. vattenpumpen - det kan skada brännaren redan efter några dagar

Vi måste acceptera att en avstängd lampa inte utgör något hinder för E-Coli och andra vatteninfektioner, som då kan komma in i vårt vattensystem.

Vi måste också acceptera att vattensterilisering kräver elförbrukning - och det måste tas med i beräkningen vid köp. Elkonsumtionen för UV-lampan är inte enorm och det är inte där man gör reella besparingar.

Kan UV-lampan värma upp vatten?

Du kan märka att UV-lampan värmer upp vatten om vatten står i sterilisatorn under en viss tid. Detta är en bieffekt, det är inte farligt. Endast en liten mängd vatten (som stått i stålröret) värms upp. Det räcker att öppna kranen en stund för att kallt vatten ska börja rinna.
Uppvärmning av vatten av UV-lampan kan inte skada sterilisatorn, brännaren etc. Ultraviolett strålning kan inte heller få vatten att koka, så det bör betraktas som en obetydlig bieffekt. Oftast märker vi detta på morgonen när vatten stått i sterilisatorn hela natten.
