✅ Nordic Tec plattvärmeväxlare har pilar på märkskylten som påminner installatören om att anslutningen ska följa motflödesprincipen – Nordic Tec-växlare är motflödesenheter. Detta innebär att vätskorna som passerar genom växlarens två kanaler måste röra sig i motsatta riktningar. ✅ Att inte följa motflödesprincipen är ett av de vanligaste felen vid installation och leder till en betydande minskning av värmeöverföringseffektiviteten. Kort sagt, en installation där plattvärmeväxlaren inte är korrekt ansluten fungerar inte som den ska.
Ibland passar pilarnas angivna riktning inte för vår installation. Vi kanske vill ansluta växlaren i motflöde – men helst på ett sätt som går emot pilarnas riktning på etiketten. Hur vi än vrider värmeväxlaren, verkar anslutningen inte passa och vi vill undvika tidskrävande ombyggnationer av systemet.
✅ Svaret är enkelt – vi kan fritt ändra flödesriktningen eftersom växlarens kanaler har samma kapacitet i båda riktningarna (åtminstone för Nordic Tec-växlare). Pilarna fungerar endast som en påminnelse och är inte bindande för installatören eller användaren. ✅ Dock är det viktigt att om vi ändrar flödesriktningen i en kanal, måste vi också ändra flödesriktningen i den andra kanalen för att säkerställa att motflödesprincipen bibehålls.
❌ Inte riktigt, det finns ytterligare regler för installation. Växlaren måste alltid monteras i vertikalt läge, det vill säga stående. Montering i horisontellt läge kan leda till att växlaren inte luftas korrekt, vilket kan orsaka blockeringar eller fullständig funktionsstörning.

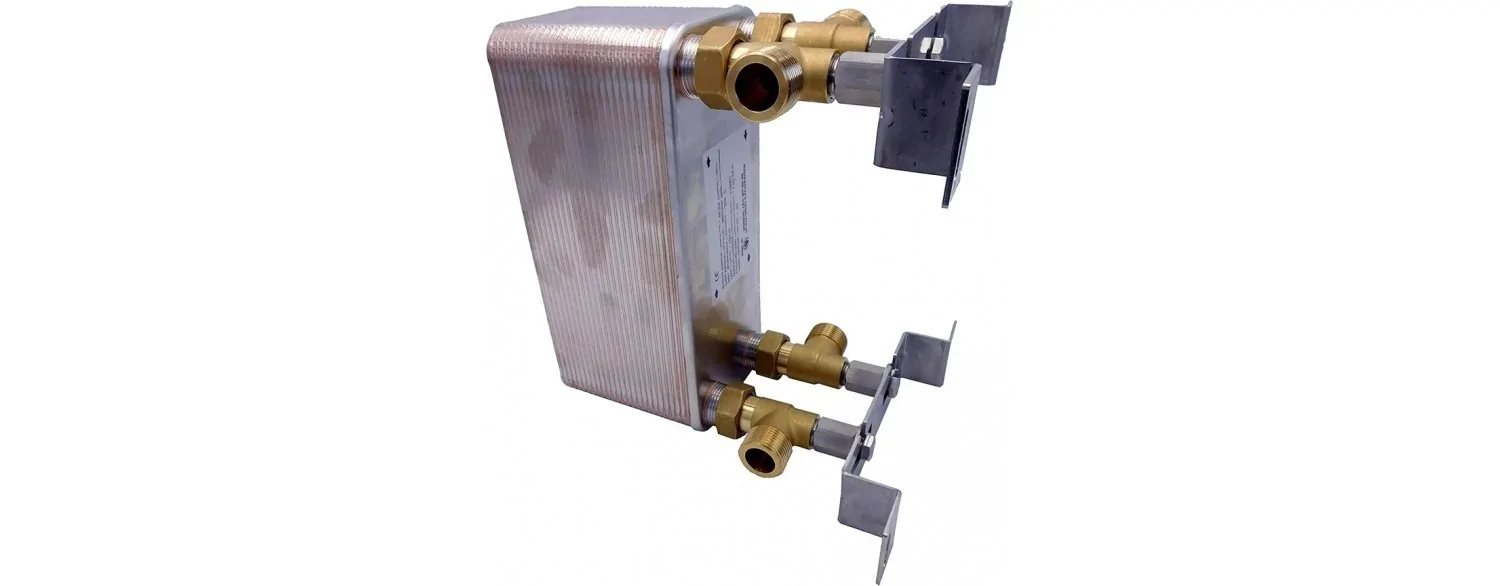

✅ Vi rekommenderar att använda monteringsfästen som är speciellt utformade för plattvärmeväxlare. Dessa säkerställer en vertikal position och skyddar mot vibrationer. Om sådana fästen inte används (andra lösningar kan självklart prövas), är det viktigt att tänka på att en växlare i sidoläge eller horisontellt läge inte fungerar korrekt.

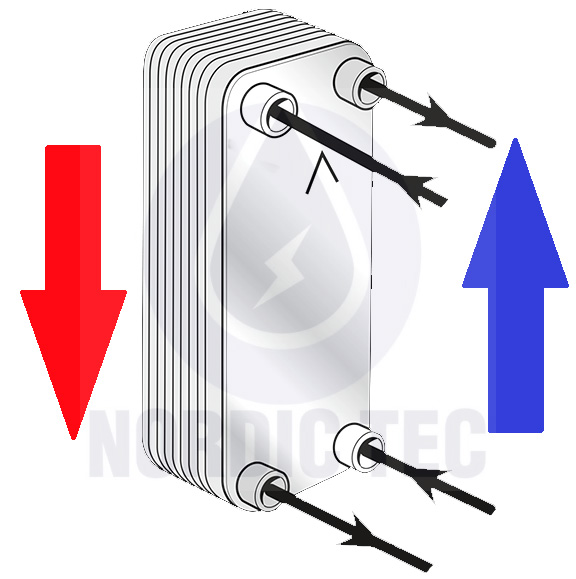

Anslutningsschemat för en plattvärmeväxlare är ganska enkelt, så länge vi kommer ihåg ovanstående regler – motflöde och vertikal position. Detta framgår i stort sett av nedanstående illustration. Den visar värmekällans sida (röd pil) och mottagarens sida (blå pil). Det förenklade schemat för motflödesanslutning av Nordic Tec plattvärmeväxlare är enkelt men täcker ämnet fullt ut.
Enligt schemat får vätskorna i växlaren inte flöda åt samma håll utan måste flöda i motsatt riktning. Endast då kan en motflödesväxlare uppnå sin fulla effektivitet.
Vi välkomnar dig även till en mer detaljerad instruktion – steg för steg om hur du korrekt ansluter en plattvärmeväxlare.
