En freonväxlare, även kallad plattvärmeväxlare för vätska-freon (eller gas-vatten etc), används vanligtvis i kylprocesser, luftkonditionering och värmeprocesser. Det är en utrustning med ett relativt smalt användningsområde på grund av de medier den hanterar. Om du vill veta vad en freonväxlare är och var den används, se till att läsa följande artikel. Genom att läsa följande blogginlägg får du också veta hur en freonväxlare fungerar, hur den är konstruerad och i vilka branscher och tillämpningar den används. Välkommen att läsa vidare.
✅ Vad är egentligen en freon värmeväxlare?
En freon värmeväxlare är en lödad plattvärmare med en speciell konstruktion som möjliggör arbete med två medier i olika aggregationstillstånd. Freonväxlaren är en utrustning som används för att överföra värme mellan två vätskor som har olika aggregationstillstånd. En av vätskorna är en vätska, till exempel vatten eller vatten med glykol, och den andra är en gas, såsom freon, köldmedium R404, R32, R290 eller liknande.
Denna freonväxlare används i olika kyl- och luftkonditioneringssystem där effektiv värmeöverföring är nödvändig. Var möter man den oftast när det gäller utrustning som vi ofta kommer i kontakt med? Svaret är: i värmepumpar.
✅ En värmepumps förångare är inget annat än en freon värmeväxlare
Freon värmeväxlaren används som förångare i kylaggregat, värmepumpar och luftkonditioneringsenheter, alltid med hänsyn till det maximala arbetstrycket som kan uppstå i en sådan installation - eftersom varje värmare har ett maximalt tillåtet arbetstryck.
Kylförångare eller värmepumpsförångare är nyckelelement när det gäller funktionen hos var och en av ovanstående enheter. Det är utrustning som ansvarar för att utföra värmeväxling mellan olika medier. I förångaren överförs värme från omgivningen till kylmediet. Som ett resultat av tillförd värme ändrar kylmediet (t.ex. freon) sitt aggregationstillstånd från flytande till gasformigt. Denna process är allmänt känd som förångning.
✅ Grundläggande element i värmepumpar - kondensorn - är också en typ av gas-vatten-värmeväxlare
Freon värmeväxlaren används också som kondensor, det andra nyckelelementet när det gäller värmeväxling i värmepumpar, luftkonditioneringsenheter och kylaggregat.
Kylkondensorn eller värmepumpskondensorn är ett grundläggande element i kylcykeln för de ovan nämnda enheterna. Dess uppgift är att omvandla det gasformiga kylmediet (t.ex. freon) till ett flytande tillstånd. Denna process sker efter att det gasformiga kylmediet tidigare har förångats och absorberat värme i förångaren.
Slut i Lager
Slut i Lager
En plattvärmeväxlare för freon är en utrustning som möjliggör värmeväxling mellan två substanser: en gas - t.ex. freon - och en vätska, t.ex. glykol eller en blandning av vatten och glykol. Detta möjliggörs genom en speciell konstruktion som består av plattor mellan vilka de två medierna flödar utan att blandas (vilket är avgörande). Tack vare detta säkerställer plattvärmeväxlaren effektiv och snabb värmeväxling mellan två medier - även med olika aggregationstillstånd.
✅ Det är värt att notera att konstruktionen av en freon plattvärmeväxlare är anpassad för att hantera gaser under högt tryck, upp till 4,5 MPa (eller 45 bar). Detta är den grundläggande indikatorn - som möjliggör användning av växlare även med gasformiga medier, eftersom dessa medier tenderar att arbeta under höga tryck.
Freonväxlare består av en serie plattor som är lodade samman. Plattorna har speciella kanaler genom vilka vätskorna flödar, vilket möjliggör snabb och effektiv värmeväxling. Växlaren är tillverkad av högkvalitativa material som är korrosionsresistenta och ger en lång livslängd för utrustningen (rostfritt stål 316L lodat i vakuum med koppar). Anslutningen för gasformiga medier har en något mindre diameter än anslutningen för flytande medier.
Tack vare sin konstruktion och egenskaper används denna typ av växlare i olika områden, såsom kemisk industri, energisektorn och livsmedelsindustrin.

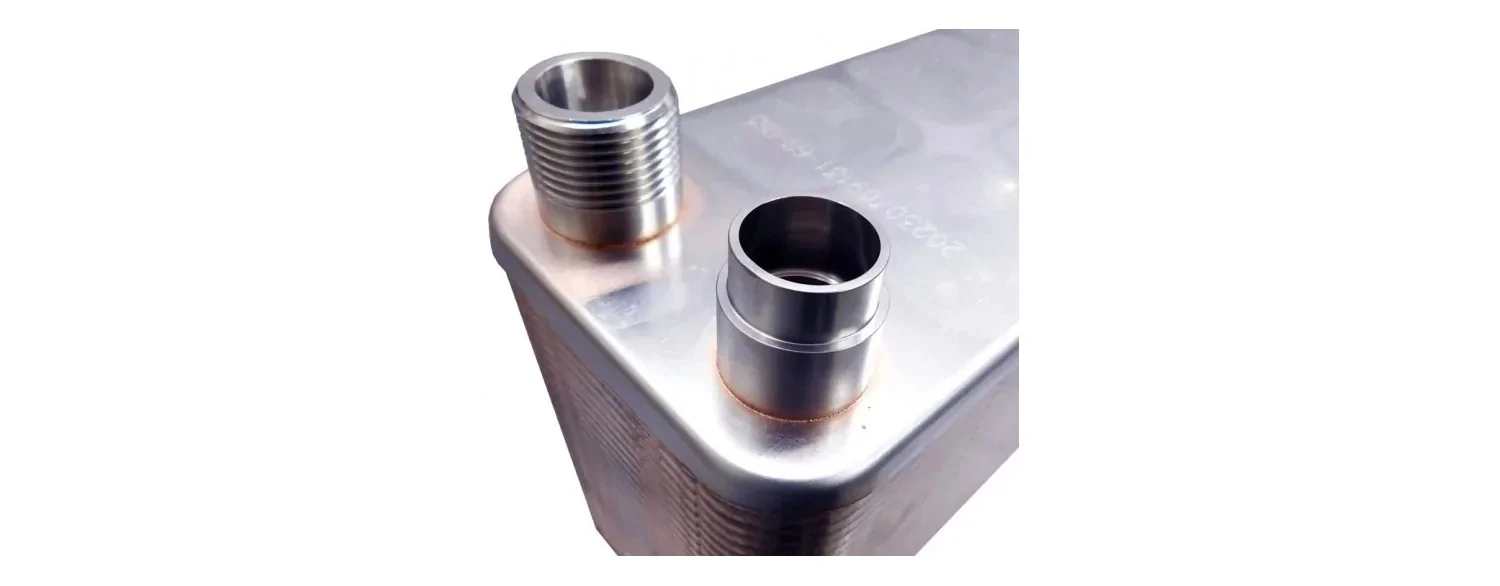

En värmare avsedd för gaser, freon, kylmedier etc - har vanligtvis minst en kanal utan gängade anslutningar - dessa är rör anpassade för lodning. Det är på detta sätt de ansluts till gasflödet. Detta är dock inte den viktigaste egenskapen hos gasväxlare. Den viktigaste egenskapen är motståndskraft mot höga tryck. Speciellt arbete som kondensor i en värmepump kräver att värmaren tål höga tryck, även över 40 bar. Detta innebär att klassiska vatten-vatten-värmare inte kommer att fungera i denna tillämpning.
Freon värmeväxlare används inom många olika industrisektorer. Den används ofta i luftkonditioneringsenheter och kylskåp, där den fungerar som kondensor. Dessutom används freonväxlare också i kylutrustning, såsom kylrum, frysar och kylskåp, för att upprätthålla en lämplig temperatur och förhindra att livsmedel förstörs. Bortsett från kylsektorn kan freon värmeväxlare också hittas i kemisk industri, farmaceutisk industri och industriella processer där effektiv kylning eller uppvärmning av substanser krävs för att upprätthålla stabila produktionsförhållanden.
Som en kuriositet kan nämnas att denna typ av växlare också används vid ombyggnad av luftkonditionering till värmepumpar - vilket är en intressant marknadstrend och marknadens svar på de för höga priserna på värmepumpar.
Freonväxlare används i följande enheter:
I vårt sortiment hittar du bland annat följande freonväxlare:
I lager
I lager
Plattväxlare för freon samarbetar med följande kylmedier:
Freon värmeväxlare är utformade för att effektivt överföra värme mellan kylmediet och det medium som ska kylas. Ovanstående gaser används på grund av deras goda termodynamiska egenskaper och kemiska stabilitet. Genom att samarbeta med dessa kylmedier är plattväxlare för freon effektiva och pålitliga i luftkonditionering, värmepumpar, industriell kylning och isproduktion.
En freon värmeväxlare skiljer sig från en plattvärmare av typen vätska-vätska genom en konstruktion som möjliggör hantering av gaser. Till dessa skillnader hör närvaron av anslutningar för gasformiga medier och en konstruktion som garanterar växlarens motståndskraft mot höga tryck upp till 45 bar (4,5 MPa). Som jämförelse har plattväxlare avsedda för hantering av vätskor oftast certifiering endast för 20-30 bar.
I lager
I lager
Vissa personer är övertygade om att man kan designa en installation med ett kylmedium av typen R32, R404, R407, R410, R290 eller liknande - med säkerhet om att tryckparametrar på 25-30 bar inte kommer att överskridas. Detta skulle innebära möjligheten att använda en standard - billigare vätska-vätska-värmeväxlare, certifierad för 30 bar. Detta är dock oftast förhastade och riskfyllda åtgärder, vilket vi kommer att försöka visa:
Den sista aspekten är att tillverkare av värmeväxlare hedrar garantin. I de flesta fall kan själva användningen av en värmeväxlare med ett maximalt arbetstryck på 30 bar – med gasformiga medier eller köldmedium – redan innebära att garantin upphävs, eftersom det betraktas som användning som inte är förenlig med dess avsedda syfte. Att argumentera för att trycket i vårt kylmedelsystem aldrig översteg 30 bar är i princip meningslöst, eftersom varje expert kommer att påpeka att de angivna medierna tenderar att arbeta vid avsevärt högre tryck och att det i praktiken är omöjligt att bevisa att vårt system aldrig överskred dessa parametrar.
Spår av lödningar eller svetsningar på anslutningarna kommer i regel att vara en tydlig indikation på användning av gasformiga medier. Det är därför värt att överväga om det är värt att ta risken vid byggandet av en egen värmepump – förmodligen är det alltid en bättre lösning att köpa en professionell värmeväxlare avsedd för köldmedium.
I lager
I lager
