Om du har en plattvärmväxlare i din installation – eller om du bara planerar att installera en – kolla vilka misstag som lättast görs vid montering av denna utrustning. På så sätt kan du undvika fel och tidskrävande korrigeringar, eller så kan du kontrollera om rörmokaren har anslutit den korrekt. Eller kanske har du redan en värmväxlare och din installation fungerar inte som den ska? Läs artikeln, lär dig mer och diagnostisera problemet.
Ett vanligt problem är att köpa en värmväxlare "på ögonmått", utan en noggrann anpassning till den specifika värmekapaciteten för installationen. En för liten värmväxlare kommer inte att kunna överföra den erforderliga mängden energi, vilket resulterar i otillräcklig uppvärmning av byggnaden eller problem med varmvatten. I detta inlägg fokuserar vi inte på valet av utrustning, utan snarare på monteringsfel – men om utrustningen är felaktigt vald – kommer även en korrekt anslutning inte att hjälpa oss mycket. Läs mer i artikeln nedan.
Plattvärmväxlare är extremt effektiva enheter som används i värmesystem, kylsystem och sanitetsinstallationer. Men – deras korrekta funktion beror till stor del på korrekt montering och anslutning. Tyvärr förekommer monteringsfel ganska ofta, eftersom detta inte är en vanlig enhet och även rörmokare saknar ofta erfarenhet av val eller anslutning. Detta kan leda till försämrad effektivitet, fel och till och med skador på utrustningen. Här är de vanligaste felen vid anslutning av plattvärmväxlare.
De flesta plattvärmväxlare är motströmsenheter. En motströmsvärmväxlare ska alltid anslutas i ett motströmsarrangemang – det vill säga att medierna flödar i motsatta riktningar (i förhållande till varandra). Detta säkerställer den högsta värmeöverföringseffektiviteten. Ett vanligt fel är parallellkoppling – där medierna flödar i samma riktning – vilket avsevärt minskar värmväxlarens effektivitet. Ett sådant fel kan leda till en effektförlust på upp till 30-50% hos plattvärmväxlaren, och det kommer uppenbarligen att leda till att systemet inte fungerar korrekt. Om vi inte installerar en extremt överdimensionerad värmväxlare, t.ex. 2-3 gånger större än nödvändigt, skulle överdimensioneringen kompensera för effektförlusten på grund av avsaknaden av motströmsanslutning.
När det gäller Nordic Tec-värmväxlare, liksom andra tillverkare, har plattvärmväxlare pilar på namenskylten som påminner om motströmmen.
En viktig sak – när det gäller Nordic Tec-värmväxlare kan man fritt ändra flödesriktningarna (med bibehållen motström). Det betyder att det inte spelar någon roll i vilken riktning vätskan flödar i en given kanal, förutsatt att den andra kanalen är motströms i förhållande till den första. Detta gäller dock inte nödvändigtvis för andra tillverkares värmväxlare.
Det bör finnas nätfilter (minst 500 mikron) installerade före ingången till värmväxlaren (på varje sida) för att skydda den från föroreningar: metallpartiklar, rost, sand eller avlagringar. Avsaknaden av filter leder till att kanalerna täpps till, vilket resulterar i minskad effektivitet eller permanent skada på värmväxlaren. En igensatt värmväxlare kan ofta rengöras – men det finns ingen garanti, så den kan skadas permanent om man glömmer att installera filter.
I vårt arbete med värmväxlare har vi stött på många intressanta tillvägagångssätt – bland annat hade en viss rörmokare för vana att först testa om värmväxlaren fungerade – och sedan lägga till filter. För dem med mer fantasi kommer det inte som en överraskning att just när pumpen startas, det vill säga när vattnet sätts i rörelse, är risken störst att föroreningar dras in i värmväxlaren. Senare undrade mästaren varför värmväxlaren efter några veckor, ibland efter en säsong, slutade fungera, men insisterade på att den inte kunde vara förorenad. Det måste tydligt sägas – filter bör finnas på plats före värmväxlaren redan vid det första testkörningen.
Som en kuriositet kan vi nämna att vi en gång stötte på en annan intressant idé – en rörmokare märkte att något inte fungerade som det skulle och misstänkte problem med mediumflödet i installationen. Därför – för att förbättra det... demonterade han filtren före värmväxlaren. Låt oss lämna det där.
Kom också ihåg att närvaron av filter inte innebär att värmväxlaren inte bör rengöras då och då, det är värt att göra det med jämna mellanrum, t.ex. en gång per 1 eller 2 säsonger.
Det är också värt att komma ihåg att ingen tillverkare anger vilka filter som ska monteras. Man måste bedöma systemets tillstånd. Oftast anses ett nätfilter vara det minsta nödvändiga. Men i gamla öppna system kan det också vara motiverat med ett magnetfilter eller en separator. För att bedöma detta behövs lite erfarenhet och en bedömning av systemets tillstånd på plats.
✅ En viktig information är också att filter bör monteras före plattvärmväxlare även vid montering i nya slutna system i modern byggnadsteknik, inte bara i gamla och slitna rör.

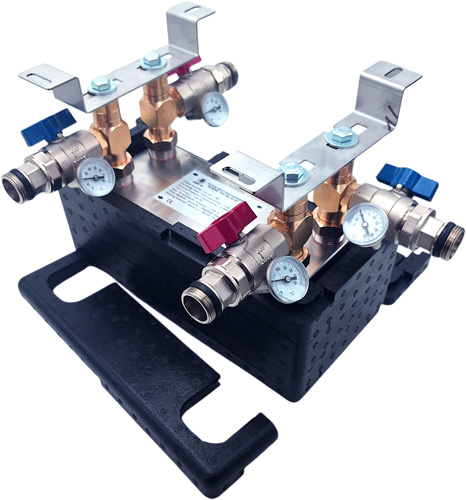

I lager
För att en plattvärmväxlare ska kunna luftas korrekt bör den monteras vertikalt. Undantag från denna regel kan förekomma, noggrant utvalda av konstruktörer, t.ex. i vissa varmvattenstationer eller logo-thermer. Men vi bör absolut inte montera värmväxlaren i horisontell position, liggande på sidan osv. Den värsta positionen är att lägga den "på rygg", det vill säga med anslutningarna uppåt, då kommer den i princip att blockeras nästan omedelbart.
Sammanfattningsvis – om en värmväxlare inte är ansluten i vertikal position är det bara en tidsfråga innan den luftas och flödet blockeras. Det kommer förmodligen att hända tidigare än senare.
Plattvärmväxlare har strikt definierade arbetsparametrar (arbetstryck och maximal temperatur) som inte får överskridas. Tyvärr händer det att värmväxlare monteras i installationer där dessa villkor överskrids, t.ex. i ångsystem eller med pumpar med för hög effekt. Följden kan vara läckor eller permanent skada på plattorna. Detta är mer en fråga om felaktigt val än montering, men det är värt att nämna även denna aspekt.
I ett vätska-vätska-system är det mer sällsynt att arbetstrycket överskrids – i detta fall kan det hända om vi använder en vanlig plattvärmväxlare för freon – istället för en specialdesignad högtrycksvärmväxlare för freon.
Detta är, som ovan, en fråga som vi bör ta itu med i valet. Oftast handlar det om att ansluta en vanlig vätska-vätska-värmväxlare (som t.ex. Nordic Tec Ba-12, Ba-23, Ba-16, Ba-27, Ba-32 eller liknande) för användning med en värmepump som kondensor, det vill säga med gasformiga medium. Naturligtvis är en vätska-vätska-värmväxlare inte certifierad för freon och liknande medium, vilket riskerar att orsaka läckage i värmväxlaren och enheten förlorar garantin i sådan tillämpning.
Ett annat fall är t.ex. användning av standardvärmväxlare för pooler, istället för dyrare poolvärmväxlare. Detta motiveras ibland av okunskap, ibland av besparingsvilja – men det är viktigt att veta att det finns en risk för läckage, eftersom en kopparlödad plattvärmväxlare inte kommer att vara beständig på lång sikt mot så höga halter av klor eller poolvattenkemikalier.
På samma sätt gäller det t.ex. vid användning av plattvärmväxlare – det vill säga standardvärmväxlare för medium som grundvatten, brunnsvatten, regnvatten eller flodvatten. Naturligt orenat vatten som innehåller mineraler och olika grundämnen är inte samma sak som vatten i grundläggande renat skick, och detta bör överenskommas med tillverkaren eller återförsäljaren för att inte förlora garantin.
