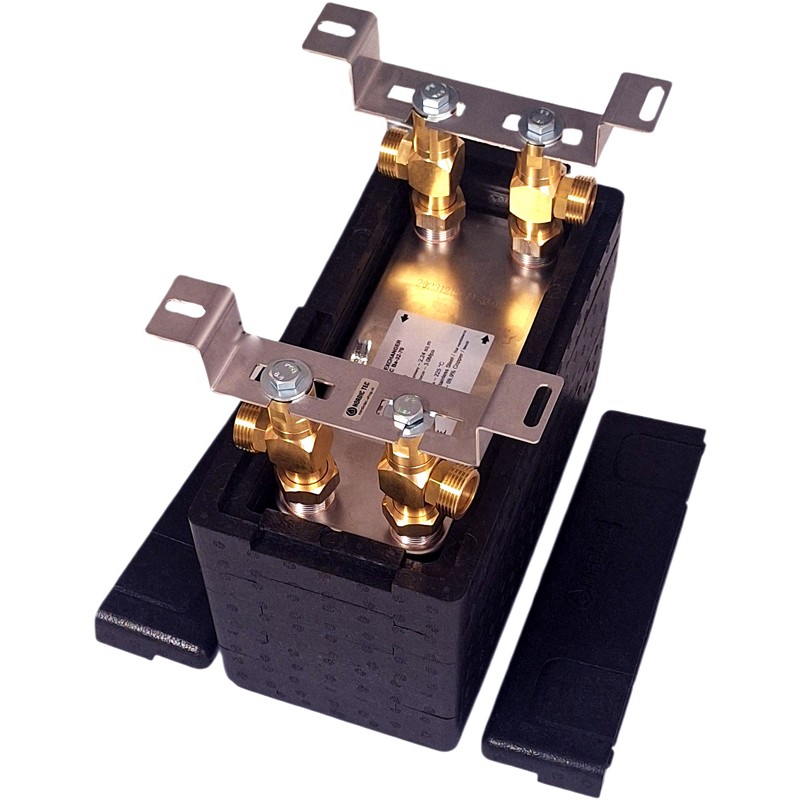

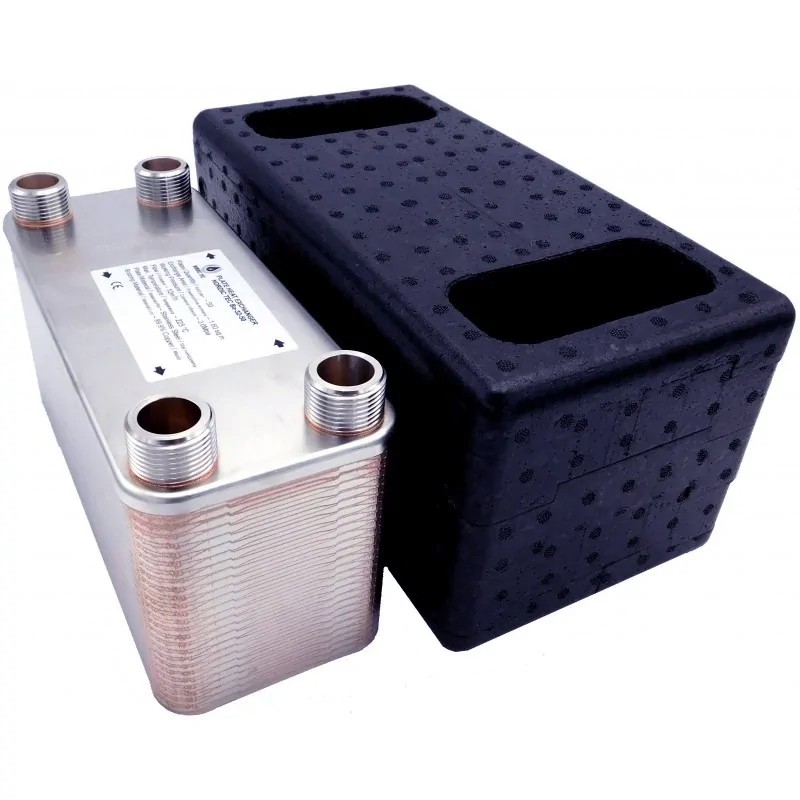

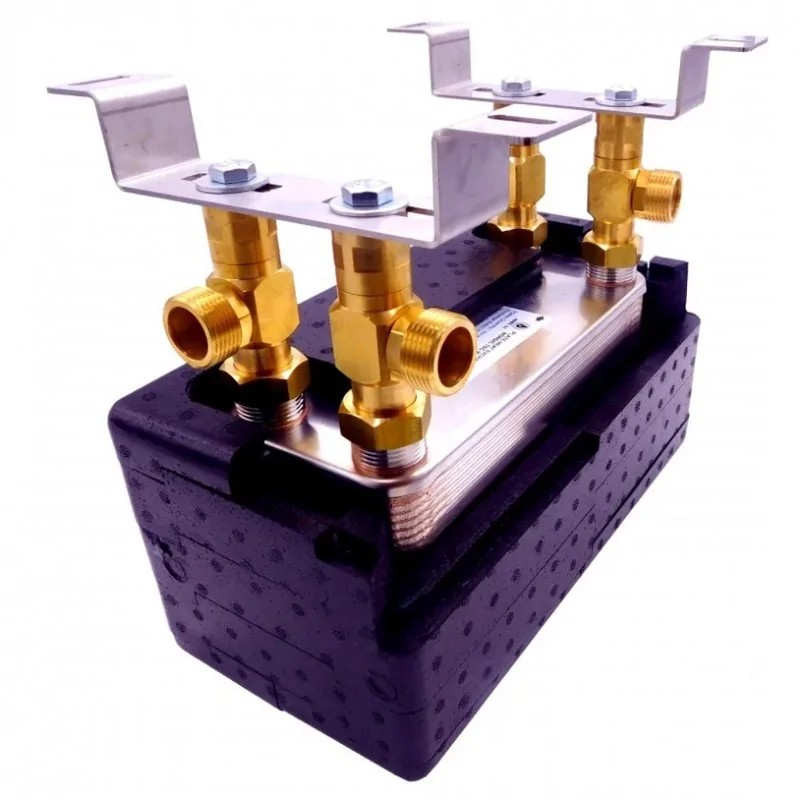

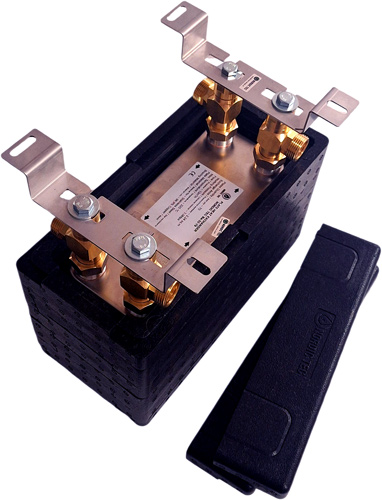

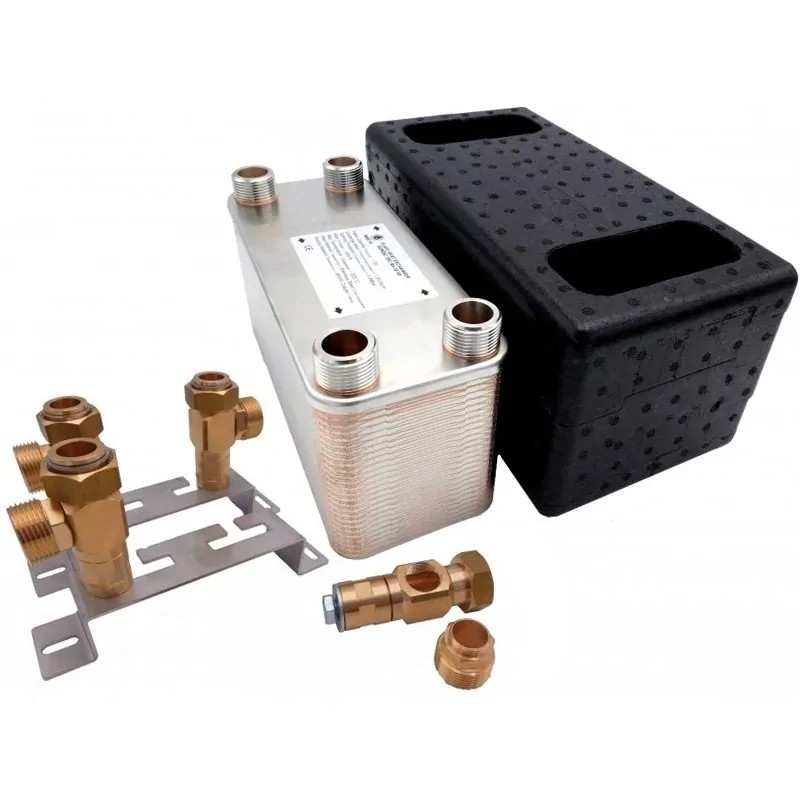

Isolering för plattvärmeväxlare Ba-32 och Ba-27
Isolering för plattvärmeväxlare | Nordic Tec IZ-Ba-27/32-80
Värmeväxlare Nordic Tec Ba-32-70 1" 390 kW
Plattvärmeväxlare för värmepumpar och andra värmeanordningar NORDIC TEC Ba-32-70
Plattvärmeväxlare med en effekt på 390 kW för Monoblock/Split-värmepumpar (vatten/vatten eller vatten/glykol), men även lämplig för traditionella värmekällor som stora pannor för uppvärmning och produktion av varmvatten.
- Plattor: 70
- Anslutningar: 1" BSP
- Växlingsyta: 2,240 m²
- Arbetstryck: <30 bar
- Nominell effekt: 390 kW (hög parameter)
✅ Fri frakt inom Sverige
Referens: SE-värmeväxlare-Ba-32-70
Skick

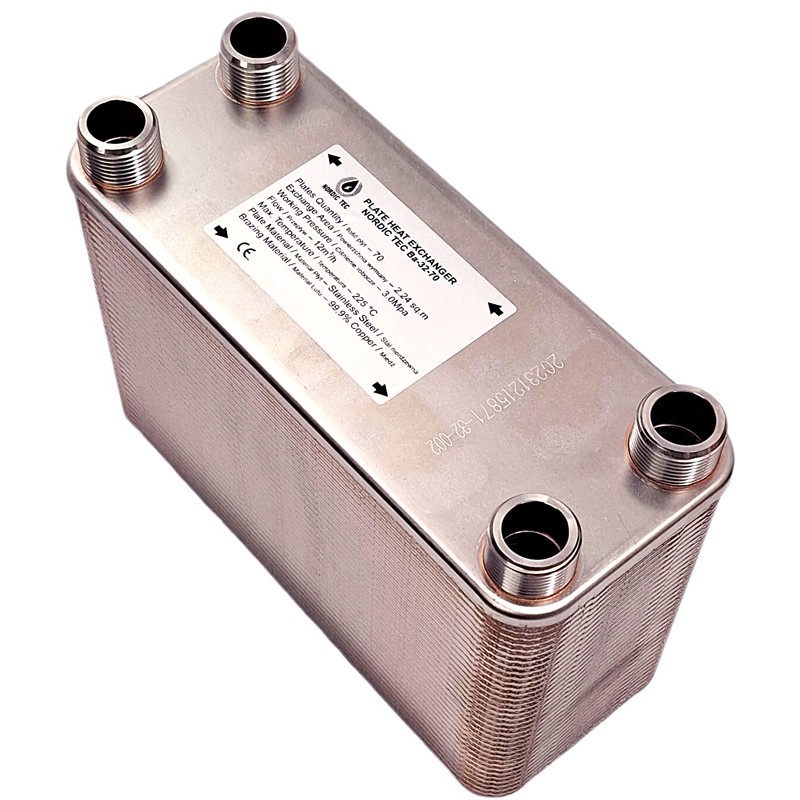

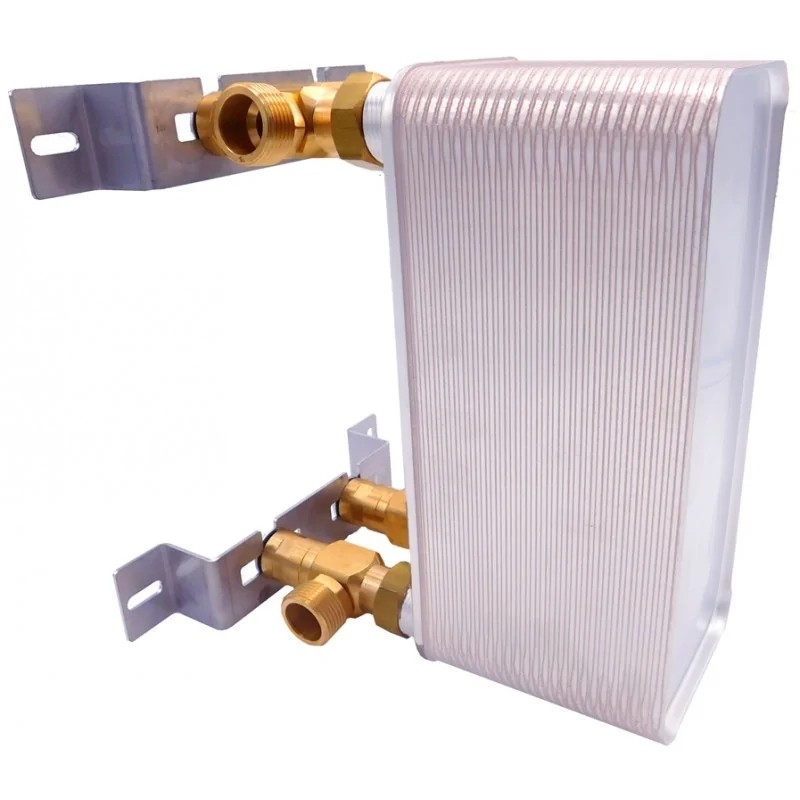

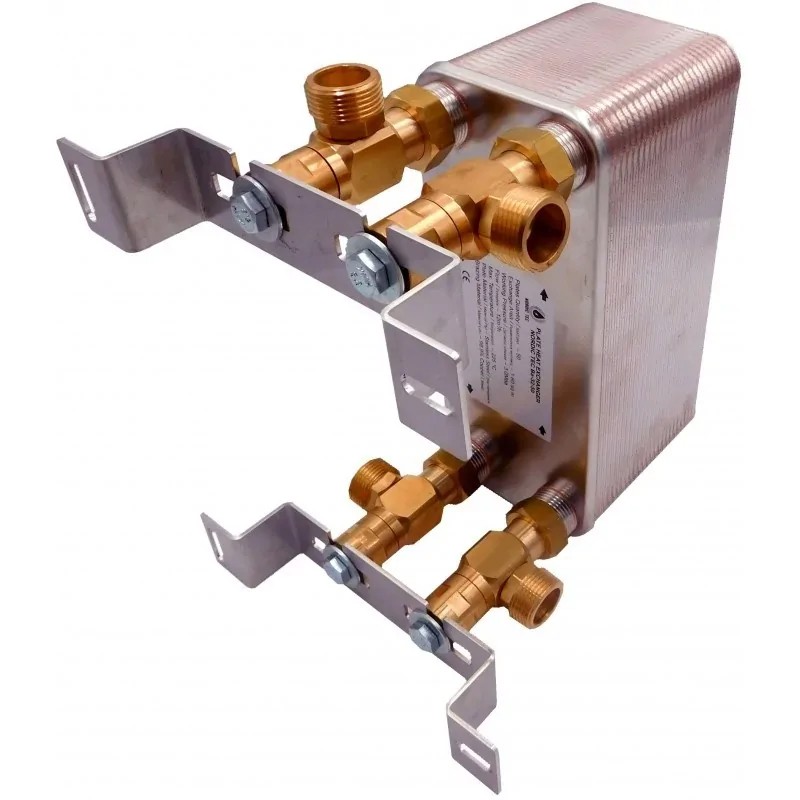

Plattvärmeväxlare för uppvärmning och kylning Nordic Tec Ba-32-70 4x 1"
Klassisk plattvärmeväxlare med 1-tums anslutningar och 70 plattor.
Denna modell används ofta för monoblockvärmepumpar för att separera glykolkretsen från vattnet.
Mer information: Plattvärmeväxlare med 70 plattor 1" - Nordic Tec Ba-32-70
- Material: plattvärmeväxlare med 70 plattor tillverkad i rostfritt stål 316L
- Lödning: koppar 99,99% Cu
- Tjocklek på enskild platta: 0,4 mm
- Temperaturområde: från -185 °C till +230 °C
- Nominell termisk effekt: upp till 390 kW beroende på tilloppstemperatur och flöde
- Flöde: 12 m³/h | 200 l/h
- Arbetstryck: 30 bar (testad vid 45–60 bar)
- Anslutningsdiameter: 1", DN25
Värmeöverföringsyta - Plattvärmeväxlare med 70 plattor - Nordic Tec Ba-32-70: 2,24 m²
Diagrammet ovan visar en jämförelse av värmeöverföringsytorna, det vill säga den aktiva ytan av stålplattorna i Nordic Tec Ba-32-värmeväxlare, i förhållande till antalet plattor. Modellen Ba-32-70 har 70 plattor, vilket ger en total yta på 2,24 kvadratmeter.
Nedan förklarar vi vad detta värde innebär i praktiken, eftersom värmeöverföringsytan är den främsta faktorn som avgör valet av en plattvärmeväxlare för en panna, en värmepump eller någon annan tillämpning. I praktiken är det plattornas yta som avgör hur många kW effekt som kan hanteras korrekt av pannan eller värmepumpen via en specifik värmeväxlarmodell.
Den angivna ytan på 2,24 m² placerar denna modell som ganska stor och effektiv, vilket möjliggör hantering av betydande värmekällor, som beskrivs nedan.

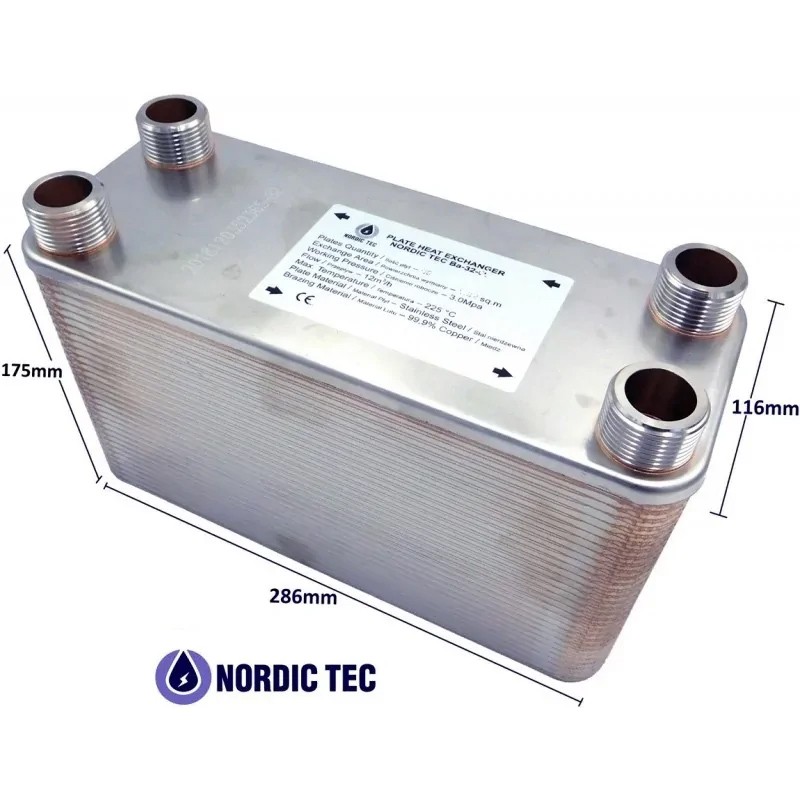

Mått för den termiska växlaren med 70 plattor – Ba-32-70
(A) - 286 mm
(B) - 116 mm
(F) - 175 mm
(C) - 243 mm
(D) - 72 mm
______
De vanligaste användningarna av plattvärmeväxlaren Ba-32-70
- System med värmepumpar, med eller utan värmelagring, för både glykol- och vattenbaserade lösningar – för värmepumpar upp till flera tiotals kW, både för split- och monoblocksystem / värmeväxlare för värmepumpar
- System för centralvärme med kolpannor upp till cirka 70–75 kW / för kolpannor
- System med miljövänliga kolpannor upp till cirka 80 kW (kombinerade system – slutna/öppna) / värmeväxlare för miljövänliga kolpannor
- Stöd för stora kondenspannor eller flera pannor i kaskad med en effekt på upp till 60–70 kW beroende på systemets parametrar / värmeväxlare för gaspannor
- Anslutning av pelletspannor för större byggnader, som kommersiella byggnader / för pelletspannor
- Beredning av varmvatten i system utan varmvattenberedare / värmeväxlare för varmvattenberedning
- Samarbete med glykolbaserade värmare för uppvärmning av hallar och lager / värmeväxlare för värmare

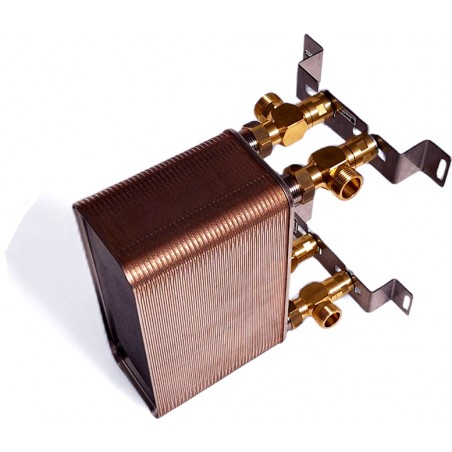

- Uppvärmning av stora byggnader, som hotell eller butiker, i samarbete med stadsnät för fjärrvärme / för fjärrvärmenät
Hur väljer man en värmeväxlare? | Ba-32-70
Eftersom plattvärmeväxlare har ett enormt antal användningsområden finns det i praktiken oändligt många kombinationer och parametrar, såsom olika typer av vätskor – var och en med olika specifik värmekapacitet, flödeshastigheter, starttemperaturer, kyl- eller värmeändamål och effekt i kW. Nordic Tec-värmeväxlare kan i princip användas med alla typer av värmekällor, som pannor, eldstäder eller värmepumpar. De kan värma både relativt små bostadshus och större byggnader som idrottshallar eller offentliga byggnader. De är också lämpliga för kylapplikationer och fungerar med de flesta tillgängliga vätskor, som glykol.
Därför är det lättare att svara på frågan "Hur väljer man en värmeväxlare?" när man har specifik information om det avsedda användningsområdet, till exempel för uppvärmningsalternativ, samt grundläggande information om detta. Om du har svårt att välja rätt värmeväxlare är det bäst att rådfråga specialister och kontakta oss.
Vi rekommenderar även att du besöker vår blogg, där du hittar mer information, bland annat om val av värmeväxlare för gas- eller pelletspannor. Dessutom hittar du en artikel som förklarar vad som kan hända om man väljer en alltför liten plattvärmeväxlare.
Vad betyder symbolen för värmeväxlaren Ba-32-70?
"Ba" är vår beteckning för en vakuumlödd värmeväxlare, det vill säga en klassisk plattvärmeväxlare. Siffran i mitten representerar värmeöverföringsytan för en enda platta, som är 0,032 m². Den sista siffran anger antalet plattor: denna modell har 70. Om vi multiplicerar antalet plattor med ytan för en enskild platta får vi värmeväxlarens totala yta, som är 2,24 m² – en ganska respektabel yta som möjliggör hantering av till exempel värmepumpar, även i tillämpningar som kräver lågtemperaturuppvärmning, som golvvärme. Detta är bara ett av många exempel. Alla våra plattvärmeväxlares symboler följer detta mönster.
Värmeväxlare för värmepumpar på 8 kW - 16 kW | Monoblock
Värmeväxlaren Ba-32-70 säljs ofta som värmeväxlare för värmepumpar och används vanligtvis för att separera värmepumpen från det centrala värmesystemet. Detta sker ofta när man väljer att fylla värmepumpens krets med glykol (en vanlig praxis för monoblockvärmepumpar), men också för att separera värmepumpens krets från ett gammalt öppet system (vilket också kan förekomma med splitsystem). Denna modell är idealisk som värmeväxlare för värmepumpar på 8 kW till 16 kW, och i vissa fall även för värmepumpar upp till 18 kW. Valet beror naturligtvis på tilloppstemperaturerna, systemets förhållanden och användningen av glykol (som i monoblocksystem) eller vatten. Generellt sett bör en värmeväxlare för en värmepump ha en plattarea på mellan 1,5 m² och 3,0 m² per 10 kW för en monoblockvärmepump som arbetar med glykol, eller mellan 1,2 m² och 2,5 m² för en värmepump som arbetar med vatten. Skillnaden beror huvudsakligen på den förväntade driftstemperaturen. En större värmeväxlare behövs för lågtemperatursystem (till exempel om hela systemet arbetar med golvvärme).
Värmeväxlare för stora pannor på 70 kW och 80 kW | Nordic Tec Ba-32-70
Värmeväxlaren Ba-32-70 fungerar dock lika bra med mer konventionella värmekällor, som pannor. I detta fall, med tanke på värmekällans högre tröghet, kan dess effekt vara betydligt högre än moderna värmepumpar. Ba-32-70 kan enkelt hantera stora värmepannor, eller till och med pannkaskader, som överstiger behoven för en enskild villa. Denna plattvärmeväxlare kan överföra värme från pannor med en effekt mellan 70 kW och 80 kW, och i vissa fall även högre. Det kan sägas att Ba-32-70 lätt hittar tillämpningar även i stora industribyggnader. Typen av bränsle som används av pannan spelar mindre roll: det kan vara kol, ved, pellets eller en kondenserande panna (gas).
