Tabell över metriska gängor – Hur många mm har en tumgänga och mer?

Tycker du att gängan på ventilen, värmeväxlaren, vinkeln eller någon annan hydraulisk anordning med gängförbindningar inte överensstämmer med standarderna? Är det inte den storlek det borde vara?

Hur många mm ska en 1-tums gänga ha? Och hur många mm ska en 1 1/4-tums gänga ha?

Svar på dessa och andra frågor hittar du i den här artikeln – och du kan kontrollera storleken på vilken gänga som helst, både in- och utvändig gänga.

Liten Plattvärmeväxlare Nordic Tec Ba-12-12 SE7

Liten Plattvärmeväxlare Nordic Tec Ba-12-12 SE7 2

I lager

Plattvärmeväxlare Nordic Tec Ba-12-12 3/4" 25 kW

SE-Plattvärmeväxlare-Ba-12-12

61,50 €

Plattvärmeväxlare Nordic Tec Ba-12-20 3/4 &1/2"

Plattvärmeväxlare Nordic Tec Ba-12-20 3/4 &1/2" 2

I lager

Värmeväxlare Nordic Tec Ba-12-20 3/4&1/2" 45kW

SE-Värmeväxlare-12-20-3/4&1/2

78,99 €

Plattvärmeväxlare Nordic Tec Ba-12-30 3/4" 65 kW

I lager

Plattvärmeväxlare Nordic Tec Ba-12-30 3/4" 65 kW

SE-Plattvärmeväxlare-Ba-12-30

91,99 €

Tabell över metriska gängor - Tabell över tumgängor

I en tabell visar vi storleken på gängor både i metriska mått (dvs. i millimeter) och i tum (en måttenhet som är mycket vanlig inom hydrauliken). Många tror att en tum inom hydrauliken motsvarar samma mått som inom matematiken och att en sådan gänga måste vara 25,4 mm. Det är inte sant – eftersom 1-tums gängor genom åren har anpassats till rör med denna diameter. Den faktiska storleken – och storleken på gängor i andra storlekar – hittar du i tabellen över metriska gängor (tabell över tumgängor) som du hittar nedan:

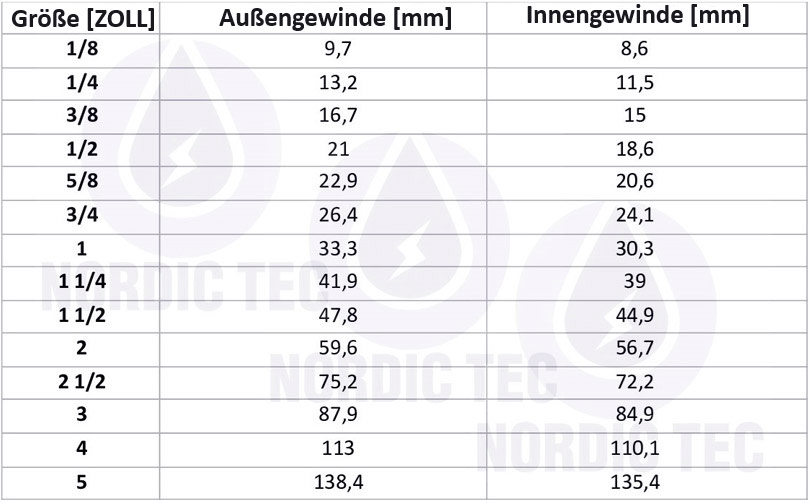

Metrisk gängtabell PDF

metrisk gängtabell nordic tec

Tabell över tumrörsgängor | Nordic Tec

Ovanstående tabell över tumrörsgängor gäller naturligtvis BSP-gängor, en standard som är mycket utbredd i Europa, och de flesta andra länder. Detta är en standardiserad gängstorlek som utvecklades på 1800-talet för att säkerställa kompatibiliteten mellan hydrauliska produkter från olika länder. Den utvecklades i Storbritannien – och dess fullständiga namn är British Standard Pipe (BSP). Med ovanstående tabell över tumrörsgängor kan du kontrollera vilken gänga som helst i metriska mått, dvs. dess storlek i mm.

Man bör komma ihåg att det även finns andra gängstandarder utanför Europa, till exempel NPT-gängor som är vanliga i USA. Självklart kan de även förekomma sporadiskt i Europa, men de behöver inte vara kompatibla med de BSP-gängor som vanligtvis används här.

Hur kontrollerar man gängstorleken?

Det bästa sättet att mäta gängstorleken är med en skjutmått, där man måste se till att mäta diametern, dvs. den längsta axeln som skär genom hela gängan. Om ingen skjutmått finns tillgänglig kan detta också göras med ett vanligt måttband.

Efter att ha mätt gängan och fått fram antalet millimeter kan storleken i tum bestämmas.

Gänga 1 tum i mm - G1

✅ Hur stor är en 1-tums gänga?

1-tums gängan är, förutom 3/4-tums gängan, den vanligaste storleken inom hydrauliken och passar perfekt för enfamiljshus. Därför är måtten på 1-tums gängan det vanligaste man hittar på internet.

1-tums gängan har följande mått i mm: 30,3 mm (invändig gänga) och 33,3 mm (utvändig gänga).

Gänga 5/4 tum - Vilken storlek i mm?

✅ Hur stor är en 5/4-tums gänga?

5/4-tums gängor är något större och används idag mindre ofta inom modern byggnation än tidigare. De var vanliga under tiden då öppna system som fungerade utan pump och endast genom gravitation var utbredda. Men de används fortfarande idag.

Måtten på 5/4-tums gängan är: 39 mm (invändig gänga) och 41,9 mm (utvändig gänga).

Plattvärmeväxlare Nordic Tec Ba-27-20 5/4" 125 kW

I lager

Plattvärmeväxlare Nordic Tec Ba-27-20 5/4" 125 kW

SE-Plattvärmeväxlare-Ba-27-20

157,99 €

Plattvärmeväxlare Nordic Tec Ba-27-40 5/4" 230 kW

I lager

Plattvärmeväxlare Nordic Tec Ba-27-40 5/4" 230 kW

SE-Plattvärmeväxlare-Ba-27-40

234,50 €

Plattvärmeväxlare Nordic Tec Ba-27-60 5/4" värmepumpar upp till 12 kW

Plattvärmeväxlare Nordic Tec Ba-27-60 5/4" värmepumpar upp till 12 kW 2

I lager

Plattvärmeväxlare Nordic Tec Ba-27-60 5/4" 330 kW

SE-Plattvärmeväxlare-Ba-27-60

336,50 €

Gänga 3/4 tum - Vilken storlek i mm?

✅ Hur stor är en 3/4-tums gänga?

3/4-tums gängan, ofta kallad 3/4", har följande mått: 24,1 mm (invändig gänga) och 26,4 mm (utvändig gänga). Förutom 1-tums gängan är detta en av de vanligaste storlekarna inom hydrauliken. Dess popularitet ökade med uppkomsten av nyare byggmetoder som fokuserar på mindre byggnader och värmesystem med tunnare rör.

Gänga 1/2 tum - Mått - G1/2

✅ Hur stor är en 1/2-tums gänga?

1/2-tums gängan är en av de mindre storlekarna och används mindre ofta inom byggnation än de tidigare nämnda typerna, nämligen 1-tums och 3/4-tums gängor. Men det är inte ovanligt och används ofta. Den kallas ofta bara G1/2.

1/2-tums gängan har följande mått: 18,6 mm (invändig gänga 1/2") och 21,0 mm (utvändig gänga 1/2").

Gänga 1/4 tum - Mått - G1/4

✅ Hur stor är en 1/4-tums gänga?

Som gängtabellen ovan visar har 1/4-tums gängan följande mått: 11,5 mm (invändig gänga 1/4") och 13,2 mm (utvändig gänga 1/4"). 1/4-tums gängan är generellt sett ganska liten, vilket också återspeglas i en låg flödeskapacitet. Trots det används den ofta, till exempel i lågflödesventiler eller trefasiga filter samt små UV-vattenfilter.

Gänga 3/8 tum - Vilken storlek i mm?

✅ Hur stor är en 3/8-tums gänga?

3/8-tums gängan är ganska liten och används sällan. Den finns ibland i värmesystem och varmvattenanläggningar, men används i stor utsträckning inom automatisering och mekanik.

Måtten på 3/8-tums gängan i millimeter är: 15 mm (invändig gänga 3/8") och 16,7 mm (utvändig gänga 3/8").
