Plattvärmeväxlare med 90 plattor för pannor eller monoblock-värmepumpar
Nordic Tec Ba-32-90 - 4x 1", 90 plattor
Den lödda plattvärmeväxlaren Nordic Tec Ba-32-90 är designad för att stödja monoblock-värmepumpar (glykol-vattenkretsar) eller andra värmeöverföringslösningar med särskilt höga krav

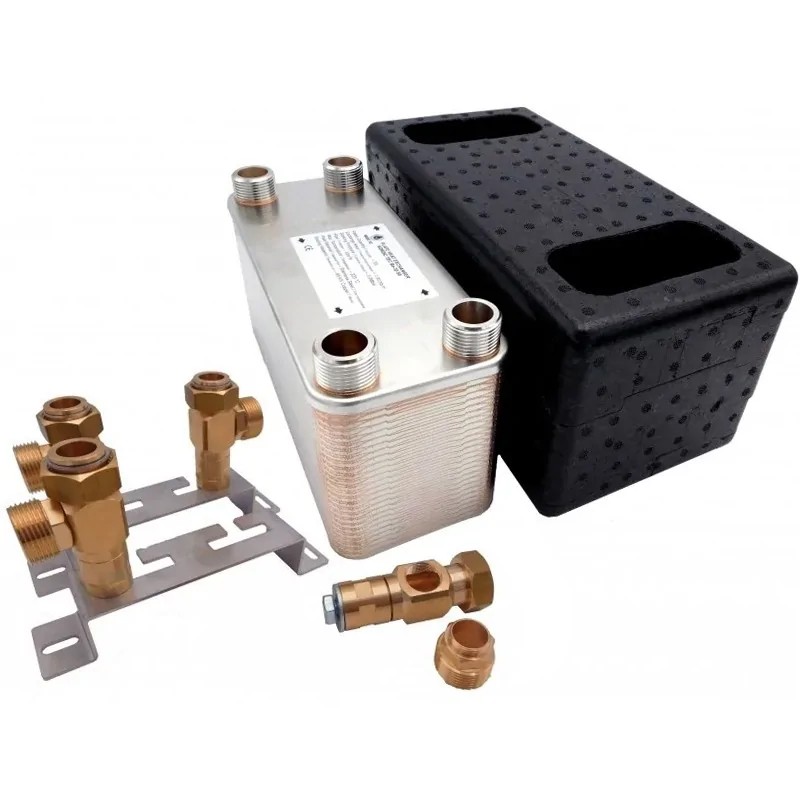

Bilden visar värmeväxlaren Nordic Tec Ba-32-90 som ett komplett set, bestående av isolering,
väggmonteringssats och kulventiler med inbyggd termometer. Tillbehören är valfria.

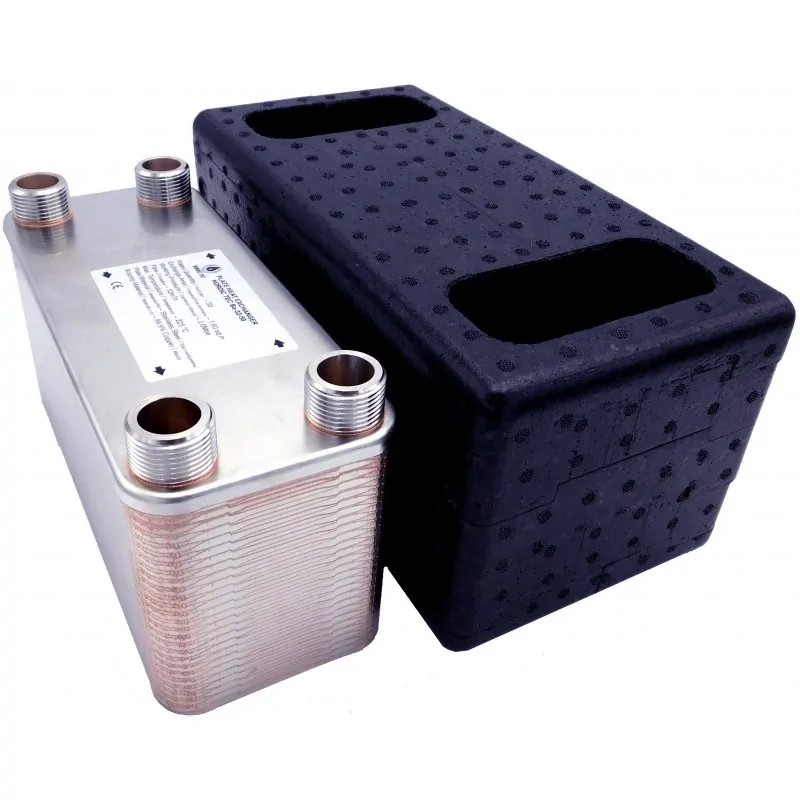

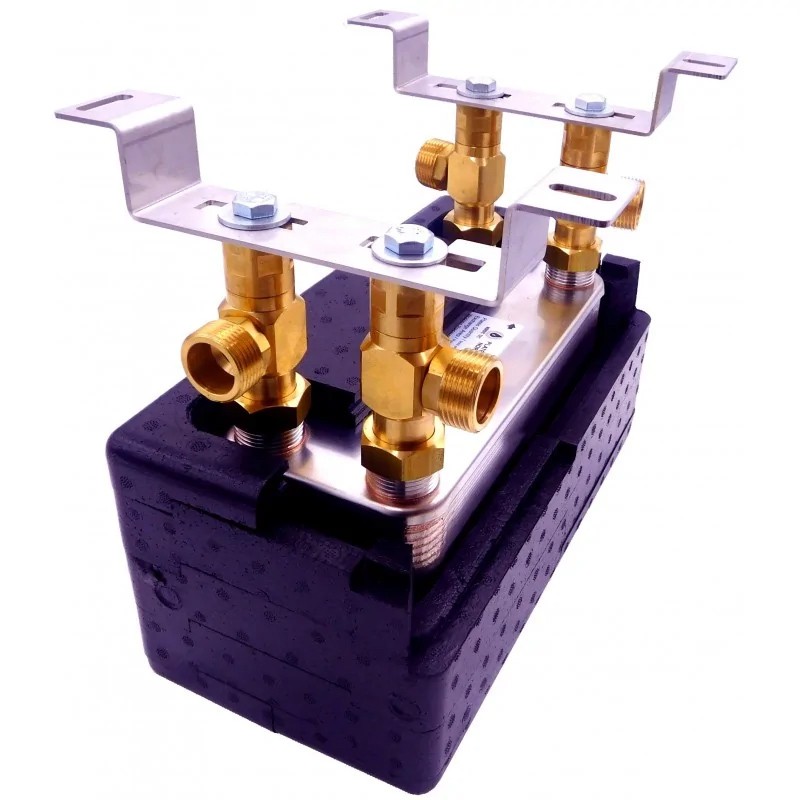

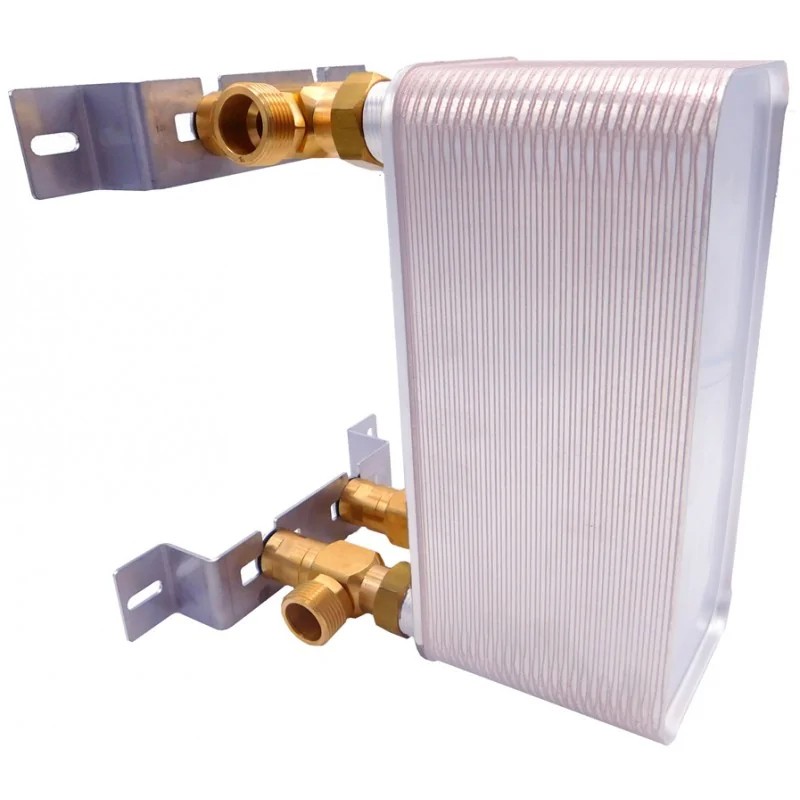

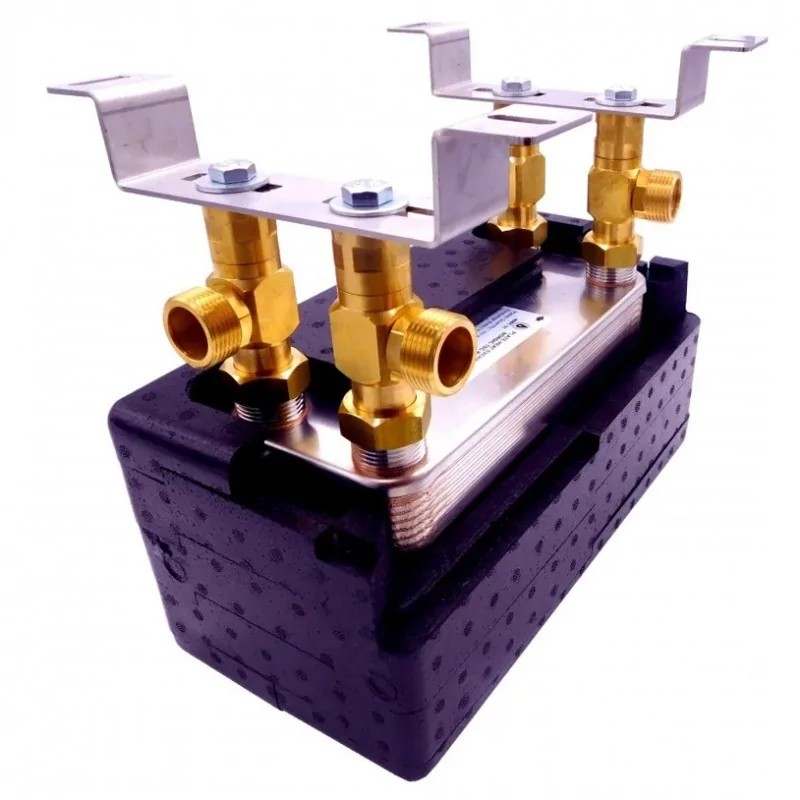

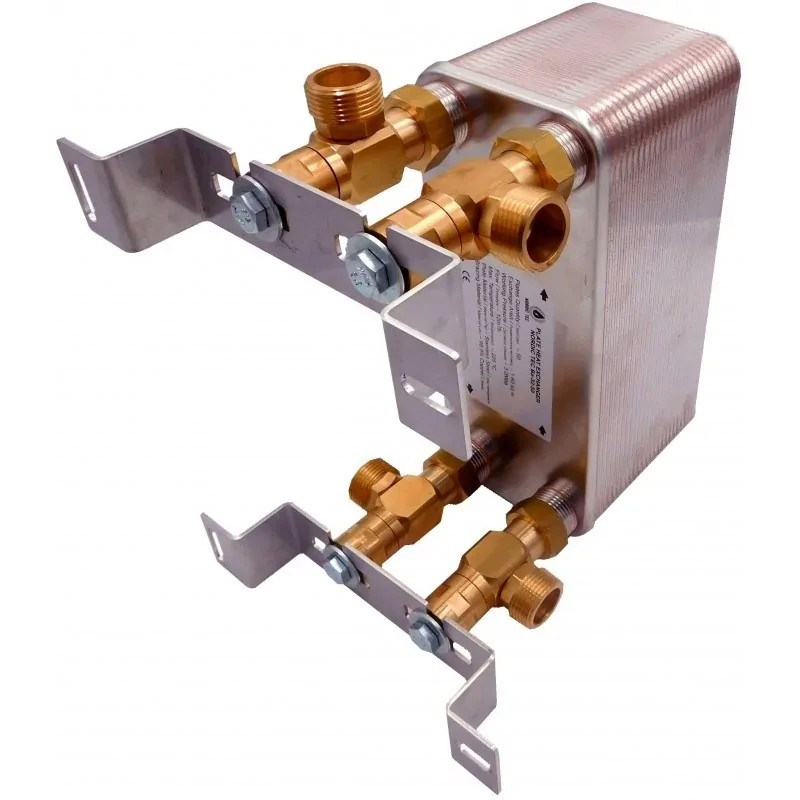

Den lödda plattvärmeväxlaren med 90 plattor har en nominell effekt på 500 kW och är lämplig för högpresterande applikationer. Detta är en klassisk vätskebaserad plattvärmeväxlare, tillgänglig antingen som enbart värmeväxlare eller i en variant med isolering och väggmonteringssats inklusive anslutningar.
Mer information: Värmeväxlare för värmepumpar - med 90 plattor 1" - Nordic Tec Ba-32-90
- Material: plattvärmeväxlare med 90 plattor tillverkad i rostfritt stål 316L
- Lödning: koppar 99,9% Cu
- Tjocklek på enskild platta: 0,40 mm
- Nominell termisk effekt: upp till 500 kW beroende på tilloppstemperatur och flöde
I praktiken motsvarar detta en pannkapacitet på cirka 90–100 kW, och i vissa fall upp till 110 kW.
När det gäller värmepumpar är situationen mer komplex, eftersom valet beror på de driftstemperaturer som krävs. Det finns dock monoblock-värmepumpar med effekter som varierar från 10 kW till 22 kW (för glykol-vattenkretsar) eller från 12 kW till 24 kW (för vatten-vattenkretsar).
- Flöde: 12 m³/h | 200 l/h
- Arbetstryck: 30 bar | 3.0 MPa (testad vid 45–60 bar | 4.5-6.0 MPa) - plattvärmeväxlare vätska-vätska
Det maximala tillåtna trycket är 30 bar, vilket gör denna värmeväxlare lämplig för att ansluta glykolbaserade monoblockvärmepumpssystem till centralvärmesystem. Den är dock inte lämplig för gaser (såsom freon eller andra köldmedier som ofta arbetar vid tryck över 30 bar).
- Temperaturområde: från -185,0 °C till +230,0 °C
- Anslutningsdiameter: 1" | DN25
Värmeöverföringsyta - Plattvärmeväxlare med 90 plattor - Nordic Tec Ba-32-90: 2,88 m²
Som framgår av diagrammet ovan är värmeväxlaren Ba-32-90 med 90 plattor för närvarande modellen med flest plattor i Ba-32-serien, vilket också gör den till värmeväxlaren med den största värmeöverföringsytan i denna kategori, nämligen 2,88 m². Denna yta gör det möjligt för den att användas i stora värmecentraler med större värmeenheter, såsom pannor med en nominell effekt på 90–110 kW (som arbetar vid standardflödestemperaturer på 50–60 grader Celsius).
Värmeväxlaren Ba-32-90 används dock oftare som en koppling mellan glykolkretsen i en monoblockvärmepump och ett vattenburet centralvärmesystem, eller för att koppla samman två kretsar i ett monoblockvärmepumpssystem där båda sidorna arbetar med vatten (ett mindre vanligt fall). I denna applikation kan Ba-32-90 fungera med värmepumpar med en kapacitet på 10 till 22 kW. Intervallet beror naturligtvis på den temperatur som värmepumpen är avsedd att arbeta vid.
Om du letar efter modeller med större yta kan det vara värt att titta på den större serien av värmeväxlare, som också har anslutningar för större vätskemängder, till exempel Ba-60-serien, inklusive modellerna Ba-60-50 med 50 plattor och Ba-60-60 med 60 plattor.
Vanligaste användningen av värmeväxlaren med 90 plattor - inte bara för värmepumpar
- Värmeväxlare med stor yta för centralvärmesystem – med kolpannor upp till cirka 90 kW, ekopelletspannor upp till cirka 90–100 kW
- Plattvärmeväxlare för att separera monoblockvärmepumpen från centralvärmesystemet, med en monoblockvärmepump med en kapacitet på upp till 16–22 kW
- Separering av gaspannor och pannor för fasta bränslen – för att skapa en kort krets och balansera trycket i värmesystemet (funktion liknande en hydraulisk separator – lågtryckskollektor)
- Samarbete med glykolvärmare i större byggnader och anläggningar, till exempel för uppvärmning av verkstäder, industrilokaler, lager och liknande
- Kylning med användning av termisk olja eller liknande vätskor

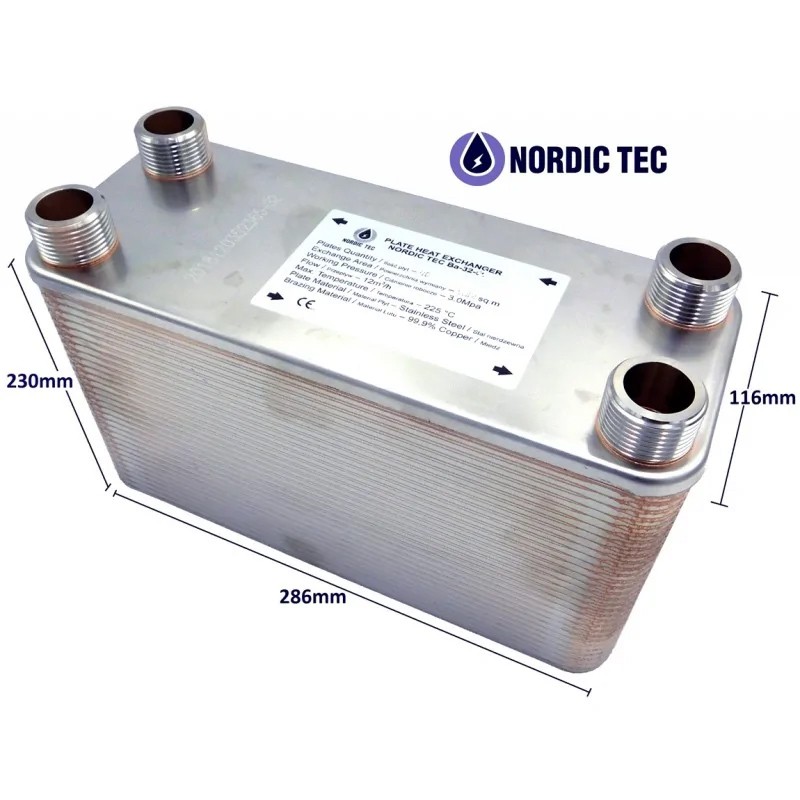

Mått för den termiska växlaren med 90 plattor – Ba-32-90
(A) - 286 mm
(B) - 116 mm
(F) - 230 mm
(C) - 243 mm
(D) - 72 mm
______
Värmeväxlare Nordic Ba-32-90 – för vilka värmepumpar är den lämplig?
Värmeväxlaren Ba-32-90 från Nordic Tec:s katalog marknadsförs som en värmeväxlare för värmepumpar, eftersom detta är den vanligaste användningen för denna modell. Det är en modell för vätskor (inte gaser), vilket innebär att den är utformad för att separera värmepumpens krets från systemet (till exempel för att skydda den från ett öppet system, vilket liknar hur moderna gaspannor kopplas till äldre öppna system, men oftare för att separera värmepumpens glykolkrets från centralvärmesystemet). Det är dock inte en växlare för köldmedium som används i själva värmepumpen eller luftkonditioneringssystem.
Värmepumpar kan (och är ofta) av monoblocktyp – vanligtvis glykolbaserade – men även av splittyp, som oftare använder vatten.
Ba-32-90-växlare – vilken effekt kan värmepumpar ha?
Valet av plattvärmeväxlare för att koppla en värmepump till ett centralvärmesystem och tappvarmvatten beror strikt på värmeväxlarens plattarea. Modellen Ba-32-90 har nästan 3 kvadratmeter yta. I detta fall är den maximala effekten för värmepumpar som denna växlare kan hantera i högtemperatursystem cirka 22–24 kW (där hög temperatur i detta specifika fall innebär 50–55 grader Celsius). Det är sällan värmepumpar ständigt arbetar vid högre temperaturer.
Situationen förändras avsevärt om systemet är lågtempererat och värmepumpen värmer en byggnad utan radiatorer, där värmen distribueras direkt via golvvärmesamlare (en byggnad som endast värms upp med golvvärme). Dessa system drivs vid temperaturer på endast 30–35 grader Celsius, och för att överföra lämplig effekt i kW, förändras beräkningarna. I detta fall kan en värmeväxlare med 90 relativt stora plattor hantera värmepumpar med en maximal effekt på upp till 12 kW.
Många proffs och tekniker kan anse våra beräkningar som alltför konservativa, och värmepumpar kräver faktiskt inte ofta ett så försiktigt urval av växlare. Men det handlar om att säkerställa systemets hållbarhet över 2–3 eller 5 säsonger, och särskilt under garantitiden. Målet med att välja en värmeväxlare är att säkerställa dess avbrottsfria funktion i många år, till och med 12 eller 15 år. Därför bör man ta hänsyn till den naturliga åldrandeprocessen hos enheterna och deras gradvisa minskning i effektivitet över tid. Detta förklarar varför det är klokt att välja värmeväxlare med en viss marginal.
Värmeväxlare för värmepumpar på 20 kW – 24 kW | Nordic Tec Ba-32-90
Sammanfattningsvis kan det sägas att Ba-32-90 är en värmeväxlare för värmepumpar med en maximal effekt på 20–24 kW, självklart för monoblockvärmepumpar i en glykolkrets (20–22 kW) eller i en vatten-vattenkrets (upp till 24 kW). Skillnaden i värmeöverföring mellan glykol och vatten är tydligt till vattens fördel, vilket förklarar den högre effektiviteten hos vatten-vattensystem vid val av värmeväxlare.
