Hur ser processen ut för att tillverka lödade plattvärmeväxlare?

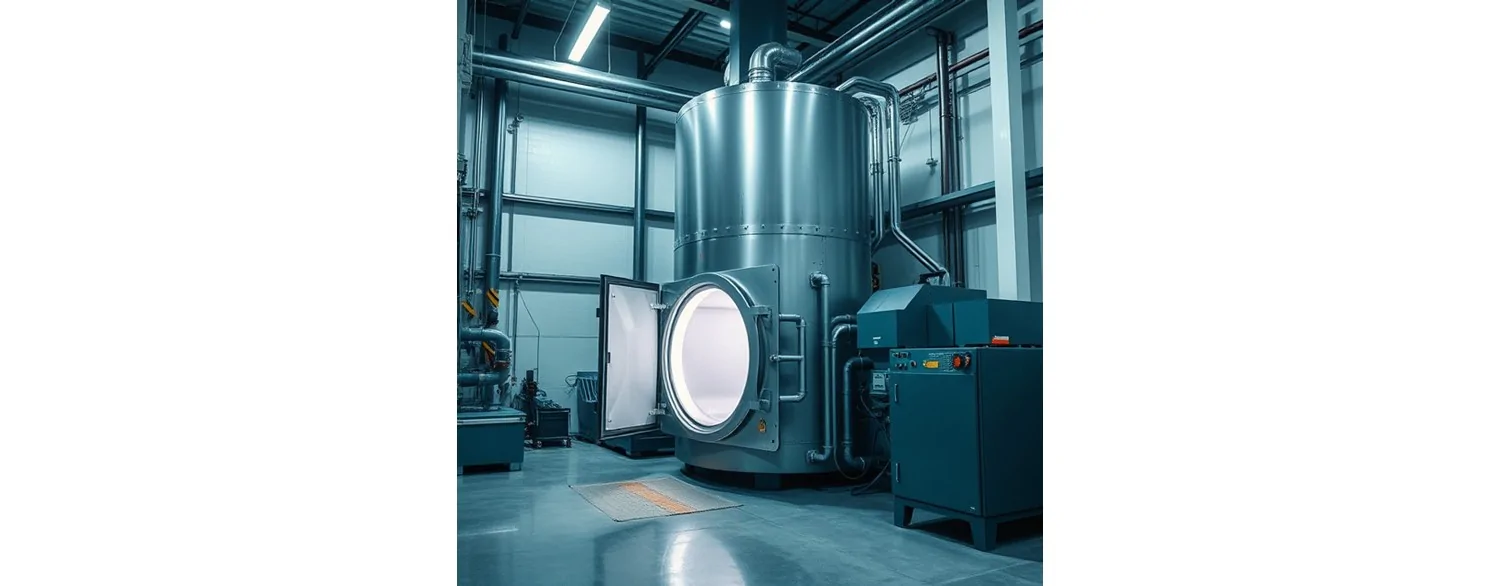

Lödad värmeväxlare i vakuumugn

En lödad värmeväxlare är en enhet som löds i en speciell modern vakuumugn där temperaturen ofta når upp till 450 grader Celsius. Den består, som många kanske vet, av metallplattor, vanligtvis av stål. Dessa kallas helt enkelt värmeväxlarplattor och är räfflade. Mellan plattorna skapas små mellanrum som bildar regelbundna kanaler där medierna kan flöda och utbyta värme. Själva värmeöverföringen sker genom dessa plattor.

Produktion av värmeväxlare och dess påverkan på hållbarheten

✅ Lödad värmeväxlare genomgår lödning på olika sätt under produktionen beroende på det tryckmotstånd som ska uppnås. Därför tillverkas vissa värmeväxlare för att klara standardtryck på 10, 20 eller 30 bar.

✅ Det finns dock modeller som genomgår en annan, längre bearbetning. Denna process är mer tidskrävande och energikrävande, men den resulterar i högtrycks-värmeväxlare med en hållbarhet på upp till 40 eller 45 bar. Detta möjliggör produktionen av enheter som kan hantera installationer för högtrycksgaser, såsom freon, som används i värmepumpar.

industriella värmeväxlare Nordic Tec Ba-60-40 SE3 40 plattor

industriella värmeväxlare Nordic Tec Ba-60-40 SE3 40 plattor 2

I lager

Värmeväxlare 40 plattor Nordic Tec Ba-60-40 1 1/4" 440 kW

SE-värmeväxlare-Ba-60-40

402,99 €

I lager

Värmeväxlare 20 plattor Nordic Tec Ba-60-20 1 1/4" 220 kW

SE-värmeväxlare-Ba-60-20

291,50 €

Värmeväxlare Nordic Tec Ba-16-12 1" 50 kW

I lager

Värmeväxlare Nordic Tec Ba-16-12 1" 50 kW

SE-värmeväxlare-Ba-16-12

98,99 €

Värmeväxlarplattor och deras effektivitet

✅ Värmeväxlingskoefficienten hos en lödad plattvärmeväxlare är högre än hos konventionella växlare (t.ex. mantelväxlare, som idag blir alltmer sällsynta) när man jämför prestanda vid liknande flöden. Tack vare att plattans tjocklek endast är 0,3–0,4 mm (i fallet med Nordic Tec-värmeväxlare) är värmeöverföringen mycket effektiv. Dessutom krävs en relativt liten mängd material för att tillverka en plattvärmeväxlare.

En värmeväxlare av denna typ, ibland kallad PHE (Plate Heat Exchanger), skapar en kompakt struktur med en stor värmeöverföringsyta. Det är därför det finns en tydlig trend att ersätta äldre typer av växlare med plattvärmeväxlare.

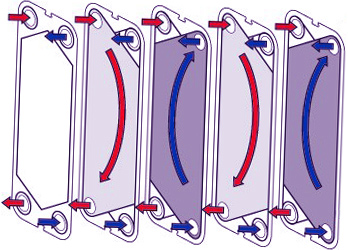

Värmeväxlarplattor och deras effektivitet

Processen att sammanfoga stålplattor – hur tillverkas en plattvärmeväxlare?

Lödning kan endast utföras på rätt sätt i moderna, teknologiskt avancerade produktionslinjer, specifikt i vakuumugnar. Utan denna teknik skulle det inte finnas någon garanti för att enheten blir hållbar och motståndskraftig mot läckage. Nordic Tec-värmeväxlare är allmänt erkända som några av de mest hållbara lödda enheterna på marknaden.

Lödmaterialet i plattvärmeväxlare – lödets roll

Under processen i vakuumugnen värms lödmaterialet (vanligtvis koppar, ibland nickel) upp till extremt höga temperaturer där det blir formbart. Detta gör det möjligt att uppnå önskade fysiska former och egenskaper, varefter materialet snabbt kyls ner. Ju mer effektiv denna process är, desto mer hållbar blir växlaren i vilken installation som helst.

Faktum är att kylningen av materialet också sker med hjälp av en värmeväxlare – dock av en annan typ – som alltid är en viktig del av vakuumugnen.

Denna process, när den utförs i en avancerad och modern produktionslinje, skapar lödfogar som är motståndskraftiga mot olika medier och tryck. Detta är nyckeln till att tillverka en enhet som kan användas i olika applikationer, med olika typer av system och parametrar, vilket gör värmeväxlaren mångsidig.

Kopparfärgade märken på värmeväxlarens ytterplattor

Produktionen av plattvärmeväxlare och användningen av kopparlödning ger växlarens sidor en karakteristisk kopparfärgad nyans. Dessutom kan man ibland se kopparmärken på fram- eller baksidans plattor, ofta nära anslutningarna. Dessa märken kan förekomma som prickar eller linjer, vilket vissa tolkar som sprickor eller rost på växlaren.

Självklart är detta nonsens. En värmeväxlare kan inte börja rosta innan den ens har kommit i kontakt med vatten (även om den skulle vara gjord av lågkvalitativt stål). På samma sätt kan de så kallade "sprickorna" omöjligt vara verkliga sprickor – föreställ dig stål som spricker under normala förhållanden, det är nästan omöjligt.

Räfflade plattor i värmeväxlare – varför och hur fungerar det?

✅ Om plattorna i en värmeväxlare vore helt plana skulle medieflödet genom enheten vara rakt och okomplicerat. Det skulle nästan inte förekomma något tryckfall vid vatten- eller medieinloppet, vilket initialt kan verka fördelaktigt.

Dock har år av forskning och utveckling av värmeväxlingsteknik, främst utförd av företag i Skandinavien, Tyskland och USA, tydligt visat att räfflade eller mönstrade plattor skapar ett turbulent flöde (mer uppjagat eller virvlande flöde). Detta resulterar i bättre värmeöverföring.

Effektiviteten i värmeväxlingen, när det gäller temperaturöverföring, är betydligt högre trots att plattan har samma yta.

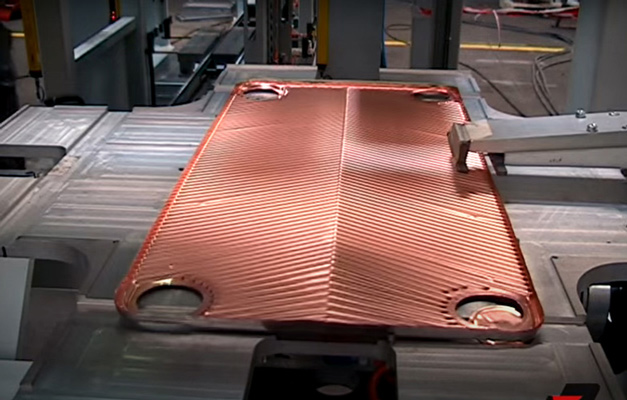

Räfflade plattor i värmeväxlare – varför och hur fungerar det?
