Hur fungerar en motströmsvärmeväxlare?

Motströmsvärmeväxlare är en enhet som möjliggör effektiv återvinning av termisk energi. Den används i stor utsträckning inom olika industrigrenar och i enfamiljshus (klimatisering, ventilation, uppvärmning av varmvatten). I artikeln nedan får du veta hur denna typ av värmeväxlare är konstruerad, hur den fungerar, till vad den används och vad egentligen "motström" betyder. Läs vidare och lär dig mer om motströmsvärmeväxlare.

Vad är en motströmsvärmeväxlare? Vad menas med motström?

Motströmsvärmeväxlare är en enhet som används inom många branscher för effektiv värmeöverföring mellan två olika strömmar av vätskor som flyter i motsatta riktningar (vilket är avgörande för att öka effektiviteten i värmeöverföringen). Den fungerar genom att vätskor flyter genom separerade kanaler, vilket möjliggör effektiv värmeöverföring mellan dem. Motströmsvärmeväxlare används inom områden som centralvärme – men också inom kemisk industri, energisektorn och industriella processer. Tack vare sin konstruktion möjliggör de högre energieffektivitet, minskade termiska förluster och ökad produktionseffektivitet.

Grundprincipen för motström vid anslutning av värmeväxlare

☑️ Anslutningen av en motströmsvärmeväxlare måste följa motströmsprincipen – annars kommer enheten inte att uppnå förväntad effektivitet. Hur ansluter man en motströmsvärmeväxlare?

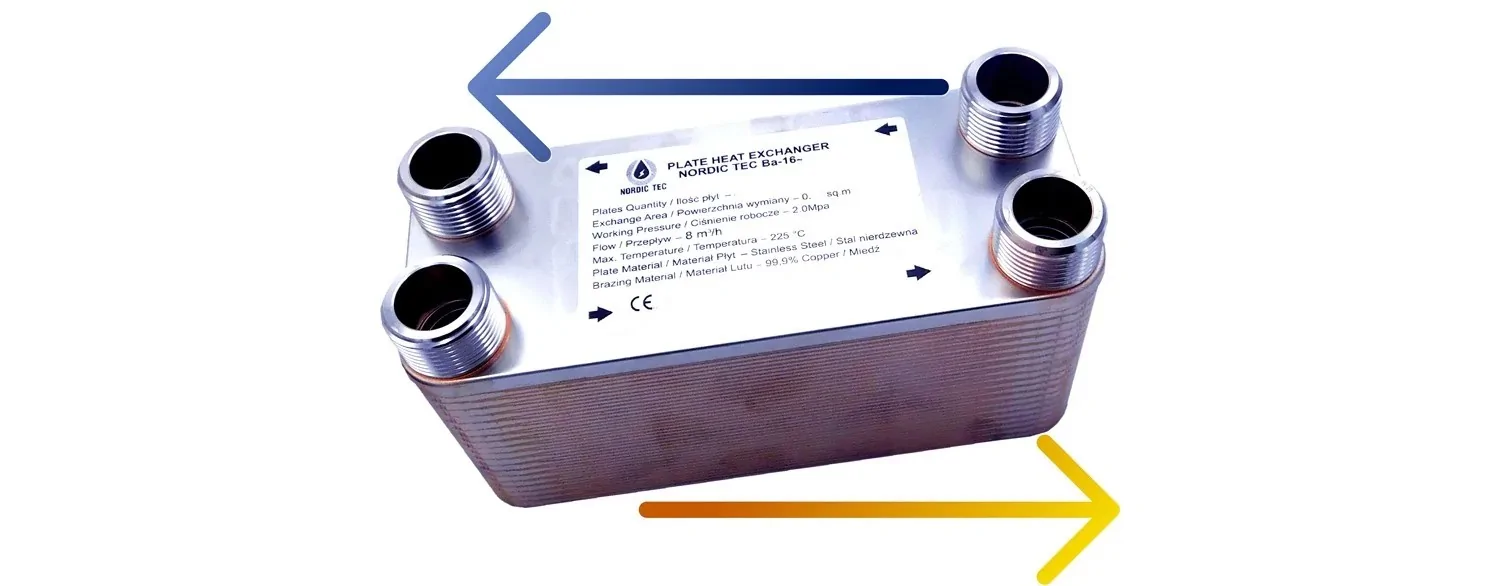

✅ Om värmeväxlaren är motströms (och tillverkaren bör informera om detta), är det viktigt att komma ihåg att vid anslutning tillämpas den grundläggande motströmsprincipen. Den innebär att vätskorna (eller generellt sett medium) som flyter genom motströmsvärmeväxlaren flyter i motsatta riktningar. Detta gör att de har längre kontakt med varandra och värmeöverföringen blir mer effektiv. Detta är motström.
Det finns dock ingen frihet i anslutningen av värmeväxlaren – värmeväxlaren kan ha plåtfördjupningar som styr flödesriktningen. I denna situation kan endast värmeväxlare som är specifikt utformade för detta klassificeras som motströmsvärmeväxlare och anslutas som sådana.

I lager

Värmeväxlare Nordic Tec Ba-16-12 1" 50 kW

SE-värmeväxlare-Ba-16-12

98,99 €

Lägg till i varukorgen

I lager

Plattvärmeväxlare Nordic Tec Ba-27-30 5/4" 175 kW

SE-Plattvärmeväxlare-Ba-27-30

193,99 €

Lägg till i varukorgen

I lager

Plattvärmeväxlare Nordic Tec Ba-27-20 5/4" 125 kW

SE-Plattvärmeväxlare-Ba-27-20

157,99 €

Lägg till i varukorgen

Ansluts alla värmeväxlare motströms?

✅ Inte alla värmeväxlare är motströmsmodeller – så inte alla ansluts motströms. Det finns också medströmsmodeller – men tillverkaren bör informera, åtminstone i bruksanvisningen, hur en specifik modell ska anslutas.

Funktionsprincipen för motströmsvärmeväxlare

Funktionsprincipen för motströmsvärmeväxlare bygger på värmeöverföring mellan två vätskor, en varm och en kall, som flyter i motsatta riktningar. Processen bygger på principen att värme överförs från en vätska med högre temperatur till en vätska med lägre temperatur. Effektiv värmeöverföring mellan vätskorna är avgörande för att minimera förluster och uppnå hög processeffektivitet. Motströmsvärmeväxlare säkerställer effektiv utnyttjande av tillgänglig värme, vilket gör att de är allmänt använda inom olika branscher. Genom att överföra värme från den varma vätskan till den kalla vätskan möjliggör motströmsvärmeväxlare användning av termisk energi från en process för att värma upp vätska i en annan process. Dessutom leder minimering av värmeförluster i värmeöverföringsprocessen till energieffektivitet och ökad systemeffektivitet. Detta gör att motströmsvärmeväxlare inte bara är ekonomiska utan också mer miljövänliga. Värmeöverföring i motsatta riktningar bidrar till optimal utnyttjande av tillgängliga resurser och ökar avsevärt effektiviteten i hela den termiska processen. Nedan förklarar vi varför motströmsvärmeväxlare är så effektiva.

Varför är motströmsvärmeväxlare så effektiva?

Motströmsvärmeväxlare är mycket effektiva – deras effektivitet kan nå upp till 85 %. Tack vare sin konstruktion, som maximerar temperaturskillnaden mellan de två utbytbara vätskorna, är värmeöverföringen mycket effektiv. Effektiviteten hos motströmsvärmeväxlare kan tillskrivas flera nyckelfaktorer, som diskuteras nedan.

Temperaturgradient:

I ett motströmssystem flyter varma och kalla vätskor i motsatta riktningar. Detta skapar en kontinuerligt minskande temperaturgradient längs värmeväxlarens längd. När temperaturskillnaden mellan de två vätskorna minskar fortsätter värmeöverföringen längs hela värmeväxlaren, vilket möjliggör mer effektiv utnyttjande av den tillgängliga temperaturskillnaden.

Upprätthållen temperaturskillnad:

På grund av de motsatta flödesriktningarna möter den varma vätskan som kommer in i motströmsvärmeväxlaren initialt den kallaste vätskan, medan den kalla vätskan som kommer in i värmeväxlaren initialt möter den varmaste vätskan. Detta innebär att den största temperaturskillnaden uppstår vid den initiala kontaktpunkten. När vätskorna rör sig genom värmeväxlaren minskar temperaturskillnaden gradvis men förblir högre jämfört med andra typer av flödeskonfigurationer, såsom parallellt flöde.

Motverkar värmeförluster:

I en värmeväxlare med parallellt flöde minskar temperaturskillnaden mellan de två vätskorna snabbare längs värmeväxlarens längd. Detta kan leda till en situation där temperaturskillnaden vid en viss punkt blir så liten att värmeöverföringen i praktiken upphör. Å andra sidan säkerställer de motsatta flödesriktningarna i den motströmsvärmeväxlare som beskrivs i denna artikel en mer jämn fördelning av värmeöverföringen längs hela längden.

Motströmsprincipen är också dominerande i de flesta rörvärmeväxlare

✅☑️ Motströmsvärmeväxlare är inte bara populära plattmodeller – motström används också vid anslutning av poolvärmeväxlare – det vill säga rörvärmeväxlare.

Värmeväxlare av denna typ har vanligtvis något lägre effektivitet i värmeöverföring jämfört med plattmodeller – men de har andra fördelar, till exempel lägre tryckfall, det vill säga lägre hydrauliska motstånd i flödena, och kan säkerställa ett mycket större massflöde. Eftersom värmeöverföringskoefficienten i en sådan värmeväxlare är lägre än i en plattvärmeväxlare är motström särskilt viktigt här, eftersom det maximerar tiden för kontakt mellan de två vätskorna som interagerar med varandra.

I lager

Poolvärmeväxlare Nordic Tec B300 88kW

SE-Poolvärmeväxlare-B300

319,99 €

Lägg till i varukorgen

I lager

Poolvärmeväxlare Nordic Tec B210 61kW

SE-Poolvärmeväxlare-B210

270,50 €

Lägg till i varukorgen

I lager

Värmeväxlare Nordic Tec Ba-16-60 1" 200 kW

SE-värmeväxlare-Ba-16-60

209,50 €

Lägg till i varukorgen

Var används motströmsvärmeväxlare?

• Ventilation och klimatisering – i detta fall används motströmsvärmeväxlare för effektiv värmeöverföring mellan en ström av utomhusluft och en ström av inomhusluft. Dessa är naturligtvis luft-luft-värmeväxlare.
• Farmaceutisk industri – inom farmacin används motströmsvärmeväxlare för produktion av läkemedel (i processer som destillation, torkning, kristallisering).
• Kemisk industri – i kemiska företag och forskningsinstitut används motströmsvärmeväxlare för att kontrollera temperaturen i kemiska reaktioner, destillation, kondensation.
• Petrokemisk industri – i raffinaderier och andra petrokemiska anläggningar används motströmsvärmeväxlare för att kyla heta produkter och substanser som kräver snabb kylning för att upprätthålla specifika processförhållanden.
• Energisektorn – i kärnkraftverk och termiska kraftverk används motströmsvärmeväxlare för att överföra värme mellan kylkretsen och arbetskretsen för att generera elektricitet.
• Livsmedelsindustri och kylteknik – inom livsmedelsproduktion kan motströmsvärmeväxlare användas för snabb kylning eller uppvärmning av livsmedel, samt i processer som pastörisering och torkning.
• Metallurgisk industri – motströmsvärmeväxlare används i detta fall för att kontrollera temperaturen i processer som valsning, gjutning eller värmebehandling.
• Centralvärme och uppvärmning av varmvatten. Följande värmeväxlare fungerar utmärkt i denna roll.

I lager

Värmeväxlare Nordic Tec Ba-32-20 1" 125 kW

SE-värmeväxlare-Ba-32-20

152,99 €

Lägg till i varukorgen

I lager

Värmeväxlare Nordic Tec Ba-32-30 1" 175 kW

SE-värmeväxlare-Ba-32-30

183,99 €

Lägg till i varukorgen

I lager

Värmeväxlare Nordic Tec Ba-32-40 1" 230 kW

SE-värmeväxlare-Ba-32-40

224,50 €

Lägg till i varukorgen

Fördelar med motströmsvärmeväxlare

Motströmsvärmeväxlare har en rad fördelar som är värda att känna till. Deras stora fördel är utan tvekan hög effektivitet, bred tillämpning, låga produktionskostnader och minskade termiska spänningar i konstruktionen jämfört med medströmsvärmeväxlare.

Hög termisk effektivitet

Motströmsvärmeväxlare har många fördelar. En av de viktigaste är den mycket höga termiska effektiviteten. Detta innebär att värmeförlusterna är minimala och nästan all termisk energi används för uppvärmning eller kylning av byggnaden. Detta gör att sådana värmeväxlare är mycket effektiva och ekonomiska att driva. Dessutom kan termisk isolering användas i plattvärmeväxlare, vilket ytterligare minimerar förluster.

Bred tillämpning

En annan fördel med motströmsvärmeväxlare är deras flexibilitet i tillämpning. De kan användas både för uppvärmning och kylning, vilket gör att de har ett brett användningsområde inom många branscher, såsom livsmedelsindustrin, kemisk industri, energisektorn och inom uppvärmning eller klimatisering av byggnader.

Låga kostnader

Dessutom är motströmsvärmeväxlare relativt billiga att producera, vilket gör dem till ett attraktivt pris för användare. Slutligen är denna typ av värmeväxlare enkla att installera och underhålla, vilket gör dem praktiska att använda. Därför blir motströmsvärmeväxlare ett allt mer populärt val inom värmeteknik.

Hög värmeöverföringshastighet

Motströmskonfigurationen möjliggör en högre total värmeöverföringskoefficient jämfört med andra flödeskonfigurationer. Detta innebär att en motströmsvärmeväxlare kan uppnå önskad temperaturförändring med en kortare längd, vilket är särskilt fördelaktigt i situationer där utrymmet är begränsat.

Minskade termiska spänningar

Motström bidrar till att minska de termiska spänningarna i materialen som används i värmeväxlaren. Eftersom varma och kalla vätskor gradvis kommer i kontakt med varandra och temperaturskillnaden minskar längs motströmsvärmeväxlaren, finns det färre temperaturskillnader som kan orsaka termiska spänningar.

I lager

Värmeväxlare Nordic Tec Ba-32-50 1" 285 kW

SE-värmeväxlare-Ba-32-50

265,50 €

Lägg till i varukorgen

I lager

Värmeväxlare Nordic Tec Ba-32-60 1" 330 kW

SE-värmeväxlare-Ba-32-60

326,50 €

Lägg till i varukorgen

I lager

Värmeväxlare 40 plattor Nordic Tec Ba-60-40 1 1/4" 440 kW

SE-värmeväxlare-Ba-60-40

402,99 €

Lägg till i varukorgen

I lager

Värmeväxlare Gas-Vätska NORDIC TEC Ba-26-20-F 0,52m² 5 kW

Värmeväxlare-Gas-Vätska-Ba-26-20-F

183,99 €

Lägg till i varukorgen

I lager

Värmeväxlare Gas-Vätska NORDIC TEC Ba-26-34-F 0,88m² 9 kW

Värmeväxlare-Gas-Vätska-Ba-26-34-F

214,99 €

Lägg till i varukorgen

I lager

Värmeväxlare Gas-Vätska NORDIC TEC Ba-26-50-F 1,3m² 13 kW

Värmeväxlare-Gas-Vätska-Ba-26-50-F

270,50 €

Lägg till i varukorgen
