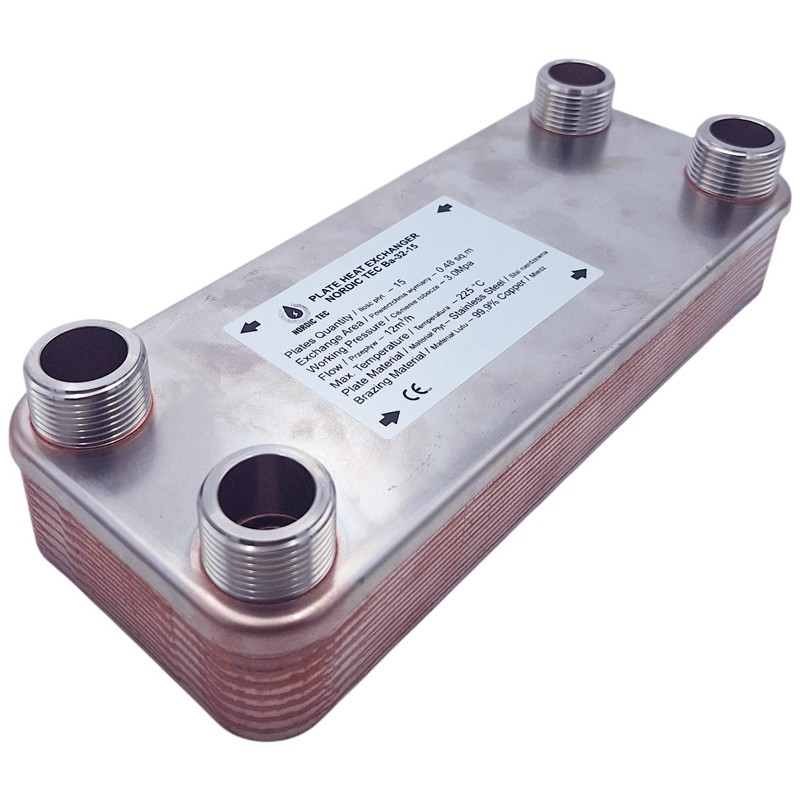

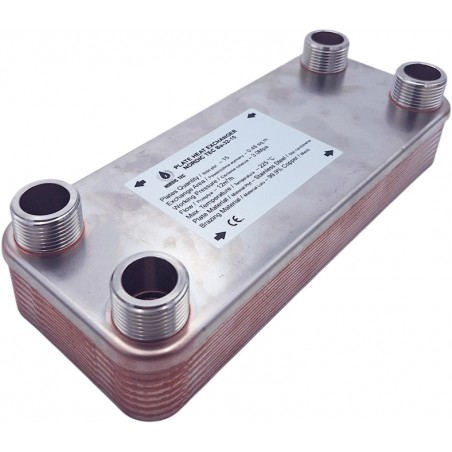

Värmeväxlare 1 tum - Nordic Tec Ba-32-15 - 4x 1", 15 plattor
Mer information - Värmeväxlare 1 tum - Nordic Tec Ba-32-15
- Material: plattvärmeväxlare tillverkad av rostfritt stål 316L
- Lödning: koppar 99,99% Cu
- Plattornas tjocklek: 0,4 mm
- Temperaturområde: från -185°C till +230°C
- Flödeskapacitet: 12 m³/h
- Arbetstryck: 30 bar (testad vid 45-60 bar)
- Anslutningsdiameter: 1 tum DN25
Värmeöverföringsyta - Värmeväxlare 1 tum - Nordic Tec Ba-32-15: 0,480 m²
Diagrammet visar jämförelsen mellan ytan på värmeväxlaren med 15 plattor Ba-32-15 (0,48 m²) och ytan på värmeväxlare med liknande storlek i serierna Ba-32 eller Ba-16. Alla värmeväxlare som visas i diagrammet ovan har anslutningar på 1 tum.
Värmeväxlare för uppvärmning - Ba-32-15 - för vilka applikationer kan de användas?
✅ Med vilka enheter kan de fungera?
Plattvärmeväxlaren Nordic Tec Ba-32-15, med 15 plattor och en total yta på 0,48 m², används ofta för att hantera uppvärmning av enfamiljshus upp till 150 m², naturligtvis under förutsättning att den väljs korrekt baserat på vilken typ av uppvärmning som är tillgänglig. Den kan fungera effektivt både med radiatorer och golvvärme.
Den är särskilt lämplig för att arbeta med pannor (drivna av olika typer av bränsle, som gas, pellets, kol eller ekopellets), vanligtvis med en effekt på upp till 16-18 kW. Även om den faktiska prestandan för denna värmeväxlare är högre, är de angivna värdena uppskattade för en livslängd på flera år. Livslängden för en plattvärmeväxlare i ett väl dimensionerat system kan variera mellan 10 och 15 år. Därför bör det naturliga slitaget beaktas vid val av modell. Pannor med en effekt på några tiotals kW kan hanteras av denna modell med en förväntad livslängd på flera år, men om installationen är planerad för en kortare period kan värmeväxlaren även hantera kraftigare pannor.
Denna enhet är dock inte ett optimalt val för att hantera värmepumpar. Värmepumpar, som även rekommenderas av tillverkare, kräver mycket större värmeöverföringsytor jämfört med traditionella pannor med motsvarande effekt på grund av deras driftsegenskaper. Därför rekommenderar vi modeller med en större värmeöverföringsyta för värmepumpar. Vid behov står vårt team gärna till tjänst för att hjälpa dig att välja rätt modell för din värmepump.

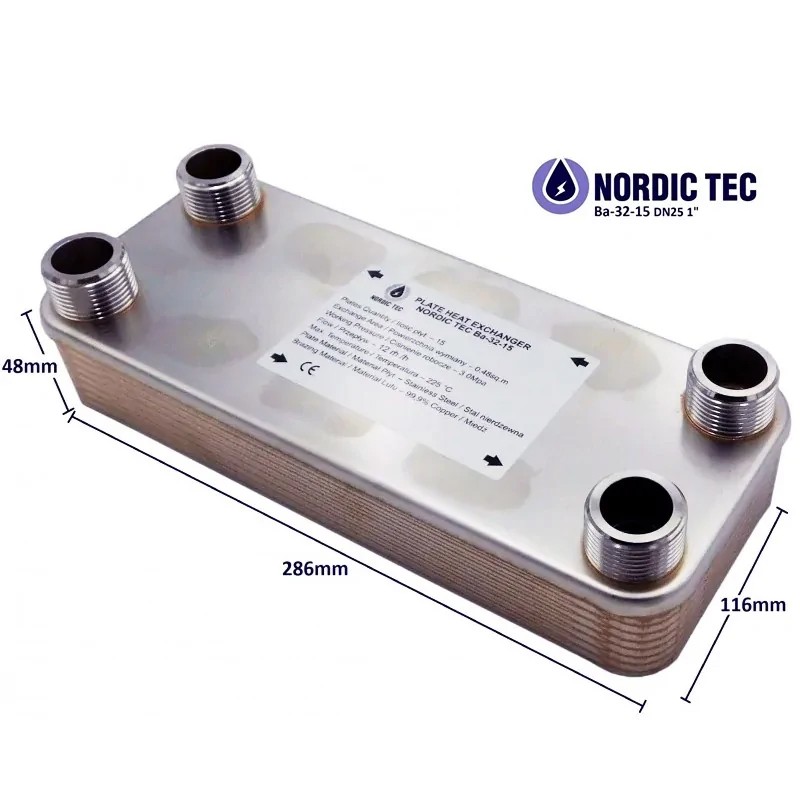

Mått för värmeväxlaren med 15 plattor
(A) - 286 mm
(B) - 116 mm
(F) - 48 mm
(C) - 243 mm
(D) - 72 mm
______
Värmeväxlare med 15 plattor för uppvärmning | Ba-32-15
Modellen Ba-32-15 är den senaste i Nordic Tec Ba-32-serien. Precis som de andra modellerna i denna serie har den ett arbetstryck på upp till 30 bar, även om den under täthetstester har utsatts för långvariga tryck på 45 och 60 bar. Traditionellt för denna serie erbjuds den med anslutningar i storleken DN25, allmänt kända som 1".

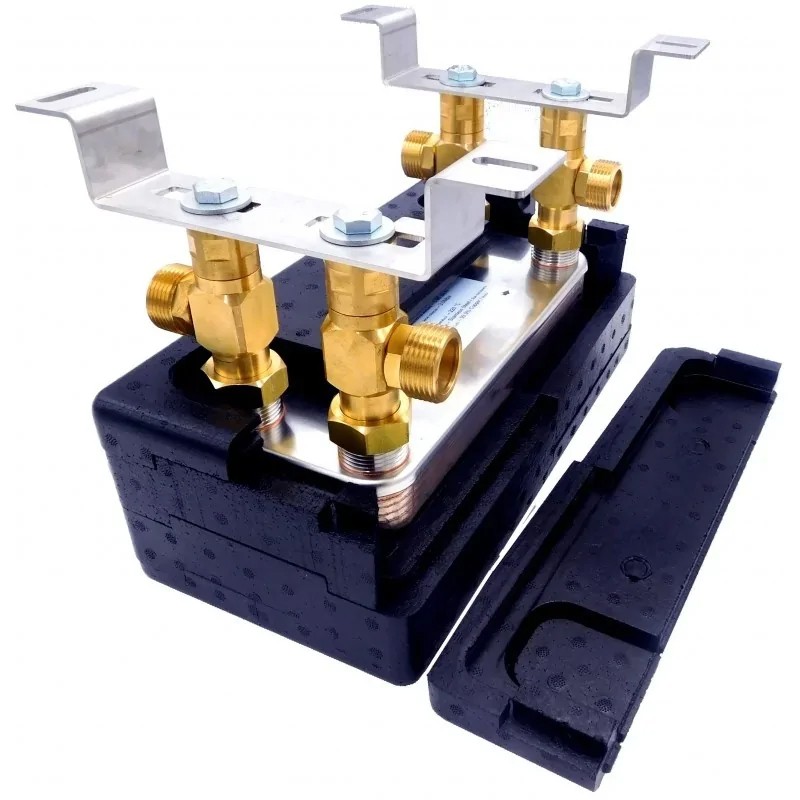

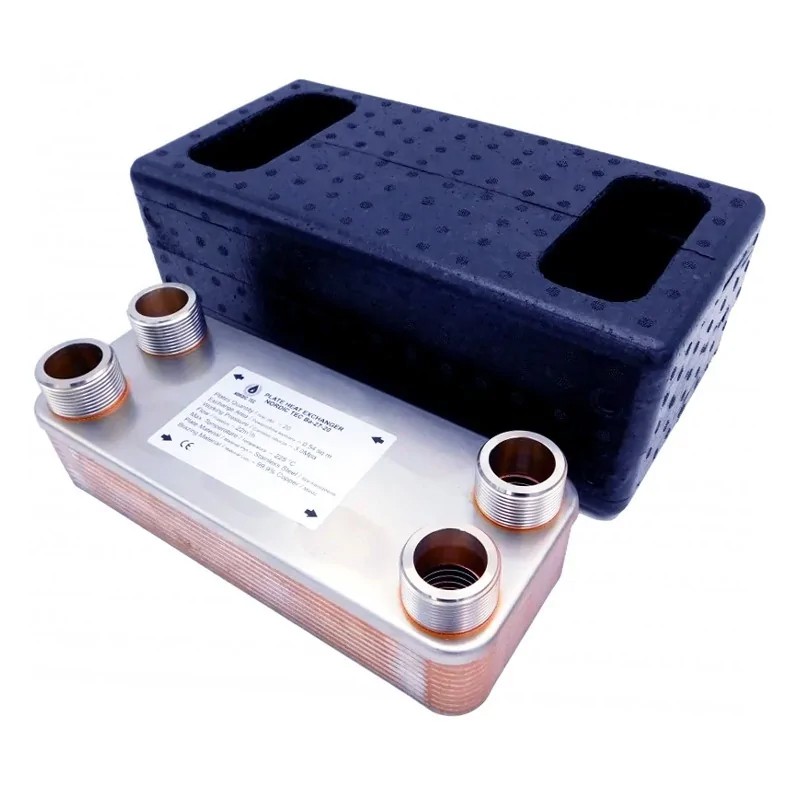

Värmeväxlaren med 15 plattor finns tillgänglig med ett modulärt termiskt isoleringsskydd (som även kan installeras på en redan monterad växlare utan att behöva tas bort från värmesystemet). Isoleringen består av en ring och två lock och är tillverkad i polypropen.

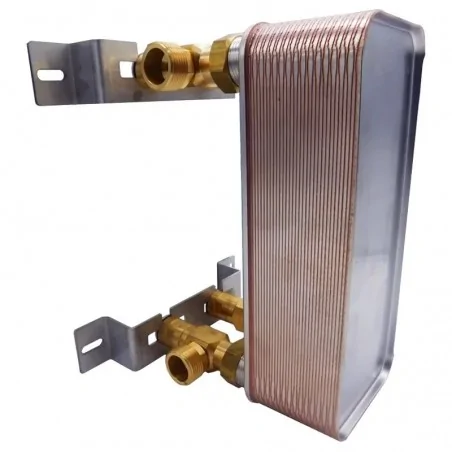

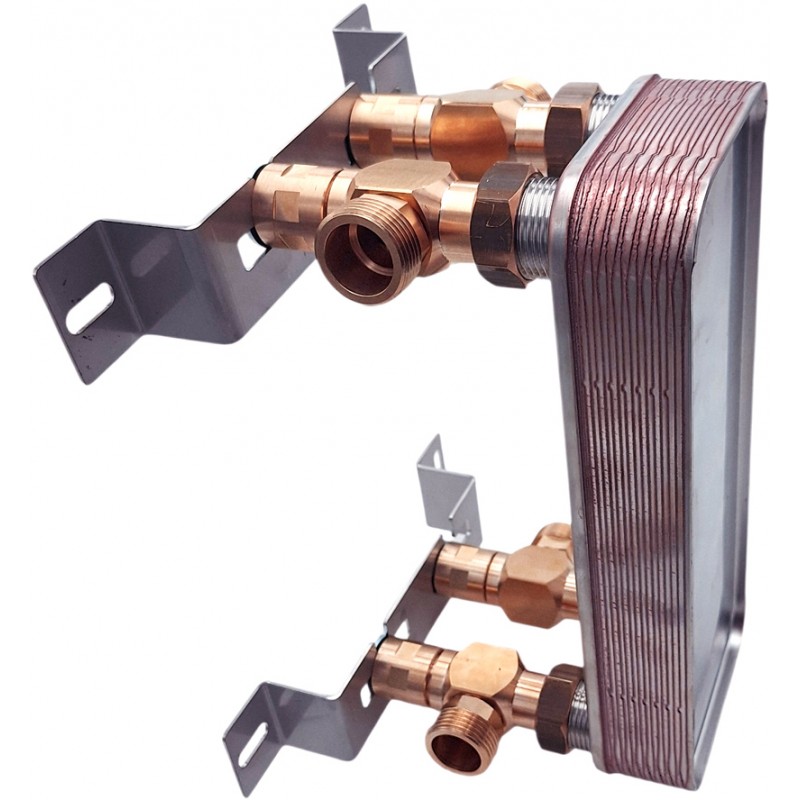

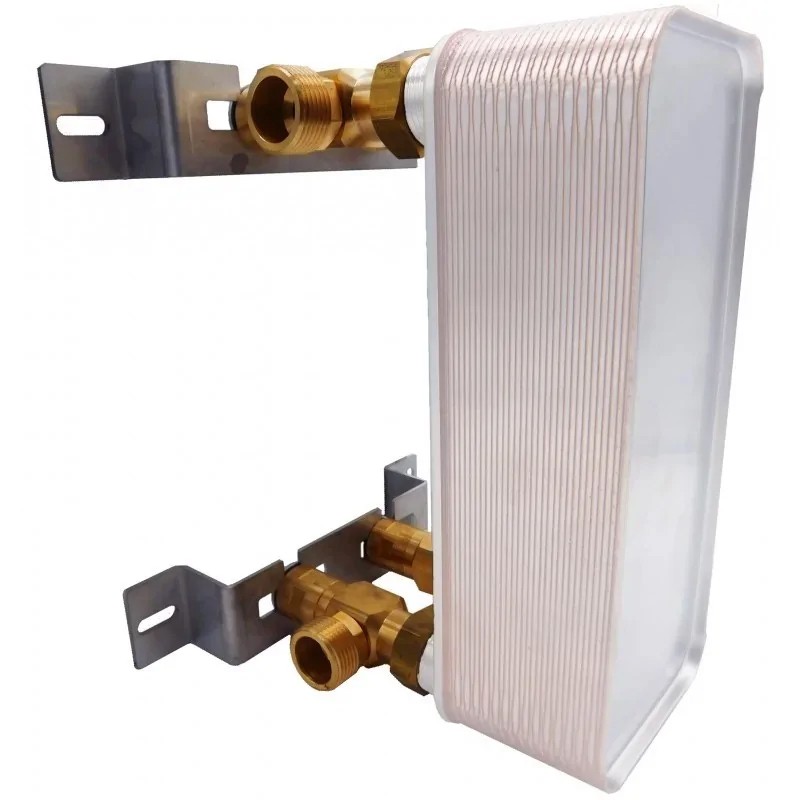

Ett valfritt tillbehör är ett fäste, designat för att hänga växlaren på väggen. Fästet inkluderar gängade kopplingar som gör det möjligt att vinkla växlarens utgångar i 90 graders vinkel, roterbara i vilken riktning som helst. Baserat på feedback från installationsföretag vet vi att detta tillbehör innebär verklig tids- och kostnadsbesparing. Vid första anblicken kan fästet verka dyrt, men man förbiser ofta att utan det krävs det ändå att köpa vinklade kopplingar och någon form av väggfäste för värmeväxlaren. Följaktligen kan separat köp av fästet leda till att man måste hitta och anpassa dessa delar samt den tid som krävs för att montera dem. Många installatörer inser detta först i efterhand.
