B600 rörvärmväxlare för pool
B600 rörvärmväxlare för uppvärmning av poolvatten - 175 kW
Nominell effekt: 175 kW (600 kBTU/h)
Vid användning av glykol som värmemedium minskar värmväxlarens effektivitet till 85-92%, beroende på glykolkoncentrationen.
- Värmväxlarens effekt på 175 kW uppnås vid användning av vatten-vatten som medium, med en temperaturskillnad mellan de två medierna på 60 grader C (100% effektivitet).
Effektivitet vid olika temperaturskillnader:
- vid 50 °C = 85% | 148 kW
- vid 40 °C = 70% | 122 kW
- vid 30 °C = 55% | 96 kW
- vid 20 °C = 35% | 62 kW
- Vid användning av glykol som värmemedium minskar värmväxlarens effektivitet till 85-92%, beroende på glykolkoncentrationen.
Värmväxlarens material: Rostfritt stål 316L (100%) - designad för att fungera med klorerat vatten, även högt klorerat.
Användning (fluider) - B600 rörbuntvärmväxlaren för pool ✅ är designad för sötvatten, användning med saltvatten eller havsvatten rekommenderas inte. Om du har en pool med havsvatten eller tillsätter salt till vattnet, bör du använda en värmväxlare i titan.
Nominella flöden:
- Värmebärande medium / värmekällans sida: 66 l/min
- Uppvärmt medium / poolvatten: 432 l/min
Arbetstryck: upp till 6 bar - Provtryck: 10 bar
Anslutningar för fluider
- 2x 2 tum - anslutningar för värmebärande medium - K1 och K4
- 2x 2 1/2 tum - anslutningar för uppvärmt medium - K3 och K2
Rekommenderad poolvolym:
- Upp till 200 m³ nominellt, med en temperaturskillnad mellan medierna på cirka 60 °C och lämpliga flödesnivåer.
- Vid otillräckliga uppvärmningsparametrar kanske den rekommenderade volymen inte stöds tillräckligt av värmväxlaren. I praktiken, med lågtemperaturvärmekällor, hanterar B600-värmväxlaren vanligtvis pooler i intervallet 100-150 m³ (korrekt val av enhet kräver lämpliga kvalifikationer).

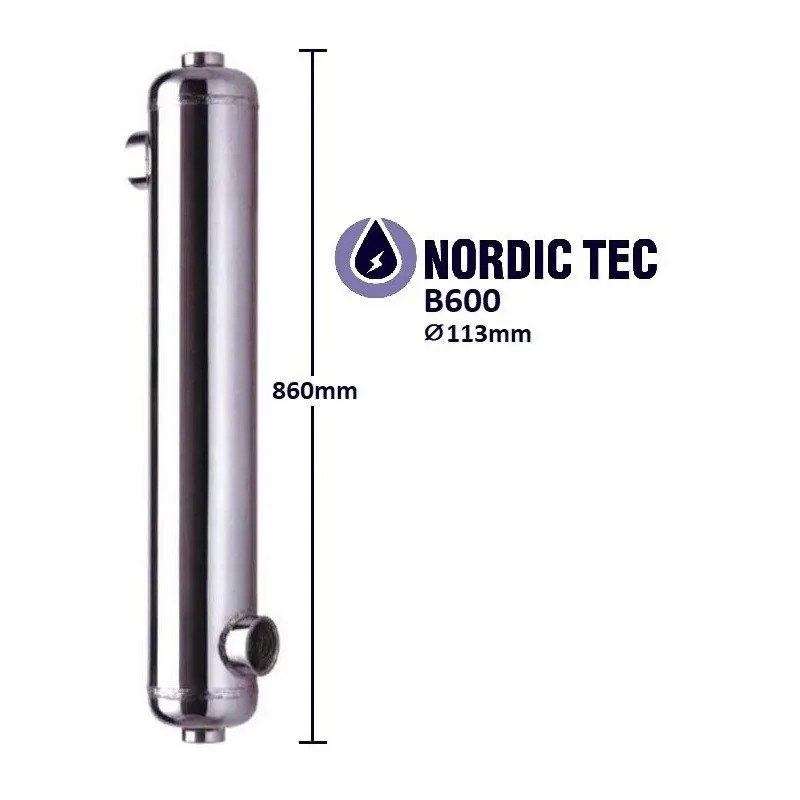

Dimensioner:
- Längd med vattenanslutningar: 860 mm
- Diameter: 113 mm
Anslutningsmetod för B600 175 kW poolvärmväxlare
- K1 - ingång för värmebärande medium
- K2 - utgång för uppvärmt medium
- K3 - ingång för medium som ska värmas upp
- K4 - utgång för värmebärande medium
Poolvärmväxlare ansluts i motströmsriktning, som visas i bilden ovan, för att säkerställa maximal effektivitet i värmenöverföringen.
