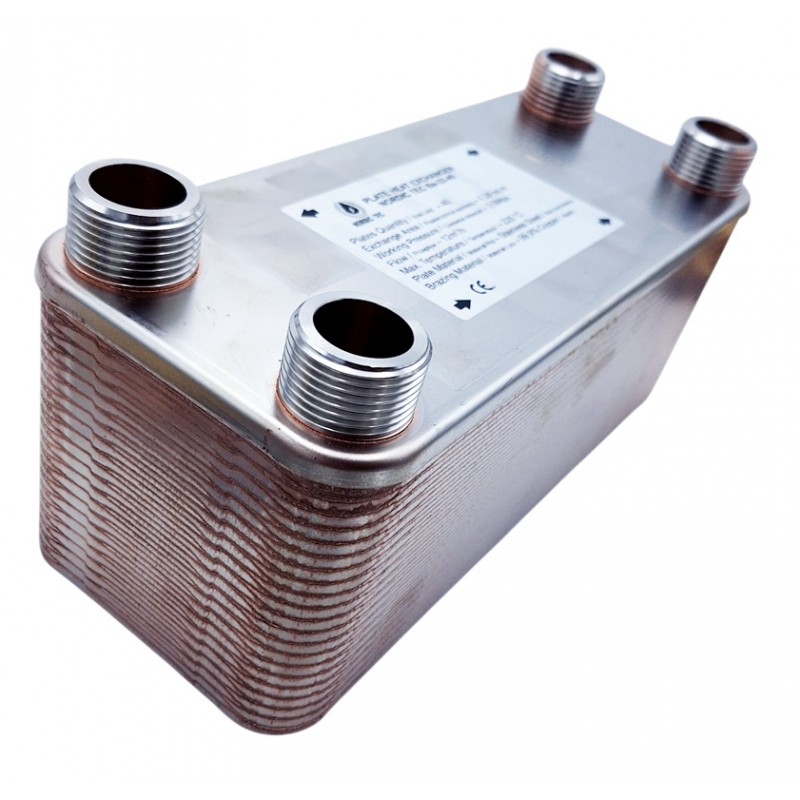

Värmeväxlare för värmesystem Nordic Tec Ba-32-40
Termisk växlare, värmeväxlare för värmesystem, med 40 plattor 4x 1 tum
Mer information - Värmeväxlare 1" - Nordic Tec Ba-32-40
- Material: plattvärmeväxlare tillverkad av rostfritt stål 316L
- Lödning: koppar 99,99% Cu
- Plattornas tjocklek: 0,4 mm
- Temperaturområde: från -185°C till +230°C
- Arbetstryck: 0-30 bar (testad vid 45-60 bar)
Plattvärmeväxlare vatten-vatten (vätska-vätska) - modell Ba-32-40 är inte en värmeväxlare för gas, designad för freon, köldmedium etc.
- Flödeskapacitet: 12 m³/h | 12 000 l/h
- Anslutningsdiameter: 1" | DN25
Värmeöverföringsyta - Värmeväxlare 1" - Nordic Tec Ba-32-40: 1,280 m²
Den 40-plattors värmeväxlaren och dess värmeöverföringsyta jämfört med andra enheter i Ba-32-serien, det vill säga lödda värmeväxlare baserade på plattor av samma storlek. Om du behöver en värmeväxlare med en större yta än vad modellen med 40 plattor erbjuder, rekommenderar vi att du tittar på de större modellerna. Ba-32-serien erbjuder värmeväxlare med en yta på upp till nästan 3 m², som visas i diagrammet ovan, exempelvis värmeväxlaren Ba-32-60.

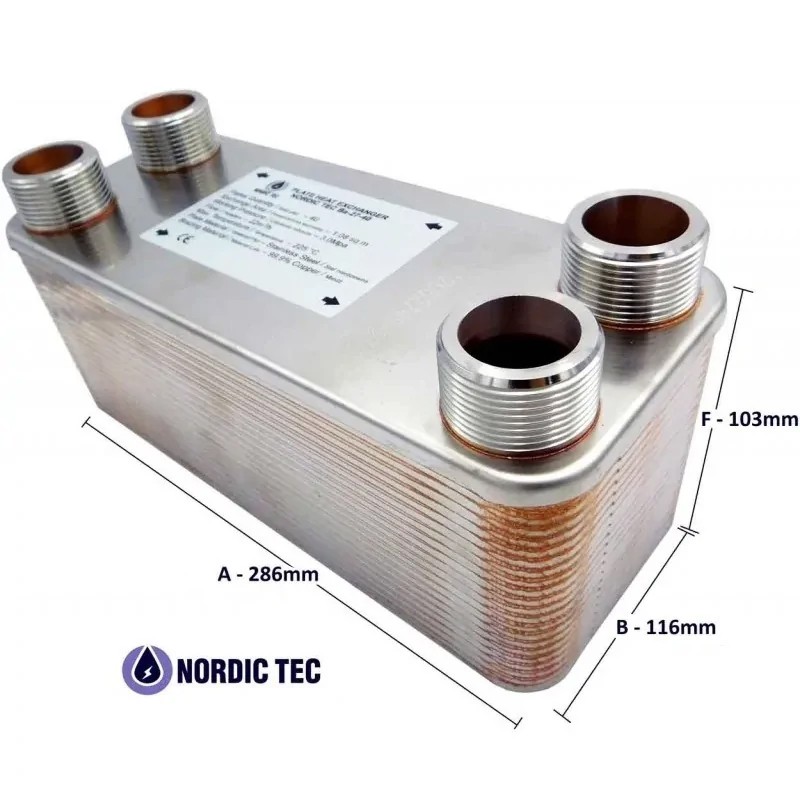

Mått för den termiska växlaren med 40 plattor - Ba-32-40
(A) - 286 mm
(B) - 116 mm
(F) - 104 mm
(C) - 243 mm
(D) - 72 mm
______
Vanliga frågor från kunder:
Kan plattvärmeväxlaren Nordic Tec Ba-32-40 fungera med glykol eller liknande vätskor?
Svar: Glykol eller liknande frostskyddsvätskor betraktas inte som aggressiva medier och kräver därför inte special plattvärmeväxlare tillverkade av specifika material. För system med glykol används standardvärmeväxlare i stål. Det är dock viktigt att vara uppmärksam på de termiska egenskaperna hos glykol. Denna vätska fryser inte (vilket är anledningen till att den används i system som är utsatta för frost), men den överför inte värme lika effektivt som vatten. Glykol minskar värmeöverföringen: ju högre koncentrationen är (vanligtvis blandas den med vatten i proportionerna 30/70 eller 50/50), desto mer hindrar den värmeväxlarens funktion. Detta bör beaktas vid val av värmeväxlare, vilket innebär att en något större enhet kan behövas. Om glykol används på ena sidan av systemet med en koncentration på 50/50 av vatten och glykol bör värmeväxlarens värmeöverföringsyta vara cirka 15 % större än den för en värmeväxlare i ett vatten/vatten-system.
Hur stor är värmeförlusten i en plattvärmeväxlare i ett värme- eller tappvarmvattensystem?
Denna fråga, även om den ställs ibland, har ingen teknisk grund. Med rätt val av plattvärmeväxlare och korrekt anslutning av enheten är förlusten praktiskt taget obefintlig, mindre än 1°C. Det finns en myt om att användningen av plattvärmeväxlare alltid innebär en förlust på 5 eller 10 °C, men detta är klart nonsens. Om vi reflekterar seriöst skulle vi dra slutsatsen att om detta var sant skulle användningen av värmeväxlare vara helt oekonomisk och denna teknik skulle inte ha överlevt på marknaden. I verkligheten fortsätter användningen av dessa enheter i värmesystem att utvecklas framgångsrikt, och efterfrågan på marknaden ökar stadigt. Värmeförlust i en värmeväxlare kan endast uppstå vid uppstart av ett kallt system (när vätskan återvänder kall från systemet) och naturligtvis behöver absorbera mer värmeenergi. Efter några timmars drift minskar värmeförlusten och försvinner, stabiliserar sig nära noll under drift av ett termiskt stabilt system.
En ytterligare tanke som bör reflekteras över när vi hör sådana påståenden är frågan om vart värmeenergin som påstås förloras i värmeväxlaren skulle ta vägen. Kan en värmeväxlare, bestående av tunna stålplattor, verkligen förbruka så mycket värmeenergi som exempelvis några rum i vårt hus? Jag tror att det inte behövs något svar på detta, eftersom påståendet är helt absurt ur ett fysikaliskt perspektiv.
Varifrån kommer myten om förlust i värmeväxlaren? När uppstår förlust i en plattvärmeväxlare?
Som nämnts ovan indikerar förlust i en plattvärmeväxlare oftast ett felaktigt val av enhet eller installationsfel. Nedan listas de vanligaste orsakerna:
- Med en korrekt dimensionerad värmeväxlare uppstår ingen slutlig förlust, det vill säga den kommer att vara nära noll. Ett korrekt val av värmeväxlare innebär att den har en tillräcklig värmeöverföringsyta i förhållande till värmeanordningens effekt (värmepump, kamin eller panna). Om någon har upplevt en stor förlust i värmeväxlaren är det mycket troligt att den helt enkelt varit underdimensionerad, vilket är det vanligaste felet som begås av icke-experter, men tyvärr också av installatörer. Det finns dock också andra möjliga orsaker.
- En överdriven förlust i värmeväxlaren kan också uppstå på grund av en felaktig anslutning. Plattvärmeväxlare måste oftast anslutas i motström. Om installatören ansluter värmeväxlaren utan att följa motströmsprincipen, minskas dess effektivitet och korrekt funktion kan inte garanteras (detta fel är ganska vanligt).
- Ett annat fel som kan påverka korrekt funktion är installation av värmeväxlaren i horisontellt läge, vilket kan orsaka bildning av luftbubblor. I detta fall blir värmeväxlaren igensatt och en effektiv värmeväxling kan inte uppnås. Tyvärr är inte alla installatörer medvetna om detta.
- En annan orsak till förlust kan vara felaktig inställning av cirkulationspumparna, särskilt på den varma sidan, eller ett felaktigt val av pumpar.
- En mindre vanlig men lika viktig orsak är avsaknaden av förfilter installerade före värmeväxlaren. Detta kan leda till att värmeväxlaren suger upp föroreningar från systemet när cirkulationspumparna startas och blockerar flödet. Filter måste installeras före värmeväxlaren innan det första systemstarten.
