Vilken plattvärmeväxlare för värmepump?

✅ Vilken värmväxlare ska användas till värmepump?

I följande artikel kommer vi att diskutera valet av rätt värmväxlare till värmepump. Valet av rätt värmväxlare är avgörande för effektiviteten och prestandan för hela systemet. Det finns många råd och kriterier som bör beaktas vid val av plattvärmväxlare. Först och främst måste tekniska parametrar som effekt, arbetstemperatur och vätskeflöde beaktas. Dessutom är det viktigt att tänka på materialet som värmväxlaren är tillverkad av, samt dess storlek och konstruktion. Ett felaktigt val kan ha allvarliga konsekvenser för både värmepumpens prestanda och hela systemet. Om värmväxlaren är för liten eller av fel material kan det leda till låg effektivitet hos värmepumpen, höga driftskostnader och fel. Därför är det värt att konsultera en professionell innan man tar ett slutgiltigt beslut.

Vad är en värmepump? Går det utan värmväxlare?

Värmepump är en uppvärmningsanordning som använder termisk energi från omgivningen och omvandlar den till termisk energi för att värma luften i byggnaden och för att värma upp varmvatten. Den fungerar på principen att värme överförs mellan två miljöer - genom att kyla en och värma den andra. När det gäller installation av centralvärme tar värmepumpen termisk energi från luften eller marken och överför den sedan till värmesystemet i huset. Denna form av uppvärmning är mer miljövänlig och energieffektiv än traditionella metoder som gas- eller oljepannor. Värmepumpen kan också leverera varmvatten, vilket är särskilt viktigt i vardagliga aktiviteter som tvätt eller bad.

✅ Det finns många typer av värmepumpar, om du planerar att köpa en - kolla in grundläggande typer av värmepumpar i en annan artikel.

Varför är en värmväxlare nödvändig för en värmepumps funktion?

☑️ Först och främst, vilken värmväxlare för värmepumpen pratar vi om - det kan finnas 2...

Först är det värt att nämna att det kan finnas 2 värmväxlare som samarbetar med värmepumpen. Den första är en direkt del av värmepumpen och är nödvändig för dess funktion - detta är den interna värmväxlaren, ofta en freonväxlare, som är motståndskraftig mot höga tryck.

Värmväxlaren (intern) är en nödvändig komponent i funktionen av en värmepump. Värmepumpen fungerar på principen av värmeöverföring, det vill säga överföring av termisk energi från ett medium till ett annat. När det gäller uppvärmning av utrymmen tar värmepumpen värme från den externa miljön, till exempel från luften eller marken, och överför den till byggnadens inre. Den interna värmväxlaren spelar en nyckelroll här genom att möjliggöra överföring av värme mellan kylmedlet och värmemedlet utan direkt kontakt. Tack vare denna process kan värmepumpen effektivt överföra värme till utrymmen, vilket säkerställer effektiv och ekonomisk uppvärmning. Värmväxlaren är därför en oumbärlig komponent som möjliggör effektiv drift av värmepumpen.

När den interna freonväxlaren i värmepumpen går sönder - tyvärr kan vi inte ersätta den med en vanlig plattvärmväxlare, utan vi måste leta efter mer sällsynta vatten-gas-värmväxlare, högtrycksväxlare.

Extern värmväxlare - för monoblock-värmepumpar (mindre vanligt även för split)

Den andra värmväxlaren - plattvärmväxlaren - ibland kallad extern - kan användas för att separera värmepumpen från värmesystemet, till exempel när systemet är gammalt och vi vill skydda värmepumpen från dess potentiellt ohälsosamma miljö (installation i öppet system) - eller när värmepumpens krets innehåller glykol, som skyddar värmepumpen från att frysa. Denna andra värmväxlare är i princip helt oberoende av den första - freonväxlaren - och monteras för ett annat syfte. Den behöver inte alltid monteras.

Den externa värmväxlaren används oftast för monoblock-värmepumpar. Anledningen är enkel - monoblock har en viss risk att frysa (naturligtvis under antagande av ogynnsamma omständigheter, som långvarig strömavbrott under kraftig kyla), eftersom deras huvuddel finns utomhus. Därför fylls de med glykol - och sedan separeras de från vattensystemet med en plattvärmväxlare.

Mindre ofta finns det behov av att separera split-värmepumpar med en värmväxlare, eftersom de inte har samma risk. Men de separeras också - till exempel för att skydda dem från ett gammalt värmesystem, om någon väljer att montera en värmepump i ett gammalt värmesystem.

✅BLOGG: Hur fungerar en luftvärmepump? | NT

vaermevaexlare-nordic-tec-ba-32-90-1-500-kw

vaermevaexlare-nordic-tec-ba-32-90-1-500-kw 2

I lager

Värmeväxlare Nordic Tec Ba-32-90 1" 500 kW

SE-värmeväxlare-Ba-32-90

449,99 €

Värmeväxlare Nordic Tec Ba-32-80 1" 450 kW

I lager

Värmeväxlare Nordic Tec Ba-32-80 1" 450 kW

SE-värmeväxlare-Ba-32-80

413,99 €

Monteringssats för plattvärmeväxlare DN25 - 1"

I lager

Monteringssats för plattvärmeväxlare DN25 - 1"

SE-WSP-1

137,99 €

Felaktigt vald värmväxlare till värmepump - vad är riskerna?

Freonvärmväxlaren, eller den interna värmväxlaren, är en del av värmepumpen och vi väljer sällan den själva, den levereras vanligtvis av tillverkaren som en del av paketet. Plattvärmväxlaren för att separera värmepumpen från värmesystemet eller varmvattensystemet - väljer vi vanligtvis själva (utan tillverkarens inblandning) och vi bör göra det korrekt eller be om hjälp från en expert.

✅ En felaktigt vald värmväxlare till värmepump kan ha allvarliga konsekvenser. Framför allt kan det leda till minskad effektivitet i värmeöverföringsprocessen. Om värmväxlaren inte är korrekt anpassad till byggnadens behov kanske den inte tillhandahåller tillräckligt med värme, vilket resulterar i ökad energiförbrukning och högre kostnader. Felaktiga parametrar för värmväxlaren kan leda till ökad buller och kortare livslängd för själva värmepumpen. Därför är det viktigt att välja rätt värmväxlare för byggnadens specifika behov för att undvika dessa potentiella problem.

✅ Det vanligaste felet i sådana fall är att välja en för liten värmväxlare, orsakat av brist på erfarenhet (felaktigt val görs tyvärr även av experter).

Hur väljer man rätt plattvärmväxlare till värmepump?

Valet av rätt plattvärmväxlare till värmepump är ett avgörande steg för att säkerställa effektiv drift av hela systemet. Plattvärmväxlare används ofta i värmepumpar på grund av den effektiva värmeöverföringsprocessen mellan vätskor i hela värmesystemet.

När du väljer värmväxlare till värmepump måste du ta hänsyn till de atmosfäriska förhållandena där värmepumpen kommer att arbeta. Om det finns risk för låga temperaturer är det nödvändigt att skydda systemet från frysning. För detta ändamål används ofta glykol, som har en mycket lägre fryspunkt jämfört med vatten (en blandning av glykol och vatten i förhållandet 3:2 fryser först vid -37ᵒC). Därför är det en nyckelfaktor i detta fall att glykol kan användas med den valda värmväxlaren.

När du väljer plattvärmväxlare bör du vara uppmärksam på dess effektivitet, konstruktion och material för att säkerställa optimal drift av hela systemet. Valet av rätt plattvärmväxlare till värmepump är en utmaning som kräver noggrann analys av alla faktorer som påverkar dess funktion. Värmeöverföring är en nyckelprocess i värmepumpar, därför är det mycket viktigt att säkerställa effektiv drift av plattvärmväxlaren.

Val av värmväxlaryta till värmepump - beräkningar

Leverantören av värmväxlare till värmepumpar Nordic Tec använder en omräkningsfaktor för val, det vill säga de föreslår ett korrekt förhållande mellan värmväxlarens värmeöverföringsarea och värmepumpens effekt, beroende på matningstemperaturerna som värmepumpen ska leverera till vårt system. Omräkningsfaktorn gäller naturligtvis plattvärmväxlare från Nordic Tec:

✅ För CV/TVV-system som arbetar vid min. ca 50°C - för varje 10 kW värmepump bör en värmväxlare med en värmeöverföringsarea på ca 1,50 m² väljas
✅ För CV/TVV-system som arbetar vid min. ca 30-35°C - för varje 10 kW värmepump bör en värmväxlare med en värmeöverföringsarea på upp till 3,00 m² väljas

Det är lätt att se att det första fallet vanligtvis gäller byggnader baserade på radiatorvärmesystem, medan det andra oftast hänvisar till golvvärme. System som matas med mellanliggande temperaturer eller blandade system - radiatorer/golvvärme - bör behandlas proportionellt och värmväxlaren bör väljas därefter.

Värmväxlare - beräkningar vid användning av glykol eller vatten

Omräkningsfaktorn för val av värmväxlare Nordic Tec till värmepumpar tar hänsyn till användningen av glykol, som påverkar värmeöverföringen negativt. Om vatten utan glykol används på båda sidor av värmväxlaren (värmepumpens krets är fylld med vatten) - kan dessa omräkningsfaktorer minskas med cirka 10%.

Hur väljer man värmväxlare till värmepump beroende på matningstemperaturen?

Vid val av värmväxlare till värmepump uppstår också ett vanligt misstag hos nybörjare när det gäller bedömning av förväntad matningstemperatur. I många fall anger investerare i värmepumpar vid denna tidpunkt den högsta temperaturen som värmepumpen kan uppnå, till exempel 65 °C eller 70 °C, och upprepar detta från reklambroschyren från värmepumpsbutiken. Detta har inget att göra med verkligheten, arbete vid denna temperatur skulle innebära enorma kostnader och energiförbrukning, snabb slitage av värmepumpen, för att inte tala om att det i praktiken inte finns någon mening med att mata värmesystemet med sådana temperaturer. Det är nödvändigt att konsultera en expert och fråga vid vilka temperaturer - enligt antaganden - detta system ska arbeta optimalt.

Ett bra val för värmepumpen är följande lödda plattvärmväxlare som finns i Nordic Tecs sortiment, inklusive alla de som förekommer mellan raderna i denna artikel. Alla har ganska stora värmeöverföringsareor, men valet beror naturligtvis på värmepumpens effekt, dess arbetsvillkor och de tidigare nämnda faktorerna.

Värmeväxlare värmepump 16-kW Nordic Tec Ba-32-70 SE4

Värmeväxlare värmepump 16-kW Nordic Tec Ba-32-70 SE4 2

I lager

Värmeväxlare Nordic Tec Ba-32-70 1" 390 kW

SE-värmeväxlare-Ba-32-70

372,50 €

Värmeväxlare Nordic Tec Ba-32-60 60 kW SE7

Värmeväxlare Nordic Tec Ba-32-60 60 kW SE7 2

I lager

Värmeväxlare Nordic Tec Ba-32-60 1" 330 kW

SE-värmeväxlare-Ba-32-60

326,50 €

Plattvärmeväxlare 120 kW Nordic Tec Ba-60-60 1 1/4" 660 kW

Plattvärmeväxlare 120 kW Nordic Tec Ba-60-60 1 1/4" 660 kW 2

I lager

Värmeväxlare 60 plattor Nordic Tec Ba-60-60 1 1/4" 660 kW

SE-värmeväxlare-Ba-60-60

542,99 €

Vad kännetecknar en bra värmväxlare för värmepump?

En bra värmväxlare för värmepump kännetecknas av flera viktiga egenskaper. Först och främst bör materialet som den är tillverkad av vara hållbart och korrosionsresistent. I detta fall används ofta rostfritt stål 316L, som har hög motståndskraft mot miljöpåverkan och är lätt att hålla ren.

En annan viktig egenskap är lämplig effekt, det vill säga förmågan att överföra tillräckligt med termisk energi från källan till målbäraren.

Stor yta på värmväxlarens plattor - en garanti för korrekt drift av värmepumpen

✅ Värmväxlaren för värmepumpen bör också ha en lämplig värmeöverföringsarea (sådana modeller börjar från 0,8-1,0 m² platyta och uppåt) för att säkerställa effektiv värmeöverföring. Ju större yta, desto större möjlighet att överföra värme, vilket ökar effektiviteten och prestandan hos värmepumpen. Ju större yta på värmväxlarens plattor, desto närmare kommer vi möjligheten att låta värmepumpen arbeta vid lägre temperaturer - detta garanterar lägre energiförbrukning, det vill säga besparingar - samt statistiskt sett lägre felrisk på grund av minskat slitage. Investering i en större värmväxlare kan därför vara lönsam i det långa loppet, även om kostnaden för värmepumpen blir högre än för plattvärmväxlare för pannor eller kakelugnar.

Värmväxlaren bör också vara väl utformad strukturellt för att möjliggöra smidig flödesströmning och minimera flödesmotstånd. Dessutom är det viktigt att värmväxlaren är lätt att underhålla och serva, vilket möjliggör snabb och effektiv rengöring samt eventuella reparationer. Alla dessa egenskaper är avgörande för effektiv drift av värmepumpen och säkerställande av termisk komfort i byggnader.

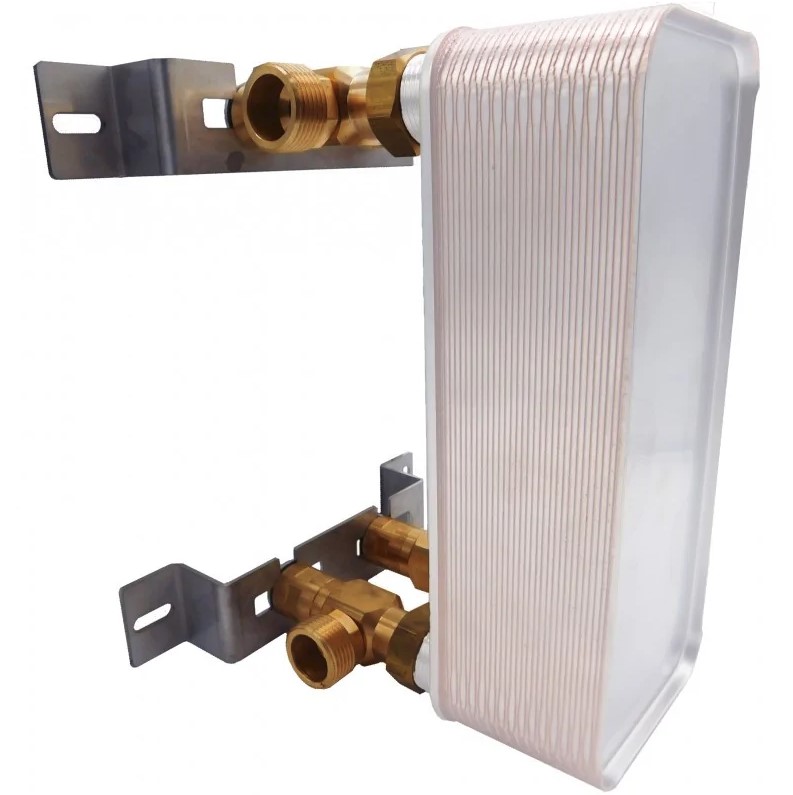

För att säkerställa tillgång och smidig demontering av värmväxlaren från värmepumpens installation (för service, rengöring etc.) är det värt att överväga att montera den på en monteringsställning, som på bilden nedan, vilket garanterar detta.

värmväxlaren en monteringsställning av värmepumpen

Hur ansluter man en plattvärmväxlare till en värmepump?

För att korrekt ansluta en plattvärmväxlare till en värmepump i ett centralvärmeinstallation måste man följa några viktiga steg. Först bör man rengöra ytan där värmväxlaren ska monteras och säkerställa tillräckligt med utrymme för installationen. Därefter bör man kontrollera att värmepumpen är korrekt förberedd och att alla komponenter är i gott skick och korrekt anslutna. Om det behövs bör man också säkerställa lämpliga skydd mot överbelastning och kontrollera att alla delar av installationen uppfyller säkerhetsnormer.

Efter att ha säkerställt att värmepumpen är helt klar kan man börja ansluta plattvärmväxlaren. Man bör bestämma en lämplig plats för värmväxlaren och kontrollera att den är korrekt monterad och inte har lösa delar. Därefter bör man ansluta matnings- och returrör från värmepumpen till rätt anslutningar på värmväxlaren. Det är viktigt att säkerställa korrekt tätning av anslutningarna för att undvika läckor.

✅ Vi bör komma ihåg att de flesta plattvärmväxlare är motströmsenheter och att vi inte alltid fritt kan välja flödesriktning. I detta fall bör man följa tillverkarens instruktioner. De flesta av oss vet vad motströmsprincipen innebär - men det skadar inte att påminna: Vätskor inuti värmväxlaren bör flöda i motsatta riktningar för att uppnå längre kontakt och bättre värmeutbyte.

Efter att ha anslutit alla nödvändiga rör och ledningar bör man kontrollera att installationen fungerar korrekt. Man bör kontrollera att värmväxlaren korrekt tar emot värme från värmepumpen och överför den till centralvärmeinstallationen, med tanke på att den så kallade värmeförlusten vid uppstart är högre och bör stabiliseras efter initial uppvärmning av systemet. Om allt fungerar korrekt kan man börja med slutliga justeringar och inställningar, såsom temperatur och vattenflöde, för att säkerställa optimal drift av hela installationen.

Hur sköter man en plattvärmväxlare ansluten till en värmepump?

För att säkerställa korrekt funktion av värmepumpen bör man regelbundet kontrollera tillståndet hos de värmväxlare som är anslutna till den. Renheten hos plattvärmväxlaren är en nyckelfaktor för att upprätthålla dess effektivitet.

Med tiden, vanligtvis över åren, kan avlagringar och föroreningar som kalk, rost och smuts samlas på värmväxlarens plattor. Dessa avlagringar minskar värmeöverföringen, vilket leder till lägre effektivitet hos värmväxlaren, och därmed måste värmepumpen kompensera genom högre energiförbrukning.

Regelbunden rengöring av värmväxlare möjliggör borttagning av dessa avlagringar och återställning av optimal effektivitet hos värmväxlaren. Det är också viktigt att övervaka och upprätthålla lämpliga driftparametrar för värmepumpen, såsom temperatur, tryck och flöde. Om det finns glykol på ena sidan av värmepumpen och vatten i ett slutet system på den andra sidan kan vi vara optimistiska - eftersom problemet med kalkavlagringar i ett slutet system inte är lika akut. En sämre situation är arbete i ett öppet system, där det är värt att övervaka värmväxlarens funktion oftare och agera vid behov.

Skötsel av plattvärmväxlare ansluten till värmepump är nödvändigt för att upprätthålla optimal effektivitet och långsiktig drift av hela systemet.

Förebyggande åtgärder mot kalk i system med värmepumpar och värmväxlare

Det är också värt att tänka på förebyggande åtgärder mot det som är den största fienden för värmesystem, nämligen pannsten, det vill säga kalkavlagringar som minskar systemets effektivitet och påskyndar slitage på utrustning som värmepumpar och pannor. Det är också skadligt för värmväxlare, även om det sker långsamt - vanligtvis ackumuleras det över åren.
✅ För att förebygga detta fenomen fungerar IPSE-hårda vattenfilter utmärkt. De fungerar på principen om ett galvaniskt element inuti som genererar en liten spänning på 5-6 V. Denna spänning är obetydlig men tillräcklig för att omvandla grundämnen som är ansvariga för vattnets hårdhet - såsom kalcium - till aragonit (det vill säga förlora potentialen att bilda kalkavlagringar). Dessa enheter fungerar sämre för att reducera befintlig kalk i värmväxlare eller rörledningar - men de visar ändå viss effekt.
