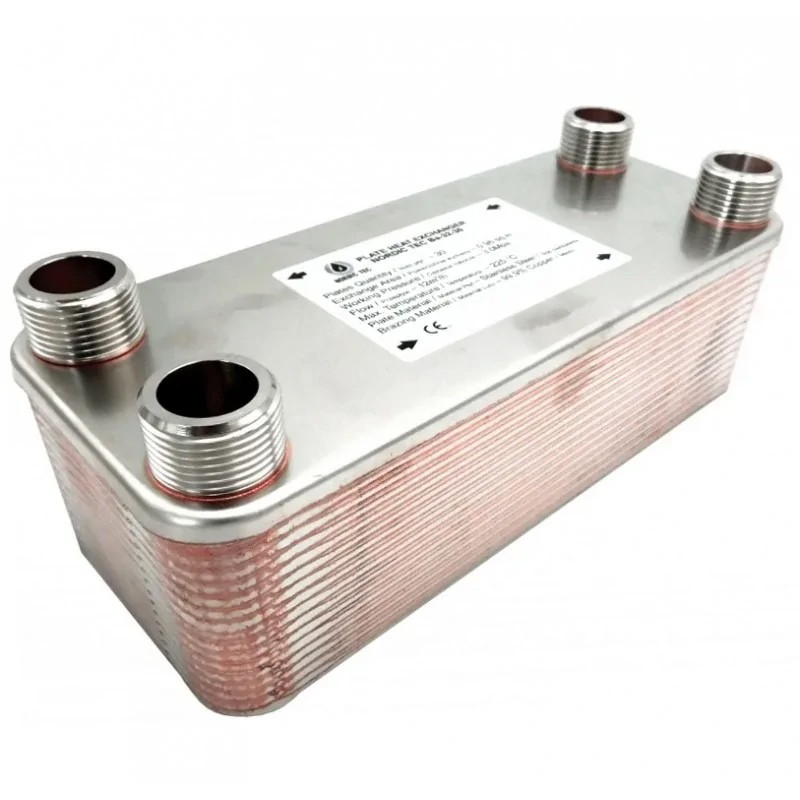

Plattvärmeväxlare Nordic Tec Ba-27-30 5/4" 175 kW

Värmeväxlare för värmesystem Nordic Tec Ba-27-30 - 4x 1 1/4", 30 plattor

Värmeväxlare för värmesystem - anslutningar 4x 1 1/4", 30 plattor

Tekniska data - Plattvärmeväxlare 1 1/4 tum Nordic Tec Ba-27-30

• Material på plattor: rostfritt stål L316
• Lödmaterial: koppar (99,99%)
• Plattor: stål - varje platta är 0,40 mm tjock
• Temperaturintervall: från -185,0 grader till +230,0 grader Celsius
• Flödeskapacitet: 12 m³/h
• Arbetstryck: 30 bar (testad vid 45-60 bar)
• Anslutningsdiameter: 1 1/4 tum
• Plattornas yta: 0,540 m²

Dimensioner - Värmeväxlare Ba-27-30 1 1/4"

(A) - 286 mm

(B) - 116 mm

(C) - 80 mm

 (D) - 234 mm

(F) - 63mm

Den vanligaste användningen av värmeväxlaren Ba-27-30 med 5/4" anslutningar

Denna plattvärmeväxlare är designad för system där flödet är av stor betydelse, vilket är anledningen till att den har en större anslutningsdiameter. Den kan användas både i värmesystem och kylsystem. Vid valet av denna värmeväxlare är det viktigt att, förutom anslutningarna, uppmärksamma en nyckelparameter, nämligen värmeöverföringsytan, som i detta fall är 0,81 kvadratmeter.

På grund av den stora anslutningsstorleken (1 1/4 tum) används värmeväxlaren Ba-27-30 ofta som oljekylare eller för andra vätskor inom industrin, men den är faktiskt också perfekt för klassiska värmeapplikationer. Den kan enkelt användas i värmepannor, inklusive och kanske särskilt i äldre och icke-moderniserade byggnader med något föråldrade system, där den kan vara mer effektiv än värmeväxlare med 1 tums anslutningar.
