Värmeväxlare med 60 plattor för pannor och kaminer Ba-16-60

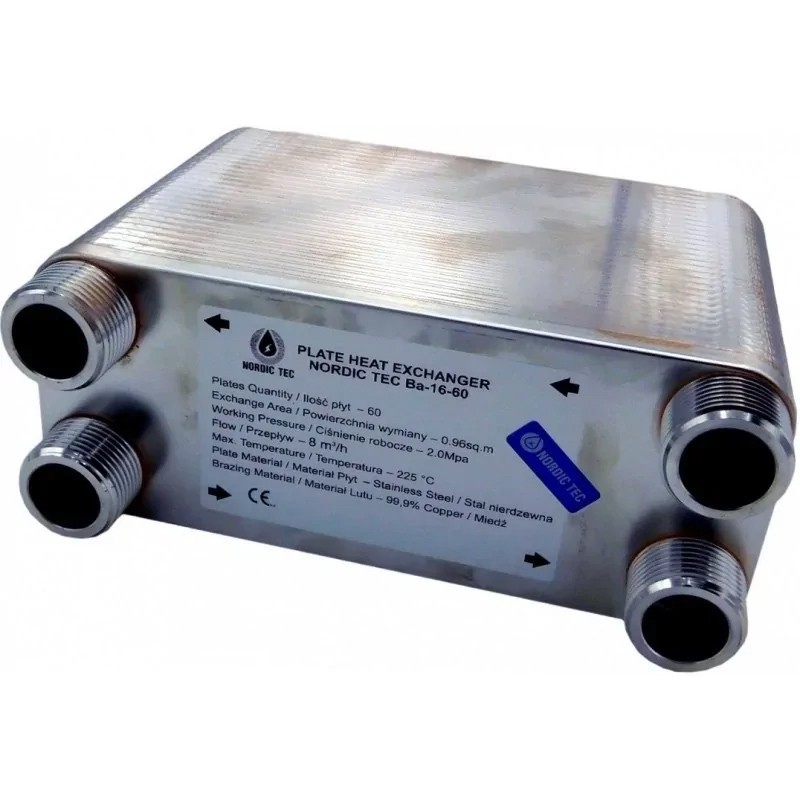

Värmeväxlare Nordic Tec Ba-16-60 1 tum
Tekniska data – Värmeväxlare med 60 plattor NORDIC TEC Ba-16-60:
- Material för plattorna: Rostfritt stål L316
- Lödningsmaterial: Cu - Koppar (99,99 %)
- Plattor: Stål – varje platta är 0,3-0,4 mm tjock
- Temperaturintervall: från -185 grader till +230 grader Celsius
- Flöde: 8 m³/h
- Arbetstryck: < 20 bar (--> testad vid 40 bar)
Värmeöverföringsyta för värmeväxlaren Ba-16-60: 0,96 m²
Den värmeväxlande ytan – alltså helt enkelt ytan på plattorna i värmeväxlaren med 60 plattor som erbjuds i detta förslag – är 0,96 kvadratmeter och är en av de största modellerna i Ba-16-serien.
År 2023 introducerade företaget Nordic Tec även värmeväxlaren Ba-16-70 med 70 plattor i sitt ordinarie sortiment, med en total yta på 1,12 m².
Mått för svetsad platt-värmeväxlare Ba-16-60
(A) - 220 mm
(B) - 90 mm
(F) - 144 mm
(C) - 180 mm
(D) - 52 mm
__________
Rekommenderade tillbehör för värmeväxlare - valfritt val:
Kulventil med termometer på 1 tum för installation med plattvärmeväxlare
Innan du installerar enheter som plattvärmeväxlare rekommenderas det att överväga montering av ventiler för att kunna stänga av vattenflödet och ta bort enheten från systemet vid behov, exempelvis vid ett fel. Detta gäller även för apparater som sällan går sönder, såsom värmeväxlare, eftersom alla enheter kan behöva underhåll. Genom att montera ventiler kan värmeväxlaren enkelt tas bort utan att hela systemet behöver tömmas på vatten, vilket möjliggör nödvändig rengöring. I teorin bör en plattvärmeväxlare rengöras var 12–18:e månad.
Det rekommenderas att installera termometrar vid inlopp och utlopp av värmeväxlaren för att övervaka värmeväxlingsprestandan. Termometrar gör det möjligt att identifiera eventuella problem och vidta åtgärder, till exempel rengöring av värmeväxlaren eller justering av pumpflödet om en temperaturminskning upptäcks i växlaren.

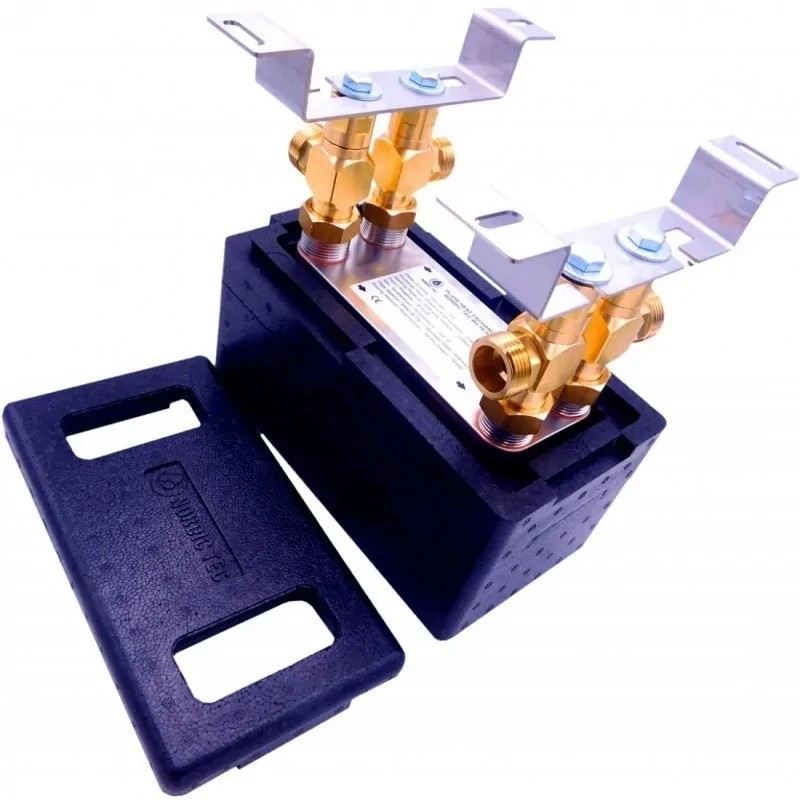

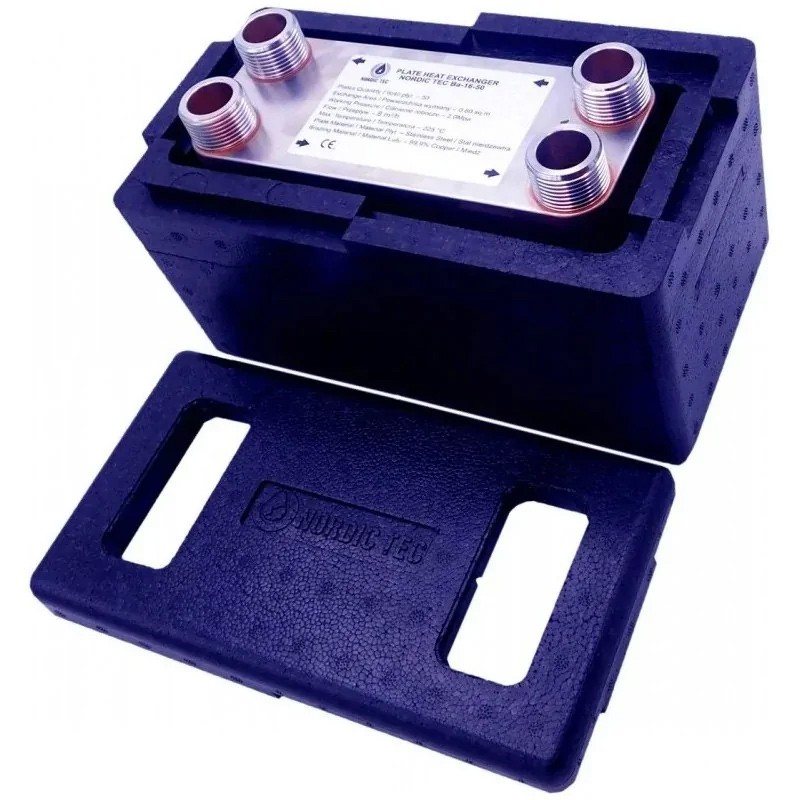

Värmeisolering för plattvärmeväxlare med 60 plattor | Ba-16-60
Isoleringen för Ba-16-värmeväxlaren, tillverkad av svart polypropenskum, används för att minska värmeförluster, det vill säga förhindra att en del av den termiska energin försvinner utanför växlaren. Dessa värmeförluster måste kompenseras genom ökad värmeproduktion från pannan (eller värmepumpen), vilket gör det viktigt att begränsa dem för att undvika onödiga kostnader. Värmeförluster från en oisolerad växlare varierar vanligtvis från några få procent till över 10% av den termiska energin som passerar genom växlaren, beroende på faktorer som matningstemperatur och omgivningstemperatur, men främst på växlarens yta.
Naturligtvis används inte isolering för värmeväxlare som används för kylning.

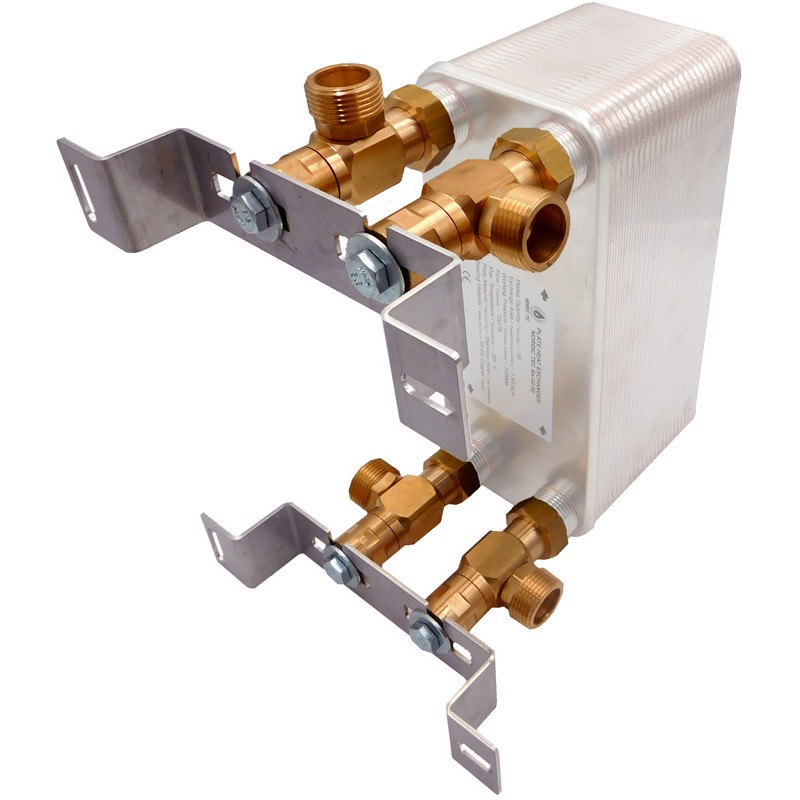

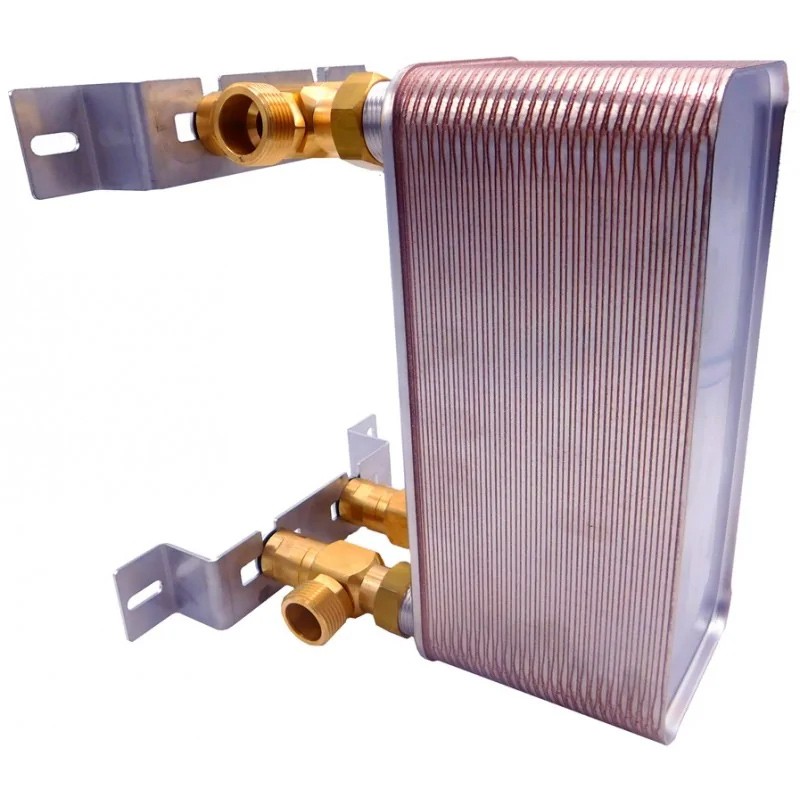

Monteringssats för plattvärmeväxlare på 1 tum | Ba-16
Satsen innehåller alla monteringsdelar för plattvärmeväxlare med 1-tums anslutningar, kompatibel med modellerna Ba-16-60 med en dimension på 1" / DN25. Den färdiga monteringssatsen sparar installatören mycket tid, eftersom det inte är nödvändigt att leta efter varje komponent separat (vilket kan vara svårt). Dessutom erbjuder den stor bekvämlighet vid anslutning av växlarens kopplingar tack vare vridbara fästen. En stor fördel är att växlaren monteras stadigt för många års användning, och stödet förhindrar eventuella mikrovirvlar som kan orsakas av cirkulationspumpar, vilket minskar risken för läckage vid värmeväxlarens anslutningar.
