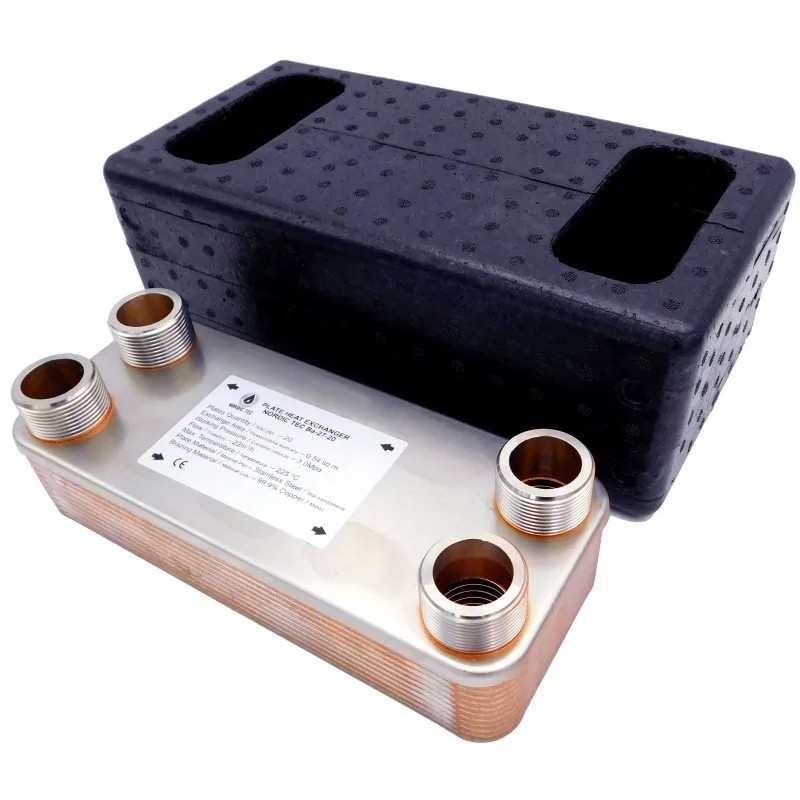

Värmeväxlare med 20 plattor, 1 1/4 tum Nordic Tec Ba-27-20
Anslutningar: 4x 1 1/4", 20 plattor
Tekniska data - Plattvärmeväxlare 1 1/4 tum Nordic Tec Ba-27-20
- Material på plattor: rostfritt stål L316
- Lödmaterial: koppar (99,99%)
- Plattor: stål - varje platta är 0,4 mm tjock
- Temperaturintervall: från -185 grader till +230 grader Celsius
- Flödeskapacitet: 12 m³/h
- Arbetstryck: 30 bar (testad vid 45-60 bar)
- Anslutningsdiameter: 1 1/4 tum
- Plattornas yta: 0,540 m²

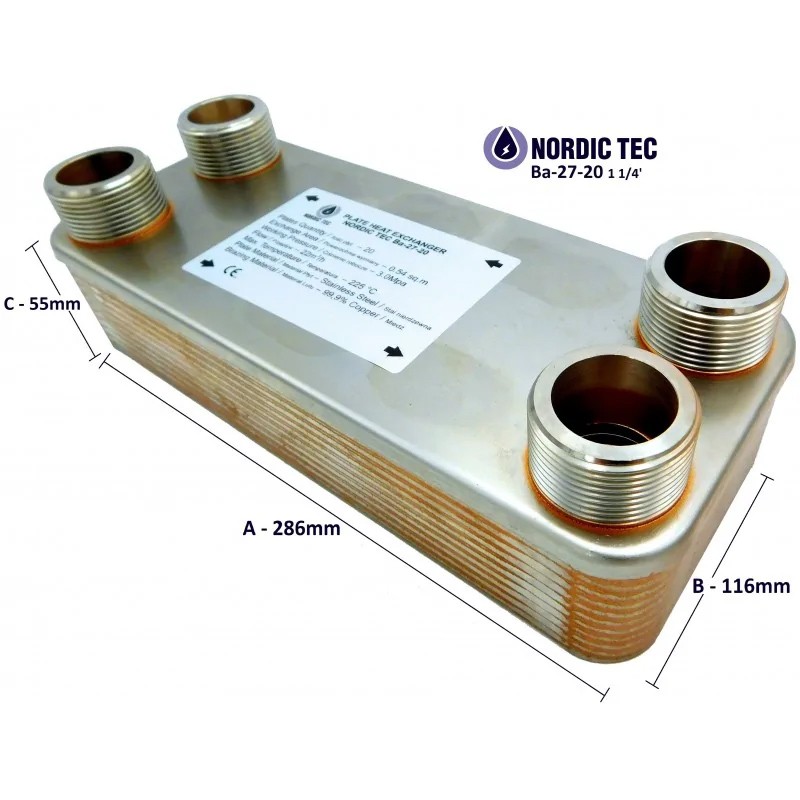

Dimensioner - Värmeväxlare Ba-27-20 1 1/4"
(A) - 286 mm
(B) - 116 mm
(C) - 55 mm
(D) - 234 mm
(F) - 63mm
Användningsområden för värmeväxlare med större anslutningar - 1 1/4" - och dess fördelar
Plattvärmeväxlaren med 20 plattor och 1 1/4" anslutningar utmärker sig genom den stora diametern på anslutningarna i förhållande till värmeöverföringsytan. Detta gör den idealisk för system som kräver högre flöden med minsta möjliga motstånd. Ett exempel på sådana installationer kan vara äldre centralvärmesystem med större rör, där installationen av en värmeväxlare med 1 tums anslutning skulle innebära en betydande minskning av systemets diameter.
Värmeväxlaren Ba-27-20 kan, utöver ovanstående, användas med praktiskt taget alla traditionella värmekällor. Den kan användas med en vattenmantlad kamin, en traditionell bränslepanna (kol, ved) samt med modernare bränslepannor, exempelvis en pelletskamin i ett slutet system eller en kondenserande panna.
Ur ett teoretiskt perspektiv kan en värmeväxlare med 5/4" anslutning även användas med värmepumpar. Dock finns en potentiell nackdel i detta fall, nämligen en otillräcklig värmeöverföringsyta. Det är viktigt att komma ihåg att värmepumpar kräver en noggrann dimensionering av värmeväxlare för att fungera effektivt med låg energiförbrukning. Att endast förlita sig på DN32-anslutningens storlek garanterar inte rätt val; det är särskilt viktigt att ta hänsyn till plattornas yta.
