Huvudsakliga användningsområden för plattvärmeväxlaren: värmepumpar (vatten/glykol), stora värmesystem, kylteknik (vätska-vätska).
Plattvärmeväxlare för uppvärmning med 5/4"-anslutning och en plattlängd på 526 mm. Enheten är utrustad med 40 plattor och har en nominell effekt på 440 kW (höga parametrar). Den kan användas med nästan alla värmekällor, exempelvis större pannor eller pannpaket, men används oftast som plattvärmeväxlare för monoblockvärmepumpar. Det är en vätska-vätska värmeväxlare som är konstruerad för anslutning av värmepumpar i ett vatten-glykolkretslopp, särskilt för enheter som kräver hög vattenflödeskapacitet och lågt tryckfall (möjliggjort av 5/4"-anslutningarna).
✅ Snabb och kostnadsfri leverans av plattvärmeväxlaren i Sverige

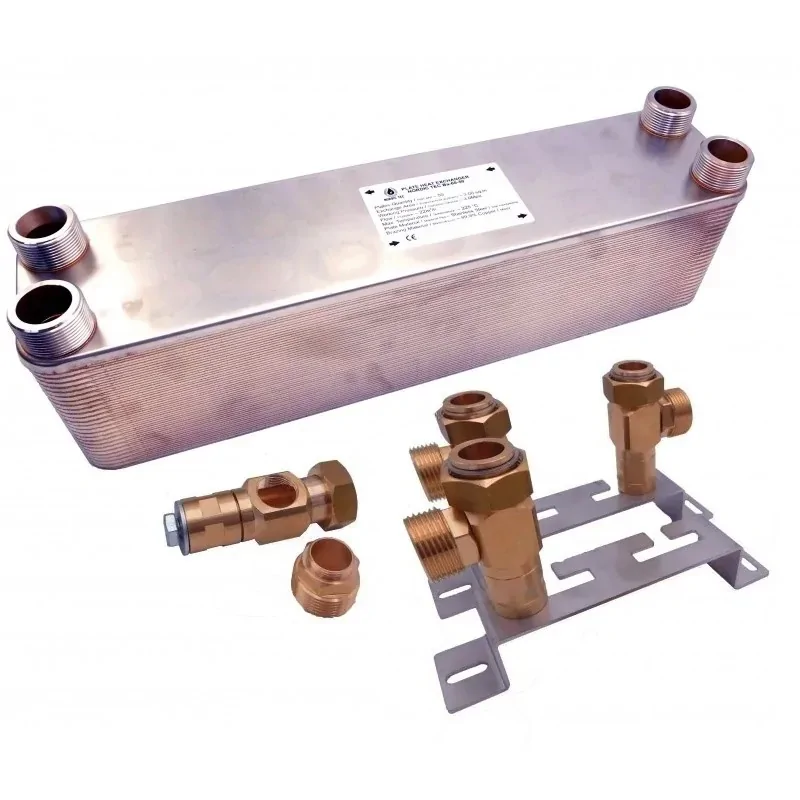

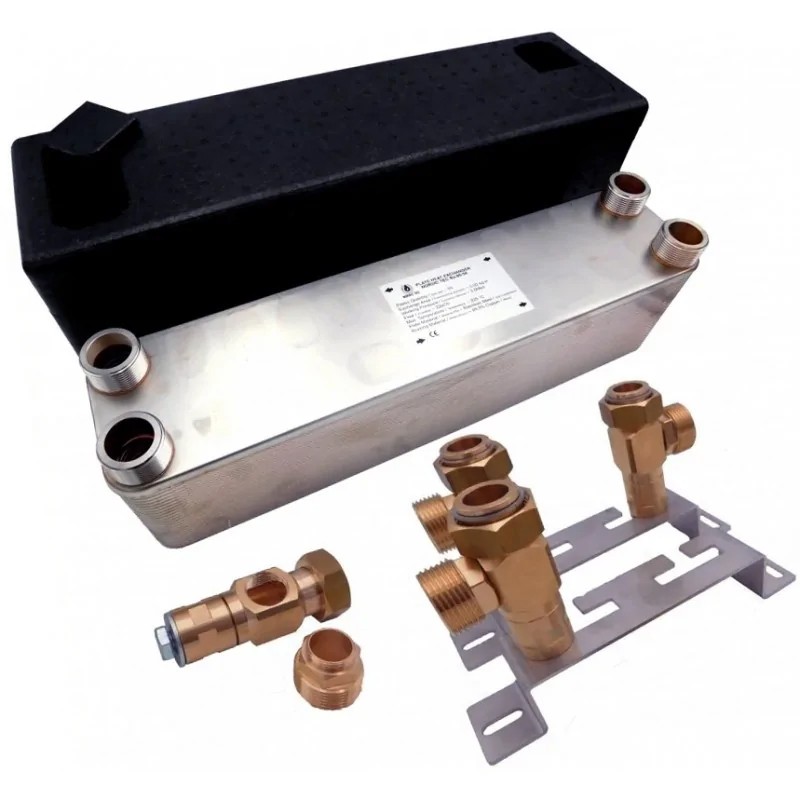

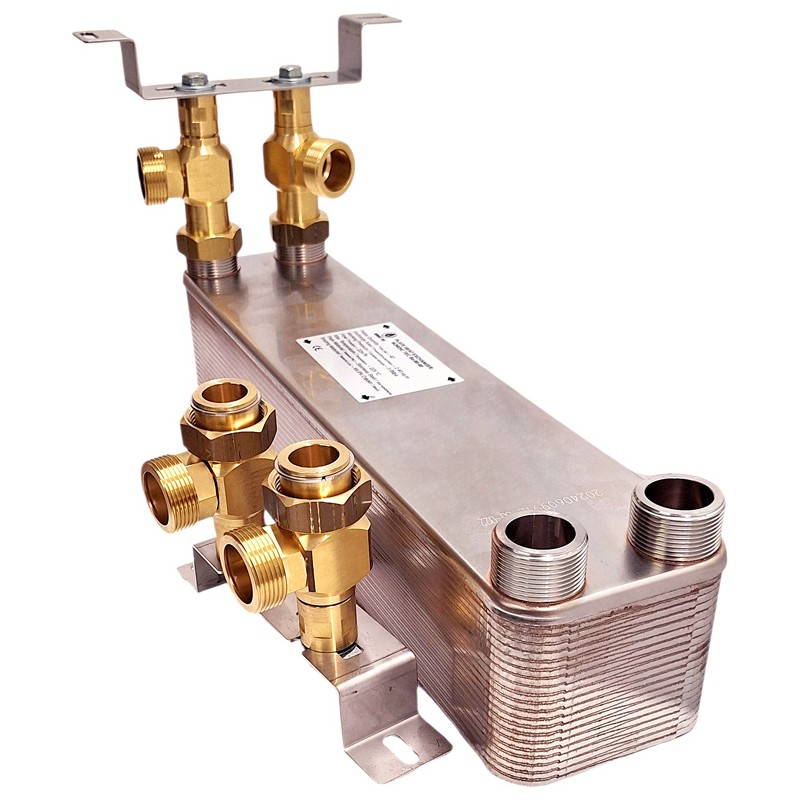

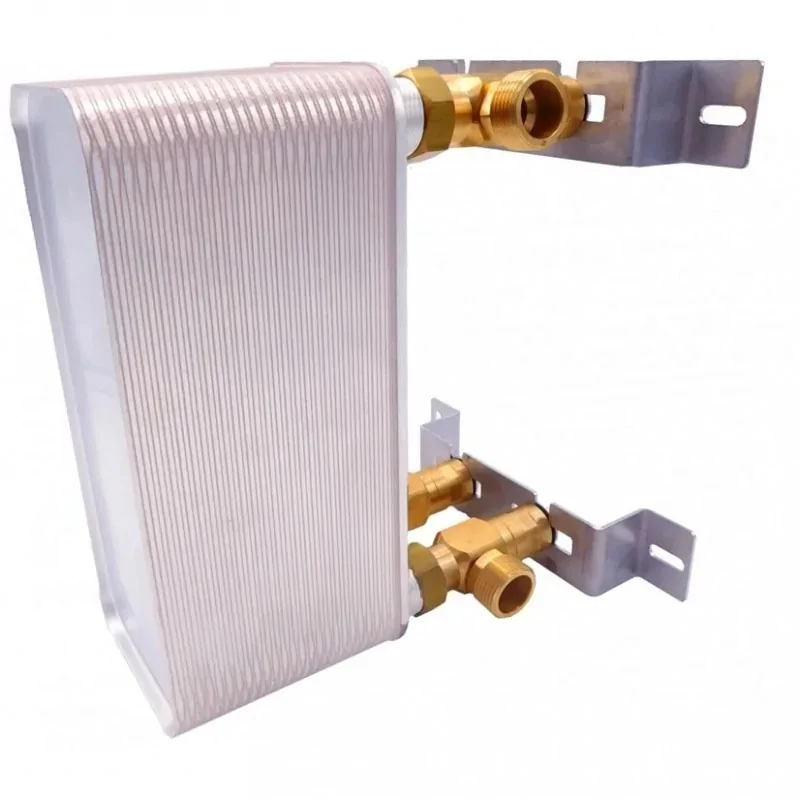

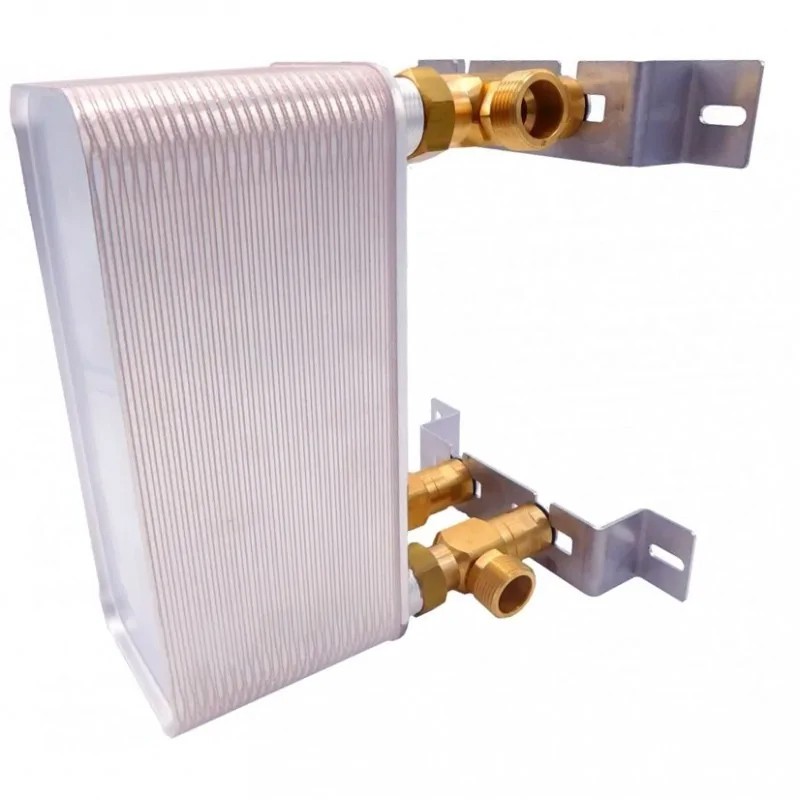

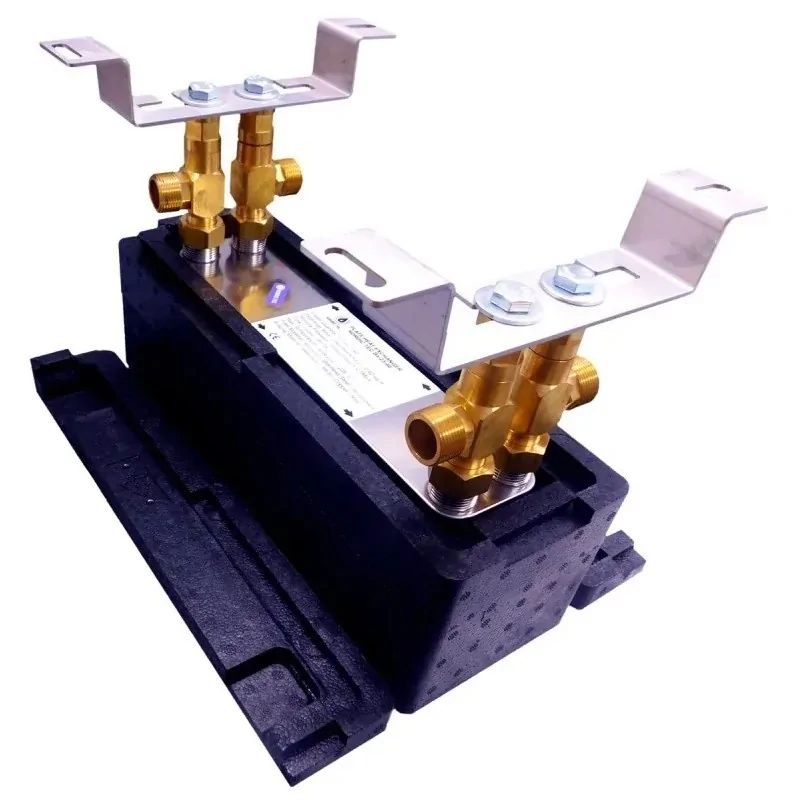

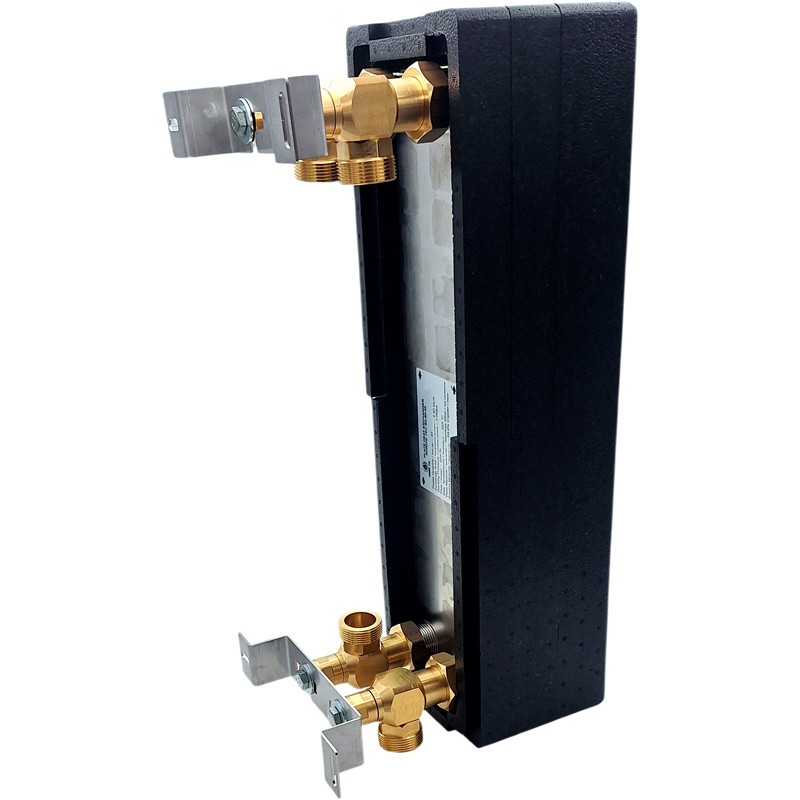

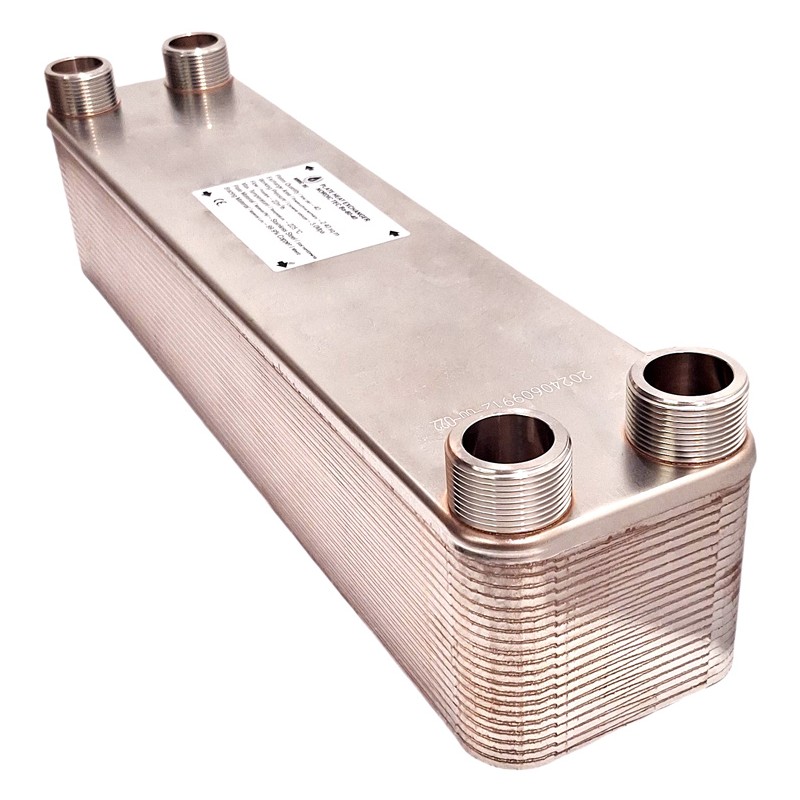

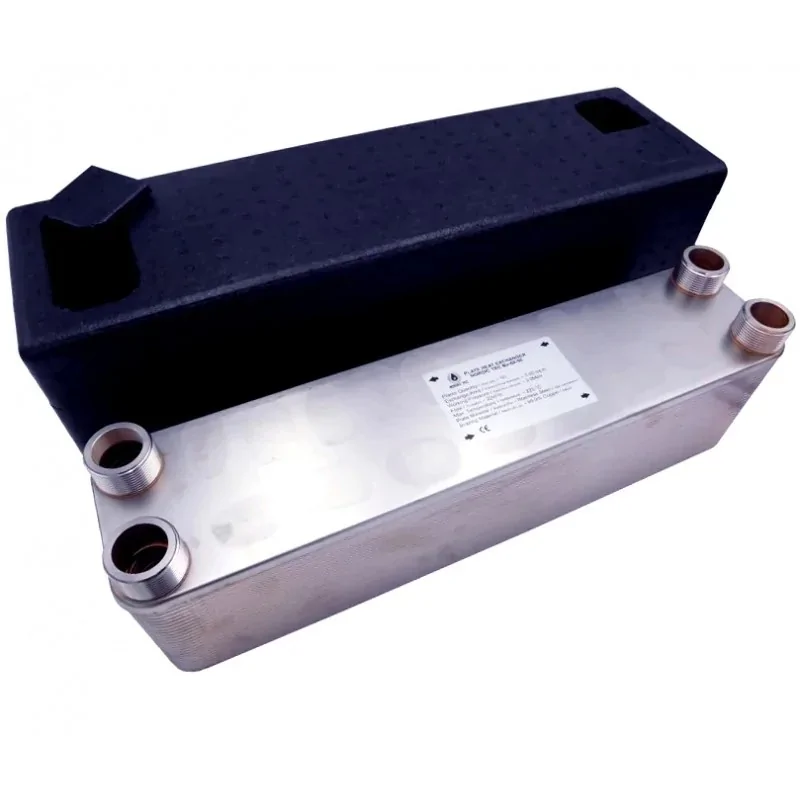

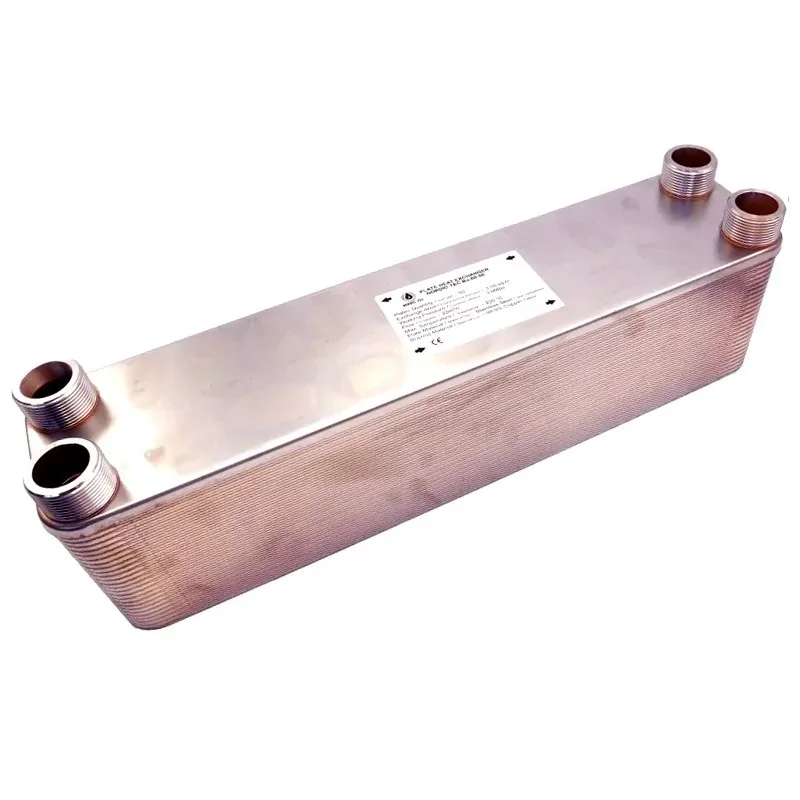

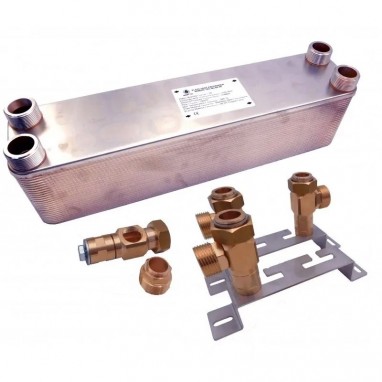

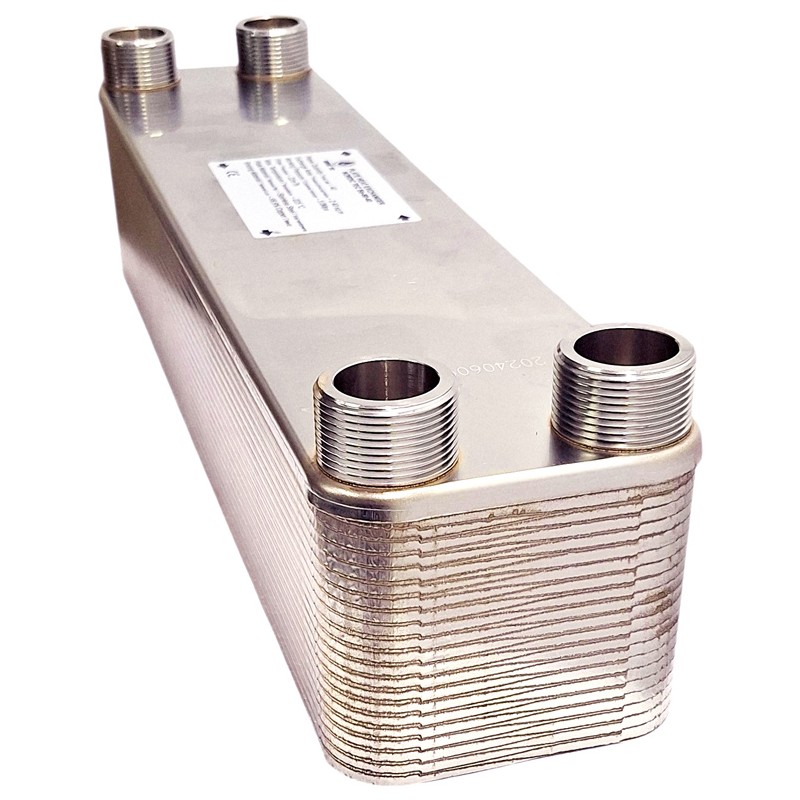

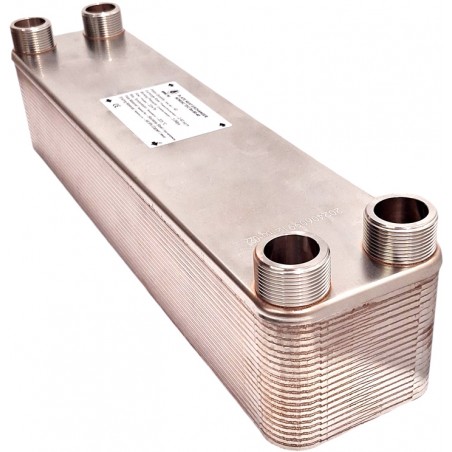

Platt-värmeväxlare för värmepumpar, Nordic Tec Ba-60-40, med 5/4"-anslutningar och 40 plattor
Tekniska data - Värmeväxlare 1 1/4" Ba-60-40:
Ba-60-40 är en plattvärmeväxlare utformad för att överföra termisk energi mellan vätskor. Den ska inte användas med vätskor vid höga tryck (över 30 bar), såsom freon eller gaser, som kan orsaka plötsliga trycktoppar eller fungera vid tryck över 30 bar. Om du letar efter en plattvärmeväxlare för köldmedier som kan användas som kondensor för värmepumpar och är intresserad av en modell liknande denna, rekommenderas modellerna Ba-68-32-F eller Ba-68-40-F.

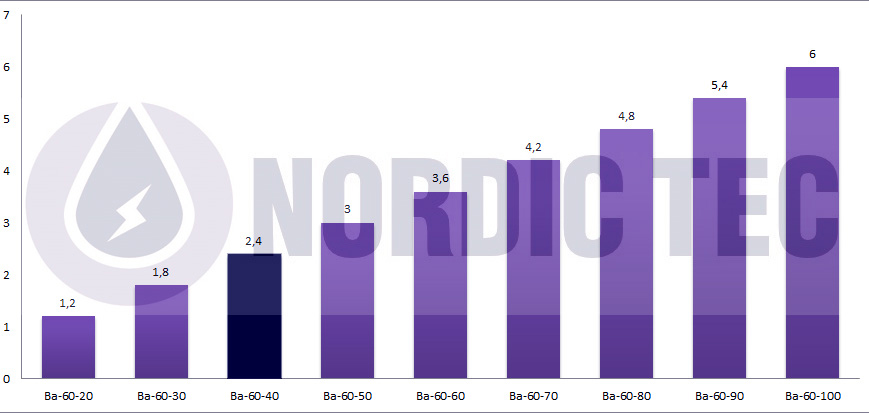

Den värmeväxlande ytan är den viktigaste faktorn och det enda objektiva kriteriet som avgör effektiviteten hos en plattvärmeväxlare. Den ovan beskrivna modellen är utrustad med 40 rostfria stålplattor, var och en med en yta på 0,60 m². Tillsammans utgör de en total yta på 2,40 m². Denna yta möjliggör anslutning till många modeller av värmepumpar, särskilt när de behöver kopplas till centralvärmesystem (till exempel i en glykol/vatten- eller vatten/vattenkrets). Om du behöver en värmeväxlare med större yta, hittar du andra modeller i Ba-60-serien i bilden ovan, även tillgängliga i vår butik.
Varje värmesystem, oavsett om det är en värmepump eller en panna av något slag, måste för att fungera korrekt i ett system med en plattvärmeväxlare, stödjas av en tillräcklig yta på plattorna i själva växlaren. Naturligtvis är detta en förenklad metod, eftersom vi inte går in på detaljer om värmeöverföringskoefficienter och exakta beräkningar för att uppnå specifika prestanda. Ändå är en värmeväxlare med en yta på 2,4 m² redan tillräckligt stor för att användas i vissa system med värmepumpar, men det är alltid nödvändigt att noggrant välja rätt värmeväxlare.
Vanliga användningsområden:
Dimensioner - Plattvärmeväxlare Ba-60-40 1 1/4"
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 105 mm
____
Den ovan nämnda platt-värmeväxlaren Ba-60-40 används ofta för att ansluta en värmepump som arbetar med glykol till ett centralvärmesystem (som använder vatten). Modellen med 40 plattor är särskilt lämpad för detta ändamål tack vare sin relativt stora värmeväxlingsyta på 2,40 m². I praktiken kan den hantera värmepumpar med en effekt på 10 till 20 kW, beroende på framledningstemperaturen som tillhandahålls av värmepumpen. Det är viktigt att komma ihåg att värmesystem där värmepumpen arbetar vid mycket låga temperaturer (t.ex. golvvärmesystem) kräver en större värmeväxlare jämfört med system som drivs vid högre temperaturer (t.ex. med radiatorer).
Plattvärmeväxlaren Ba-60-40 uppfyller alla krav för att hantera stora industribyggnader eller lager. Den kan användas som värmeväxlare för luftvärmare, exempelvis av typen Volcano som drivs av en annan värmekälla, eller med traditionella radiatorer. Växlaren är också lämplig för användning i industrimiljöer eftersom den fungerar bra med glykol, vilket ofta krävs i sådana system.
Med en total yta på 2,4 m² kan den hantera luftvärmare – även drivna av glykol – med en effekt på upp till 90 kW. När det gäller traditionella värmepannor är den maximala effekten liknande och kan, beroende på parametrar, nå upp till 80–90 kW och i moderna system till och med upp till 100 kW. En mycket viktig fördel med Ba-60-seriens växlare, särskilt modellen Ba-60-40, är det låga tryckfallet, vilket spelar en avgörande roll vid uppvärmning av byggnader som industribyggnader och lager.
