Poolvärmeväxlare Nordic Tec B210 61kW

Värmeväxlare för pool 61 kW Nordic Tec B210

Rör-värmeväxlare för pool på 61 kW för uppvärmning av pool
En av de mest populära modellerna av poolvärmeväxlare, uppskattad för sin klassiska storlek och höga prestanda.

Rörvärmeväxlare för pool B210 – Nominell effekt – 61 kW (210 kBTU/h)

Värmeväxlare för pool B210 når en nominell effekt på 61 kW (210 kBTU/h) när de använda vätskorna är vatten/vatten (utan tillsats av glykol eller andra frostskyddsvätskor) och temperaturdifferensen mellan de två sidorna är 60 °C. Detta innebär dock inte att poolvärmeväxlaren kan uppnå en effekt på 61 kW vid lägre matningsparametrar, som de som tillhandahålls av en värmepump.

Om temperaturdifferensen mellan värmebärarvätskan och den uppvärmda vätskan minskar, minskar även den faktiska värmeöverföringskapaciteten (mätt i kW) enligt följande schema:

• vid 50 °C = 85 % | 51 kW
• vid 40 °C = 70 % | 42 kW
• vid 30 °C = 55 % | 33 kW

Vid användning av andra värmebärarvätskor med olika värmeöverföringskapacitet, såsom glykol, bör värdet 61 kW betraktas som rent vägledande.
Om en frostskyddsvätska som glykol används minskar värmeöverföringseffektiviteten med cirka 8–15 %, beroende på glykolens koncentration. Detta är en viktig aspekt att ta hänsyn till vid valet av en poolvärmeväxlare.

Utförande: Rostfritt stål S316 (utan tillsatser) - designat för att fungera med klorerat vatten, även högt klorerat.

✅ Användningsområde (medier) - Värmeväxlare för pool B210 är designad för sötvatten; användning med vatten som innehåller salttillsatser eller havsvatten rekommenderas inte.

Nominella flöden:

• Värmebärare / värmekällans sida: 35 l/min
• Uppvärmt medium / poolvatten: 242 l/min

Arbetstryck: upp till 6 bar - Testtryck: 10 bar

Anslutningar för medier:

• 2x 1 1/2 tum
• 2x 1 1/2 tum

Rekommenderad poolvolym:

• Upp till 70 m³ nominellt, med en temperaturdifferens mellan vätskorna på 60 °C (som angivet ovan) och med lämpliga flödesnivåer.
• Observera att den angivna poolvolymen ovan kan hanteras korrekt av poolvärmeväxlaren B210 endast om lämpliga parametrar säkerställs, det vill säga en värmebärarvätska med en temperatur som är 60 °C högre än poolvattnet och adekvata flöden, som specificeras i beskrivningen.
• I praktiken hanterar poolvärmeväxlaren B210 oftare mindre pooler, beroende på den använda värmekällan.

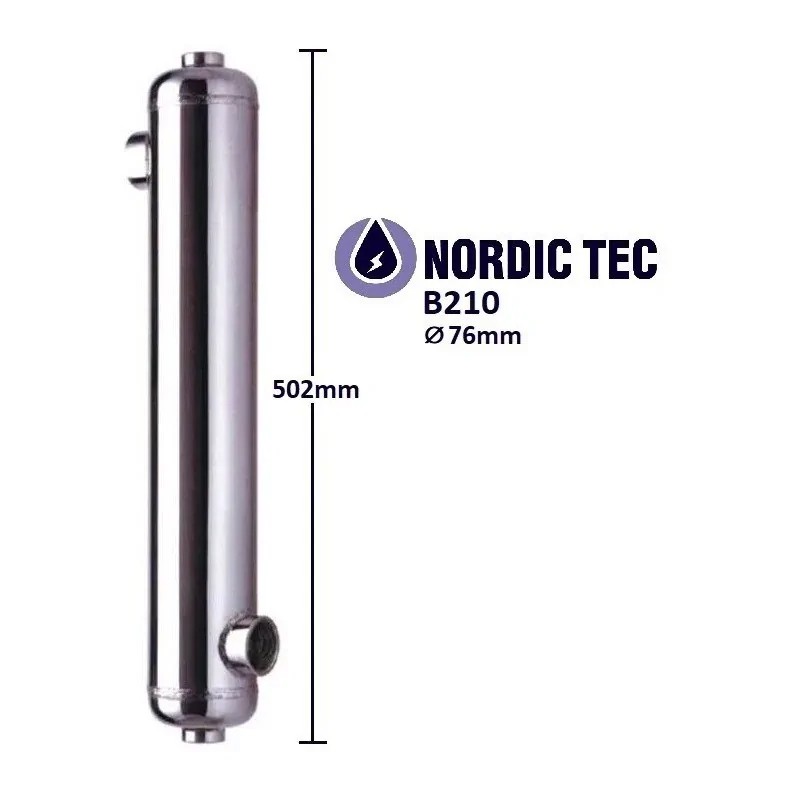

Mått:

• Längd med vattenanslutningar: 502 mm
• Diameter: 76 mm

Värmeöverföringsyta för värmeväxlaren för pool B210: 0,44 m²

Anslutningsmetod för värmeväxlare för pool - B210 till värmesystemet

Den huvudsakliga metoden för att ansluta värmeväxlaren B210 för pool - är motströmskoppling. Ingen annan metod garanterar optimal effektivitet för uppvärmning av poolen. Nedan beskrivs hur motströmskopplingen fungerar, med hänvisning till diagrammet ovan som visar anslutningarna för värmeväxlaren.

• K1 - Inlopp för värmebärarvätskan
• K2 - Utflöde för uppvärmd vätska
• K3 - Inlopp för uppvärmd vätska
• K4 - Utflöde för värmebärarvätskan

Poolvärmeväxlare, inklusive modellen B210 på 61 kW, kopplas motströms för att uppnå maximal effektivitet vid uppvärmning av poolen. Anslutning enligt schemat ovan följer principen om motströmsflöde och det rekommenderas att följa detta. Om detta inte görs minskar enhetens effektivitet och poolen kanske inte når önskad temperatur.

Poolvärmeväxlare - Nordic Tec B210

Fördelar med rörvärmeväxlare jämfört med plattvärmeväxlare

Fördelarna med en poolvärmeväxlare (rörvärmeväxlare) jämfört med plattvärmeväxlare börjar med det faktum att den har en betydligt större kanal som möjliggör ett högre flöde i denna kanal. Denna större kanal är naturligtvis avsedd för pooluppvärmning, medan plattvärmeväxlare generellt har kanaler av samma storlek på båda sidor. Vid uppvärmning av en pool är det tydligt att massflödet på poolsidan måste vara avsevärt högre, vilket gör det möjligt att jämnt värma stora mängder vatten utan att introducera små mängder varmt vatten, vilket skulle vara obekvämt och ibland farligt.

Dessutom genererar poolvärmeväxlare nästan inget flödesmotstånd, det vill säga de har praktiskt taget inga tryckförluster. Detta påverkar inte negativt cirkulationspumparnas energiförbrukning i poolsystemet, medan plattvärmeväxlare orsakar betydande tryckförluster som ökar med högre flödeshastigheter.

En annan aspekt som gör värmeväxlare för pool särskilt lämpliga är avsaknaden av kopparsvetsar (vilket förekommer i plattvärmeväxlare). Poolvärmeväxlare är svetsade i stål och består till 100 % av stål (om det inte handlar om en titanmodell för saltvatten eller bräckt vatten). Kopparsvetsar är den minst resistenta delen mot höga koncentrationer av klor och poolkemikalier och är vanligtvis orsaken till läckage i plattvärmeväxlare i dessa tillämpningar. Dessutom annullerar de flesta tillverkare garantin på plattvärmeväxlare om de används med vatten som innehåller höga koncentrationer av klor.

Soluppvärmning av pool och poolvärmeväxlare B210

Soluppvärmning av poolen är ett värmesystem där solpaneler eller solfångare fungerar som värmekälla för att värma poolvattnet. Under sommaren är detta system mycket effektivt, eftersom solfångarna som placeras på taket kan uppnå mycket höga temperaturer.
Soluppvärmning av poolen har många fördelar: först och främst är det ett kostnadsfritt system, det kräver nästan inga utgifter, förutom för inköp och installation av solfångare. Dessutom är driften helt automatisk och kräver ingen mänsklig inblandning. För uppvärmning av utomhuspooler är det en utmärkt lösning, även om det är viktigt att dimensionera solpanelernas yta korrekt i förhållande till poolens volym.

Soluppvärmning har dock också begränsningar, eftersom den är beroende av väderförhållanden och uppnår maximal effektivitet under varma och soliga dagar, vilket paradoxalt nog är de tider då pooluppvärmning är minst nödvändig. Det är en säsongsbunden värmekälla och inte kontrollerbar av människor.

Poolvärmeväxlarens roll i soluppvärmning av poolen

Systemet för soluppvärmning av poolen drivs av solpaneler fyllda med glykol, en frostskyddsvätska som förhindrar att solfångarna fryser under vintern. För att undvika att glykol blandas med poolvattnet är det nödvändigt att ansluta poolens värmekrets till glykolkretsen via en poolvärmeväxlare, såsom modellen B210 på 60 kW. I detta fall kommer varje krets att ha sin egen cirkulationspump. Utan en värmeväxlare är det inte möjligt att ansluta de två kretsarna utan att blanda dem.
