Gas-vatten värmeväxlaren med 34 plattor är utformad för högtryckstillämpningar där en av vätskorna är en gas (det kan vara nästan vilken gas som helst, freon eller liknande), medan den vätska som fungerar som värmemottagare är en mer traditionell vätska, som används i värme- eller kylsystem, såsom vatten eller vatten med glykol.
✅ Gratis leverans i Sverige
Gas-vätska värmeväxlare - plattmodell för freon för värmepumpar, utformad för att fungera som förångare/kondensor med en effekt mellan 6 och 9 kW.
✅☑️ Kolla in: Katalog över nipplar med gängad SAE-adapter för gas-vatten plattvärmeväxlare

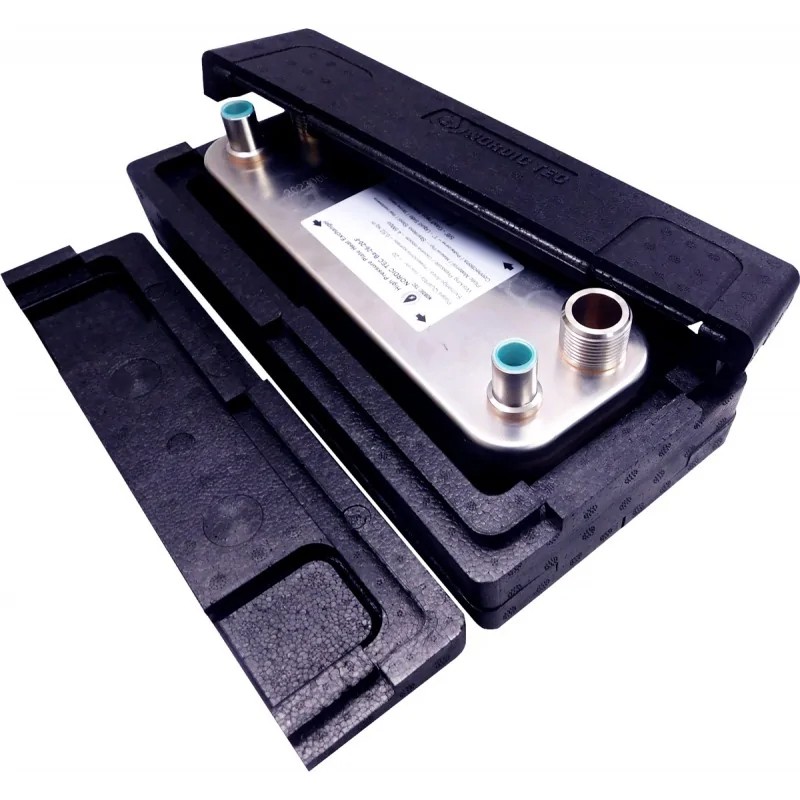

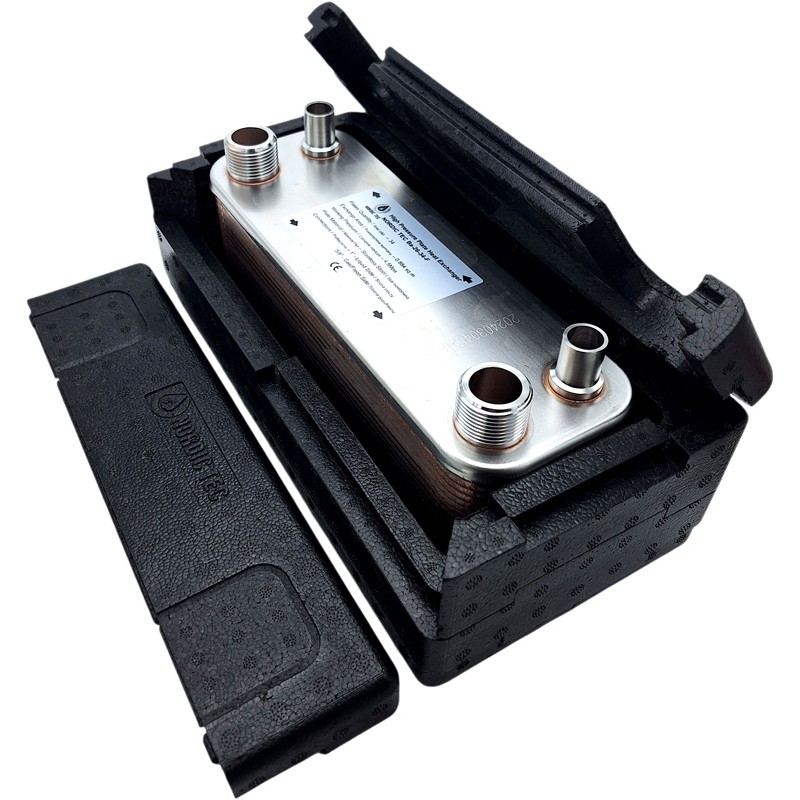

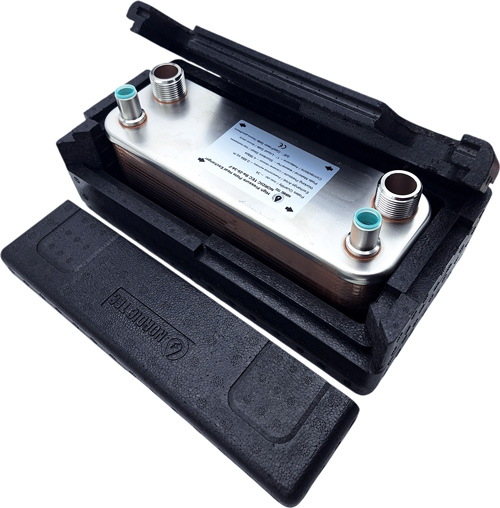

Freonvärmeväxlaren med 34 plattor finns valfritt även med isolering, vilket ökar värmeöverföringens effektivitet genom att minska värmeförlusten utanför enheten. Du kan kontrollera varianterna med eller utan isolering i menyn ovanför produktens pris.
Detta är inte en klassisk plattvärmeväxlare för anslutning av värmepumpar i ett vatten/glykol-system, utan en gasvärmeväxlare avsedd för ett specifikt användningsområde med freon. Termen "värmeväxlare för freon" hänvisar vanligtvis till den mest använda vätskan, men den är naturligtvis kompatibel med andra vätskor som uppför sig på ett liknande sätt i denna typ av tillämpning.
Freonvärmeväxlaren Ba-26-34-F är lämplig för att fungera som kondensor i värmepumpar upp till 9 kW, luftkonditioneringar och liknande enheter. Tack vare anpassningen av en av kanalerna i termer av anslutning och tryckmotstånd kan den användas med kylmedier som R404A, R32 och liknande.
Den grundläggande tekniska parametern som skiljer denna freonvärmeväxlare från traditionella växlare för flytande vätskor är det högre tillåtna arbetstrycket, upp till 4,5 MPa, medan klassiska modeller är certifierade för maximalt 20 eller 30 bar. På detta sätt kan värmeväxlaren fungera med freon, som tenderar att uppnå högre drifttryck.

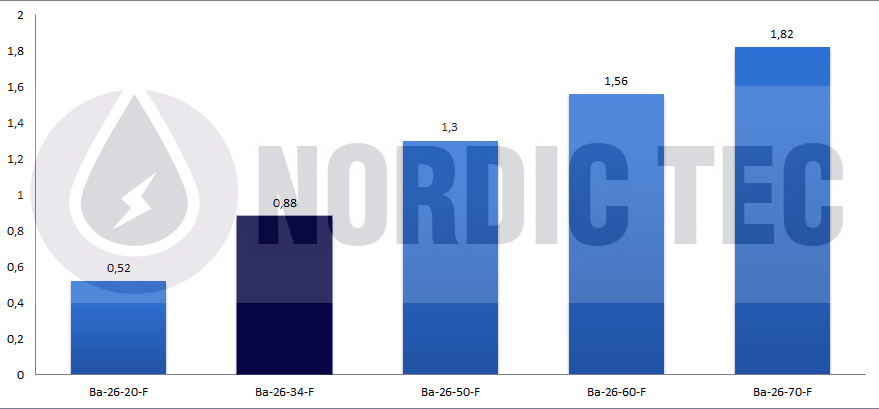

Som det kan ses i diagrammet ovan, är freonvärmeväxlaren med 34 plattor Ba-26-34-F den näst minsta modellen i Ba-26-F-serien, som främst är utformad för värmeöverföring mellan gas och vätska och klassificerad som högtrycksmodell (gassidan kan arbeta med vätskor upp till 45 bar). Den är dock fortfarande en av de minsta gasvärmeväxlarna i vårt sortiment.
Gasvärmeväxlaren Ba-26-34-F har en plattarea på 0,88 m², vilket säkerställer en tillfredsställande eller mycket god samverkan med värmepumpar och liknande enheter, vanligtvis med en effekt på 6-9 kW, beroende på de använda tilloppstemperaturerna.
Om värmeväxlingsytan på 0,88 m² för gasvärmeväxlaren är för liten för den värmepump eller luftkonditionering du planerar att använda, rekommenderar vi att du tittar på de större modellerna i samma serie som visas i diagrammet: värmeväxlaren Ba-26-50 med 1,3 m² och Ba-26-60 med 1,56 m². Alternativt kan du överväga den andra serien av freonvärmeväxlare från Nordic Tec, som har en större gasanslutning (7/8"), nämligen Ba-68-F-serien, där värmeväxlingsytan kan nå upp till 4 m².
(A) - 308 mm
(B) - 106 mm
(F) - 95 mm
(C) - 250 mm
(D) - 50 mm
________
Vi får ofta frågor från kunder om den potentiella användningen av värmeväxlaren Ba-26-34-F för värmepumpar byggda med luftkonditioneringsenheter, det vill säga som kondensor i en luftkonditioneringsenhet för värmeöverföring mellan freon och vatten (eller eventuellt vatten blandat med glykol). Det finns inga problem: denna applikation ligger exakt inom användningsområdet för våra freonvärmeväxlare. Denna värmeväxlare är lämplig för freon i en luftkonditioneringsenhet i termer av tryck och hållfasthet (tryckbeständighet upp till 45 bar, med tester utförda över 60 bar). Dessutom har den en kanal anpassad för freon med speciella anslutningar, det vill säga raka, ej gängade rör, redo för svetsning.
Konvertering av luftkonditioneringsenheter till värmepumpar blir alltmer populärt i Europa. Om du vill få ytterligare grundläggande information om konvertering av luftkonditioneringsenheter till värmepumpar, besök vår blogg.
