✅ Anslutning av gaspanna som arbetar i ett slutet system till ett öppet system via en plattvärmväxlare

Hur ser anslutningen av en gaspanna/kondenseringspanna ut, som som bekant bör arbeta i ett slutet system - till en öppen installation - via en plattvärmväxlare. Vi går igenom alla tekniska och praktiska aspekter relaterade till detta - inklusive hur man väljer rätt värmväxlare till en kondenseringspanna, vad man ska vara uppmärksam på vid anslutning samt grundläggande information om kopplingen mellan ett öppet och slutet system inom samma värmesystem.

▶️ Vi påpekar att vi i artikeln använder termerna "gaspanna" och "gasugn", trots att det tekniskt sett endast bör användas den första termen. I vardagligt tal används dock ofta den felaktiga termen gasugn.

Gaspannor är avsedda för slutet system

Gaspannor som moderna enheter med temperatursensorer är relativt känsliga jämfört med gamla gjutjärnspannor eller något nyare kolpannor. Gaspannor är därför avsedda för drift i slutet system för att säkerställa deras säkerhet och isolera dem från föroreningar som naturligt uppstår i öppna system. På detta sätt separerar vi även gaspannan från lufttillförseln som sker i öppna installationer (öppen expansionsbehållare) - vilket minskar korrosionsegenskaperna och bromsar bildningen av pannsten, den största fienden för effektiva och effektfulla värmesystem.

Garantin för gaspannor är vanligtvis beroende av drift i slutet system

Nästan varje tillverkare av gaspannor anger i garantivillkoren att gaspannan bör användas i slutet system. Det innebär att om vi monterar den i ett öppet system, förlorar vi i princip garantin. Det är därför inte värt att göra detta, speciellt eftersom det finns möjligheter att undvika detta även om vi har en öppen husinstallation. Vi syftar inte här på en ombyggnad av hela installationen till ett slutet system (detta kräver ofta stora ekonomiska resurser och en rejäl omställning i huset), utan snarare på sätt att koppla samman båda systemen till en relativt låg kostnad med hjälp av en plattvärmväxlare för gaspanna.

Nedan ger vi mer information om detta.

Plattvärmväxlare för anslutning av gaspanna till öppet system - grundläggande information

En värmväxlare är en enhet som skapats för att överföra värme från ett medium till ett annat. Det finns naturligtvis många typer av värmväxlare - en sådan värmväxlare är t.ex. en spiral i en varmvattenberedare, det finns mantel- och rörvärmväxlare, JAD-värmväxlare osv. För anslutning av en gaspanna till ett öppet system används en plattvärmväxlare - eftersom de fungerar bäst i denna tillämpning, har små dimensioner och är prisvärda.

Hela principen för en plattvärmväxlare bygger på att varmt medium från det slutna systemet, där gaspannan arbetar, flödar genom den - och å andra sidan kallt medium från det öppna systemet, där värmemottagarna (dvs. elementen) arbetar. Dessa medium blandas naturligtvis inte i värmväxlaren, men värmen från det slutna systemet överförs till det öppna systemet - som värms upp och överför temperaturen till elementen. På detta sätt tillåter plattvärmväxlaren anslutning av en gasugn till ett öppet system, även om den själv befinner sig i ett slutet system. Detta kommer att synas tydligare i schemat för anslutning av gaspanna till öppet system med värmväxlare som presenteras senare i artikeln.

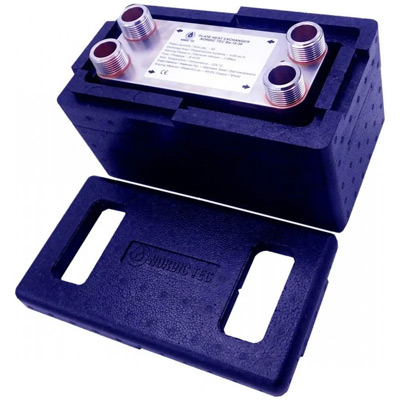

Plattvärmväxlare för anslutning av gaspanna till öppet system

Plattvärmväxlare - för anslutning av gaspanna till öppet system kan också fungera i omvänd riktning, dvs. överföra värme från öppet system (om vi har någon värmekälla där - t.ex. en kolugn) till slutet system (om våra element eller golvvärme arbetar i ett slutet system). På bilden plattvärmväxlare Ba-16-50 från Nordic Tec - i version med termisk isolering IZ-Ba-16  - som kan hantera gaspannor med en effekt på upp till 24 kW.

Hur väljer man rätt värmväxlare för att ansluta en gasugn till ett öppet system?

Detta är en avgörande fråga - för att allt ska fungera korrekt och gaspannan ska arbeta ekonomiskt - måste värmväxlaren väljas korrekt, vilket tyvärr många installatörer inte kan, enligt praktiken. Valet av värmväxlare för gasugn bör baseras på förhållandet mellan värmväxlarens platyta och ugnens effekt, som uttrycks i kW (vilket betyder att ❌ valet av värmväxlare för gaspanna inte bör baseras på en jämförelse av värmväxlarens och pannans effekt).

Företaget Nordic Tec föreslår att för värmväxlare från detta märke ska det finnas 0,30m² platyta per 10 kW gaspanna, eller något mindre (0,25m²) för system i relativt bra skick (vilket dock är en mer ovanlig situation - eftersom öppna värmesystem i vårt land vanligtvis är ganska slitna).

✅☑️ Ovanstående omräkningsfaktor 0,30m² plattor/10 kW gasugn - fungerar för värmväxlare från Nordic Tec. Den är inte nödvändigtvis kompatibel med värmväxlare från andra tillverkare (värmväxlarens plattor kan ha olika grader av korrugering, olika tjocklek och deras effektivitet är inte alltid densamma).

Till exempel, för en gaspanna med en effekt på ca 15 kW - bör du välja en värmväxlare med en platyta på minst 0,45m².

✅ Vi har beskrivit ämnet mer detaljerat i följande inlägg:

Andra aspekter vid val av värmväxlare för gaspannor

Förutom värmeytan är det viktigt att uppmärksamma anslutningsstorleken på värmväxlaren, så att den är kompatibel med gaspannan och installationen. Vanligtvis bör du följa anslutningsstorleken på mottagarinstallationen där vi ansluter gaspannan - i enfamiljshus med öppna system är detta vanligtvis 1 tum eller 1 1/4 tum (där "vanligtvis" inte nödvändigtvis betyder "alltid"). På gaspannans sida kommer det vanligtvis att vara nödvändigt att t.ex. använda en reduktion, men detta är ganska enkla saker som inte skapar särskilda svårigheter.

Behöver värmväxlaren för gasugn termisk isolering?

Utöver detta är det värt att tänka på isolering för värmväxlaren om den ska användas just för gaspanna. Gaspannor är värmekällor avsedda för lågtemperaturanvändning - att vi kan ställa in temperaturen på pannan redan 1-2 grader lägre - kommer att göra en märkbar skillnad i gasförbrukningen (dvs. i våra värmerekningar). För detta behövs dock ett effektivt värmesystem som inte har onödiga värmeförluster, medan en oisolerad plattvärmväxlare installerad någonstans i källaren eller pannrummet onödigtvis avger värme som en liten radiator. För att producera denna värme förbränns gas, som du betalar för. Kostnaden för isolering är 30-50 € och under dagens förhållanden betalar den sig snabbt.

Schema för anslutning av gasugn till öppet system med plattvärmväxlare

Själva schemat som visar placeringen av gasugnen i det system vi beskriver bör egentligen avhjälpa de flesta tvivel. Observera att det är förenklat, det är bara ett principiellt schema för anslutning av öppet och slutet system inom samma värmesystem.

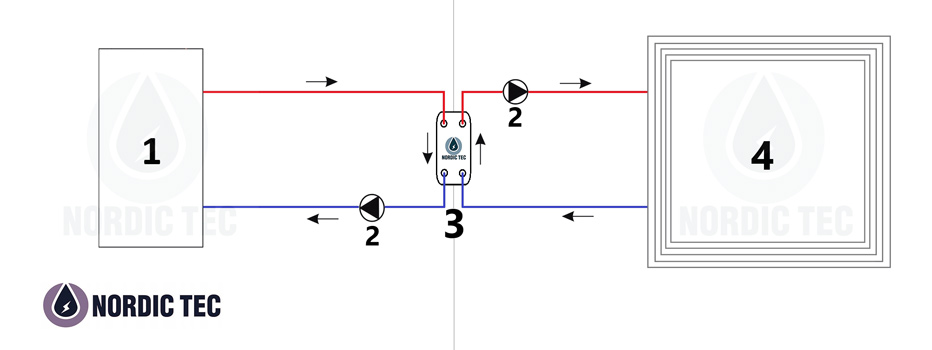

Schema för anslutning av gasugn med plattvärmväxlare

I mitten av schemat finns plattvärmväxlaren, som kopplar samman båda delarna av systemet. Man kan säga att gränsen mellan dem går genom värmväxlaren - allt till vänster om värmväxlaren är den slutna delen och där arbetar gasugnen. Allt till höger - är det öppna systemet, där elementen finns.

Nedan finns en förklaring av de enskilda delarna av schemat:

  1. Gasugn som arbetar i slutet system
  2. Cirkulationspumpar, i detta fall en på varje sida
  3. Plattvärmväxlare som säkerställer värmeöverföring från gasugnen
  4. Mottagarinstallation, dvs. element

Anslutningsschemat med gaspanna och plattvärmväxlare är mycket förenklat och kan anpassas beroende på byggnadens och värmesystemets specifika egenskaper. Man kan tillägga att gaspannan inte behöver vara den enda värmekällan - i många fall vill husets ägare behålla en kolpanna (s.k. "skräpnäbb") för säkerhets skull, som som vi vet bör arbeta i öppet system. I denna situation skulle systemet se ut som nedan.

Schema för anslutning av gaspanna och kolpanna med hjälp av värmväxlare

Schema för anslutning av gaspanna och kolpanna med värmväxlaren som nyckelkomponent skulle se ut som nedan. I princip bör man komma ihåg att principiellt schema skulle kunna vara liknande i många fall. Istället för gaspannan (1) kan du använda vilken värmekälla som helst (som arbetar i slutet system) - och schemat skulle se likadant ut. Det kan t.ex. vara en värmepump eller elpanna. Å andra sidan, istället för kolpannan (4) - kan det vara t.ex. en öppen spis med vattenmantel.

Schema för anslutning av gaspanna och kolpanna med hjälp av värmväxlare

Nedan finns en beskrivning av de enskilda punkterna i schemat:

  1. Gaspanna i trycksystem, dvs. slutet system
  2. Cirkulationspumpar som underlättar vattencirkulation
  3. Plattvärmväxlare som hanterar värmeöverföring från gaspannan
  4. Ytterligare värmekälla i öppet system, i detta fall kolpanna
  5. Värmemottagarsystem / element.

Anslutning av gaspanna - finns det någon förlust i värmväxlaren?

Denna fråga dyker ibland upp i internetdiskussioner, där "experter" uppger att användning av värmväxlare innebär antingen 5 eller 10 °C värmeförlust, dvs. om pannan arbetar vid 50°C kommer t.ex. 40°C att gå till mottagarsystemet. Detta är naturligtvis nonsens och saknar teknisk motivering - om inte en för liten värmväxlare har valts, som inte klarar av värmeöverföringen. Men här talar vi om felaktig val av utrustning, dvs. en patologisk situation ur teknisk synvinkel. På samma sätt kommer en för liten gaspanna - inte att klara av ett stort hus, vilket inte beror på pannan, utan på valet av utrustning.

Vid korrekt val av värmväxlare och korrekt anslutning av utrustningen är förlusten obetydlig och på det uppvärmda systemet understiger 1°C. Om vi bryter ner denna myt i dess beståndsdelar inser vi snabbt att om värmväxlaren av någon anledning skulle orsaka en förlust på 1/5 av temperaturen, skulle en sådan lösning inte hålla på marknaden - ingen skulle välja den. Samtidigt har den använts i årtionden och under de senaste 20 åren har den blivit extremt populär.

Den mytiska förlusten i plattvärmväxlaren kan endast uppstå tillfälligt vid start av ett nedkyld system, t.ex. när uppvärmningen inte har varit igång på några dagar mitt i vintern (då återförs relativt kallt vatten från värmesystemet och förbrukar lite mer värme). Efter några timmar balanserar systemet och förlusten försvinner - det är fysikens lagar och inget revolutionerande.

Mer uppmärksamma läsare bör också notera en annan orimlighet i denna myt ur fysikens synvinkel. Nämligen vad händer med denna, ändå stora mängd värmeenergi - när värmväxlaren på något magiskt sätt skulle skära av 10oC. Var tar den vägen, för i naturen försvinner ingenting. Hur kan en värmväxlare som väger t.ex. 2-3 kg konsumera lika mycket värmeenergi som hälften av vårt hus? Det behöver knappast förklaras att detta är en oseriös uppgift - som kan jämföras med t.ex. den fungerande upplysningen att i hus som endast har golvvärme utan element - är det kallt..

Montering av värmväxlare - vad ska man vara uppmärksam på

Montering av värmväxlare är en ganska enkel åtgärd, men flera saker måste kontrolleras och det är detta man måste vara uppmärksam på.

  • Först och främst ska plattvärmväxlaren placeras vertikalt. Om den arbetar horisontellt kommer den att bli luftfylld, särskilt bör den inte arbeta horisontellt med anslutningarna uppåt.
  • Plattvärmväxlare är vanligtvis motströmsenheter och ska anslutas på detta sätt - motströms. Det innebär att vätska som flödar på ena sidan av värmväxlaren flödar från toppen till botten, medan den andra vätskan tar motsatt riktning. Om vi glömmer motströmmen (vilket händer montörer) - kommer värmväxlaren att förlora 30-40% av sin effektivitet - vilket är tillräckligt för att systemet inte ska fungera tillfredsställande.
  • Värmväxlaren ska monteras så att den är tillgänglig och kan kopplas bort från installationen. Det är värt att montera avstängningsventiler (kula) före och efter den på båda sidor, så att den vid behov, även efter år, kan stängas av och demonteras, t.ex. för rengöring. Att vi har möjlighet att stänga av den - gör att vi inte behöver tömma vattnet från installationen.

Det är också viktigt att värmväxlaren installeras stabilt, på ett sätt som skyddar den från vibrationer. Det är värt att överväga användning av monteringssatser för värmväxlare från Nordic Tec:

Fungerar gaspannan bättre med värmväxlare?

Det beror på många faktorer - men i många konfigurationer ja. När vi säger att gaspannan kan fungera bättre tack vare värmväxlaren menar vi att genom att dela upp i 2 system skapas en ganska kort cirkulation för gaspannan. Detta eliminerar problemet med tryck i pannans cirkulation, som uppstår när denna cirkulation är för omfattande. Tryckproblem orsakar frekvent avstängning av gaspannan, samt kallare retur (för att inte tala om underuppvärmning av vissa rum i huset). Därför kräver längre cirkulationer av gaspannor ibland ytterligare användning av hydraulisk separator för värmesystem.

Vid användning av värmväxlare - tar den över funktionen av koppling - dvs. gaspannan får automatiskt en kort pumpcirkulation, med stabiliserat tryck - och utan kall retur. Detta innebär i praktiken att pannan kan gå in i det mest ekonomiska driftläget, där den endast värmer medium inom några få grader Celsius, men i en mer stabil och kontinuerlig drift. Detta innebär ofta i praktiken märkbart mindre gasförbrukning, dvs. lägre räkningar. Det är därför en lösning som är värd att överväga om vi inte vid denna tidpunkt kan genomföra en omfattande renovering av installationen och ombyggnad till slutet system.
