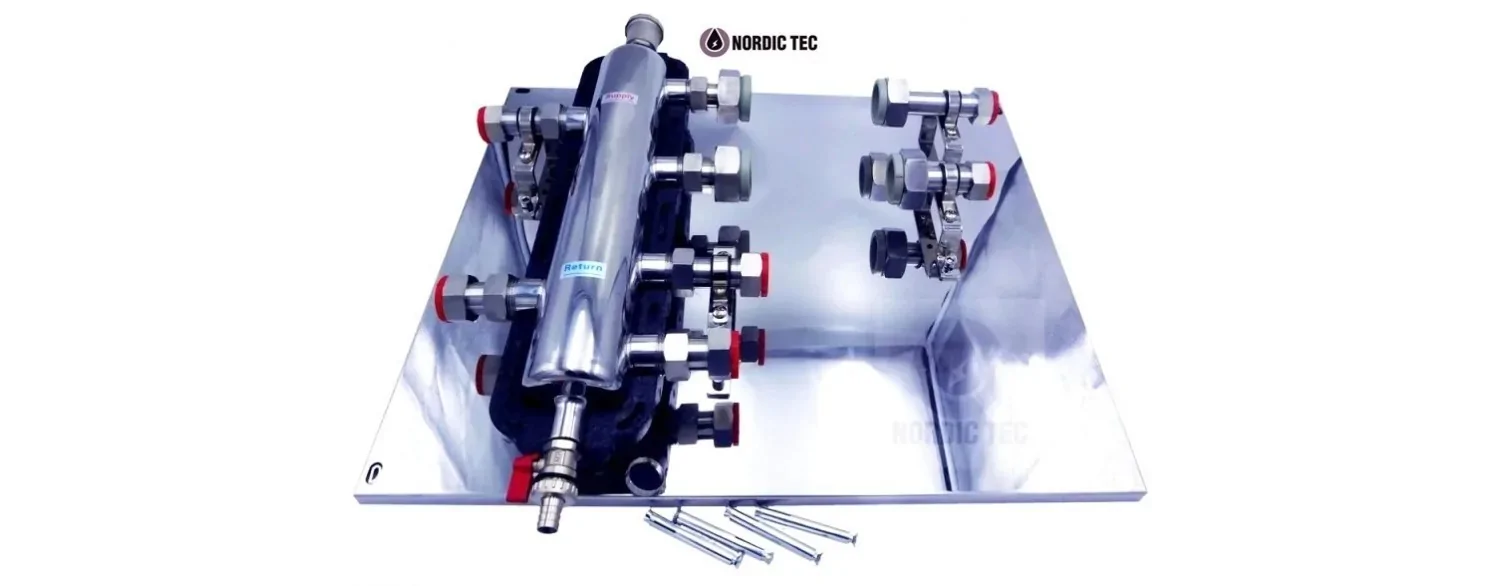

Det visar sig att många inte riktigt vet vad en hydraulisk separator för värmesystem är och vilken roll den spelar i en centralvärmeinstallation. Vi får ofta mejl eller samtal som: "VVS-aren sa att jag behöver installera en hydraulisk separator i mitt system, kan ni berätta vad den gör?"...
Hydraulisk separator är en enkel anordning som används i moderna värmesystem, ofta i installationer med gaskondenspannor eller t.ex. värmepumpar. Varför just med dessa enheter? För att gaskondenspannor och värmepumpar – särskilt behöver balanserade tryck i systemet för att kunna arbeta så effektivt och ekonomiskt som möjligt – helt enkelt bäst. Separatorn i dessa system delar upp värmesystemet i två mindre delsystem, vilket balanserar arbetstrycket i installationen och säkerställer optimal drift av dessa enheter. Särskilt värt är att dela upp installationen på detta sätt i större objekt där systemet blir ganska omfattande, vilket gör att flödeshastigheterna inte längre är jämna. På detta sätt påverkar den hydrauliska separatorn definitivt besparingar i det långa loppet, men låt oss vara ärliga – ✅ Hydraulisk separator bör installeras i system där det finns tekniska indikationer, det är inte ett sätt att minska värmekostnaderna i varje installation.
Slut i Lager
Balansering av system när det gäller flöden och tryck är inte den enda funktionen hos en separator. Som vi nämnde delar den installationen i två delar, vilket skapar något som liknar ett separat värmesystem för värmekällan (t.ex. pannan). Den andra delen utgör det uppvärmda systemet. ✅ Därför gör hydraulisk separator att vattnet i det korta kretsloppet inte kyls ner så snabbt – det finns ingen så kallad kall retur, vilket gör att pannor kan arbeta bättre. Detta innebär att den också balanserar temperaturerna. Detta betyder att den ibland är önskvärd även i installationer med fastbränslepannor eller pelletspannor. Genom att förhindra kall retur ✅ förlänger separatorn också pannornas livslängd och rekommenderas ofta av tillverkare av värmesystem just för detta ändamål.
I det andra fallet – fungerar hydraulisk separator faktiskt som en plattvärmeväxlare, men är inte en sådan. ✅ Skillnaden mellan en värmare och en hydraulisk separator ligger i att i fallet med separatorn har vätskorna i de två delsystemen faktisk kontakt med varandra och kan blandas. I en värmare finns det inte två delsystem, utan två helt separata system (vanligtvis slutet/öppet), eftersom vattnet från värmesystemet inte blandas med vattnet från det uppvärmda systemet i värmaren. En värmare kan därför koppla samman två system – även ett slutet och ett öppet, medan det i fallet med en separator fortfarande är ett system.
✅ Det finns system där man framgångsrikt kan använda en hydraulisk separator istället för en värmeväxlare, men ofta har uppdelningen av systemet i två oblandade system, ett slutet och ett öppet, en stor fördel. Värmaren har den fördelen framför en separator att den tillåter anslutning av två oberoende värmekällor – som kräver separata system (t.ex. en gaspanna i ett slutet system med en vattenmantlad eldstad i ett öppet system). Värmaren har därför vissa fördelar framför en hydraulisk separator, även om båda enheterna har sina anhängare, sina fördelar och sina tillämpningar.
Slut i Lager
Oftast har hydraulisk separator formen av ett stålrör, i form av en cylinder, ibland en rektangulär balk. Den monteras i pannrummet, på väggen, så att den har en stabil hängande position. Det finns separatorer för horisontell montering, men de vertikala blir allt populärare, eftersom de dessutom har bättre möjlighet att avluftas – och separerar föroreningar från installationen som kan tas bort (en vertikal separator har vanligtvis en avtappningsventil längst ner).
Egentligen ingenting, poängen är att den hydrauliska separatorn ska bli en plats där vattnet som kommer in i cylindern delvis blandas med vattnet från så kallad retur. På detta sätt bör trycket balanseras. Hos många tillverkare finns det en metallnät inuti separatorn för att bättre balansera flödena. ✅ Nätet behövs dock bara om utloppen för separatorn för de två delsystemen är rakt mitt emot varandra och vattnet skulle kunna strömma rakt igenom.
✅ Separatorer utan nät – förlitar sig på en annan lösning – har anslutningar på båda sidor, inte rakt mitt emot, så att matnings- och returvattnet blandas oberoende av situationen. Ett metallnät inuti separatorn är därför inte alltid nödvändigt, men dess närvaro är definitivt inte till hinder.
Det beror på vilken typ av hydraulisk separator vi pratar om. En klassisk separator har en ingång för värmekretsen och en för det uppvärmda systemet, men det finns också hydrauliska separatorer där fler kretsar kan anslutas, till och med flera.
En viktig del av en separator idag är också dess isolering. Separatorn är en lång cylinder med en ganska stor yta. Om vi inte vill att den ska fungera som en extra radiator i pannrummet (vilket vi förmodligen inte behöver) – bör separatorn ha isolering.

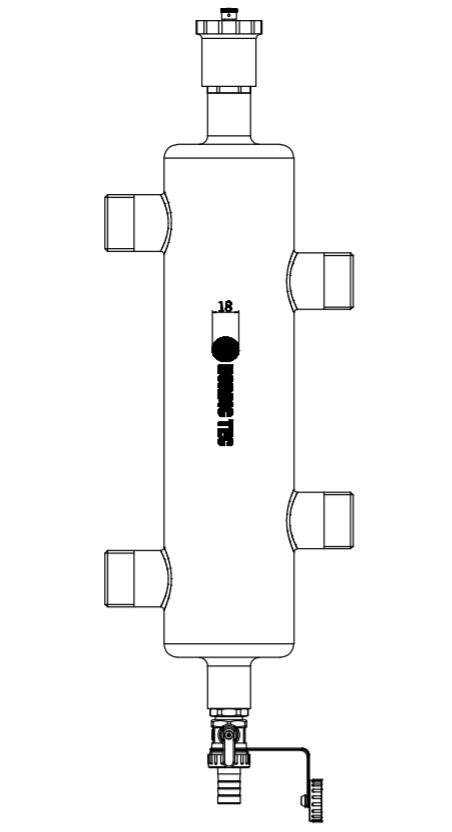

Nedan finns en teknisk ritning (utan mått) av en klassisk hydraulisk separator avsedd för vertikal montering från NORDIC TEC. På ritningen finns också en avluftningsventil högst upp och en avtappningsventil längst ner för bättre orientering. Som synes är anslutningarna för pannkretsen och det uppvärmda systemet inte placerade rakt mitt emot varandra, så att vattnet kan blandas och balanseras.

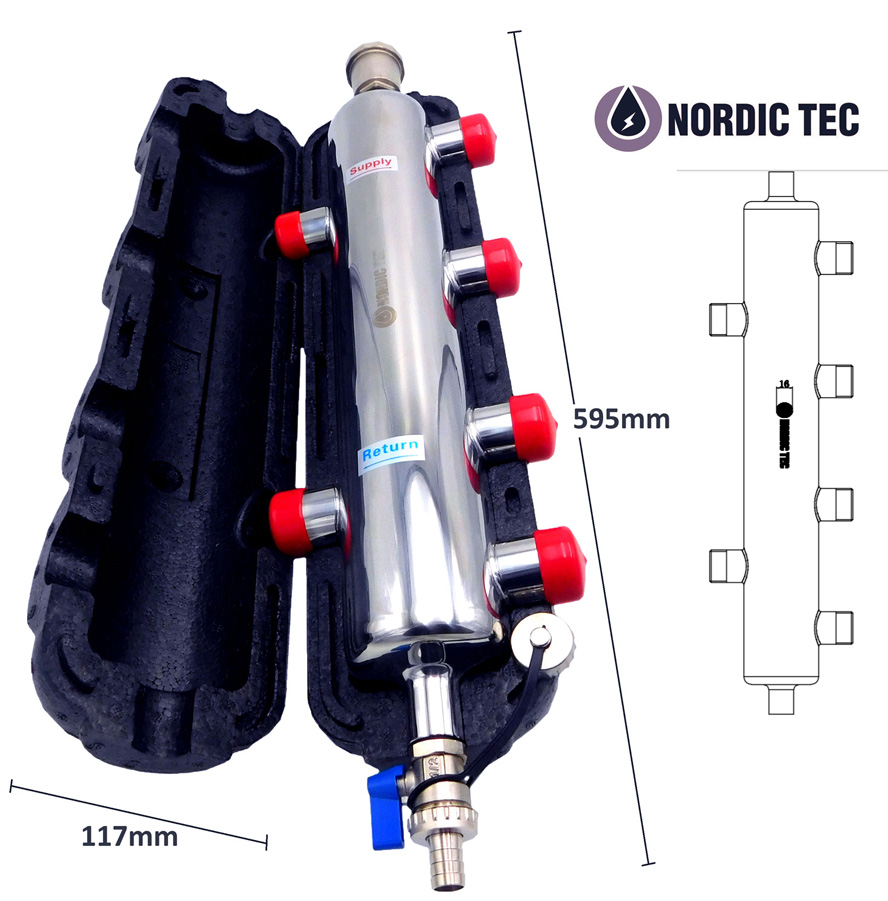

Nedan samma hydrauliska separator med möjlighet att ansluta 2 uppvärmda kretsar och en värmekrets.
