Typer av värmeväxlare

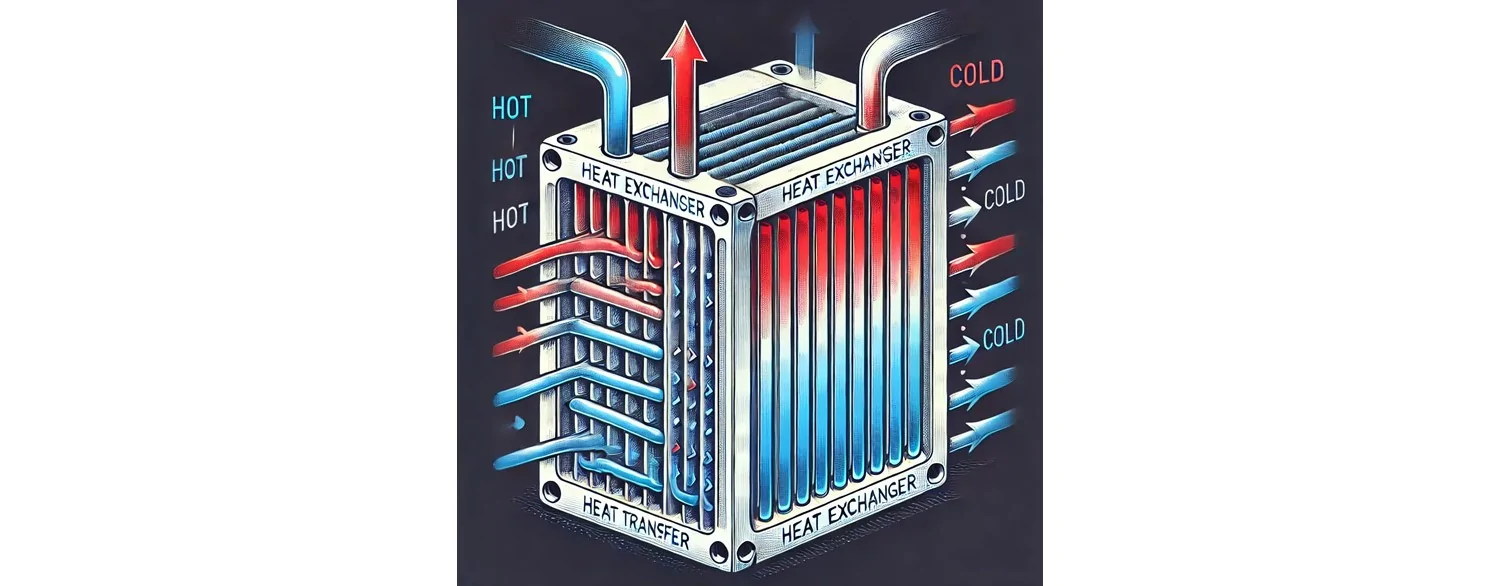

Värmväxlare är anordningar som används för effektiv värmeöverföring mellan två separata substanser. Det finns många typer av värmväxlare som har olika tillämpningar inom olika sektorer. Värmväxlare fungerar genom att överföra värme från ett medium till ett annat. De kan användas i värmesystem, kylsystem och inom industrin. Värmväxlare är en integrerad del av många industriella processer och möjliggör upprätthållande av optimal temperatur. Tack vare olika typer av värmväxlare kan deras konstruktion anpassas till specifika krav och applikationsparametrar. Om du vill veta vilka typer av värmväxlare som finns, baserat på metoder för värmeöverföring, deras konstruktion och typ av medium som de kan samarbeta med, läs vidare i artikeln nedan.

Typer av värmväxlare och metoder för värmeöverföring

Baserat på hur värmeöverföringen mellan vätskor genomförs kan värmväxlare delas in i kontaktvärmväxlare och icke-kontaktvärmväxlare. Inom industrin används den senare typen mycket oftare. Nedan finns svaret på varför detta är fallet. Beroende på typen av värmväxlare kan de användas för olika tillämpningar - där ofta typen av värmväxlare gör att den presterar bättre i specifika applikationer.

Kontaktvärmväxlare

Kontaktvärmväxlare är anordningar där vätskorna har direkt kontakt med varandra. Detta möjliggör höga värmeöverföringskoefficienter. Dessutom möjliggör sådana värmväxlare enkel värmeöverföring mellan fler än två vätskestrålar. Men det är viktigt att komma ihåg att i de flesta industriella tillämpningar krävs värmeöverföring utan att vätskorna blandas, vilket endast är möjligt genom att använda icke-kontaktvärmväxlare, som beskrivs nedan.

Icke-kontaktvärmäxlare

Icke-kontaktvärmäxlare är anordningar som möjliggör överföring av termisk energi mellan två vätskor som inte har direkt kontakt med varandra. Till denna typ av anordningar hör rekuperatorer, som är de vanligast använda värmväxlarna inom industrin. Det är just rekuperatorer som är plattvärmväxlare och skal-rörvärmväxlare.

I lager

Värmeväxlare Nordic Tec Ba-32-20 1" 125 kW

SE-värmeväxlare-Ba-32-20

149,99 €

Värmeväxlare Nordic Tec Ba-32-30 1" 175 kW

I lager

Värmeväxlare Nordic Tec Ba-32-30 1" 175 kW

SE-värmeväxlare-Ba-32-30

179,99 €

Slut i Lager

Värmeväxlare för pool | TITAN B55-Ti 16 kW

TITAN-värmeväxlare-B55-Ti

524,99 €

View

Icke-kontaktvärmäxlare är så utbredda inom industrin av en enkel anledning - vätskorna som deltar i många processer har olika fysikalisk-kemiska egenskaper och bör inte blandas (t.ex. olja och vatten).

Typer av värmväxlare baserat på konstruktion

Typer av värmväxlare baserat på konstruktion kan delas in i plattvärmväxlare och rörvärmväxlare. De skiljer sig inte bara i konstruktion utan också i tillämpning. Nedan finns deras beskrivning.

Plattvärmväxlare

Plattvärmväxlare är anordningar som består av metallplattor vars uppgift är att effektivt överföra värme mellan vätskor med olika temperaturer utan att de blandas. Tack vare sin konstruktion möjliggör de snabb och effektiv värmeöverföring genom olika mekanismer, såsom konvektion. Plattorna inuti värmväxlaren skapar kanaler genom vilka vätskorna flödar. Detta ger en stor kontaktarea mellan plattorna och vätskorna, vilket möjliggör effektiv överföring av termisk energi. Plattvärmväxlare används i stor utsträckning inom industrin, inklusive i kyl- och värmeprocesser, och hjälper till att spara energi och öka effektiviteten i värmesystem och kylsystem. Vi skiljer på följande typer av plattvärmväxlare baserat på deras konstruktion:

lödda - dessa är värmväxlare med en kompakt konstruktion; kopparlödningen säkerställer hög täthet och därmed hög värmeöverföringseffektivitet på grund av låga värmeförluster,
skruvade - plattvärmväxlare med lägre täthet jämfört med lödda, men som möjliggör enklare service och rengöring av insidan av anordningen.

Rörvärmväxlare

Rörvärmväxlare, även kallade skal-rörvärmväxlare, är vanligt förekommande anordningar för effektiv värmeöverföring mellan två vätskor. Deras konstruktion baseras på en cylindrisk skal där rör är placerade. Huvudsyftet med en sådan konstruktion är att möjliggöra att en vätska flödar runt rören medan den andra vätskan flödar genom rören. På detta sätt sker värmeöverföring mellan vätskorna. Skal-rörvärmväxlare (eller helt enkelt: poolvärmväxlare) används inom många områden, inklusive kemisk industri, livsmedelsindustri och energisektorn. Tack vare sin effektivitet och enkelhet i drift är de en integrerad del av värmeöverföringsprocesser inom olika branscher.

Typer av värmväxlare - indelning baserat på medium

Värmväxlare förknippas främst med anordningar där båda medierna är vätskor (t.ex. vatten eller glykol). Det är dock värt att veta att värmväxlare kan överföra värme mellan gaser eller mellan gaser och vätskor. Vi skiljer på följande par av vätskor som hanteras av värmväxlare:

Nedan beskrivs de olika paren av medier som kan samarbeta med olika värmväxlare.

Plattvärmeväxlare Nordic Tec Ba-12-20 3/4" 45 kW

Slut i Lager

Plattvärmeväxlare Nordic Tec Ba-12-20 3/4" 45 kW

SE-Plattvärmeväxlare-Ba-12-20

72,99 €

View

I lager

Poolvärmeväxlare Nordic Tec B300 88kW

SE-Poolvärmeväxlare-B300

315,00 €

Värmeväxlare Gas-Vätska NORDIC TEC Ba-26-34-F SE9

Värmeväxlare Gas-Vätska NORDIC TEC Ba-26-34-F SE9 2

I lager

Värmeväxlare Gas-Vätska NORDIC TEC Ba-26-34-F 0,88m² 9 kW

Värmeväxlare-Gas-Vätska-Ba-26-34-F

209,99 €

Värmväxlare av typen vätska-vätska

Värmväxlare av typen vätska-vätska är anordningar som används för effektiv värmeöverföring mellan två vätskor med olika fysikalisk-kemiska parametrar (t.ex. arbetsvillkor, fryspunkt, densitet). Exempel på sådana system är: vatten-vatten, vatten-olja och vatten-glykol. Dessa värmväxlare används inom olika områden, såsom kemisk industri och energisektorn. Tack vare dem är det möjligt att effektivt och energieffektivt överföra värme mellan olika medium, vilket bidrar till optimal utnyttjande av tillgänglig energi.

Värmväxlare av typen gas-gas

Värmväxlare av typen gas-gas används för att överföra värme mellan två gasflöden. Ett exempel på en sådan värmväxlare är systemet luft-luft, där värme överförs mellan två luftflöden. Ett annat exempel är rökgas-luft-värmväxlaren, där värme från rökgaser återvinns och sedan används i värmesystem för att värma luften i förbränningskammare i pannor och för att torka fasta bränslen - t.ex. trä eller kol. Värmväxlare av typen gas-gas används inom olika branscher, såsom kemisk industri, energisektorn och livsmedelsindustrin.

Värmväxlare av typen vätska-gas

Värmväxlare av typen vätska-gas är anordningar som möjliggör effektiv värmeöverföring mellan en vätska och en gas. Dessa värmväxlare fungerar med följande vätskepar:

vatten-luft,
glykol-luft.

Värmväxlaren vatten-luft används ofta i värmesystem och klimatanläggningar, där vatten som värms upp i pannor överför värme till luft, som sedan fördelas i rummen. Å andra sidan används glykol-luft-värmväxlare inom olika industrigrenar och i bostadshus. Till exempel har glykol-luft-värmväxlaren som uppgift att öka effektiviteten hos ventilationsanordningar som används för att värma luften på vintern och kyla den på sommaren.

Till denna typ av värmväxlare hör till exempel följande produktserier från tillverkaren av värmväxlare NORDIC TEC:

Typer av värmväxlare baserat på flödesriktning

medströms - det här är anordningar där värmeöverföring sker mellan två vätskeflöden som rör sig i samma riktning. Detta är den minst effektiva metoden för värmeöverföring (baserat på flödesriktning).
motströms - det här är värmväxlare med mycket högre effektivitet jämfört med medströmsanordningar. De möjliggör att liknande temperaturer hos vätskorna uppnås vid inlopp och utlopp av värmväxlaren.
korsströms - det här är värmväxlare där ett flöde rör sig i rät vinkel mot det andra. Det är sällsynt att ett 100% korsströmsflöde förekommer - det finns som en delkomponent i rörvärmväxlare.

Typer av värmväxlare baserat på material

Värmväxlare skiljer sig åt när det gäller materialet de är tillverkade av. Ett populärt material för värmväxlare är syrafast rostfritt stål (316L). Detta material har hög hållfasthet och utmärkta termiska egenskaper. Ett annat ofta använt material är titan, som kännetecknas av hög korrosionsbeständighet även i salt miljö (t.ex. havsvatten) samtidigt som det är lätt och starkt. Värmväxlare tillverkade av titan används ofta inom kemisk och petrokemisk industri, samt som poolvärmväxlare.

Titanvärmväxlare är en egen kategori - ofta är de tekniskt sett tillverkade på samma sätt som stålvärmväxlare och uppfyller därför ungefär samma parametrar och dimensioner. I de flesta investeringar som kräver denna typ av värmväxlare tas de inte automatiskt med i beräkningen på grund av de höga kostnaderna för titan som material. Men det finns tillämpningar där titanvärmväxlare är oumbärliga, nämligen i situationer där aggressiva medium förekommer. Exempel på sådana tillämpningar finns inom industrin, men också t.ex. vid uppvärmning av pooler med salt eller havsvatten.
