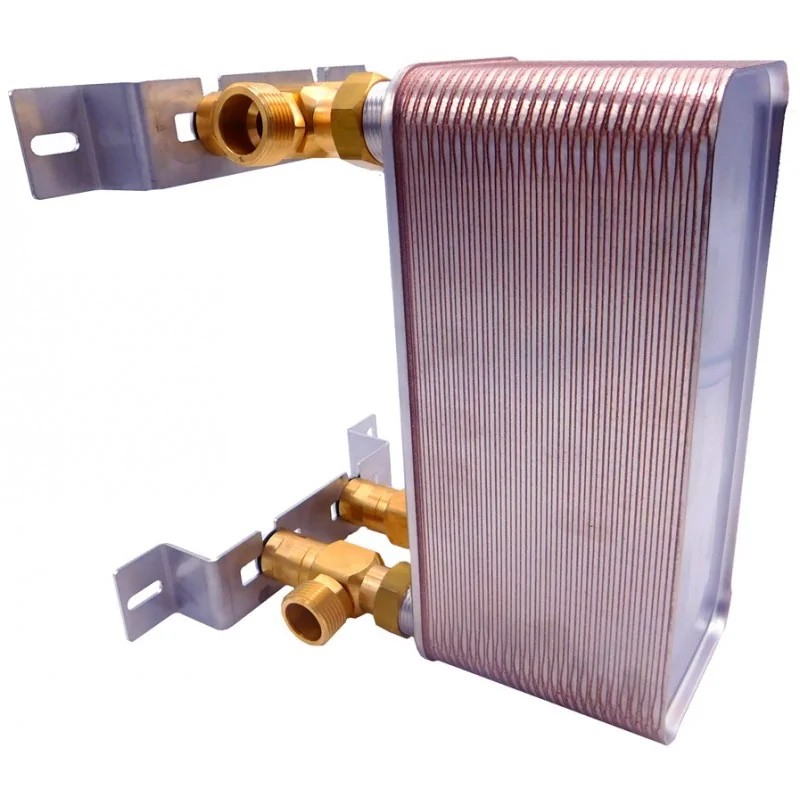

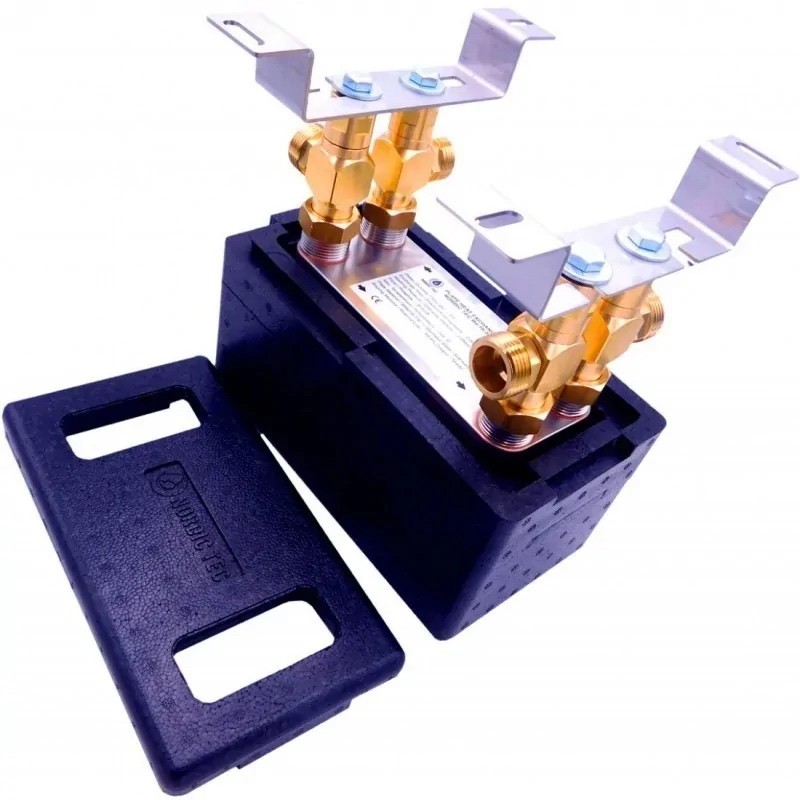

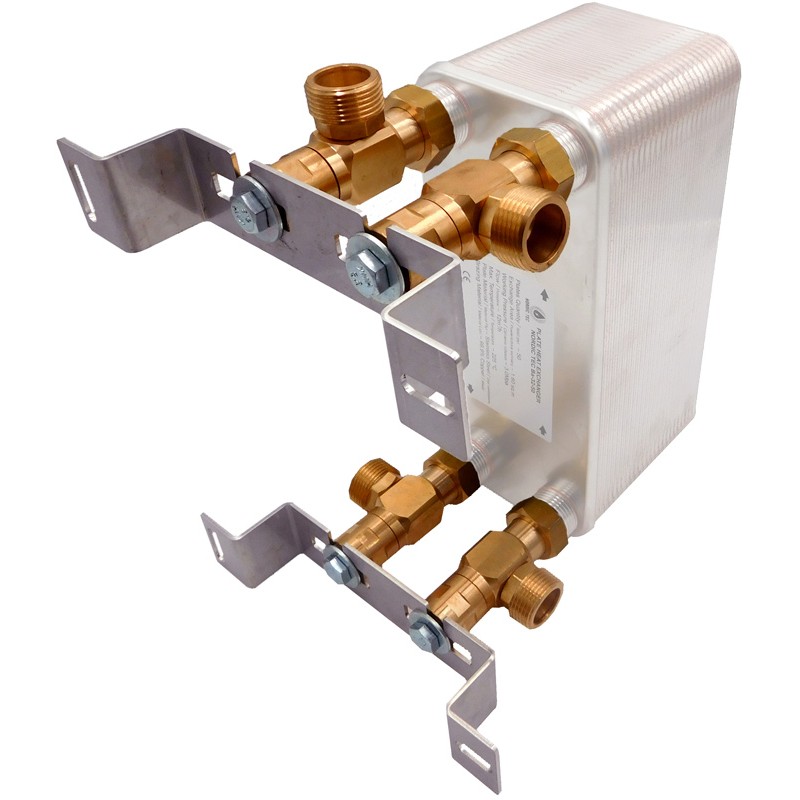

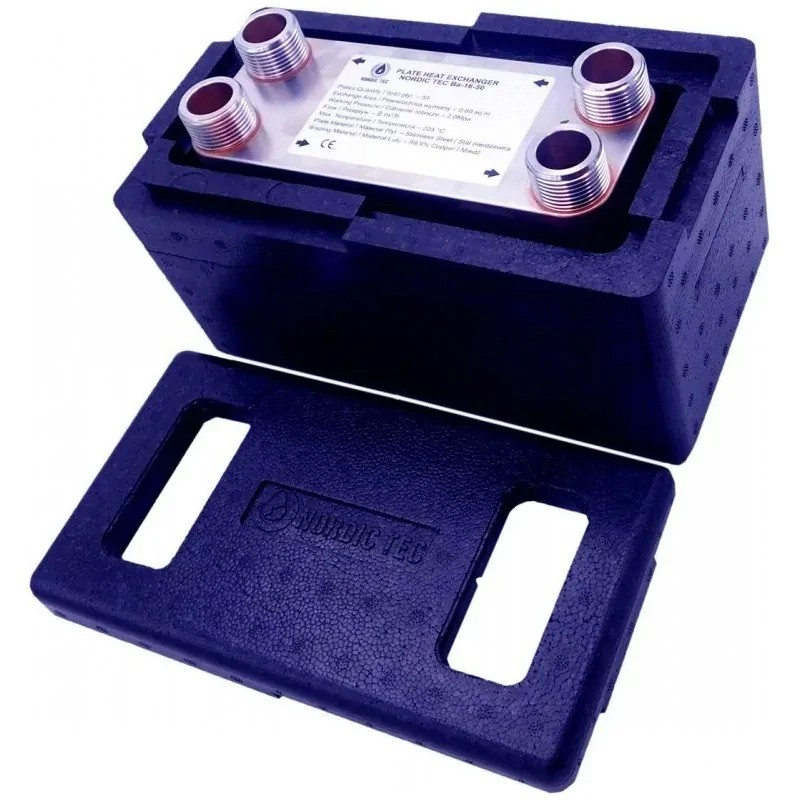

Värmeväxlare med 50 plattor för pannor och kaminer Ba-16-50
Värmeväxlare Nordic Tec Ba-16-50 1 tum
Den vanligast använda värmeväxlaren för traditionella värmekällor i enfamiljshus, inklusive centralvärmesystem och kaminer.
Tekniska data – Värmeväxlare med 50 plattor NORDIC TEC Ba-16-50:
- Material för plattorna: Rostfritt stål L316
- Lödningsmaterial: Koppar (99,99%)
- Plattor: Stål – varje platta är 0,3-0,4 mm tjock
- Temperaturintervall: från -185 grader till +230 grader Celsius
- Flöde: 8 m³/h
- Arbetstryck: 20 bar (--> testad vid 40 bar)
Värmeöverföringsyta för värmeväxlaren Ba-16-50: 0,80 m²
Mått för svetsad platt-värmeväxlare Ba-16-50
__________
Liten FAQ: vanliga frågor från köpare:
Vilka värmesystem kan värmeväxlaren Nordic Tec Ba-16-50 användas med? Är det en växlar för pannor? Eller kanske för kaminer? Är det lämpligt för värmepumpar?
Vad är den maximala gaspanneffekt som Nordic Tec Ba-16-50 kan stödja?
Värmeväxlaren kan användas utan problem med kondenseringspannor på cirka 30 kW för moderna eller renoverade hydrauliska system, för nya byggnader eller välisolerade byggnader. För äldre system rekommenderas en lägre gaspanneffekt, runt 25-28 kW. Detta beror på den lägre effektiviteten hos äldre värmesystem.
Vilken skulle vara den maximala effekten för en fastbränslepanna eller pelletsbrännare som kan stödas av denna värmeväxlare?
Med tanke på att temperaturen hos dessa pannor är något högre än de optimala arbetstemperaturerna för kondensationspannor, kan vi anta att effekten i kW kommer att vara något högre än för gaspannor, eller åtminstone jämförbar. I en förenklad urvalsguide används därför liknande indikatorer, även om dessa pannor tekniskt sett kan vara minst 10-15% större än gaspannorna som nämnts ovan. Självklart förutsatt att pellets- eller kolpannor inte är designade för att arbeta vid temperaturer under 50°C.
Kan värmeväxlaren Ba-16-50 med 50 plattor användas med en kamin med vattenslinga?
Ja, det kan användas med alla värmesystem som kräver anslutning mellan ett slutet och ett öppet system. Den maximala rekommenderade effekten för en kamin är cirka 25-30 kW. Gränsen på 30 kW kan vara tillåten om vattenslingan har en bra värmeavledningskapacitet, till exempel om den är kopplad till ett lämpligt golvvärmesystem. Om kaminen är överdimensionerad i förhållande till byggnaden (vilket innebär att den har mycket mer uppvärmningskapacitet än systemet kan absorbera), rekommenderas att inte använda denna värmeväxlare för kaminer som överstiger 25 kW.
Kan Ba-16-50 värmeväxlaren användas med värmepumpar när man kopplar en värmepump till ett glykol/vatten-system?
Ja, men det bör noteras att i system där värmepumpar arbetar vid låga temperaturer runt 35-40 grader Celsius, krävs en betydande värmeöverföringsyta, minst 2 m² plattor per 10 kW pumpkapacitet (många installatörer anger även mycket högre förhållanden). I system där pumpen arbetar vid något högre temperaturer är förhållandet något lägre, men fortfarande relevant. Detta innebär att Ba-16-50 modellen, med en yta på 0,80 m², inte bör användas med värmepumpar som är större än 5-6 kW. Denna storlek är inte riktigt avsedd för värmepumpar; dess huvudsakliga användning är att ansluta slutna och öppna system i samarbete med gas-, pellets-, fastbränsle-, biomassa- eller kolpannor.
