Vilken värmeväxlare för en 20 kW panna?

468 Views 1 Liked
Posted on: 2025-02-06


✅ Vilken värmeväxlare är bäst för en ugn med en effekt på 20 kW?
☑️ Vilken typ av värmeväxlare ska väljas för en 20 kW värmepanna och hur beräknas dess storlek?

Om du vill öka värmeeffektiviteten för din ugn med en märkeffekt på cirka 20 kW - eller om du helt enkelt behöver koppla ihop ett öppet och slutet system, och lämna värmepannan på 20 kW i ett av dem - är det värt att överväga att använda en plattvärmeväxlare. Plattvärmeväxlare väljs ofta som ett effektivt lösning för värmeöverföring i värmesystem med hög effekt. De fungerar genom att låta vätska flöda genom speciellt formade kanaler mellan växlarplattorna - vilket möjliggör snabb och effektiv värmeöverföring. Tack vare detta kan plattvärmeväxlare säkerställa effektiv uppvärmning av utrymmen och tillhandahålla varmt bruksvatten. Plattvärmeväxlare är också lätta att rengöra och underhålla. Innan du väljer en specifik modell av plattvärmeväxlare rekommenderar vi att du läser följande blogginlägg, vilket gör det enklare att välja rätt värmeväxlare för din ugn med en effekt på 20 kW.

✅☑️ I slutet av artikeln hittar du specifika riktlinjer för val av en specifik modell.

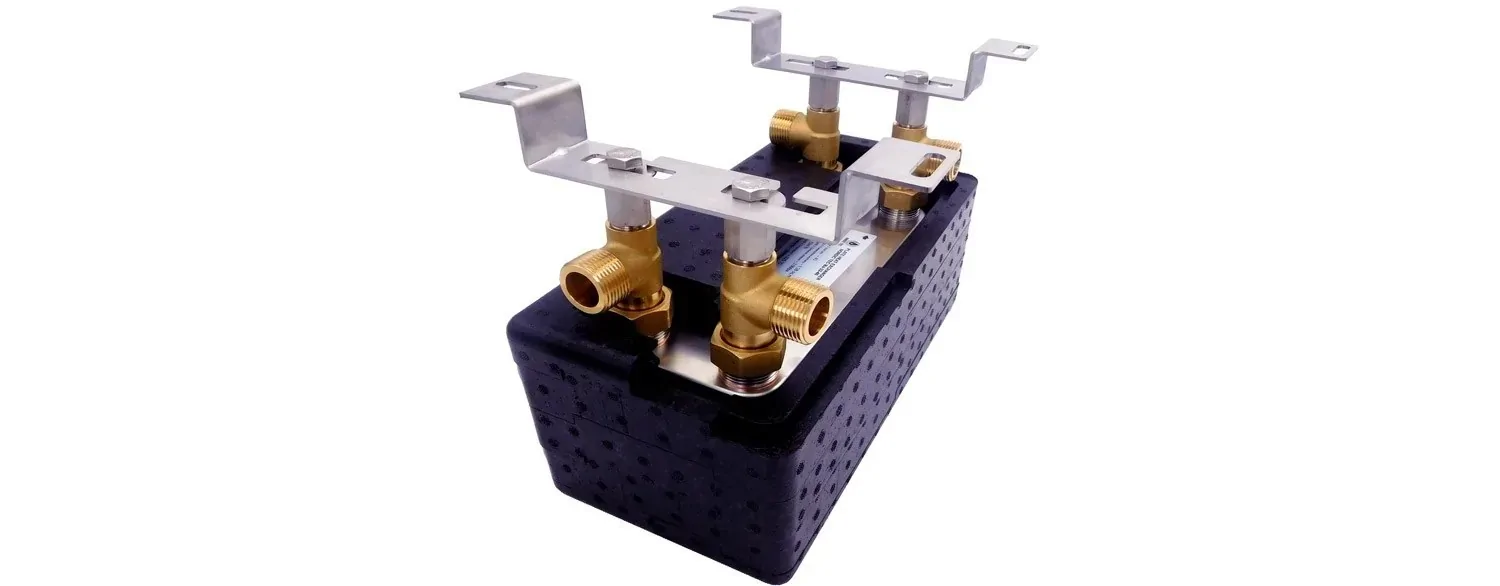

Vad är en plattvärmeväxlare för värmepanna?

En plattvärmeväxlare för värmepanna, 20 kW eller vilken effekt som helst - är en anordning som används för effektiv värmeöverföring mellan två vätskestrålar (i andra konfigurationer även t.ex. gaser, men det kräver speciella gasväxlare). Den består av en uppsättning plattor som är arrangerade på ett sådant sätt att de bildar kanaler genom vilka värmebäraren flödar. Plattorna måste vara extremt tunna för att leda värme och inte ackumulera för mycket av det (deras uppgift är inte att bli varma, utan att överföra värme till den andra vätskan - som flödar på andra sidan plattan).

En plattvärmeväxlare möjliggör därför överföring av värme från en stråle till en annan genom direkt kontakt mellan plattorna. Temperaturskillnaden mellan strålarna möjliggör värmeöverföring från området med högre temperatur till området med lägre temperatur. Tack vare sin konstruktion är plattvärmeväxlaren lätt att hålla ren och har en kompakt design. Den används i stor utsträckning inom olika branscher, såsom kemisk industri, livsmedelsindustri och energisektorn, på grund av sin höga effektivitet och energieffektivitet.

✅Därför, om vår värmepanna kräver anslutning via en värmeväxlare - bör vi naturligtvis sikta på en plattmodell. Naturligtvis finns det många typer av värmeväxlare - men andra, inklusive populära skal-rör-modeller - fungerar helt enkelt sämre i hemmet.

Hur är en plattvärmeväxlare konstruerad?

En plattvärmeväxlare består av metalliska termiska plattor som, beroende på tillämpning, kan vara tillverkade av olika material, såsom:

Varje platta som ansvarar för värmeöverföring har en räfflad (eller helt enkelt: korrugerad) yta som ökar kontaktarean och förbättrar överföringseffektiviteten. Värmeväxlaren består också av en frontplatta som ansvarar för att leda in värmebäraren till de termiska plattorna inuti och en stängningsplatta som skyddar värmeväxlaren från läckage. Tack vare sin konstruktion och användningen av olika material är plattvärmeväxlaren en mångsidig anordning, idealisk för användning inom många branscher, inklusive kemisk industri, livsmedelsindustri och värmesektor.

Typer av plattvärmeväxlare - vilken ska vi välja för vår panna?

Plattvärmeväxlare skiljer sig åt i hur plattorna är sammankopplade. Vi kan skilja mellan följande typer av plattvärmeväxlare:

  • lödda - värmeväxlare där plattorna är sammankopplade genom lödning. Denna process innebär att man smälter en kopparlödning, vars vätska fyller mellanrummen mellan plattorna och skapar en enhetlig förbindelse.
  • skruvade - i detta fall är plattorna sammankopplade med skruvar och brickor som håller dem ihop. Skruvning möjliggör enklare demontering och utbyte av delar av värmeväxlaren, men kan resultera i små läckage. Dessa påverkar i sin tur den övergripande effektiviteten hos enheten.

☑️ För värmepannor, eller generellt för hushållsbruk, använder vi lödda plattvärmeväxlare. Skruvade modeller är större enheter - visserligen mer effektiva, men används snarare i industrin och passar inte storleksmässigt för hemmet.

Vad används en plattvärmeväxlare till? Bara för att ansluta pannor?

En plattvärmeväxlare används inte bara för att ansluta pannor eller värmare - den har ett brett användningsområde inom olika områden. I centralvärme används den bland annat för att ansluta pannor till ett slutet system i en centralvärmeanläggning. Med den kan man också ansluta golvvärme, vilket säkerställer jämn och effektiv värmedistribution i utrymmen. Dessutom kan plattvärmeväxlaren användas i samarbete med värmepumpar, där den fungerar som kondensor eller förångare (här behövs dock speciella modeller anpassade för freon). Detta möjliggör effektiv användning av förnybar energi och kostnadsbesparingar.

Slutligen används plattvärmeväxlaren också inom kylindustrin i livsmedelsindustrin, där den är nödvändig för att upprätthålla rätt temperatur under produktion och lagring av livsmedel. Tack vare sina funktioner och mångsidiga tillämpningar är plattvärmeväxlaren en oumbärlig del av moderna värmesystem och kylanläggningar.

Hur väljer man rätt plattvärmeväxlare? Nyckelparametrar för val av panna

För att välja rätt plattvärmeväxlare för ett centralvärmesystem är det viktigt att ta hänsyn till nyckelparametrarna för dess funktion, som beskrivs nedan.

Medium som värmeväxlaren samarbetar med

Värmeväxlaren samarbetar med olika typer av medium, såsom vatten, luft eller glykol. Beroende på behov kan den användas för att överföra värme från ett medium till ett annat, eller för att kyla ett visst medium. Baserat på medium kan vi skilja mellan följande plattvärmeväxlare:

  • vätska-vätska-värmeväxlare (vatten-vatten, glykol-vatten),
  • gas-gas-värmeväxlare (luft-luft),
  • gas-vätska-värmeväxlare (luft-vatten).

Naturligtvis, i samband med en värmeväxlare som ska användas med en värmepanna, är vi intresserade av vätska-vätska-alternativet.

Effekt hos plattvärmeväxlaren

Effekten hos en plattvärmeväxlare beror på effekten hos C.O.-pannan. På marknaden finns olika modeller med olika effektivitet. Till exempel kan man hitta plattvärmeväxlare anpassade för värmepannor med en maximal effekt från 15 kW till 100 kW (eller ännu högre effekt), vilka möjliggör effektiv värmeöverföring mellan två medier, såsom värmebärare och medium som ska värmas upp.

När man väljer den nominella effekten för värmeväxlaren ska man inte direkt jämföra den med pannans nominella effekt. Till exempel bör en värmeväxlare för en ugn med en effekt på 20 kW ha en nominell effekt i intervallet 30-55 kW (beroende på tilloppstemperaturen).

✅☑️ Ett allvarligt misstag vid val är att använda en korrelation mellan värmeväxlarens nominella effekt i kW och ugnens effekt - dvs. att välja en 20 kW-värmeväxlare för en 20 kW-ugn eller till och med en 30 kW-värmeväxlare för en 20 kW-ugn.
Den nominella effekten för värmeväxlaren angiven i kW behöver inte vara kompatibel med effekten hos den enhet den väljs för (detta beror på att den kan beräknas vid helt olika parametrar, t.ex. vid en tilloppstemperatur på cirka 80°C, medan pannan bara arbetar vid 50°C).

✅ Det enda korrekta kriteriet för att välja en värmeväxlare för en ugn är "värmeytan", dvs. plattornas yta.

Maximal arbetstemperatur för en plattvärmeväxlare

I de flesta fall är den maximala arbetstemperaturen för en plattvärmeväxlare som används i hushåll 230°C. Detta är temperaturen vid vilken växlaren effektivt kan överföra värme mellan två ämnen. Att överskrida denna temperatur kan orsaka skador på växlarens plattor och minska dess effektivitet – men i princip är detta inte möjligt utanför industriella tillämpningar.

Naturligtvis kan hushållspannor för centralvärme inte uppnå sådana temperaturer, så vi kan betrakta denna aspekt som sekundär.

Maximalt arbetstryck för värmeväxlaren

Det maximala arbetstrycket för en plattvärmeväxlare är det högsta trycket som kan upprätthållas inuti växlaren under normal drift. Vid anslutning av en panna med en effekt på 20 kW till en plattvärmeväxlare bör arbetstrycket för växlaren ligga inom intervallet 20–30 bar. Att överskrida detta värde kan leda till skador eller fel på växlaren, därför är det nödvändigt att övervaka och upprätthålla den inom lämpliga parametrar. Lyckligtvis överskrider vätskebaserade värmesystem, som drivs av värmekällor såsom värmepannor, kaminer och värmepumpar, sällan några få bar (det är sällan mer än 2–3 bar). Därför är 20–30 bar en gräns som garanterar långvarig användning av plattvärmeväxlare. För hushållsbruk finns det ingen teknisk motivering för att välja en värmeväxlare med högre tryck (det finns till exempel modeller på marknaden som klarar upp till 45 bar) vid vätskebaserade system.

Materialet som plattvärmeväxlaren är tillverkad av

Plattvärmeväxlare för centralvärmepannor är oftast tillverkade av rostfritt stål av hög kvalitet, 316L, vilket har utmärkt korrosionsbeständighet. Mellan växlarens plattor används kopparlod, vilket säkerställer god värmeledning. Tack vare detta kan plattvärmeväxlaren effektivt överföra termisk energi mellan två medier, vilket möjliggör effektiv kylning eller uppvärmning.

För en panna med en effekt på 20 kW som används i hushåll för att värma upp ett hus rekommenderas klassiska värmeväxlare tillverkade av rostfritt stål 316L.

Antalet plattor i värmeväxlaren

Antalet plattor i värmeväxlaren har en betydande inverkan på dess effektivitet. Ju fler plattor, desto större blir värmeväxlarens yta, vilket ökar värmeöverföringens effektivitet. Därför är det viktigt att välja rätt antal plattor för att uppnå optimal prestanda. Det bör dock noteras att den totala ytan av plattorna – eller med andra ord värmeöverföringsytan – är viktigare än det faktiska antalet plattor. Det är möjligt att hitta en värmeväxlare med hög effektivitet och ett litet antal plattor (till exempel en 20-plattors växlare), förutsatt att varje platta har en stor yta som ger god värmeöverföring.

För en panna med en effekt på 20 kW, som är avsedd för att värma upp ett hus eller värma vatten, bör det optimala antalet plattor ligga i intervallet 20–50, beroende på den slutliga värmeöverföringsytan, som bör vara cirka 0,50–0,70 kvadratmeter. Detta antal plattor och denna yta möjliggör effektiv värmeöverföring samtidigt som växlaren hålls kompakt, vilket är avgörande vid installation i begränsade utrymmen i hushåll.

✅ Plattornas yta – den viktigaste parametern vid val av värmeväxlare för en centralvärmepanna

Plattornas yta – ofta kallad värmeöverföringsyta eller termisk överföringsyta – är den enda 100 % tillförlitliga faktorn att beakta. Den är viktigare än värmeväxlarens nominella effekt i kW (vilket kan vara missvisande, eftersom den vanligtvis beräknas för höga temperaturparametrar, som de flesta pannor inte arbetar vid).

För en panna på 10 kW bör plattornas yta vara minst 0,3 m² – eller i nybyggnation minst 0,25 m². För en centralvärmepanna på 20 kW bör ytan därför ligga inom intervallet 0,5–0,6 m².

Vilken plattvärmeväxlare för en panna på 20 kW? Specifika modeller

Som svar på frågan från ovanstående blogginlägg, för en panna med en effekt på 20 kW som beskrivs i artikeln, passar alla värmeväxlarmodeller som nämns i artikeln. Var och en av dem har en yta på minst 0,5–0,6 m², vissa till och med något större, och de kan effektivt överföra hela den termiska energin från en värmepanna till centralvärmesystemet, som arbetar vid cirka 50°C.

Tack vare sin konstruktion gör de värmeväxlare som nämns i artikeln det möjligt att snabbt och effektivt värma upp rum av olika storlekar. Deras största fördel är deras kompakta design, vilket gör det möjligt att installera dem även i små utrymmen. Dessa plattvärmeväxlare kan med framgång användas både i enfamiljshus och kommersiella byggnader, och de ger hög värmeeffektivitet. Därför, om du letar efter en effektiv och ekonomisk lösning för din panna på 20 kW, är det värt att överväga våra plattvärmeväxlare. Kolla in Nordic Tecs utbud.
