Plattvärmeväxlare för anslutning av värmepumpar - Nordic Tec Ba-60-70 6/4"
Värmeväxlare för vatten/glykol till värmepumpar med 4 anslutningar på 1 1/2", 70 plattor.

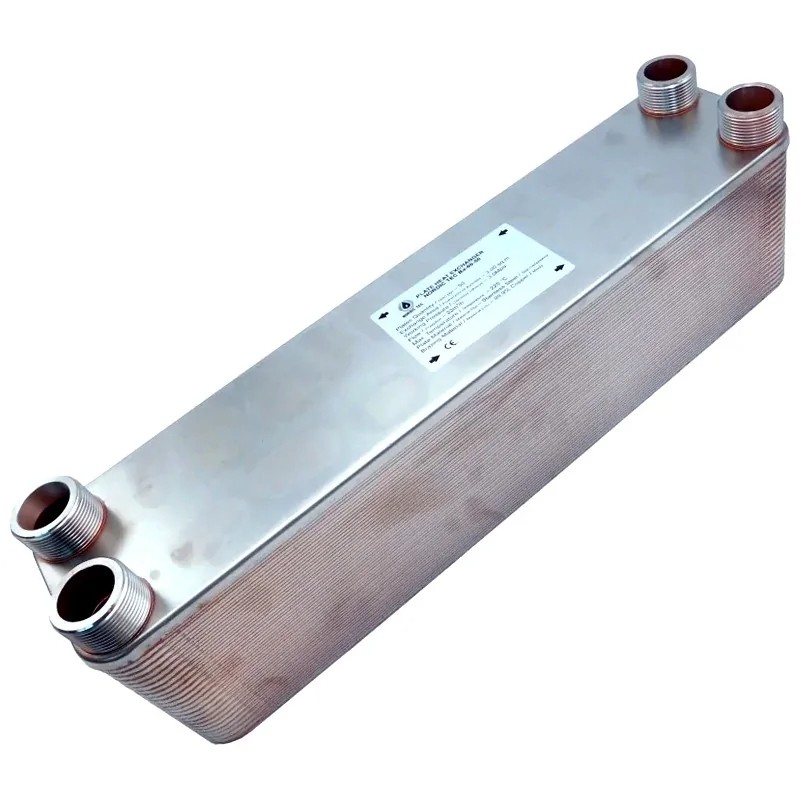

Plattvärmeväxlare Nordic Tec Ba-60-70
anslutningar 6/4", 70 plattor

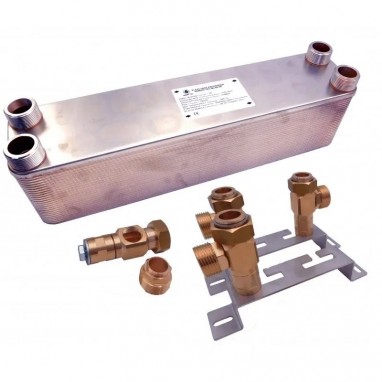

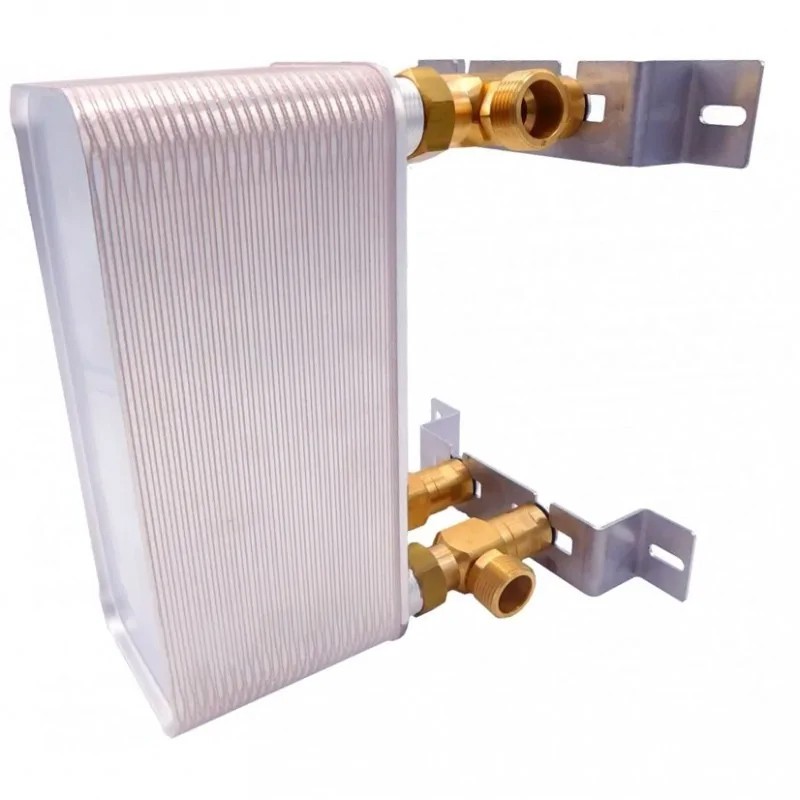

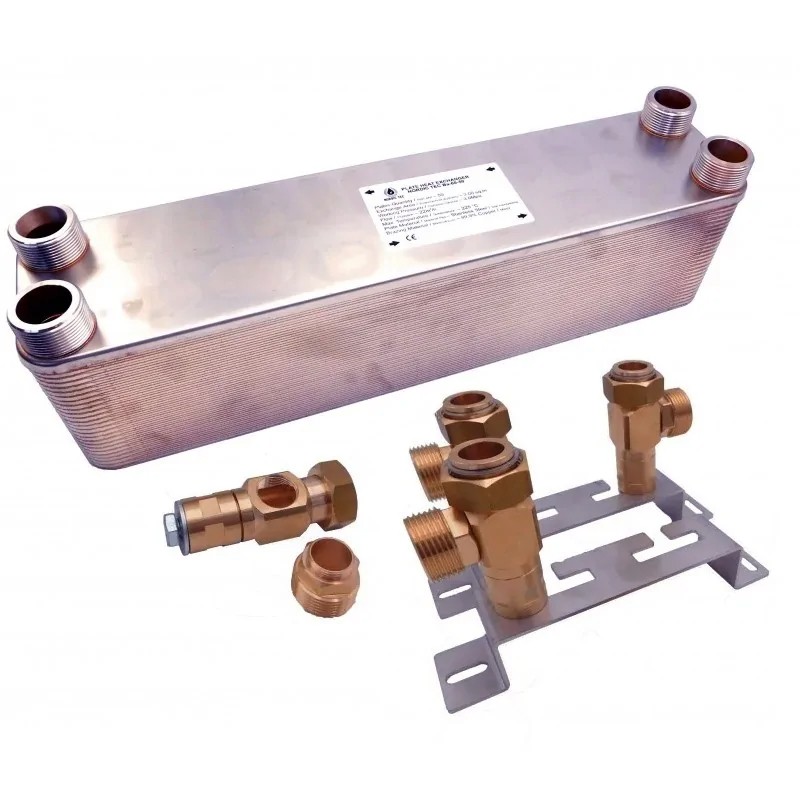

Tillbehör för plattvärmeväxlare Ba-60-70 - isolering och monteringsdetaljer är valfria
Ba-60-70-värmeväxlaren används också ofta för att separera värmepumpar från centralvärmesystem och tappvarmvattensystem. Dessa kan vara monoblockvärmepumpar med glykol (och därmed separerade från värmesystemet), men även splitvärmepumpar som till exempel separeras från öppna system.
Tekniska detaljer - Plattvärmeväxlare Ba-60-70:
- Rostfritt stål S316L, hårdlödd med 99,9 % koppar
- Anslutningar: 4x 6/4", BSP
- Arbetstryck: upp till 30 bar - växlaren är konstruerad för användning med vätskor (ej för gaser)
- Testtryck: 45-60 bar - det tryck enheten testas vid innan den godkänns för försäljning
- Maximal temperatur: +230°C
- Flödeskapacitet: 22 m³/h
Värmeväxlingsyta – för Ba-60-seriens plattvärmeväxlare och enheten Ba-60-70 – 4,2 m²
Plattvärmeväxlare för värmepumpar och mer | Ba-60-70
Användningsområden för plattvärmeväxlaren Ba-60-70:
-
Stöd för system med monoblock- eller splitvärmepumpar, kompatibel med glykol. I sådana system fungerar växlaren som en koppling mellan den del av värmepumpsinstallationen som är fylld med glykol (eller mer sällan vatten) och resten av värmesystemet. Beroende på framledningstemperaturen från värmepumpen kan denna växlare hantera enheter från 15 kW (i lågtemperatursystem på cirka 30°C) upp till 30-32 kW i standardsystem med en temperatur på cirka 50°C (för installationer med glykol). Anslutningen mellan värmepump och värmesystem är den vanligaste tillämpningen av denna plattvärmeväxlare Ba-60-70, åtminstone enligt de registreringar som vårt team har gjort.
-
Anslutning mellan slutna och öppna system i stora värmecentraler för uppvärmning eller produktion av tappvarmvatten i större byggnader, särskilt hotell, pensionat, produktionshallar och lager samt köpcentrum.
-
Värmeåtervinning från fjärrvärmenät i stora byggnader.
-
Plattvärmeväxlare för luftvärmare i uppvärmningssystem för hallar och lager. Luftvärmare fyllda med glykol kan uppnå en effekt på upp till 150-160 kW vid en framledningstemperatur på cirka 50-60°C, medan de med vatten kan nå upp till 180 kW.
-
Industriell kylning: värmeväxlare som industriell kylare för olja eller andra vätskor.

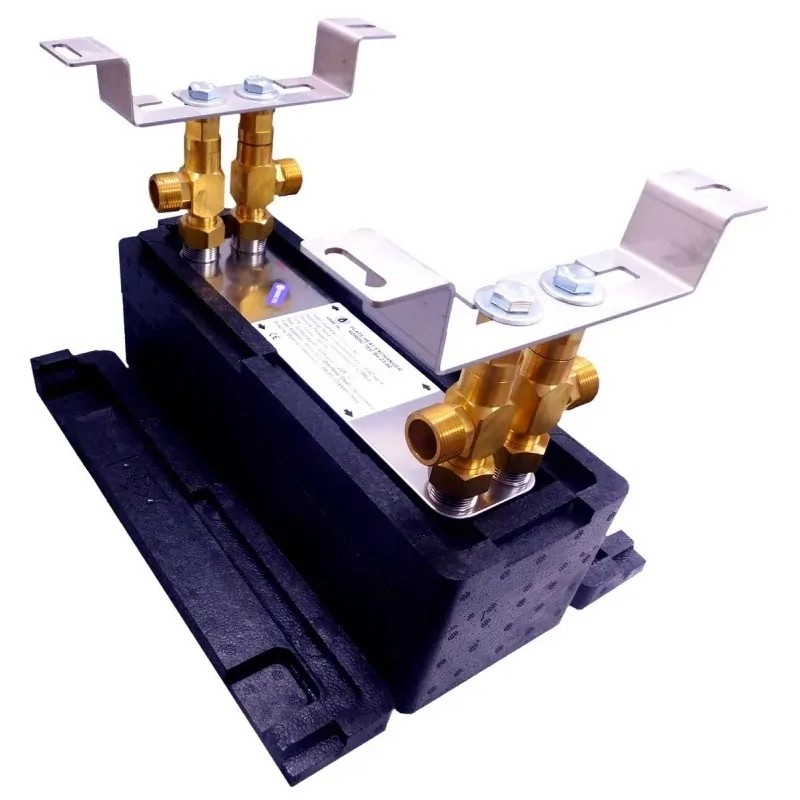

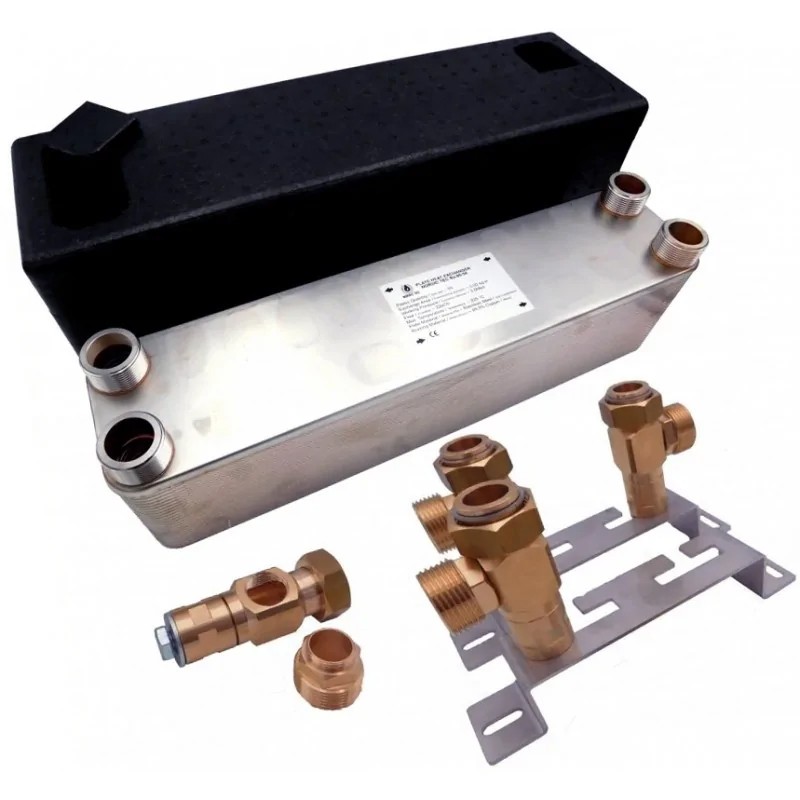

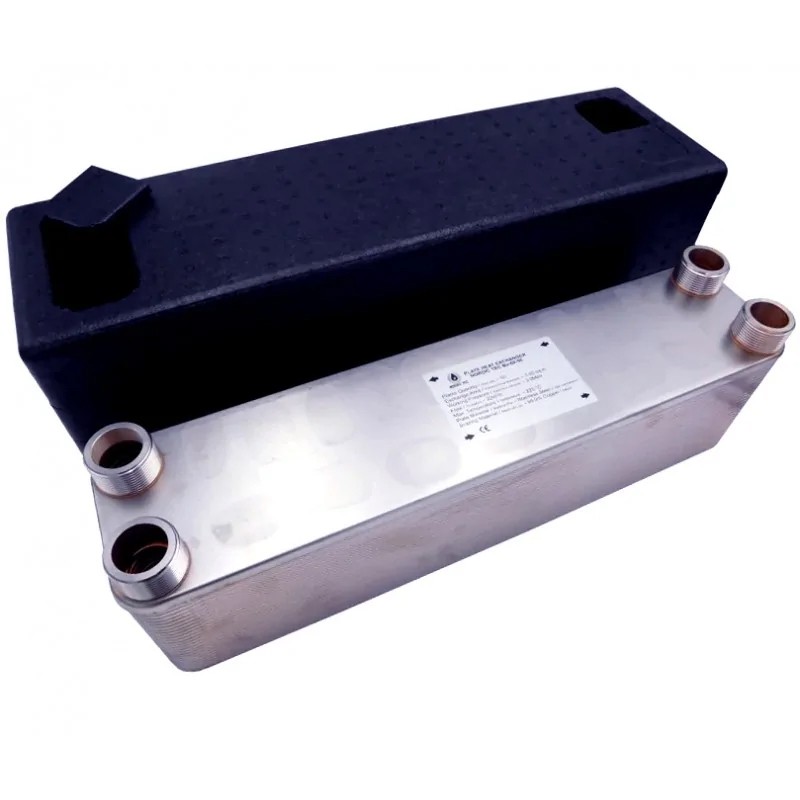

Plattvärmeväxlare med 70 plattor och termisk isolering - Ba-60-70
- Plattvärmeväxlaren Ba-60-70 kan valfritt köpas med termisk isolering.
- Den termiska isoleringen är tillverkad av svart EPP-skum, ett material med utmärkta isoleringsegenskaper.
- Isolering för plattvärmeväxlare används i värmesystem; vid kylapplikationer behövs den oftast inte.
- Utan isolering avger växlaren en del av värmeenergin till pannrummet, vilket leder till värmeförluster. På grund av den relativt stora ytan på denna modell är användningen av isolering viktigare jämfört med mindre värmeväxlare. Det uppskattas att en oisolerad plattvärmeväxlare kan förlora upp till flera procent av värmeenergin (→ naturligtvis uppstår en större förlust endast under vissa uppvärmningsfaser).
Mått på plattvärmeväxlaren Ba-60-70
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 175 mm
____
Plattvärmeväxlare för monoblock-värmepumpar 30 kW eller split- 32 kW
Plattvärmeväxlaren Ba-60-70 är utformad för monoblockvärmepumpar med en effekt på 15 till 30 kW, åtminstone i de flesta konfigurationer. I vissa system kan den även fungera effektivt med monoblockvärmepumpar upp till 32 kW, men endast med sådana som använder vatten (det bör noteras att närvaro av glykol i systemet minskar värmeöverföringseffektiviteten något, vilket innebär att den maximala hanterbara kapaciteten hos enheten minskar). En liknande situation uppstår med splitvärmepumpar, som också drivs med vatten och kan ha en effekt på upp till 32 kW.
Naturligtvis bör det beaktas att detta effektområde (15-30 kW) inte betyder att valet av växlare är godtyckligt. Det är nära kopplat till driftstemperaturen för värmesystemet. I system där värmepumpen endast behöver leverera en så låg temperatur som möjligt, runt 30-35°C, kommer värmekällan att arbeta med maximal effektivitet, men en större värmeväxlare kommer att behövas. Den övre gränsen gäller för system med en traditionell framledningstemperatur på cirka 50°C. Generellt sett betraktas Ba-60-70 med sina 70 plattor som en stor växlare som kan hantera stora värmepumpsenheter och förse värme till stora byggnader.
Varför separera värmepumpen från värmekretsen med en värmeväxlare? | Ba-60-70
Det finns många anledningar till att värmepumpen separeras från värmekretsen. Vanligtvis, särskilt för monoblock-värmepumpar, görs detta av säkerhetsskäl, eftersom det är att föredra att fylla värmepumpens krets med glykol (frostskyddsmedel). I detta fall vill man separera glykolen från tappvattensystemet, eftersom det inte är lämpligt att fylla hela husets värmesystem med glykol.
Det kan dock finnas andra skäl, även för split-värmepumpar som drivs med vatten. Det kan vara nödvändigt att separera dem från ett befintligt värmesystem i huset, som kan vara ett öppet system, medan värmepumpar måste arbeta i ett slutet och trycksatt system. I äldre hus finns det ofta behov av att separera kretsen, särskilt om det finns en annan värmekälla som arbetar i ett öppet system, såsom en vattenmantlad kamin eller en vedpanna.
Plattvärmeväxlare Ba-60-70 med en yta på över 4 m²
Plattvärmeväxlaren med en värmeöverföringsyta på över 4 m² är en idealisk lösning för värmepumpar och andra komplexa installationer. Tack vare sin stora yta säkerställer den effektiv värmeöverföring och möjliggör optimal systemprestanda. Plattvärmeväxlaren (70 plattor i rostfritt stål) är speciellt utformad för att möta behoven hos krävande värme- och kylsystem. Med högkvalitativa material och en robust konstruktion garanterar den pålitlig och långvarig drift.
Observera: Plattvärmeväxlaren Ba-60-70 är avsedd för användning med värmepumpar, men är uteslutande konstruerad för användning med vätskor.
