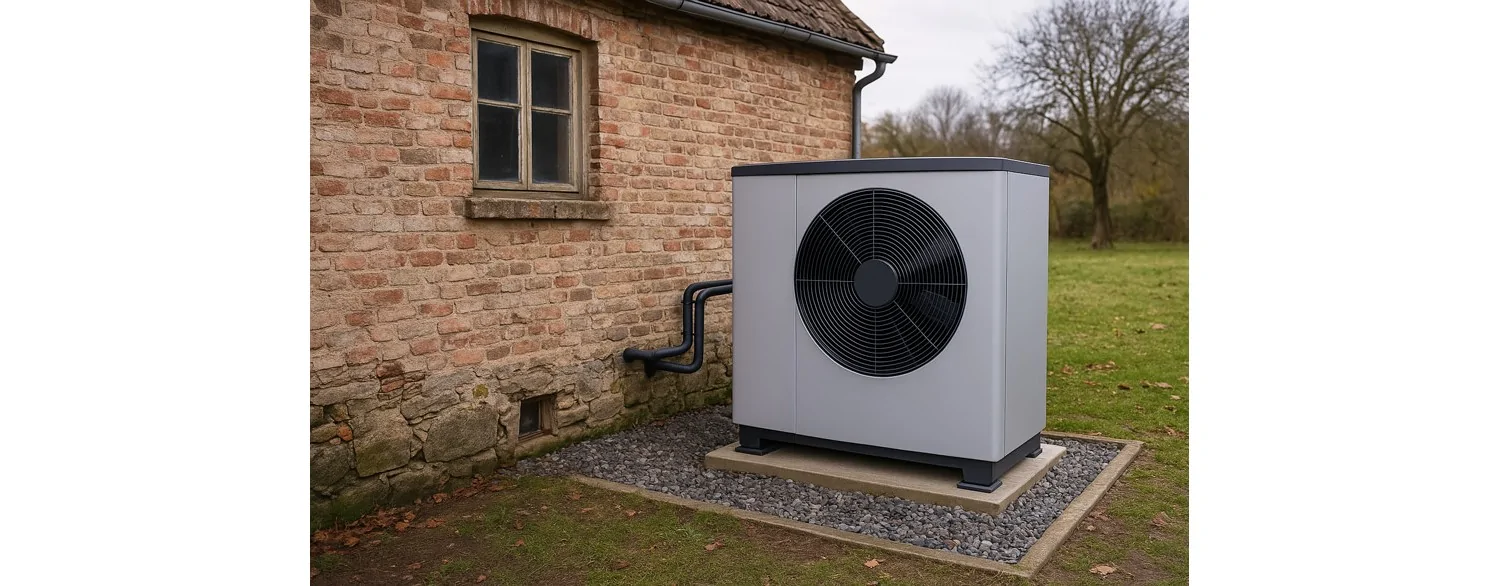

Hur skyddar man en värmepump mot ett gammalt värmesystem?

Överväger du att installera en värmepump i en byggnad med gammalt värmesystem? Hur skyddar du värmepumpen från det förödande öppna systemet? Läs om hur man i praktiken separerar värmepumpar från gamla installationer med hjälp av plattvärmväxlare.

Varför bör värmepumpar inte arbeta i gamla värmesystem?

Framför allt syftar vi här på öppna system, en sådan situation uppstår ofta om vi vill ansluta en värmepump i ett gammalt hus. Naturligtvis antar vi att en grundlig renovering av värmesystemet - t.ex. ombyggnad till slutet system för närvarande inte är möjlig och en sådan renovering måste vänta. Det kan finnas många skäl, mycket ofta är orsaken helt enkelt den höga kostnaden för en sådan renovering. Värmepumpar kan generellt inte arbeta i öppna system, de anses vara för känsliga (arbetssensorer, temperatursensorer skulle kanske inte klara av det) - och tillverkarna kräver installation i slutet system för att upprätthålla garantin.

Värmepumpar rekommenderas inte för drift med gamla värmesystem, eftersom dessa ofta kännetecknas av hög temperaturnivå (t.ex. 60-75°C), vilket inte motsvarar värmepumpens optimala driftförhållanden. Värmepumpar fungerar mest effektivt vid lägre temperaturer (30-48°C), typiska för moderna lågtemperatursystem som: golvvärme. Dessutom kan gamla installationer ha dåligt isolerade rör och element med stor vattenkapacitet, vilket ökar värmeförlusterna och minskar värmepumpens effektivitet, vilket leder till högre driftskostnader. Men det betyder naturligtvis inte att folk inte installerar värmepumpar i gamla hus.

✅ Om vi dock väljer denna lösning - medvetna om dessa brister - är det värt att dela upp vårt värmesystem i två delar - öppet system för element och en kortare krets - slutet system för värmepumpen. Elementet som kopplar samman båda delarna kommer i detta fall att vara en plattvärmväxlare. Mer om detta senare i artikeln.

Varför väljer folk att installera värmepumpar i gamla värmesystem?

Orsakerna varierar, en av dem är värmepumparns underhållsfria drift. Högre kostnader, högre elförbrukning från värmepumpar är ett vinterproblem - men mindre under övergångsperioder som höst eller vår. När utomhustemperaturen är plus - fungerar värmepumpar underhållsfritt och relativt ekonomiskt även i gamla värmesystem. Att ha en installation i öppet system har dock sina fördelar. Det tillåter nämligen att behålla en annan värmekälla, av lite äldre typ - som inte är rädd för vintern. Vi tänker på en kolpanna, träpanna eller till och med en öppen spis. I detta fall kan man alltså ha hybriduppvärmning - värmepump med reservpanna ifall hårda vintrar återvänder.

Andra skäl till varför folk installerar värmepumpar i gamla värmesystem är t.ex. statliga bidrag, från program som Rent Luft. Bortsett från rimligheten eller bristen på rimlighet i dessa program - är installation av värmepump ibland nästan gratis, därför "lönar det sig" även i äldre byggnader.

Värmeväxlare 40 rader Nordic Tec Ba-32-40 1" 230 kW

Värmeväxlare 40 rader Nordic Tec Ba-32-40 1" 230 kW 2

I lager

Värmeväxlare Nordic Tec Ba-32-40 1" 230 kW

SE-värmeväxlare-Ba-32-40

224,50 €

Värmeväxlare med 50 plattor NORDIC TEC Ba-32-50 se8

Värmeväxlare med 50 plattor NORDIC TEC Ba-32-50 se8 2

I lager

Värmeväxlare Nordic Tec Ba-32-50 1" 285 kW

SE-värmeväxlare-Ba-32-50

265,50 €

Värmeväxlare Nordic Tec Ba-32-60 60 kW SE7

Värmeväxlare Nordic Tec Ba-32-60 60 kW SE7 2

I lager

Värmeväxlare Nordic Tec Ba-32-60 1" 330 kW

SE-värmeväxlare-Ba-32-60

326,50 €

Vad är en plattvärmväxlare som används för att separera värmepumpar från gammal öppen systeminstallation?

Plattvärmväxlare är en liten flödesenhet som arbetar motströms. Den har två kanaler - genom vilka den kan leda vätska som flödar genom 2 system - t.ex. slutet (där värmepumpen arbetar) och öppet, där man kan behålla byggnadens gamla installation. Plattvärmväxlaren fungerar så att dessa 2 vätskor kan utbyta värmeenergi - eller enklare uttryckt så att det varmare mediet överför värme till det kallare mediet. På detta sätt möjliggörs överföring av värme producerad av värmepumpen till den gamla öppna installationen - och detta sker (och detta är nyckeln) - utan blandning av vätskorna. Därför är båda systemen kopplade - men förblir ändå separata system.

ℹ️ BLOG: Hur fungerar en värmväxlare och vilken funktionsprincip har den?

Själva plattvärmväxlaren är en relativt kompakt enhet som väger från några till några tio kilogram - åtminstone om vi talar om modeller som används för anslutning av split- eller monoblock-värmepumpar i vanliga enfamiljshus.

Hur ser separationen av värmepump från gammal installation ut med hjälp av plattvärmväxlare?

För att förstå hur separationen av värmepump från gammal installation ser ut räcker det att titta på följande schema. Man bör skapa ett litet slutet system, en relativt kort krets, där vår värmepump kan arbeta helt säkert. Detta system ska kopplas via en plattvärmväxlare till det gamla värmesystemet. Plattvärmväxlaren intar en central position i detta system, även om den bara är ett tillbehör - som namnet antyder producerar den inte värme - utan möjliggör endast värmebyte mellan ett system och ett annat.

BLOG ✅☑️ : Hur ska man välja värmväxlare för värmepumpar så att systemet fungerar korrekt?

Monteringssats för plattvärmeväxlare DN25 - 1"

I lager

Monteringssats för plattvärmeväxlare DN25 - 1"

SE-WSP-1

137,99 €

Värmeväxlare värmepump 16-kW Nordic Tec Ba-32-70 SE4

Värmeväxlare värmepump 16-kW Nordic Tec Ba-32-70 SE4 2

I lager

Värmeväxlare Nordic Tec Ba-32-70 1" 390 kW

SE-värmeväxlare-Ba-32-70

372,50 €

Värmeväxlare Nordic Tec Ba-32-80 1" 450 kW

I lager

Värmeväxlare Nordic Tec Ba-32-80 1" 450 kW

SE-värmeväxlare-Ba-32-80

413,99 €

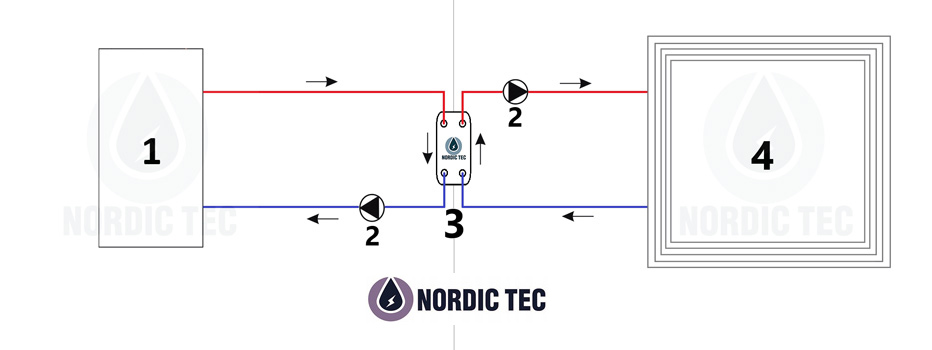

Schema för anslutning av värmepump till gammal öppen systeminstallation - med plattvärmväxlare

Anslutningsschemat för värmepumpar är förenklat - och innehåller endast grundläggande element som är nödvändiga för att förstå idén om separation av värmepump från gammal öppen systeminstallation, där plattvärmväxlaren fungerar som koppling. Allt till höger om plattvärmväxlaren arbetar i öppen installation, medan allt till vänster om den fungerar i slutet system med värmepumpen (1) i spetsen.

1. Värmepump
2. Cirkulationspumpar
3. Motströms plattvärmväxlare
4. Gammal mottagarinstallation av öppet system - dvs. element.

Schema för anslutning av värmepump till gammal öppen systeminstallation med värmväxlare

Schemat som en förenklad ritning utelämnar möjligheten till t.ex. att behålla någon värmekälla i det öppna systemet, som bör fungera i öppen installation med öppen expansionsbehållare (det kan t.ex. vara en öppen spis eller kolpanna). På samma sätt kan i det slutna systemet tillsammans med värmepumpen en annan värmekälla anslutas, men en som kräver slutet system - t.ex. kondenseringspanna.

Kolla också: ➡️Anslutning av gaspanna till öppet system via värmväxlare

Separation av SPLIT-värmepumpar från öppet system

Split-värmepumpar har den egenskapen att de i princip är helt installerade i byggnaden - naturligtvis förutom utomhusenheten. Detta innebär att det inte finns något behov av att fylla deras system med glykol - vilket används vid risk för frysning av värmepumpar av monoblock-typ. I en sådan situation är den enda anledningen - varför vi använder plattvärmväxlare och separerar SPLIT-värmepumpen - eventuellt det dåliga skicket på den gamla installationen och omöjligheten att installera SPLIT-värmepump i öppet system (detta bör undvikas, även på grund av garantikrav).

Situationen kan vara annorlunda för monoblock-värmepumpar - om vi väljer att fylla deras krets med glykol. Mer om detta nedan.

Separation av MONOBLOCK-värmepump med hjälp av värmväxlare - annan specifikation

Monoblock-värmepumpar är något annorlunda enheter än split-typer. En del av enheten finns utomhus. Detta är säkerligen en fördel för personer som inte har mycket utrymme - men i regioner med frekventa strömavbrott kan problemet med frysrisk uppstå. Vid frekventa strömavbrott kanske pumpen inte kan utföra avfrostning (defrost) - vilket kan sluta med frysning och skador på komponenter. Av denna anledning väljer en del personer att skapa en kortare krets för värmepumpen - även om den ansluts till ett nytt hus, även med säkert och fördelaktigt slutet system. Denna krets fylls med frostskyddsmedel (glykol) - även om det egentligen bara är en glykollösning, blandad med vatten vilket minskar frysrisken.

Glykolkretsen för monoblock-värmepump - bör därför separeras från husets värmesystem - oavsett om huset bygger på gammal eller ny värmesinstallation. Detta är alltså en något annan specifikation och annan teknisk motivation än för Split-värmepumpar - dessa separeras vanligtvis med plattvärmväxlare på grund av önskan om skydd mot föroreningar från öppna system.
