Den används oftast som plattvärmeväxlare för monoblock-värmepumpar, och fungerar då som växlare för vatten och glykol när en monoblockvärmepump är ansluten till systemet. Den erbjuder utmärkta prestandaparametrar för hantering av sådana enheter och garanterar en optimal värmeväxlingsyta. När vi marknadsför denna produkt som växlare för värmepumpar vill vi förtydliga att den inte är lämplig för användning med freon eller andra gasformiga medier och inte bör användas med vätskor som kräver tryck över 30 bar.
✅ Snabb och kostnadsfri leverans av plattvärmeväxlaren i Sverige

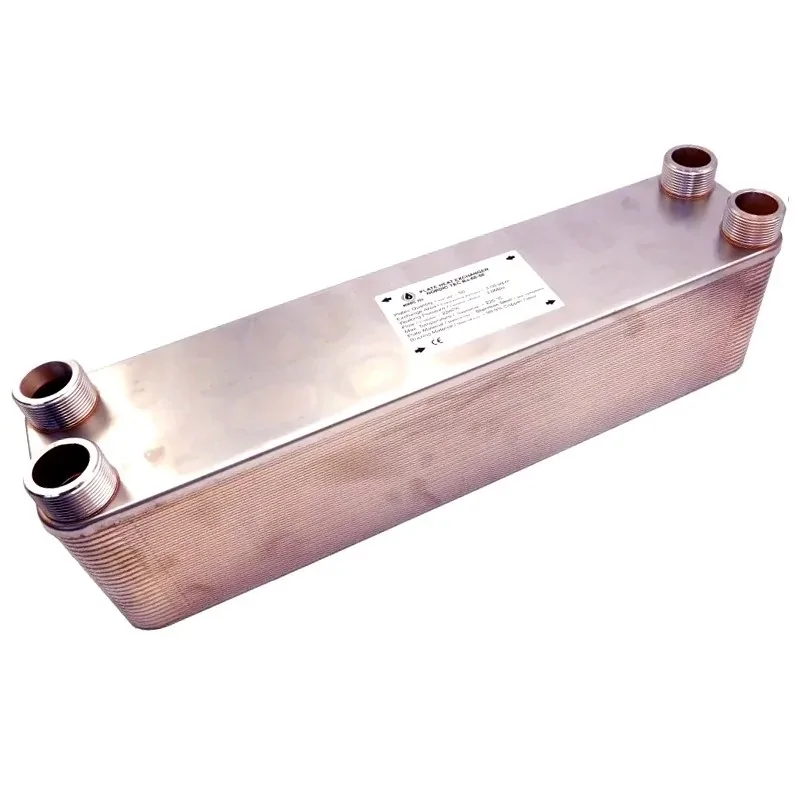

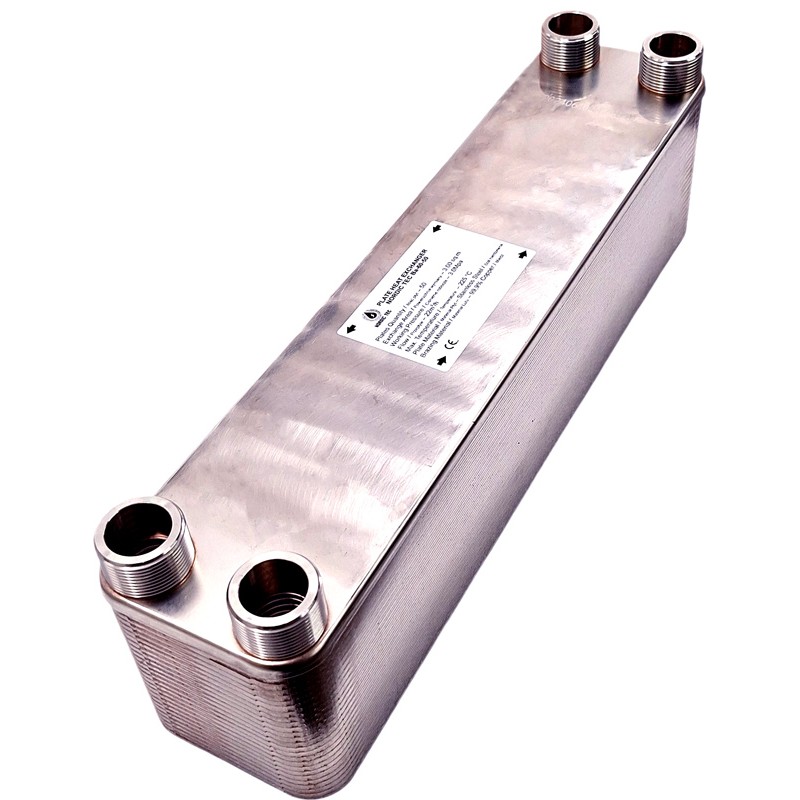

Värmeväxlare Nordic Tec Ba-60-50
anslutningar 5/4", 50 plattor
Värmeväxlaren Ba-60-50 kan också användas inom industriell kylning och i så kallade passiva kylsystem, som bygger på installationer med värmepumpar.

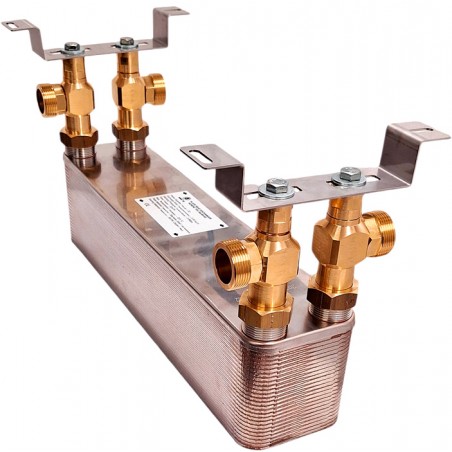

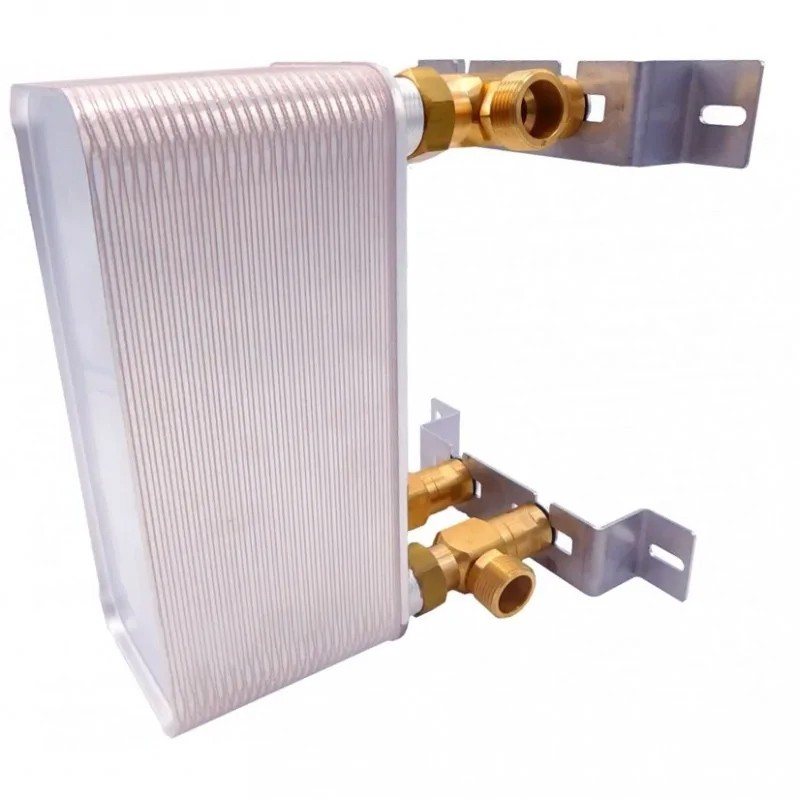

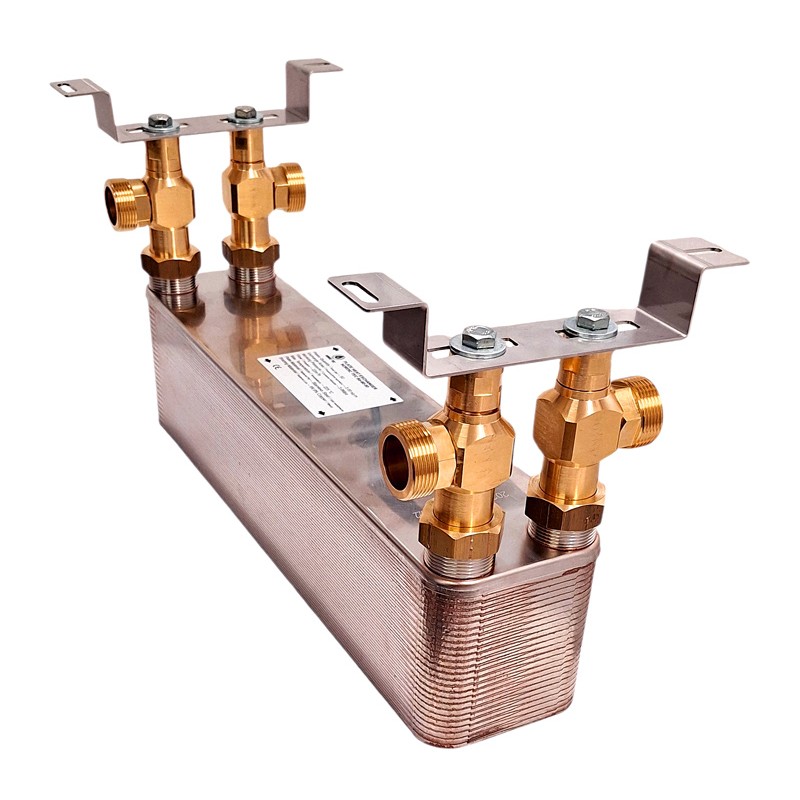

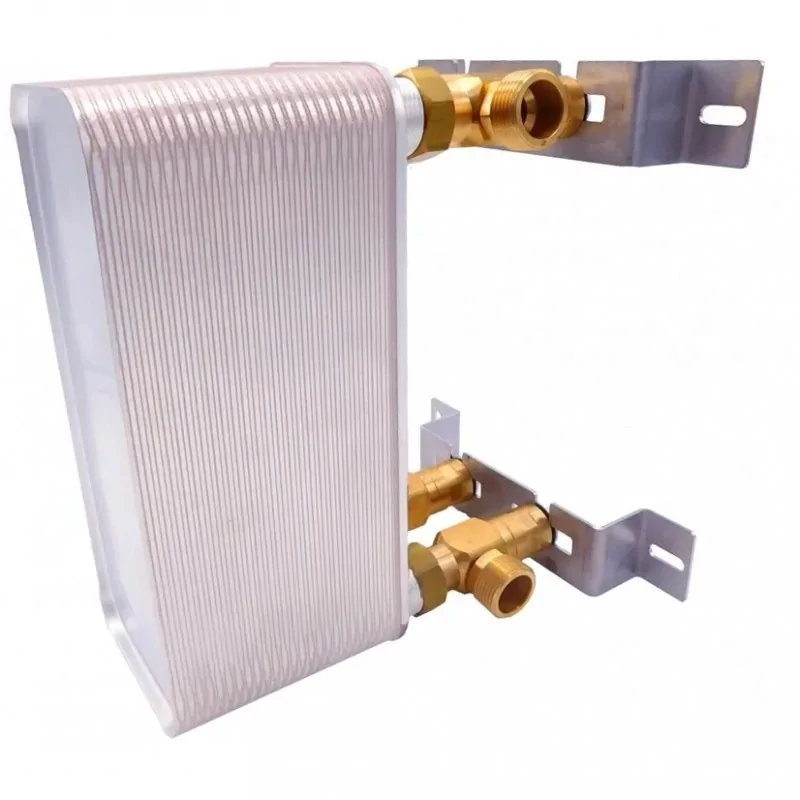

✅ Traditionell plattvärmeväxlare med 50 lödda plattor – kännetecknas av en kompakt och ergonomisk design som underlättar installation och underhåll. Som tillval finns även ett monteringskit för värmeväxlaren med väggfäste. Den är dessutom tillverkad av högkvalitativa material som är motståndskraftiga mot korrosion och höga temperaturer.
Beskrivning av plattorna i växlaren:
Anslutningar:
Maximalt flöde:
Arbetstryck:
Modellen Ba-60-50 är en plattvärmeväxlare för värmepumpar, utformad för att överföra termisk energi mellan vätskor och fungerar som en extern växlare i sådana system. Den är inte lämplig för användning med köldmedier i värmepumpar (den är inte den så kallade interna värmeväxlaren i värmepumpen).
Den bör inte användas med vätskor vid höga tryck (över 30 bar), såsom freon eller andra gaser, som tenderar att orsaka plötsliga tryckförändringar och fungerar vid tryck över 30 bar. Om du behöver en värmeväxlare för köldmedier som fungerar som kondensor eller förångare för värmepumpar och behöver en liknande modell, se modellen Ba-68-50-F.
Värmeväxlaren Ba-60-50 är illustrerad i grafen ovan, och dess yta markeras med en mörkare nyans. Som framgår har den en yta på 3 kvadratmeter, vilket fastställer dess höga kapacitet – därför är den särskilt lämpad för att hantera krävande värmekällor. Den används främst med monoblock-värmepumpar upp till 20 kW, där glykolkretsen separeras från centralvärmesystemet genom plattvärmeväxlare. Den kan dock även användas med stora centralvärmepannor med en nominell effekt på upp till 100–120 kW. Värmeväxlaren Ba-60-50 har en nominell effekt beräknad för industriella tillämpningar, upp till 200 kW.

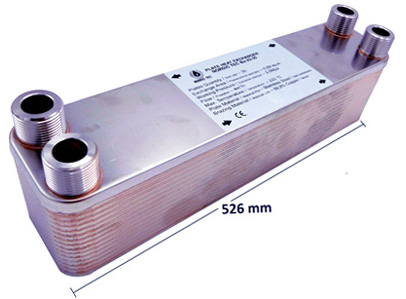

(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 127 mm
____

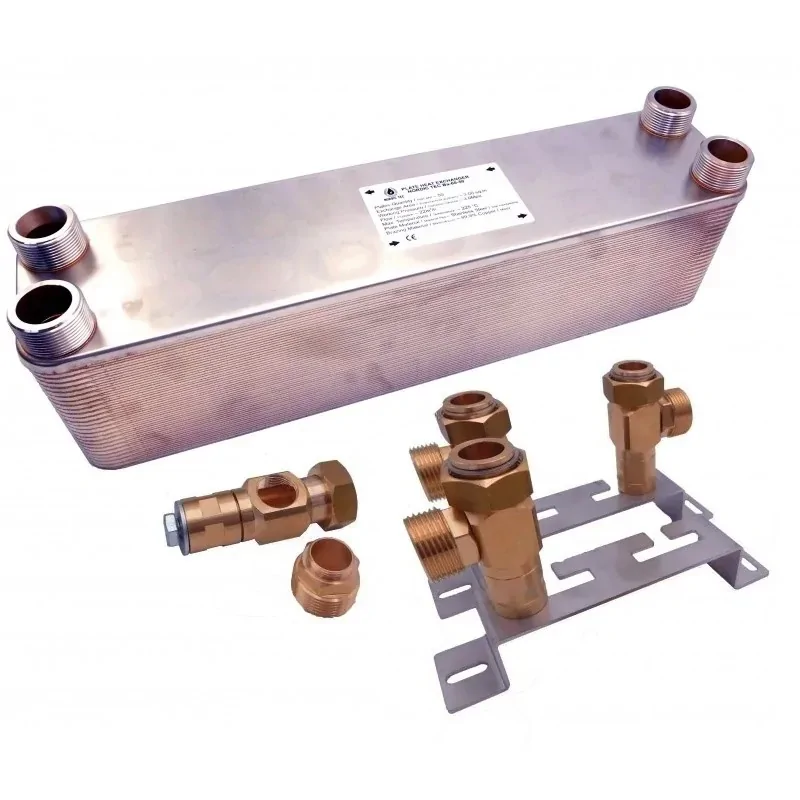

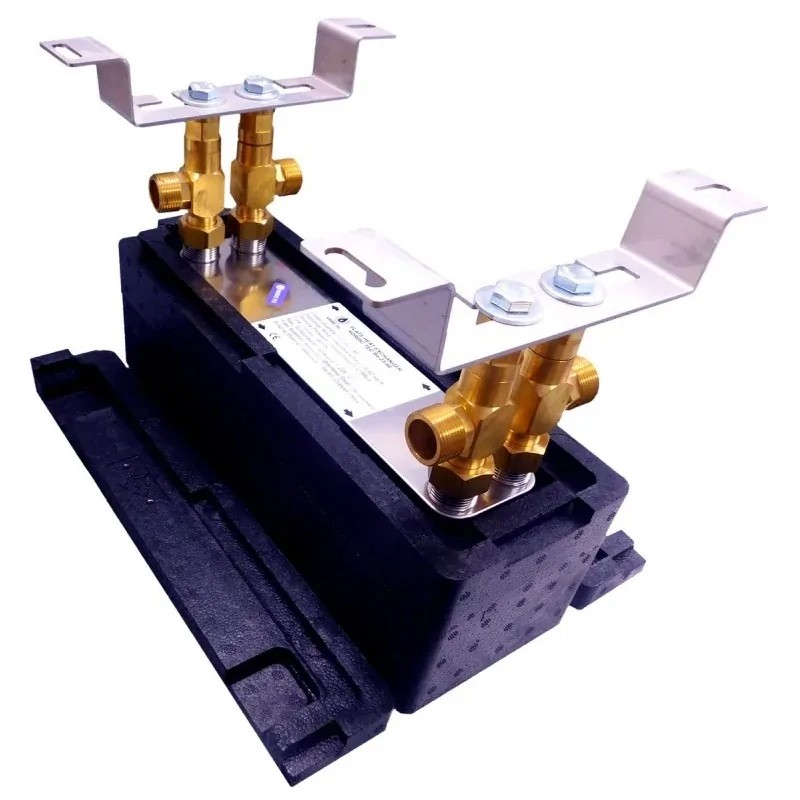

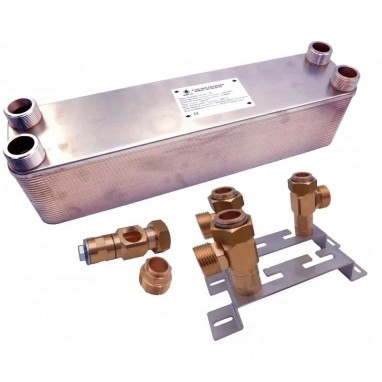

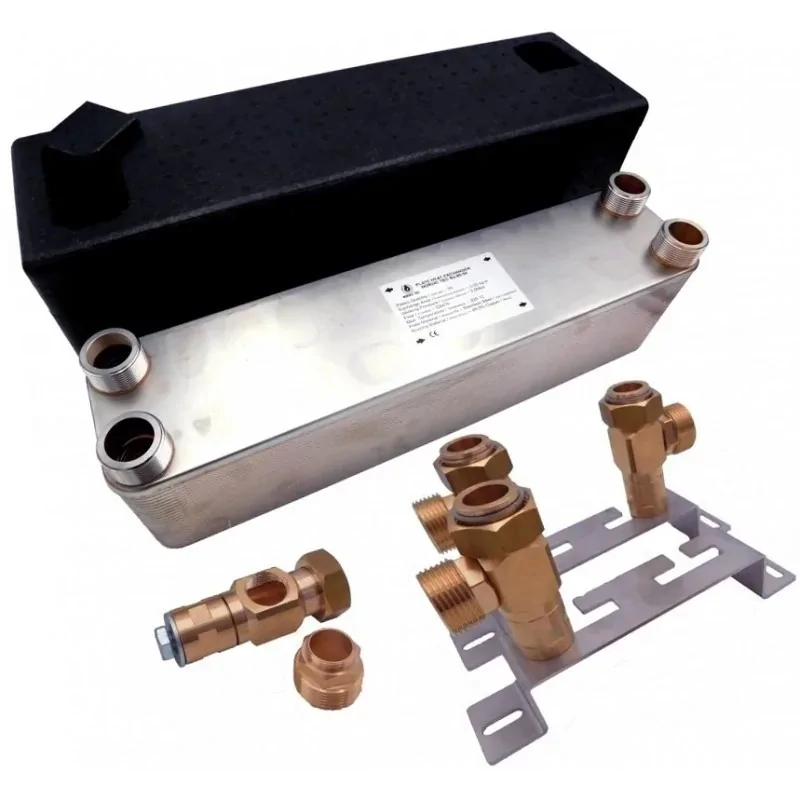

Som de flesta av våra modeller kan denna värmeväxlare köpas med extra utrustning:
Enheten kan köpas som ett komplett kit (tillbehörsmenyn finns precis ovanför växlarens pris) eller separat vid behov.
Plattvärmeväxlaren för värmepumpar används för att separera värmepumpens krets (ofta fylld med glykol) från värmesystemet. Ur ett perspektiv handlar det om att separera värmepumpen med hjälp av en värmeväxlare, eftersom denna lösning skapar två separata kretsar: värmepumpens glykol- (eller vatten-)krets är skild från värmesystemets (eller tappvattnets) krets.
Å andra sidan kopplar plattvärmeväxlaren inte bara isär utan ansluter också de två kretsarna. Inne i växlaren sker värmeöverföringen mellan vätskorna: den varma vätskan från värmepumpen överför sin värmeenergi till vätskan i värmesystemet eller tappvattensystemet, som sedan distribueras till golvvärme, radiatorer och varmvattenberedare. Därför är denna växlare en oumbärlig del av sådana system.
När vi talar om en plattvärmeväxlare för värmepumpar avser vi en enhet med ovan beskrivna funktion. Det är inte en freon/vatten- eller freon/glykol-värmeväxlare, som är en integrerad del av värmepumpen från tillverkaren. Även om den bär samma namn, är dess funktion i processen något annorlunda, även om den också bygger på värmeöverföring.
Modellen Ba-60-50 är en lösning som gör det möjligt att ansluta värmepumpar med hög nominell effekt till värmesystem. Om det handlar om högtemperatursystem baserade på radiatorer, där framledningstemperaturen från värmepumpen når cirka 50 °C, kan värmepumpar med en effekt på 16–20 kW anslutas. För system med extremt låga framledningstemperaturer (30–35 °C) kan värmepumpar med en effekt på cirka 10 kW hanteras.
Glykol/vatten-värmepumpar är vanligtvis monoblockpumpar där tillverkaren kräver användning av glykol, eller snarare en glykol/vatten-blandning, av säkerhetsskäl. Detta krav är ofta obligatoriskt, vilket innebär att om vi inte fyller värmepumpens krets med glykol/vatten-blandning kan garantin förverkas. Glykol/vatten-blandningen är en frostskyddsvätska som skyddar systemet från frysning vid strömavbrott, vilket skulle förhindra avfrostningsprocessen.
I detta fall uppstår dilemmat med att ansluta värmepumpen till värmesystemet. En direkt anslutning skulle kräva att hela systemet fylls med glykol/vatten-blandning, vilket innebär att denna vätska skulle finnas i golvvärmekretsarna eller radiatorerna. Detta är inte lämpligt, inte bara på grund av den höga kostnaden för vätskan utan också på grund av dess sämre värmeöverföringsegenskaper jämfört med vatten. I sådana situationer används en plattvärmeväxlare för värmepumpen för att dela systemet i två separata kretsar, där värmesystemet fylls med vatten. Det kan vara plattvärmeväxlaren Ba-60-50 eller en mindre modell, beroende på värmepumpens nominella effekt och förväntad framledningstemperatur.
Om du letar efter en liknande värmeväxlare, men certifierad för arbete med gasformiga vätskor (högt tryck), se:
Modellen Nordic Tec Ba-60-50 med 50 plattor har en nominell effekt upp till 550 kW vid höga framledningstemperaturer. Dock klassificeras denna plattvärmeväxlare som en 100 kW växlare med parametrar som motsvarar framledningstemperaturer från traditionella pannor. Den är därför idealisk för att separera slutna kretsar från gaspannor på 100 kW med framledning under 50 °C för att upprätthålla kondensation.
Med tanke på att många pannor också arbetar vid högre temperaturer, till exempel mellan 50 och 60 °C, är modellen Ba-60-50 en plattvärmeväxlare som även är lämplig för pannor på 120 kW, särskilt pannor för pellets, kol eller andra fasta bränslen.
