☑️ Kondensatorns primära uppgift i en värmepump är värmeöverföring, vilket driver hela uppvärmningsprocessen. I praktiken innebär detta att termisk energi som tas från omgivningen överförs till byggnadens inre, vilket möjliggör effektiv uppvärmning av rum. Dessutom kan moderna värmepumpar, utrustade med avancerade kondensorer, leverera värme även vid mycket låga utetemperaturer. Å ena sidan strömmar varm kylmedel (en speciell gasformig substans som tar upp värme utifrån – till exempel R134a, R410a, R407c eller mer moderna som R290, R32 etc.) in till kondensorn. Å andra sidan tas värmen upp av vatten – som sedan leds till husets uppvärmningssystem. Kondensorn i en värmepump är i princip en värmeväxlare mellan två substanser – och dess funktionsprincip är densamma som för andra värmeväxlare.
Kondensorn i en värmepump är en nyckelkomponent i värmesystemet. Det är här som kylmedlet avger uppsamlad värme till värmesystemet, genom att övergå från gasform till vätskeform – en process som kallas kondensation – därav namnet. Utan kondensorn skulle hela värmepumpens funktion vara omöjlig.
I värmepumpens termodynamiska krets utgör kondensorn tillsammans med förångaren en avgörande värmväxlarduo. Dess huvuduppgift är att överföra den värme som kylmedlet samlat upp i förångaren. Tack vare kondensorn sluts den termodynamiska cykeln och värmepumpen fungerar.
✅ Processen då kylmedlet kondenserar i kondensorn är en avgörande fas i värmeöverföringen. Här ändrar kylmedlet tillstånd från gasform till vätskeform och avger värme till värmesystemet. Kondensationen sker genom kontakt med kallt vatten på andra sidan – som tar upp värmen. Vad händer sedan?
✅ Kondensatorns konstruktion kan variera, men principen är alltid att maximera effektiviteten för att möjliggöra effektiv värmeöverföring från kylmedlet till värmebäraren. Kondensorn är en mycket effektiv värmeväxlare för gas-vatten – vilket gör att värmepumpar kan leverera termisk komfort även under extrema väderförhållanden. Om kondensorn inte fungerade optimalt skulle värmepumpen fortfarande fungera, men ineffektivt och oekonomiskt.
I lager
I lager

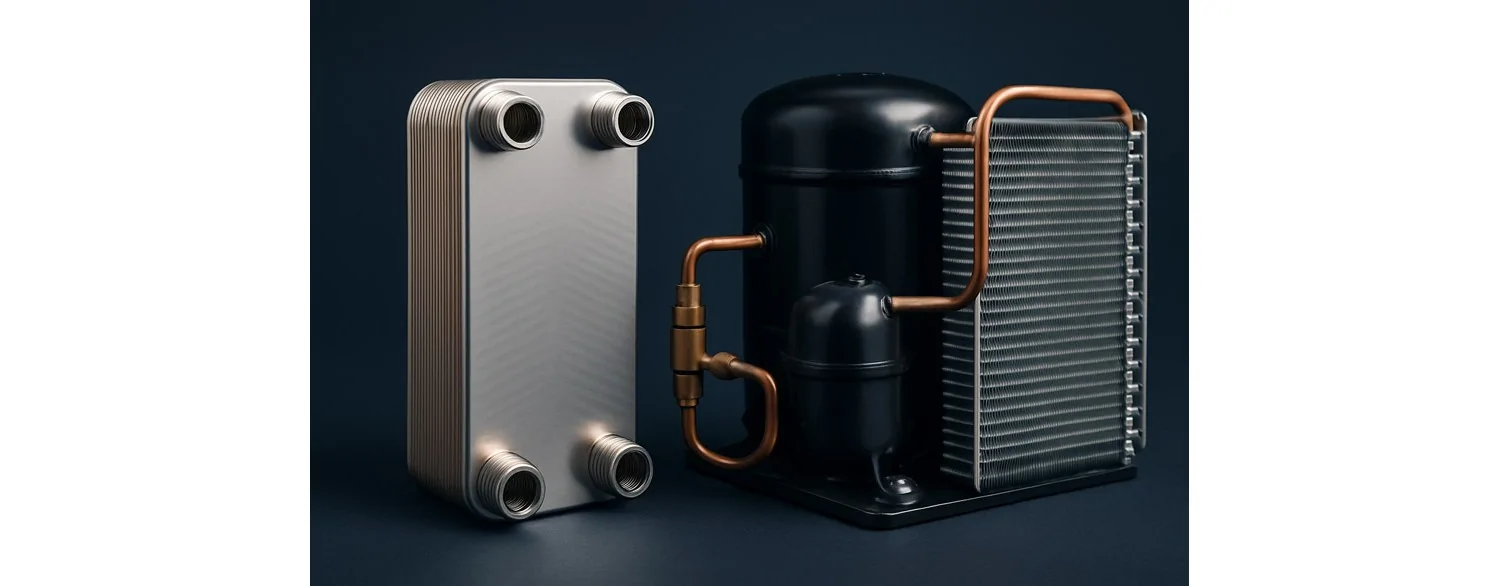

Kondensorn i en värmepump består av komponenter som tillsammans skapar ett effektivt värmeöverföringssystem. En av de vanligaste lösningarna är plattvärmeväxlaren. Denna kompakta, småskaliga anordning maximerar kontaktytan mellan kylmedel och vatten, vilket möjliggör snabb och effektiv värmeöverföring. Dessutom gör den kompakta konstruktionen hos plattvärmeväxlare att de är idealiska för moderna värmepumpar, som kräver hög prestanda med minimal platsåtgång.
Plattvärmeväxlare är mycket populära som kondensorer i värmepumpsystem av flera skäl:
☑️✅ Här är det viktigt att notera att endast plattvärmeväxlare av typen gas-vätska bör användas som kondensorer. Det kan inte vara vilken värmeväxlare som helst. Modeller av typen gas-vätska, ibland kallade freonväxlare, har högre trycktålighet (vanligtvis certifierade för 45 bar) och är dessutom motståndskraftiga mot plötsliga tryckförändringar. Detta är avgörande egenskaper – eftersom de behövs vid arbete med kylmedel som R32, R410a, R134a, R290 eller liknande. Om du letar efter värmeväxlare som kan fungera som kondensorer, kolla in:
I lager
I lager
Kondensorns slingor är ytterligare en nyckelkomponent i värmeöverföringsprocessen i värmepumpar. Dessa spiralformade rör är designade för att maximera kontaktytan med kylmedlet, vilket möjliggör effektiv värmeöverföring till värmebäraren. Slingorna används särskilt i större system. Deras flexibla konstruktion gör det enkelt att anpassa dem till olika värmesystemkonfigurationer.
I värmepumpens system spelar kondensorn en central roll, men den fungerar alltid i samverkan med andra delar för att säkerställa effektiv värmeöverföring. Dess funktion är nära kopplad till förångaren, kompressorn och expansionsventilen. Tillsammans bildar de en väloljad enhet som driver den termodynamiska cykeln. Detta är en mekanism som fungerar med klocklik precision och upprepas cykliskt.
✅ I värmepumpens termodynamiska cykel är kondensorn och förångaren som två sidor av samma mynt – samma process, bara omvänd – de är oupplösligt sammanlänkade och lika viktiga. Kondensorn ansvarar för att överföra värme till värmesystemet, medan förångaren tar upp termisk energi från värmekällan, vilket möjliggör avdunstning av kylmedlet. Detta dynamiska partnerskap säkerställer en kontinuerlig energiflöde, vilket garanterar smidig drift av hela systemet.
Kompressorn är systemets hjärta – utan den skulle inget fungera. Dess huvuduppgift är att öka trycket hos kylmedlet (varvid dess temperatur också stiger) och skicka det till kondensorn. På så sätt når kylmedlet rätt temperatur – som sedan når våra radiatorer eller golvvärmesystem. Man kan säga att kompressorn är drivkraften i hela värmeöverföringsprocessen, utan den skulle kylmedlet vara mycket kallare (förångaren ensam kan inte generera tillräckligt med värme) – vilket skulle göra systemet ineffektivt. För att värma upp en byggnad behöver vi trots allt en specifik mängd värme.
Expansionsventilen är en tyst men ytterst viktig komponent i värmepumpens arbetscykel. Dess uppgift är att sänka trycket och temperaturen hos kylmedlet innan det återvänder till förångaren. På så sätt kan kylmedlet återigen ta upp värme från värmekällan (vanligtvis från luften – om det gäller en luft-vattenvärmepump), vilket sluter den termodynamiska cykeln. Utan expansionsventilen skulle systemet inte vara lika effektivt och tillförlitligt, och dess betydelse för långsiktig drift kan inte överskattas.
I lager
I lager
Effektiviteten och prestandan hos kondensorn i ett värmepumpssystem är avgörande faktorer som bestämmer hela systemets verkningsgrad. Kondensorn, som en av de viktigaste komponenterna, spelar en central roll i uppvärmningsprocessen. Dess konstruktion och korrekta val kan avsevärt öka systemets energieffektivitet. I ljuset av ökade krav på miljöhänsyn och energikostnadsreducering är detta särskilt viktigt. En välkonstruerad kondensor innebär inte bara ekonomiska besparingar utan också ett steg mot mer miljövänliga lösningar.
☑️✅ Vanligtvis väljer vi inte kondensorn själva, den levereras med värmepumpen. Men om vi står inför behovet av att byta ut den är det viktigt att inte välja en traditionell plattvärmeväxlare som inte är certifierad för gaser – för även om den kan vara ganska effektiv – kan den börja läcka efter några månader på grund av att den inte är anpassad för kylmedlets tryckförhållanden. Detta bör även personer som konstruerar egna hemmagjorda värmepumpar – baserade på luftkonditioneringsenheter – tänka på.
Kondensorn har en avgörande inverkan på effektivitetsmått som COP (Coefficient of Performance) och SCOP (Seasonal Coefficient of Performance). COP anger hur mycket värme systemet levererar i förhållande till den förbrukade elenergin under specifika driftsförhållanden, medan SCOP tar hänsyn till variationer i dessa förhållanden under hela året och ger en mer heltäckande bild av effektiviteten.
Om du vill maximera energibesparingarna under hela året är optimal kondensordrift en grundpelare som inte kan förbises. Med andra ord: ✅ en för svag kondensor = ineffektiv värmepumpsdrift.
I en annan artikel på vår blogg – som diagnostiserar orsaker till högt elförbrukning hos värmepumpar, beskriver vi mer ingående att en av orsakerna kan vara fel eller felaktigt val av kondensor/värmeväxlare.
Valet av rätt kondensor är ett av de viktigaste stegen i att designa ett effektivt värmepumpssystem. En kondensor som säkerställer optimala värmeöverföringsförhållanden ökar hela värmesystemets effektivitet. Men en felaktigt vald komponent kan leda till:
Därför är det viktigt att ta hänsyn till kondensorns parametrar, så att den kan fungera effektivt under olika klimatförhållanden. Endast på detta sätt kan tillförlitlighet och besparingar garanteras under lång tid.
I lager
I lager
Moderna designlösningar fokuserar på användningen av avancerade material och innovativa konstruktioner, vilket inte bara förbättrar prestandan utan också stödjer hållbar utveckling. Ett exempel är den termodynamiska värmepumpen, som tack vare dessa teknologier levererar värme på ett mer miljövänligt och ekonomiskt sätt.
En av de viktigaste utvecklingsinriktningarna är användningen av material med hög värmeledningsförmåga och korrosionsbeständighet. Detta förlänger utrustningens livslängd. Hållbarhet och effektivitet är egenskaper som alla användare söker. Dessutom är moderna kondensorkonstruktioner designade för att maximera värmeöverföringsytan, vilket möjliggör ännu bättre energianvändning.
Med den tekniska utvecklingen uppstår nya trender. Kommer framtiden att innebära ännu mer avancerade material som möjliggör högre energieffektivitet? Vilka innovationer väntar oss under de kommande åren? Dessa frågor kommer säkerligen att driva vidare forskning och utveckling inom detta område.
De löda värmeväxlarna från Nordic Tec är en av de mest effektiva och tillförlitliga lösningarna inom kondensorteknik. Genom att använda ultratunna plattor säkerställer de hög värmeprestanda, vilket gör dem till ett idealiskt val för moderna värmesystem. Kondensorer – löda värmeväxlare utmärker sig genom utmärkt värmeledningsförmåga och är i princip underhållsfria. Hållbarheten uppnås genom en längre tillverkningsprocess jämfört med standardmodeller – tillverkning i vakuumugnar.
I lager
I lager
