Plattvärmväxlare för köldmedium – värmepumpar på 35 kW
Plattvärmväxlare för köldmedium / Förångare 50 plattor
Gasvärmväxlaren med 50 plattor är lämplig för värmepumpar, luftkonditioneringssystem och större enheter med en effekt mellan 22 och 35 kW.
✅☑️ Se: Nipplar med SAE-gängadapter för gas-vatten-värmväxlare | Katalog
Tekniska detaljer - Gas-vatten-värmväxlare 35kW
- Material: Rostfritt stål 316L, vakuumlödad med koppar
- Termisk kapacitet för värmepump / luftkonditionering / kylsystem: 22 kW - 35 kW
- ☑️✅ Parametrar för 35 kW:
- Köldmediesida; R410a - Tkond = 40ºC
- Vätskesida: vatten; T-IN = 32ºC; T-OUT = 37 ºC
- Anslutningar för Freon / gas: ϕ22 - 7/8" (lödda bussningar)
- Anslutningar för traditionell vätska: 1" - DN 25
- Arbetstryck: upp till 45 bar
- Trycktest före drift: > 60 bar
- Flödeshastighet: 22 m³/h / 22 000 l/h
- Anslutningstyp: Motström - Motflöde
Värmeväxlingsyta för gasvärmväxlaren Ba-68-50-F: 3,40 m²

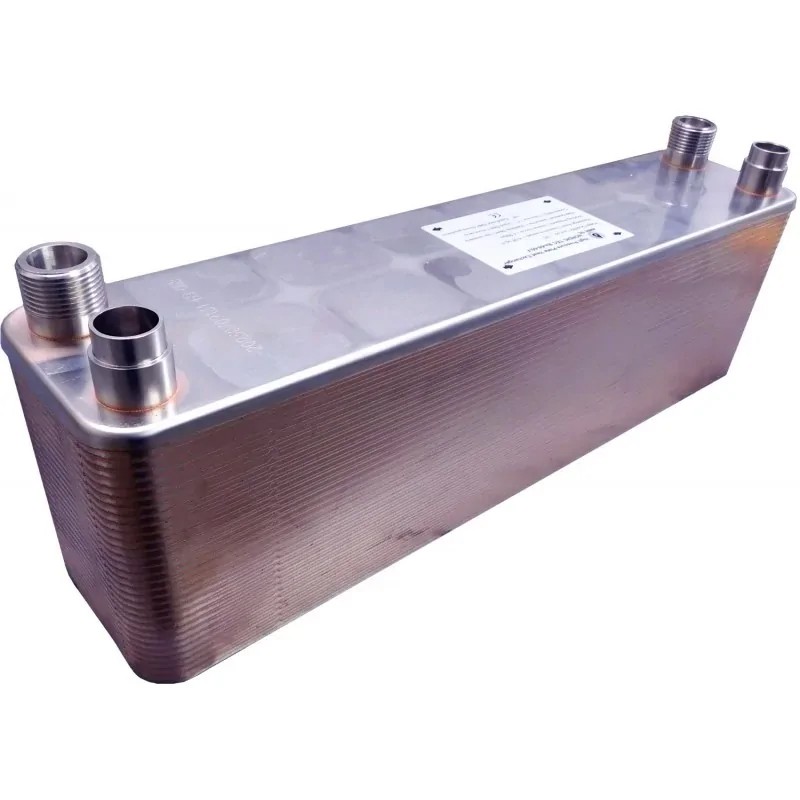

Gasvärmväxlare, främst för så kallade F-gas, med katalognamn Ba-68-50-F, är en av de största köldmedie-värmväxlarna som används i värmepumpar och finns i Nordic Tec:s vanliga katalog. Denna modell ingår i Ba-68-F-serien, som är speciellt utformad för applikationer som involverar freon-vatten-fluider. Detta betyder dock inte att den inte kan användas i klassiska applikationer med vätskor på båda sidor. Ba-68-50-F är utrustad med 50 plattor, vilket ger en värmeväxlingsyta på cirka 3,4 m² och säkerställer hög effektivitet. Tack vare dessa egenskaper kan den användas, till exempel, för att ansluta monoblock-värmepumpar med glykol till värmesystem eller varmvattenberedning (VVB).
Plattornas yta på 3,4 m² gör det möjligt att hantera värmepumpar och enheter med en effekt mellan 22 kW och 35 kW, och i vissa fall upp till 40 kW, i gas-vatten-applikationer.
Värmväxlaren med 50 plattor för freon kan arbeta med nästan alla typer av köldmedier eller F-gas, som R410A, R32, R290, R404 och andra liknande. Det maximala tillåtna arbetstrycket är 45 bar, vilket gör det möjligt att upprätthålla full termisk funktionalitet i ett luftkonditioneringssystem eller en husvärmepump.

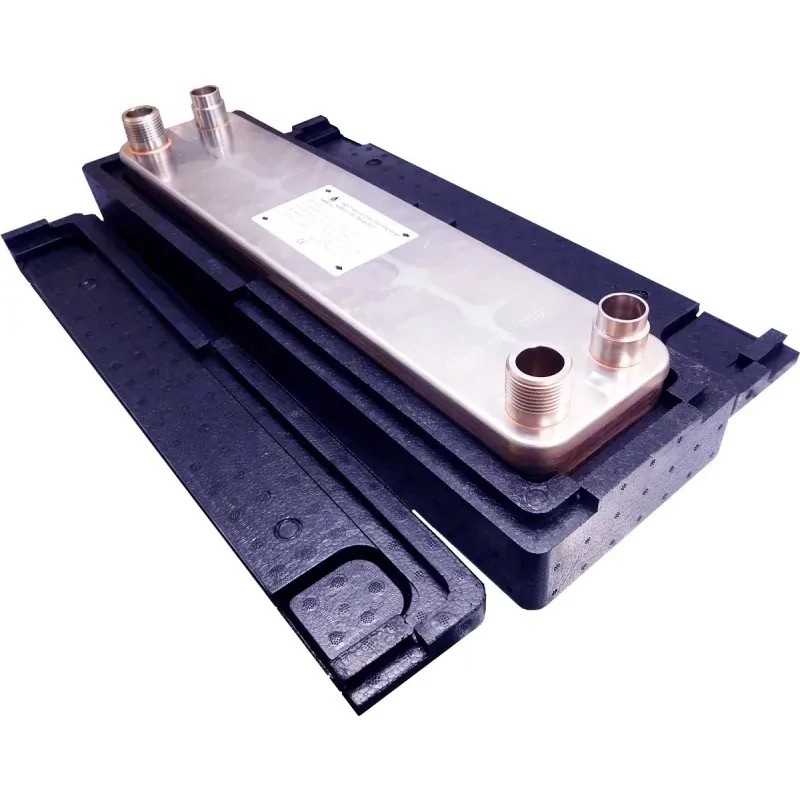

Basversionen av Ba-68-50-F inkluderar inga tillbehör (endast värmväxlaren). Om du vill öka drifteffektiviteten, minska värmeförluster och ge extra skydd till enheten kan du beställa värmväxlaren med isolering (menyn för variantval finns precis ovanför priset).
Dimensioner - värmväxlare - Ba-68-50-F
(A) - 526 mm
(B) - 119 mm
(F) - 126 mm
(C) - 470 mm
(D) - 63 mm
_________
Värmväxlare R134a-vatten – vilka andra köldmedier för värmepumpar kan modellen Ba-68-50-F från Nordic Tec hantera?
För närvarande används modellen Ba-68-50-F troligen fortfarande främst som kondensor för R134a, det vill säga som R134a-vatten-värmväxlare. De flesta köldmedier och F-gas beter sig dock på ett liknande sätt i ett värmepumpssystem. Naturligtvis skiljer de sig åt när det gäller miljöpåverkan, om de är enkomponents- eller sammansatta köldmedier, de tryck de genererar (som R32, som har något högre tryck) eller deras expansionsförmåga. I alla fall förblir deras funktion liknande, vilket innebär att om du letar efter en kondensor för en värmepump med ett annat köldmedium än R134a, kommer det inte att vara några problem och du kan tryggt använda vår värmväxlare.
Vilka köldmedier är kompatibla med Nordic Tec:s gas-vatten-värmväxlare?
Gas-vatten-värmväxlarna i vår katalog är certifierade för upp till 45 bar. Detta innebär att för ett värmepumpsdriftsintervall upp till 65°C kan du använda praktiskt taget alla tillgängliga köldmedier. Nedan listar vi några av dem:
- R134a – ett äldre köldmedium som fasas ut men fortfarande finns i många värmepumpar.
- R410a – länge betraktad som en av de främsta "freon"-köldmedierna.
- R407c – ett mycket vanligt köldmedium i luftkonditioneringssystem.
- R290 – helt enkelt propan, som används i många europeiska länder.
- R32 – förmodligen den senaste trenden, ett köldmedium som verkar vara det mest effektiva, presterande och miljövänliga.
Naturligtvis finns det många andra köldmedier, särskilt med tanke på att det finns en trend på marknaden att konvertera luftkonditioneringssystem till värmepumpar. Att ett visst köldmedium inte nämns betyder inte att det inte kan användas med Nordic Tec:s gas-vatten-värmväxlare, eftersom de inte kommer att skilja sig väsentligt från de typer som nämns ovan.
