Kylmedel-gas värmeväxlare – lämplig för freon eller gasformiga vätskor (inklusive högtrycksmedium).
Egenskaper hos kylmedlets värmeväxlingskanaler:
Antal lager i rostfritt stål: 26 plattor
Värmeisolering är ett valfritt tillbehör till värmeväxlaren; den kan köpas med eller utan isolering. Valmenyn finns nedan, precis ovanför priset.
✅ Fri leverans i Sverige
Värmeväxlare vatten-gas – för kylmedel i värmepumpar (fungerar som förångare eller kondensor) eller för kyl- och luftkonditioneringsenheter.
Plattvärmeväxlare för värmepumpar eller luftkonditionering, lämplig för större enheter inom effektområdet 13 kW - 18 kW.
Tekniska detaljer för värmeväxlare vatten-gas Ba-68-26-F:
Parametrar 18 kW:
Luftkonditioneringssida: Freon R410a; Tcon = 40ºC
Vätskesida: Vatten; T-IN = 32ºC; T-OUT = 37ºC

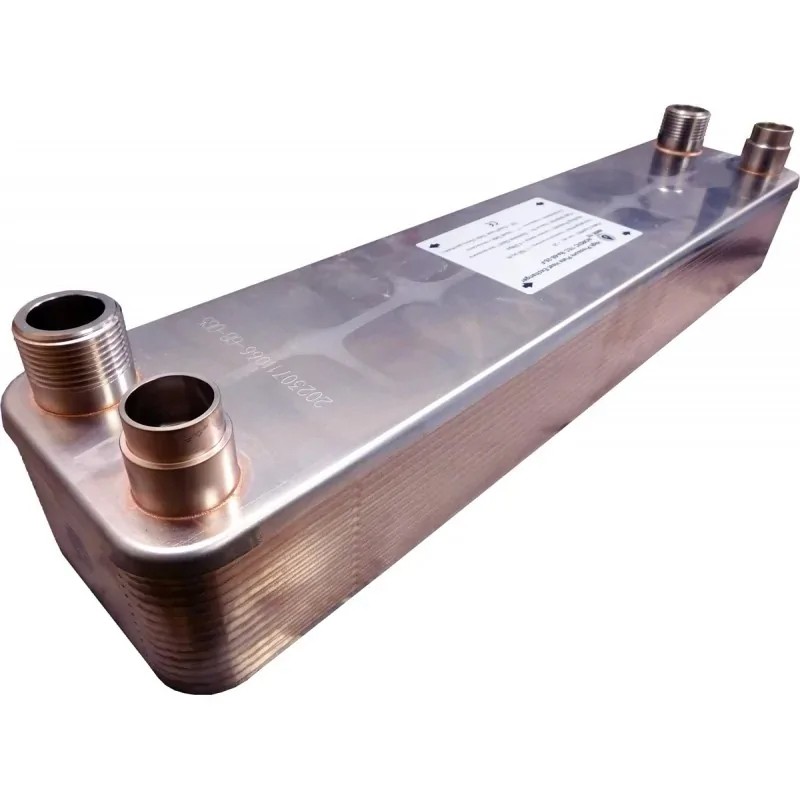

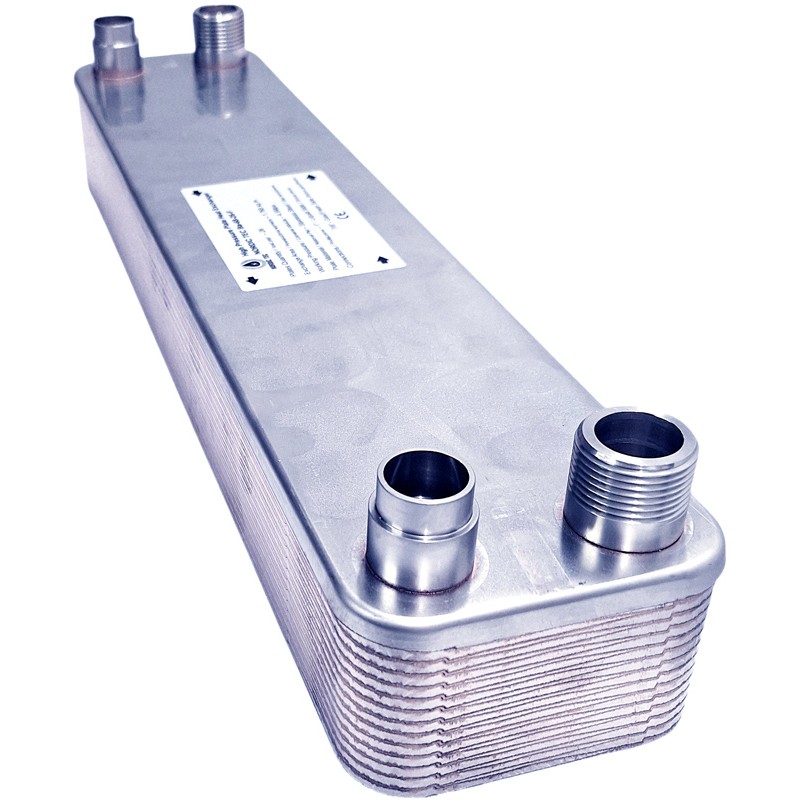

Värmeväxlaren för kylmedel Ba-68-26 är en av gas- eller kylmedelsvärmeväxlarna i Ba-68-serien från Nordic Tec, placerad i mitten av serien när det gäller prestanda och värmeöverföringsyta. Med en plåtyta i rostfritt stål på 1,768 m² erbjuder den utmärkt stöd för värmepumpar eller enheter som arbetar med kylmedel som R410a, R32, R290, R404 eller andra liknande fluider. Den är lämplig för enheter med en nominell kapacitet mellan 13 kW och 18 kW.
Inom Ba-68-F-serien finns även större kylmedel-vatten värmeväxlare med värmeöverföringsytor som överstiger 3-4 kvadratmeter.

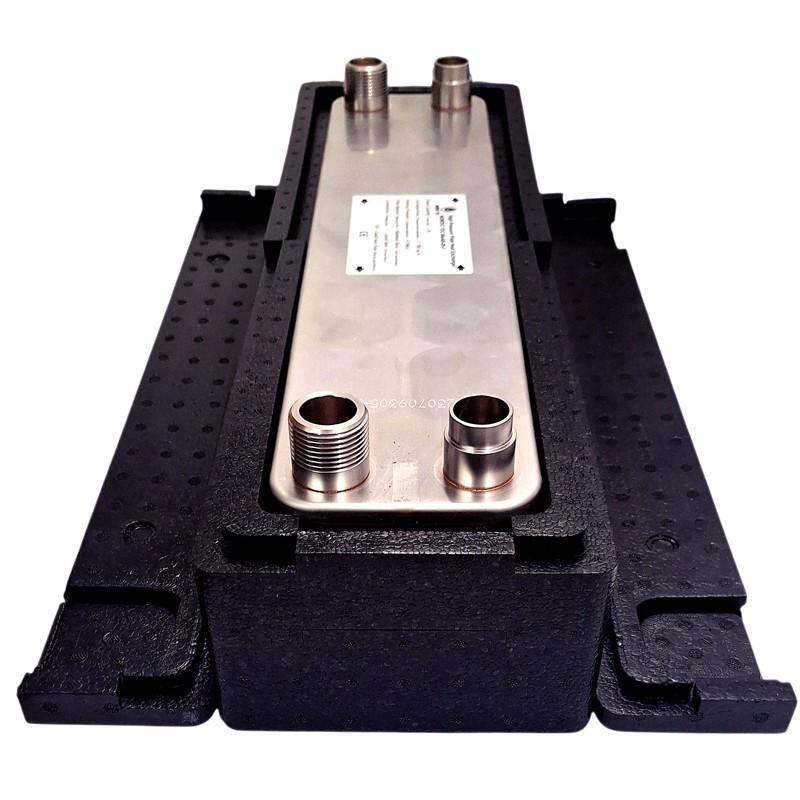

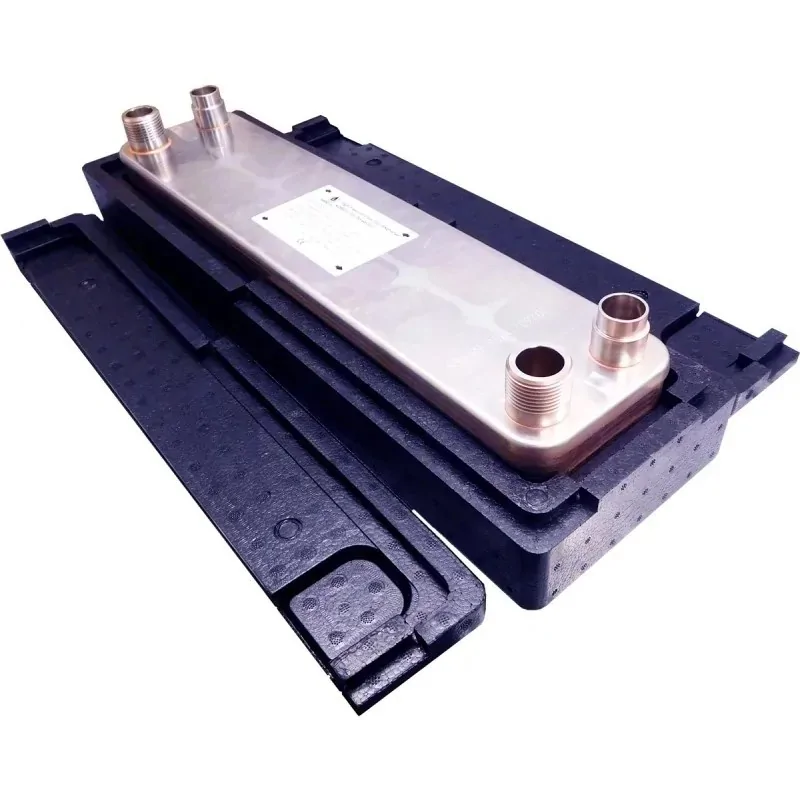

Värmeväxlaren för gas Ba-68-26-F kan, precis som alla värmeväxlare i denna serie, beställas i grundutförande (enhet utan värmeisolering) eller med värmeisolering. En värmeväxlare med isolering är särskilt fördelaktig vid uppvärmningsapplikationer, eftersom isoleringen förbättrar dess effektivitet och minskar värmeförluster till omgivningen.
(A) - 526 mm
(B) - 119 mm
(F) - 70 mm
(C) - 470 mm
(D) - 63 mm
Hur fungerar en kondensor för en värmepump med en effekt på 16 kW - 18 kW eller en annan effekt? Effekten väljs naturligtvis utifrån värmeväxlaren Ba-68-26-F.
Kondensorn i en värmepump är en nyckelkomponent i alla uppvärmnings- och kylsystem som bygger på värmepumpsteknik. Den är ansvarig för att omvandla kylmedelsgas (freon) från gasform till vätskeform, vilket sker genom att värmen som ackumulerats i omgivningen avges – i vårt fall till vattnet som strömmar genom den andra kanalen i värmeväxlaren. Denna process är nödvändig för att uppnå önskad temperatur i kretsen, vilket gör att värmepumpen kan värma upp vattnet. I detta fall fungerar vår värmeväxlare som en kondensor.
I grunden är kondensorn i en värmepump alltid en typ av värmeväxlare som fungerar enligt principen om värmeutbyte mellan kylmedelsgas och omgivningen. När kylmedelsgasen passerar genom kondensorn avger den den ackumulerade värmen och övergår från gasform till vätskeform. Denna process är möjlig tack vare temperaturdifferensen mellan kylmedelsgasen och omgivningen. En sekundär process består i att värmen överförs till vätskan, och det är på detta sätt som uppvärmningen sker.
I olika applikationer kan kondensorn ha olika former – till exempel kan den bestå av slingor eller rör genom vilka kylmedelsgasen strömmar, och så vidare. Under denna process avlägsnas värmen från kylmedelsgasen, vilket gör att den kondenserar och övergår från gasform till vätskeform – detta förblir konstant. Dock verkar användningen av plattvärmeväxlare i denna form vara en optimal lösning i termer av pris, prestanda och tillgänglighet på marknaden. Plattvärmeväxlaren är förmodligen den bästa färdiga lösningen på marknaden som kan fungera som en kondensor. Det är viktigt att det inte är en enkel värmeväxlare vilken som helst, utan en högtrycksmodell (45 bar) som är noggrant utvald.
Värmeväxlaren Ba-68-26-F är en kondensor med en maximal effekt på 16 kW - 18 kW, vilket motsvarar den nominella effekten hos de enheter som använder det kylmedel som den är utformad för. Den är avsedd för relativt stora system med högre uppvärmnings- och kylbehov. Dess uppgift är att säkerställa en effektiv kondensationsprocess av kylmedelsgasen, vilket möjliggör att den rätta temperaturen uppnås i det termiska kretsloppet. Genom korrekt kondensering av gasen kan värmepumpen utvinna värme från omgivningen och överföra den till byggnaden för uppvärmning eller kylning.
En kondensor är en generell term för värmeväxlare (oavsett konstruktionstyp) där kondensation av kylmedelsgas sker. Dessa gaser tillhör kylmedelsfamiljen, såsom R404, R32, R290, R410 och liknande. Om man vill omvandla en luftkonditionering med uppvärmningsfunktion till en luft-vattenvärmepump, kommer en värmeväxlare i form av en kondensor att vara nödvändig. Värmeväxlaren för kylmedel Ba-68-26-F är en färdig lösning och kan arbeta med högtrycks-kylmedel från luftkonditioneringssystem utan risk för läckage (vilket kan uppstå vid användning av en traditionell vatten-vattenvärmeväxlare).
Värmeväxlaren för klimatanläggningar bör väljas med en viss effektmarginal. Den maximala effekten hos kylaggregatet eller luftkonditioneringssystemet för denna värmeväxlare är konventionellt beräknad till 18 kW, men det rekommenderas att välja en värmeväxlare med en liten effektreserv. Vanligtvis rekommenderas en marginal på cirka 2-3 kW – i detta fall kan man anta att denna modell fungerar bäst med en luftkonditionering på 15 kW - 16 kW.
____________
Om du letar efter en värmeväxlare för luftkonditionering eller värmepumpar - men inte i form av en kondensor eller förångare - och vill ansluta värmepumpen (till exempel en monoblock-enhet) till systemet i en vatten-vatten- eller vatten-glykolkonfiguration, se till att kolla in:
Kanske motsvarar Ba-68-F-seriens värmeväxlare dina parametrar; dock kan ett system som ditt kräva en enhet med liknande funktion men något mer kompakt. I sådana fall, se även:
___________
