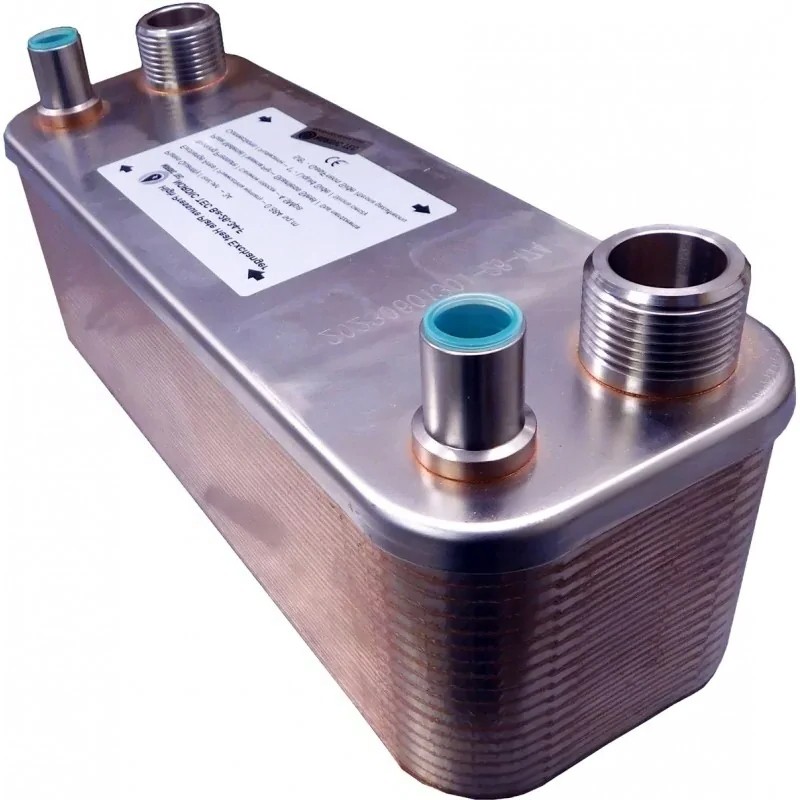

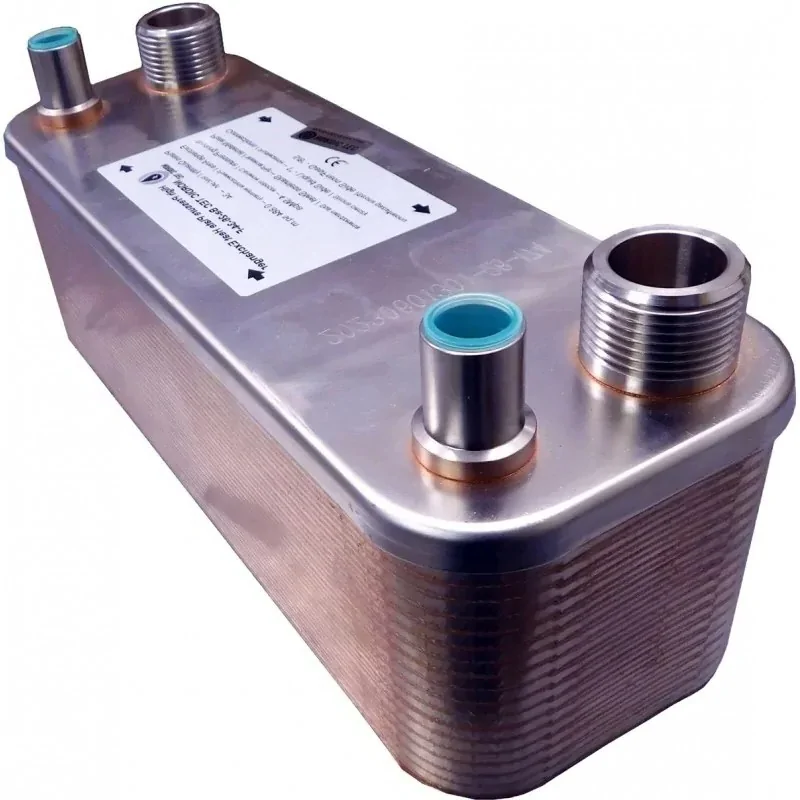

Värmeväxlare Gas-Vätska NORDIC TEC Ba-26-60-F 1,56m² 16 kW

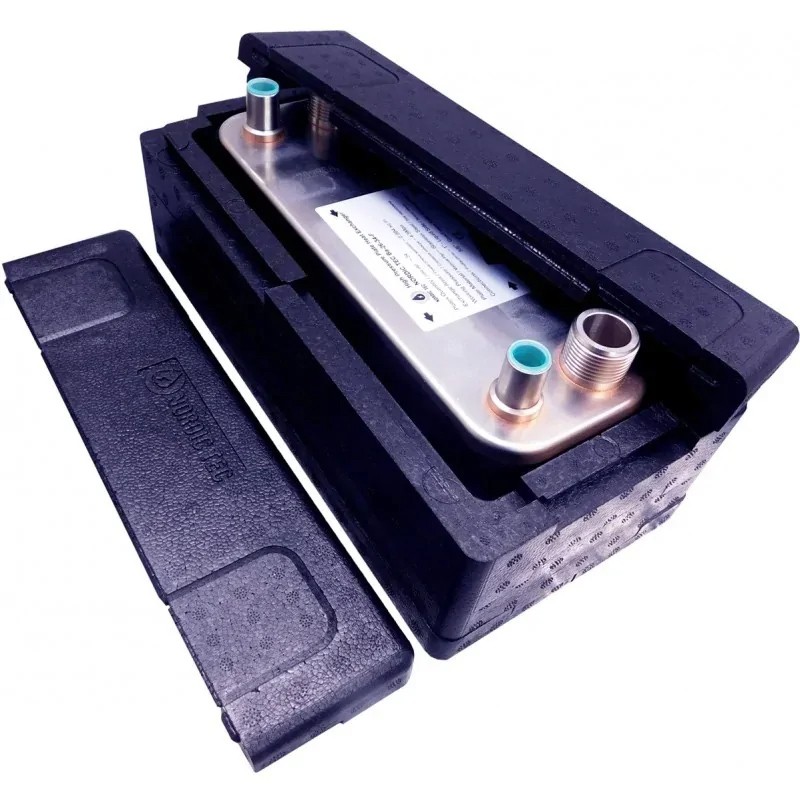

Värmeväxlare Gas-Vätska NORDIC TEC Ba-26-60-F 10- 16 kW isolering

Värmeväxlare Gas-Vätska NORDIC TEC Ba-26-60-F 1,56m² 16 kW

Värmeväxlare för freon - 60 plattor Ba-26-60-F för köldmedium

Freon-värmeväxlare för gasformiga vätskor, med 60 plattor och högtrycksdesign (max 45 bar), för applikationer med vätskor (mottagarsida - första kanalen) och köldmedium/gasformig vätska (motsatt sida). Värmeväxlaren kan fungera som kondensor/förångare för värmepumpar eller luftkonditioneringssystem som modifierats för att användas som hushållsvärmepumpar. Freon-värmeväxlaren är idealisk för köldmedier i tillämpningar som inte överstiger 45 bar | 4,5 MPa.

Antal stålplattor i freonvärmeväxlaren: 60 plattor
Anslutningar - Freonsida: rör 5/8" (ϕ15) | Vätskanslutning (mottagarsida): 1"
Värmeväxlingsyta: 1,56 m²
Nominell effekt för värmepump/köldmedieenhet/luftkonditionering: 10 - 16 kW
Arbetstryck på gassidan: upp till 45 bar

Freon-värmeväxlaren med 60 plattor finns även med isolering på begäran.

✅ Snabb och gratis leverans av värmeväxlaren i hela Sverige

Referens: Värmeväxlare-Gas-Vätska-Ba-26-60-F

Skick

Valfria tillbehör för värmeväxlare

Endast värmeväxlare (utan tillbehör)
Värmeväxlare med isolering

I lager

339,99 €

Inkl. moms

Värmeväxlare för gas - för värmepumpar från 10 kW till 16 kW

Gas-vätske-värmeväxlare i lött stål från Nordic Tec, för värmepumpar eller luftkonditioneringsenheter, utformad för att fungera som förångare/kondensor i utrustning med en effekt mellan 10 kW och 16 kW.

✅☑️ Kolla in: Katalog över svetnipplar med gängad SAE-adapter för gas-vatten plattvärmeväxlare

Tekniska detaljer - gas-värmeväxlare för värmepumpar max. 16 kW:

Material i värmeväxlaren: rostfritt stål 316L, vakuumlödd med koppar
Termisk effekt för värmepump/luftkonditionering/kylaggregat: 10 kW - 16 kW
Detta är den rekommenderade effekten för enheter som kan hanteras korrekt av denna köldmedievärmeväxlare, baserat på arbetsparametrarna för vätskan.
Anslutningar för freon/gas: ϕ15 - 5/8" för lödning
Anslutningar för vätska (vanligtvis vatten): 1" - DN 25
Arbetstryck: upp till 45 bar (maximalt tryck som värmeväxlaren bör utsättas för - 4,5 MPa)
Provtryck före försäljning: > 60 bar
Flöde: 12 m³/h
Anslutningsmetod: motflöde (rekommenderat att ansluta så att köldmediet och vattnet flödar i motsatta riktningar för att maximera värmeöverföringseffektiviteten från köldmediet till vattnet).

Skillnaden mellan en gasvärmeväxlare, som är lämplig för att arbeta med köldmedier, och en traditionell plattvärmeväxlare för vätskor ligger i en längre lödningsprocess, vilket ger enheten högre tryckbeständighet. Medan traditionella vätske-vätskebaserade värmeväxlare är certifierade för arbetstryck upp till 20 eller 30 bar, kan freonvärmeväxlaren Ba-26-60-F arbeta vid tryck upp till 45 bar. Därför är den lämplig för att arbeta med vanliga köldmedier, F-gaser, såsom R32, R404A, R407, R410a eller R290, som tydligt kräver högre tryck.

Värmeväxlingsyta för gas-vatten växlare Ba-26-60-F: 1,56 m²

Diagrammet placerar Nordic Tec Ba-26-60-F värmeväxlaren för gas/freon/köldmedium inom serien av gas-vätskevärmeväxlare Ba-26-F, som har en vätskeanslutning på 1" och en anslutning för freon/gas/köldmedium på 5/8". Som det framgår har värmeväxlaren med 60 plattor, med en yta på 1,56 m², nästan den största värmeväxlingsytan i denna serie. I praktiken kan den användas med värmepumpar och kylaggregat/luftkonditioneringsenheter upp till 16 kW.

Om du behöver en freon-vatten-värmeväxlare (eller freon-vatten/glykol) för en större enhet, med en större plattarea, hittar du den också i vårt sortiment: du bör leta i den andra serien av gasvärmeväxlare, Ba-68-F-serien. Dessa värmeväxlare har större plattor och en större anslutning för köldmedium (7/8"). De största freonvärmeväxlarna i vår butik har en yta på cirka 4 m².
