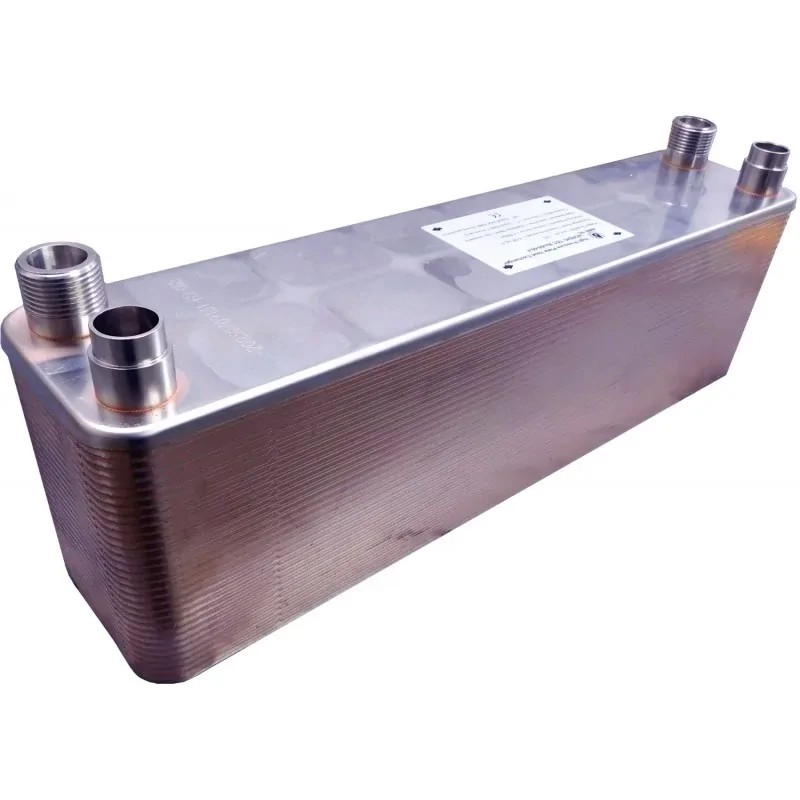

Värmeväxlare Köldmedium NORDIC TEC Ba-68-60-F 4,1m² 44 kW

Plattvärmväxlare för köldmedium – värmepumpar upp till 44 kW

Plattvärmväxlare för köldmedium - 60 plattor
Gas-vatten-värmväxlaren med 60 plattor är lämplig för värmepumpar, luftkonditioneringssystem och större enheter med en effekt mellan 30 och 44 kW.

✅☑️ Se: Nipplar med SAE-gängadapter för gas-vatten-värmväxlare | NT-katalog

Tekniska detaljer - Gas-vatten-värmväxlare 44 kW

• Material: Rostfritt stål 316L, vakuumlödad med koppar
• Termisk kapacitet för värmepump / luftkonditionering / kylsystem: 30 kW - 44 kW


• ✅☑️ Växlingsparametrar för 44 kW:
  - Köldmediesida; R410a - Tkond = 40ºC
  - Vätskesida: vatten; T-IN = 32ºC; T-OUT = 37 ºC


• Anslutningar för Freon / gas: ϕ22 - 7/8" (lödda bussningar)
• Anslutningar för traditionell vätska: 1" - DN 25
• Arbetstryck: upp till 45 bar
• Trycktest före drift: > 60 bar
• Flödeshastighet: 22 m³/h / 22 000 l/h
• Anslutningstyp: Motflöde | Motström



Värmeväxlingsyta för gasvärmväxlaren Ba-68-60-F: 4,1 m²

Värmväxlaren Ba-68-60-F är den största värmväxlaren för värmepumpar (i köldmedium-vätske-konfiguration) i Nordic Tec:s katalog. Denna modell med 60 plattor erbjuder en värmeväxlingsyta på över 4 m². Detta är en anmärkningsvärd parameter som möjliggör användning av denna värmväxlare för värmepumpar eller enheter / luftkonditioneringssystem av betydande storlek, upp till 44 kW.

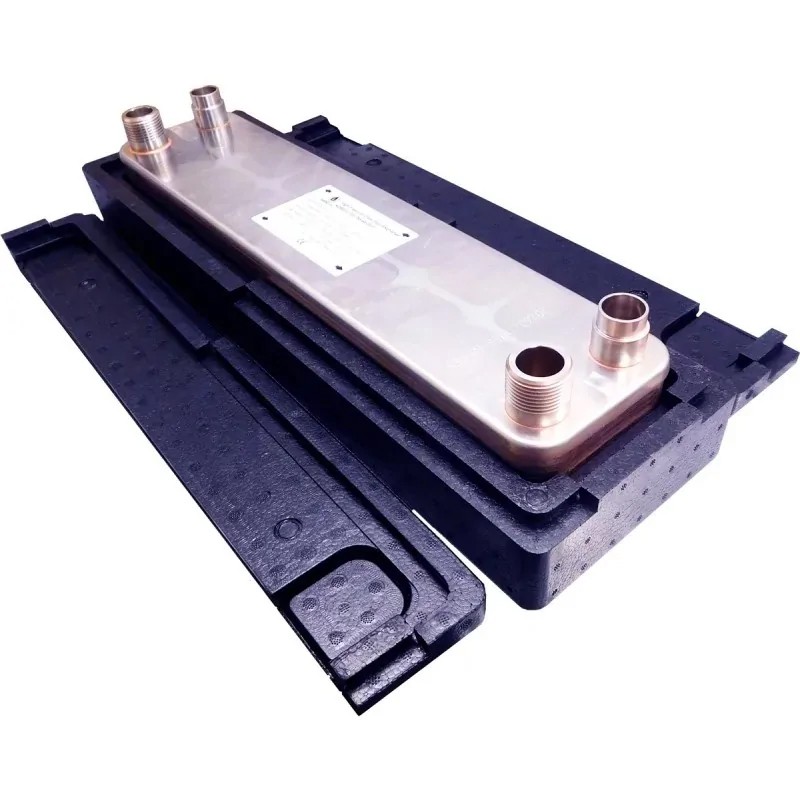

Värmväxlaren Ba-68-60-F är tillgänglig för köp i basversionen utan isolering eller i den avancerade versionen med isolering.

Dimensioner - värmväxlare - Ba-68-60-F

(A) - 526 mm
(B) - 119 mm
(F) - 150 mm
(C) - 470 mm
(D) - 63 mm
