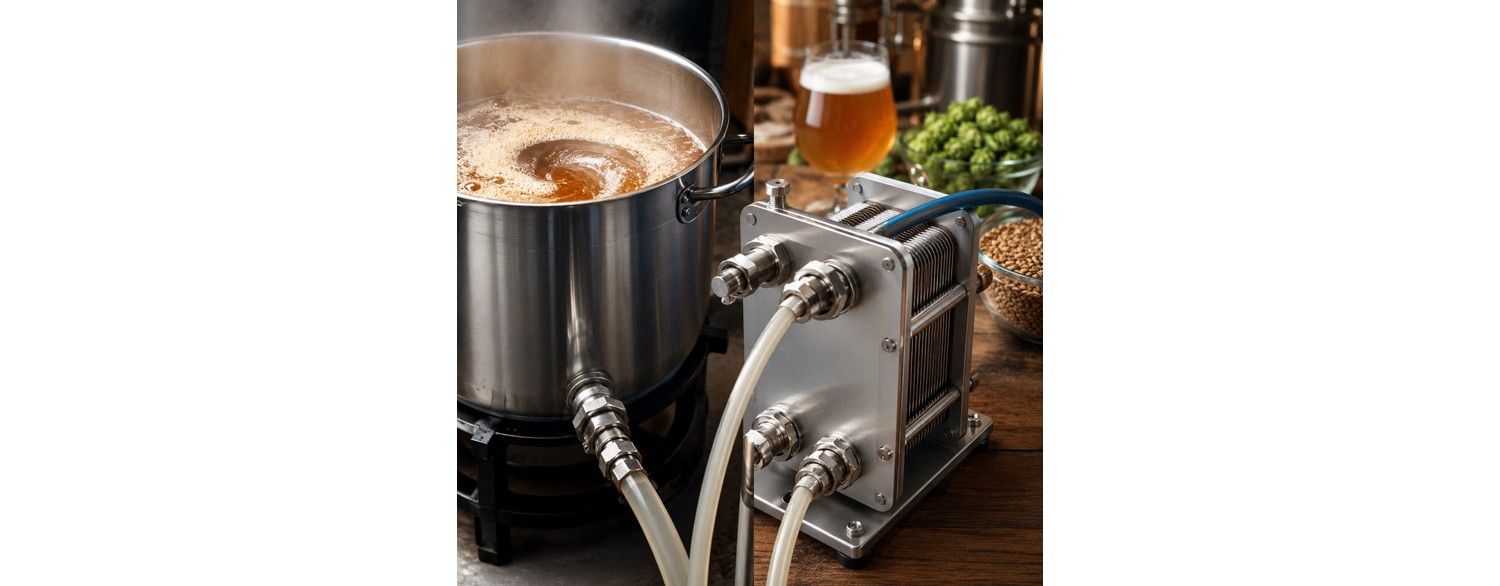

Ölkylare, alltså en värmeväxlare för ölvört – vad är det och hur fungerar den?

Plattvärmeväxlare är en av de mest effektiva lösningarna för kylning av vört – både i hantverksbryggerier, craftbryggerier och vid traditionell hemmabryggning. Den får allt fler förespråkare – användningen gör det möjligt att korta ner kyltiden för vörten, minska förbrukningen av kallt vatten och förbättra den mikrobiologiska säkerheten i hela processen. Mindre risk för kontaminering och förlust av satsen. I praktiken innebär detta bättre ölkvalitet och större repeterbarhet vid bryggningen, och för bryggaren – tidsbesparing.

• I vilken grad effektiviserar dock värmeväxlaren för öl bryggprocessen?
• Är plattvärmeväxlaren värd sitt pris, i förhållande till de fördelar vi får?
• Vilka eventuella aspekter bör man vara uppmärksam på vid övervägande av inköp av en sådan ölkylare?

Till skillnad från doppkylare för öl arbetar plattvärmeväxlaren genomströmningsmässigt. Vörten står inte i grytan under kylningen, utan strömmar genom enheten och hamnar redan kyld direkt i jäskärlet. Med en korrekt dimensionerad modell (i förhållande till storleken på vår sats) bör vörten kylas ner omedelbart efter att ha passerat genom värmeväxlaren – ända ner till önskade 20 grader Celsius, även om starttemperaturen överstiger 105 grader Celsius.

Ursprungligen kommer enheten från värmetekniken – men i själva verket har den många användningsområden, även för kylning. Sakta men säkert håller plattvärmeväxlaren på att bli en standardtyp av kylare för öl bland hobbybryggare.

Hur fungerar en plattvärmeväxlare som kylare för öl

Funktionsprincipen bygger på värmeväxling mellan två medier: varm vört och kallt vatten. Värmeväxlaren har 2 kanaler – medierna strömmar i motsatta riktningar (den s.k. motströmsprincipen), vilket maximerar effektiviteten vid värmeupptag.

Inuti värmeväxlaren finns tunna, profilerade plattor av rostfritt stål. De bildar smala kanaler, vilket gör att värmeväxlingsytan blir mycket stor trots enhetens kompakta storlek (värmeväxlaren för öl är en kompakt enhet, mycket bekväm att förvara, och dess vikt bör inte överstiga 3-4 kg om vi talar om enheter som används för klassiska hemmasatser). Effekten blir att vörten kan kylas från ~100°C till jästemperatur redan i ett enda genomlopp.

✅ Efter användning av värmeväxlare som vörtkylare – kan vi i princip gå direkt vidare till nästa steg i produktionen av vårt öl.

Varför plattvärmeväxlaren är den bästa kylaren för vört

Om vi skulle fundera över vilka aspekter som talar till plattvärmeväxlarens fördel och varför den är en bättre vörtkylare än t.ex. doppkylare – så finns det en rad aspekter, mer eller mindre betydande. Den slutgiltiga sammanfattningen faller dock kraftigt till plattvärmeväxlarnas fördel.

Kyltid för vörten – detta är avgörande

Den största fördelen med plattvärmeväxlaren är hastigheten. Kylningen av vörten sker under överföringen till jäskärlet, vilket eliminerar behovet av lång väntan. Detta innebär ibland många timmars besparing, vi kan planera dagen annorlunda.

I lager

Plattvärmeväxlare Nordic Tec Ba-23-30 3/4" 125 kW

Plattvärmeväxlare-Ba-23-30

122,50 €

Lägg till i varukorgen

I lager

Plattvärmeväxlare Nordic Tec Ba-23-40 3/4" 165 kW

Plattvärmeväxlare-Ba-23-40

158,50 €

Lägg till i varukorgen

I lager

Plattvärmeväxlare Nordic Tec Ba-23-50 3/4" 210 kW

Plattvärmeväxlare-Ba-23-50

178,50 €

Lägg till i varukorgen

Minskad risk för vörtkontaminering

Snabbkylning under transporten till jäskärlet är inte bara bekvämt, utan också en reell minskning av risken för kontaminering av ölvörten. Var och en som har råkat ut för detta vet hur frustrerande och nedslående det är att behöva skriva av hela satsen som förlust.

Självklart tillkommer aspekten med korrekt desinfektion av värmeväxlaren – för som bekant måste varje kylare för vört vara steril, men det är inte särskilt krävande. Mer om detta senare.

Vattenbesparing – kylmedium för vörten

En annan viktig aspekt är vattenbesparing. Med rätt konfiguration kan man uppnå mycket goda resultat med relativt låg förbrukning. Ofta är det till och med flera gånger mindre vatten än vid användning av doppkylare.

Det är värt att notera den enkla principen – ju större värmeväxlare, desto effektivare. Detta innebär att med rätt överdimensionerade värmeväxlare har vi möjlighet att minimera den nödvändiga vattenvolymen. Om vi brygger ofta – är detta en reell besparing. Men mer om själva dimensioneringen om en stund.

Värmeväxlarens storlek och enkel förvaring

Dessutom tar enheten liten plats och passar lätt in i även mindre bryggstationer. Vi behöver inte avsätta större utrymme för förvaring av värmeväxlaren, dess dimensioner gör att den i princip kan gömmas även i en låda.

Hur man väljer plattvärmeväxlare för kylning av ölvört

Valet av värmeväxlare för vörtkylning bör bero på flera faktorer: satsvolym, flödeshastighet och temperaturen på kylvattnet. Detta är inte stället för överdrivna besparingar – en för liten modell kommer helt enkelt att vara ineffektiv, den kommer att behöva mer vatten, eller inte kunna hantera full kylning av ölet under ett enda genomlopp. Och vi sparar inte mycket på själva priset av värmeväxlaren.

• ✅ Värmeväxlaren bör ha minst 20-30 plattor och en plattarea på minst 0,4 m² (för de minsta satserna)
• För en klassisk hemmasats på 30-50 liter vört – bör värmeväxlaren ha minst 0,6 m² – detta bör säkerställa att vörten kyls till önskad temperatur redan efter ett enda genomlopp av kylaren – samt minimera vattenförbrukningen.

En föredömlig värmeväxlare för hemmasatser är en modell med parametrar liknande Nordic Tec Ba-23-30 med en area på 0,69m² och anslutningar 3/4".

❌ Undvik absolut värmeväxlare med 12, 16 eller 18 plattor. De kommer i regel inte att ha tillräcklig plattarea (såvida inte plattan är av stor storlek, men med hänsyn till kännedom om marknadsrealiteter finns det inga lämpliga lösningar med så få plattor på marknaden). Antalet plattor – eller mer exakt deras area, avgör prestandan. Ibland räcker det med att lägga till 50, 70 eller 100 zł för att få en ölkylare som fungerar perfekt.

Material vid tillverkning av ölkylaren – vad ska man vara uppmärksam på?

Oftast är värmeväxlare tillverkade av rostfritt stål hårdlödd med koppar. Men det finns olika typer av rostfritt stål – inte alla är lika sterila och lika ogästvänliga för bakterier. Därför är det vanligt att säljare motvilligt anger detaljerad materialspecifikation när det är stål av sämre kvalitet.

Det är värt att notera – rostfritt stål 304 är ett sämre och billigare alternativ, som är mer gynnsamt ur bakterieflorans synvinkel, som skulle kunna utvecklas lättare på plattornas yta mellan satserna. Detta vill vi inte.

✅ Absolut standard bör vara rostfritt stål 316 – sådant som används i livsmedelsindustrin, som uppfyller alla standarder och anses vara en miljö som inte gynnar bakterier.

I lager

Plattvärmeväxlare Nordic Tec Ba-23-60 3/4" 250 kW

Plattvärmeväxlare-Ba-23-60

205,00 €

Lägg till i varukorgen

I lager

Plattvärmeväxlare Nordic Tec Ba-23-70 3/4" 290 kW

Plattvärmeväxlare-Ba-23-70

224,99 €

Lägg till i varukorgen

I lager

Värmeväxlare Nordic Tec Ba-32-50 1" 285 kW

SE-värmeväxlare-Ba-32-50

265,50 €

Lägg till i varukorgen

Hantering av plattvärmeväxlare i bryggerianläggningen

Plattvärmeväxlaren är mycket enkel att hantera, i själva processen, innan vi går över till de avslutande kylningsåtgärderna – finns det bara 2 enkla regler:

• Korrekt placering, eller snarare värmeväxlarens position har betydelse för hela systemets funktion. Vi placerar värmeväxlaren på högkant, dvs. vertikalt, då blir flödet effektivare.
• Nyckelprincip: motströmsflöde – det vill säga vattnet och vörten måste strömma i motsatta riktningar (mot varandra). Dvs. när vörten rinner med gravitationen från toppen av värmeväxlaren och nedåt, rinner vattnet in motsatt – från botten och uppåt i den andra kanalen. Att underlåta motström – kommer att innebära en förlust på upp till 30-50% av kylarens prestanda.

Före värmeväxlaren kan man använda filtrering om man förväntar sig stora klumpar i vörten – helst en humlestoppare, nätfilter eller annan separator för fällning. Utan detta är det mycket lätt att kanalerna täpps igen – även om partiklar upp till 2 mm i de flesta plattvärmeväxlare inte borde vara ett problem.

I hemmasatser är det i princip onödigt att använda pumpar, det räcker att ölkylaren är placerad lägre än behållaren med varm vört så kan vi utnyttja gravitationen.

Desinfektion av plattvärmeväxlaren efter ölbryggning

Desinfektion av värmeväxlaren efter avslutad ölbryggning är en av de viktigaste aspekterna som inte får underskattas och som man inte får glömma bort. Plattvärmeväxlaren är en sluten enhet, så det finns ingen möjlighet att skruva isär den. Hela rengöringen sker genom noggrann sköljning.

Efter varje användning bör enheten sköljas med varmt vatten och därefter användas rengöringsmedel (t.ex. alkaliska) samt desinfektionsmedel. Det är också värt att då och då utföra en backspolning, vilket hjälper till att avlägsna ansamlad smuts.

Rengöring av plattvärmeväxlare är indicerad i de flesta tillämpningar. Den förlänger definitivt enhetens livslängd – vare sig det gäller varmvattensystemet i en husbil eller i ett värmesystem. Men vid ölbryggning är dess roll mycket mer betydande, här kan du helt enkelt inte förbise detta, eftersom rester av vört i kanalerna kommer att jäsa vilket medför en enorm risk vid nästa sats.

Vanliga misstag vid användning av plattvärmeväxlare vid bryggning

Det vanligaste problemet är brist på adekvat filtrering före enheten – om vår vört innehåller stora humlerester. Humlerester och proteinfällningar kan täppa till värmeväxlarens kanaler, vilket skulle kunna begränsa dess prestanda.

Det andra misstaget är för snabbt flöde av vörten – om flödet är för stort kommer kylningen inte att vara effektiv. Det är värt att hitta en balans mellan prestanda och utgångstemperatur. Man kan alltid sakta ner vörtflödet på ett enkelt sätt – t.ex. under hemmabruk räcker det med att sätta en klämma på slangen som vörten rinner genom. Alternativt är en något dyrare lösning att montera kulventiler på värmeväxlarens ingång – vilket möjliggör exakt flödesreglering.

Detta problem uppstår inte när värmeväxlaren är korrekt överdimensionerad, därför bör man komma ihåg korrekt dimensionering.

Det tredje misstaget är otillräcklig rengöring. Även små mängder rester kan leda till infektion och förstöra hela satsen. Och detta är förmodligen den enda nackdelen med värmeväxlaren som kylare för vört – men det finns ingen anledning att demonisera detta problem, det är inte särskilt svårt att desinficera värmeväxlaren på rätt sätt efter avslutad kylning.

I lager

Värmeväxlare Nordic Tec Ba-32-60 1" 330 kW

SE-värmeväxlare-Ba-32-60

326,50 €

Lägg till i varukorgen

I lager

Värmeväxlare Nordic Tec Ba-32-70 1" 390 kW

SE-värmeväxlare-Ba-32-70

372,50 €

Lägg till i varukorgen

I lager

Värmeväxlare Nordic Tec Ba-32-80 1" 450 kW

SE-värmeväxlare-Ba-32-80

413,99 €

Lägg till i varukorgen

Sammanfattning – är det värt att använda en värmeväxlare för vört

Om du värdesätter snabb, effektiv och repeterbar kylning av vörten, är plattvärmeväxlaren definitivt det bästa valet. Den kräver lite mer uppmärksamhet vid rengöring och förberedelse av installationen, men erbjuder i gengäld prestanda som inte kan uppnås med klassiska metoder. De få sparade timmarna gör att fördelarna i princip är enorma.

Denna lösning rekommenderas särskilt för dem som vill ta ett steg upp i ölbryggningen och ha större kontroll över hela processen. Om din bryggresa inte är engångsföreteelse och du vet att du kommer att göra detta då och då – så kommer det förr eller senare vara värt att ha detta tillbehör.
