Plattvärmeväxlare Nordic Tec Ba-23-50 - 4x 3/4", 50 plattor
Plattvärmeväxlare Nordic Tec Ba-23-50 3/4"

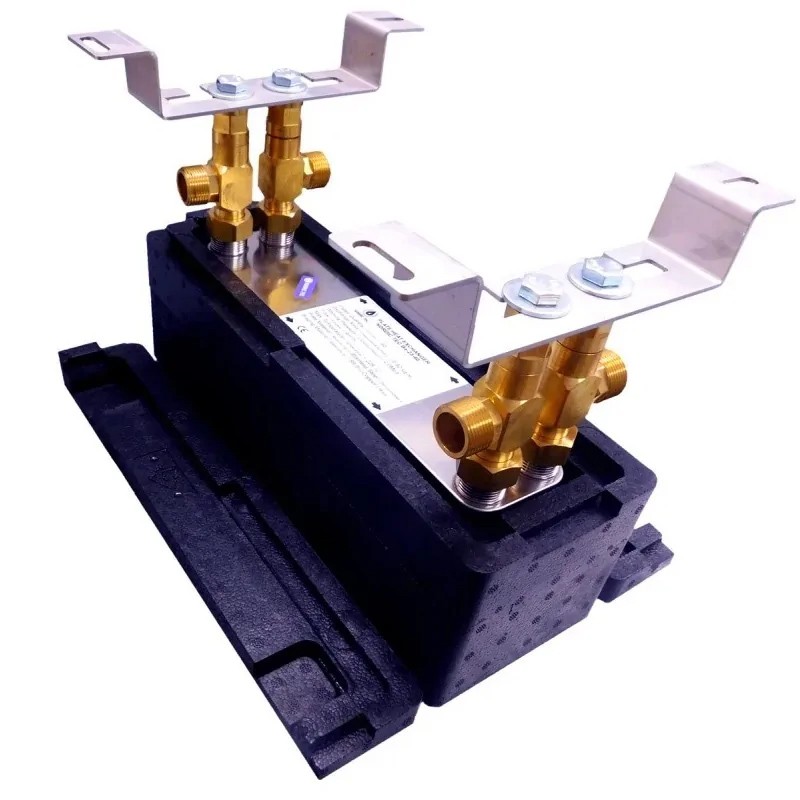

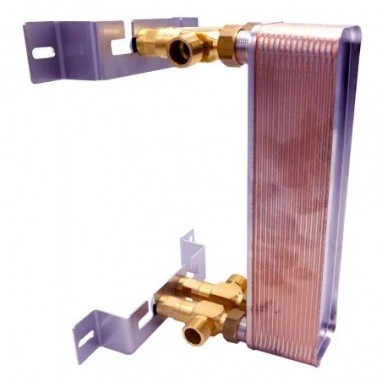

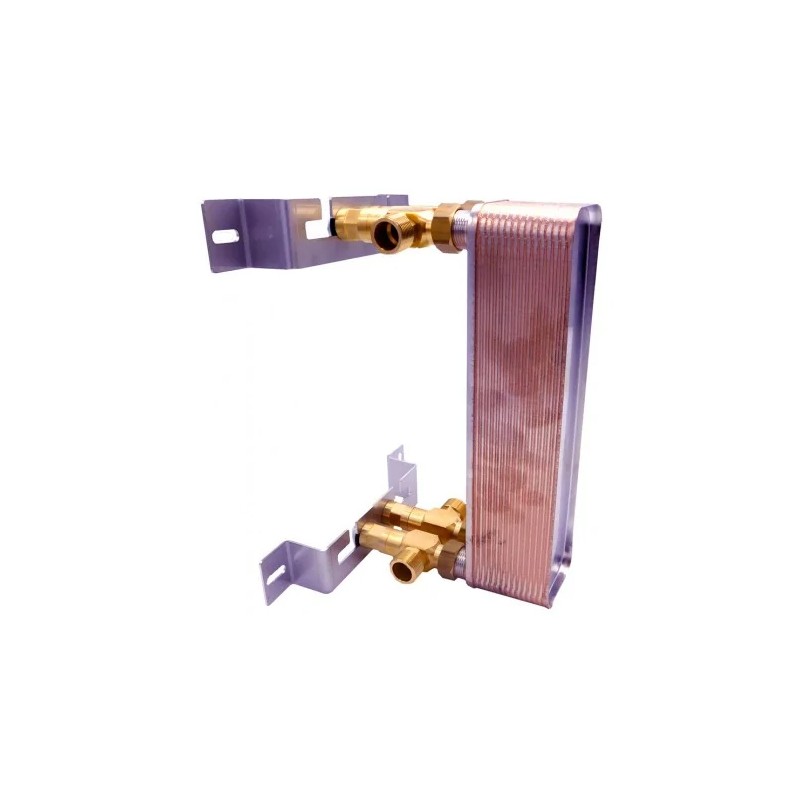

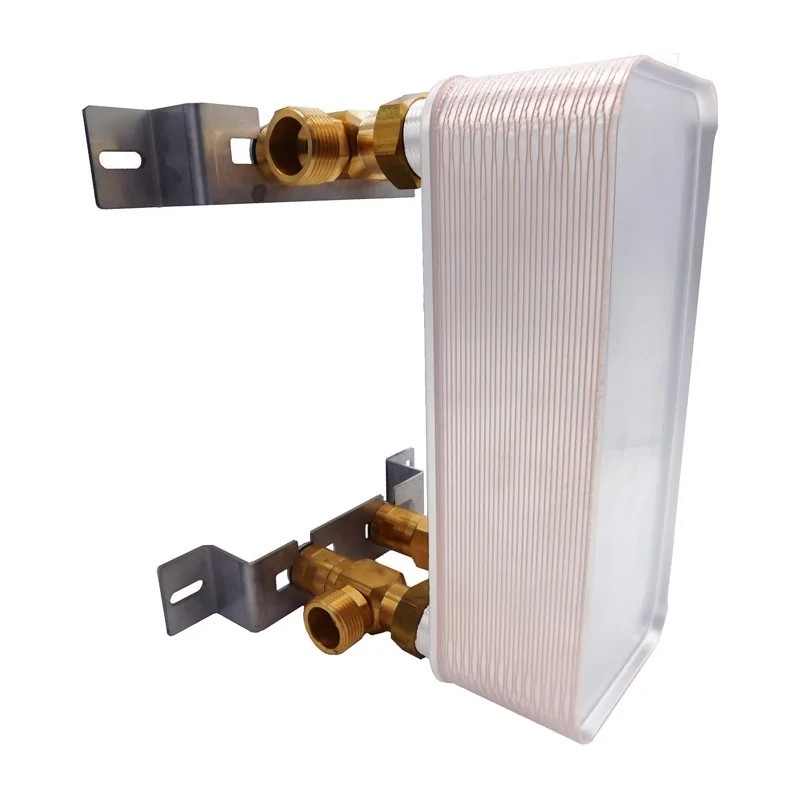

Komplett set med plattvärmeväxlare Ba-23-50 med tillbehör
Tillbehören är valfria - produktvariantens val görs ovanför priset.
Tekniska data - Plattvärmeväxlare Nordic Tec Ba-23-50
- Plattmaterial: rostfritt stål S316L
- Lödningsmaterial: Cu / koppar (99,99 %)
- Plattor: rostfritt stål - varje platta är 0.3-0.4 mm tjock
- Temperaturområde: från -185 grader till +230 grader Celsius
- Flödeskapacitet: 4 m³/h | 4000 l/h
- Arbetstryck: 0-20 bar (testad för 35-40 bar)
Modellen av plattvärmeväxlaren Ba-23-50 är en klassisk vätska-vätska värmeväxlare och ska inte användas med gaser, särskilt med högtrycks vätskor eller kylmedel som tenderar att orsaka tryckfluktuationer, såsom R32, R134A, R290 och alla liknande gaser.
Värmeöverföringsyta - Plattvärmeväxlare Ba-23-50: 1,150 m²
Dimensioner - plattvärmeväxlare Nordic Tec Ba-23-50
(A) - 315 mm
(B) - 73 mm
(F) - 120 mm
(C) - 278 mm
(D) - 40 mm
___________
Plattvärmeväxlare - 50 kW - Ba-23-50 från Nordic Tec
Plattvärmeväxlaren på 50 kW - Ba-23-50, med 50 rostfria plattor tillverkade av Nordic Tec, är en mångsidig lösning för små och medelstora uppvärmningssystem. Tack vare dess effektiva värmeöverföringskapacitet erbjuder den utmärkt effektivitet samtidigt som den bibehåller kompakta dimensioner. Den är idealisk för uppvärmning av enfamiljshus, lägenheter, kontor och andra uppvärmningssystem med ytor upp till 300-400 m².
Tack vare den innovativa designen och plattornas form når plattvärmeväxlaren på 50 kW Ba-23-50 en utmärkt nivå av värmeöverföring med låg tryckförlust. Detta resulterar i högre energieffektivitet och lägre driftskostnader (vilket på lång sikt minskar bränsle- eller energiförbrukningen för huvudvärmesystemet). Den robusta konstruktionen garanterar långsiktig pålitlighet, och de kompakta dimensionerna underlättar installationen och integreringen i uppvärmningssystem.
Plattvärmeväxlare på 50 kW - 50 plattor - användning
Nedan följer några exempel på tillämpningar för plattvärmeväxlaren på 50 kW:
- Plattvärmeväxlare för vedpannor och kaminer med en nominell effekt på upp till 35-45 kW. När det är nödvändigt att separera ett slutet system, är plattvärmeväxlaren på 50 kW idealisk för detta ändamål.
- Anslutning av en kamin med vattenmantel som fungerar i ett öppet system till ett slutet system – även för stora kaminer upp till 40 kW.
- Värmeväxlare för pannor som använder olika bränslen, såsom biomassa, pellets, kol, med en effekt på upp till 40-45 kW (förutsatt att inga anslutningar större än 3/4" krävs).
- Värmepumpar med nominell effekt på upp till 7-8 kW, plattvärmeväxlare för monoblockvärmepumpar som används för uppvärmning av varmtvatten, som fungerar med glykol i ett högtemperaturkrets (cirka 50°C).
- Värmeväxlare för anslutning av stora system med traditionella solpaneler som värmer varmvattenbehållare med varm glykol. Det kan vara grupper av paneler med en yta på flera kvadratmeter.
- Fjärrvärmeväxlare - plattvärmeväxlare för fjärrvärme
Konstruktion av plattvärmeväxlaren på 50 kW Ba-23-50

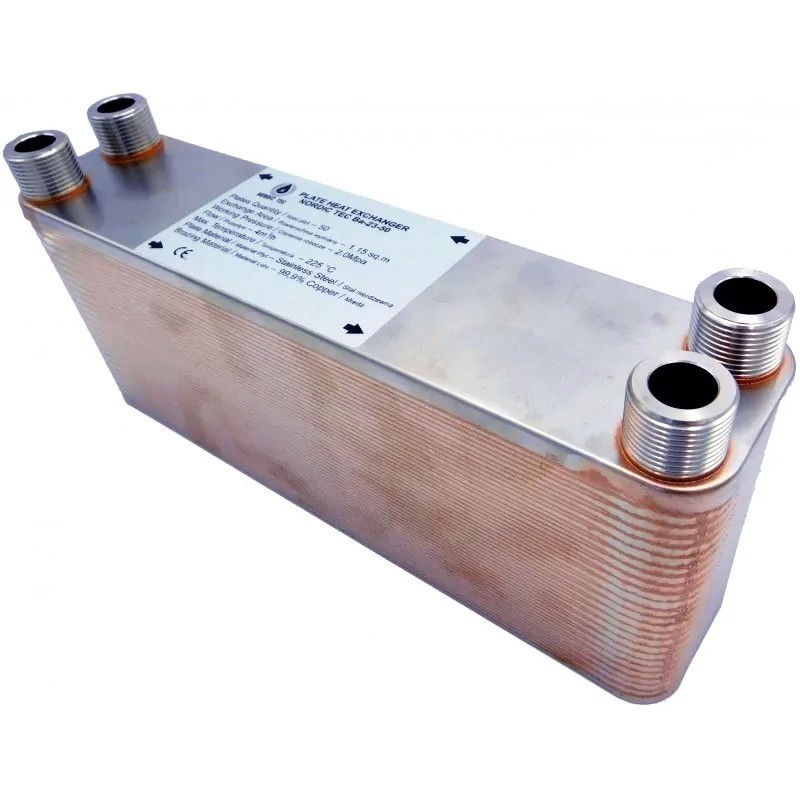

Plattvärmeväxlaren på 50 kW är en klassisk lödd plattvärmeväxlare (BPHE). Den består av 50 plattor som är sammanfogade i en vakuumugn med hjälp av koppar (dvs. rostfritt stål svetsat med lödning i koppar). Plattorna i Nordic Tec-värmeväxlarna är vågiga för att öka den tillgängliga ytan och därmed förbättra värmeöverföringseffektiviteten. Varje enskild platta i rostfritt stål har en yta på 0,023 m². Genom att multiplicera detta värde med antalet plattor får man den totala växlingsytan som anges ovan.
Plattvärmeväxlaren på 50 kW skiljer sig inte mycket, när det gäller konstruktion, från växlare med olika effekter. Nyckeln till att modulera effektiviteten hos plattvärmeväxlare är den specifika värmeväxlingsytan. Om man vill öka effekten, måste man välja en värmeväxlare med ett större antal plattor eller större plattor. På samma sätt får man en lägre värmeöverföringskapacitet genom att minska plattornas yta.
