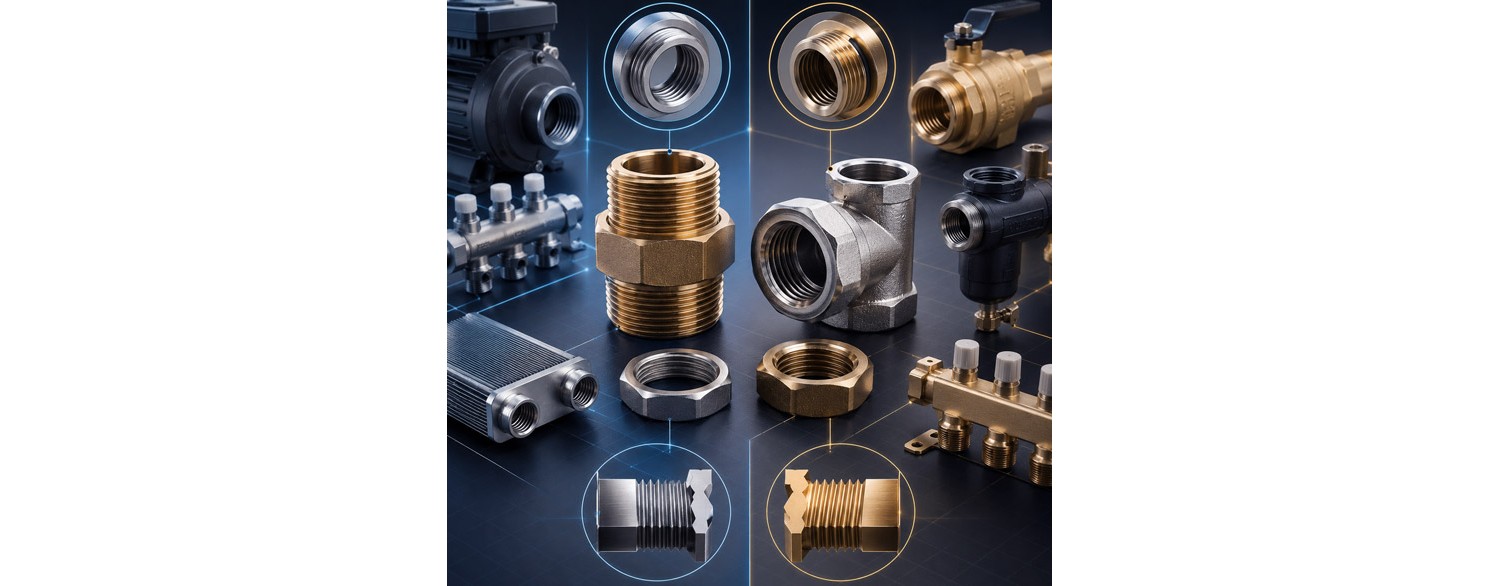

BSP-gänga är en av de vanligaste beteckningarna inom hydrauliska installationer, pneumatik samt i många tekniska enheter - vad är egentligen en BSP-gänga?
Den förekommer på ventiler, värmeväxlare, vattenfilter, pumpar samt olika typer av kopplingar och installationskomponenter. För personer som inte arbetar med installationer till vardags kan förkortningen BSP dock vara ganska mystisk. Därför är det värt att förklara vad BSP-gänga egentligen är, varifrån den kommer samt hur man känner igen den i praktiken.
Detta är den mest populära typen av gänga i Europa och om information om gängstorlek förekommer i tekniska beskrivningar av hydrauliska enheter, kommersiella erbjudanden eller informationsbroschyrer - syftar det med största sannolikhet just på BSP-gänga, såvida inte information om en annan gängstandard anges.
Förkortningen BSP kommer från det engelska uttrycket British Standard Pipe. Det är en standard för rörgängor utvecklad i Storbritannien, redan under den industriella revolutionen, som med tiden blev en av de mest använda gängstandarderna inom vatten- och värmeinstallationer i Europa. Eftersom just Storbritannien under 1700- och 1800-talet var det tekniskt snabbast växande landet, kallat världens verkstad - spreds dess lösningar och standarder, inklusive BSP-gängstandarden, även till andra länder.
BSP-gängor används framför allt inom:
I praktiken innebär detta att om vi ser märkningen BSP på en enhet kan vi vara säkra på att gängan följer den brittiska standarden för rörgängor. Ibland utelämnas märkningen helt, eftersom användningen av BSP-gänga nästan är självklar. Märkningen används snarare när en mindre typisk gänga används (t.ex. NPT).
Men här handlar det inte bara om en brittisk standard. Tack vare att BSP utgör den grundläggande gängstandarden i Europa - kan vi vara säkra på att en enhet med 1-tums anslutningar köpt till exempel i Polen, Tyskland eller Irland kommer att vara kompatibel med 1"-gängor som används i andra europeiska länder, och att de passar storleksmässigt. Detta hade inte varit möjligt utan användningen av en enhetlig gängstandard. Den standarden är just BSP-gänga.
BSP-gängor är mycket populära i tekniska installationer eftersom de säkerställer god täthet i anslutningar samt stor användningsuniversialitet. De förekommer bland annat i sådana komponenter som:
✅ I många enheter används oftast BSP-gängor i storlekar som 1/2", 3/4", 1", 1 1/4" eller 1 1/2". Dessa storlekar hänvisar till historiska rördimensioner och motsvarar inte direkt den faktiska gängdiametern. Detta bör man komma ihåg, mycket ofta tror lekmän att storleken på en 1-tums gänga motsvarar storleken på en matematisk tum, men så är det inte, eftersom det hänvisar till rördiametern - medan själva gängdiametern är något annorlunda.
BSP-gängstandarden är dock inte så enkel som man skulle kunna tro.
Inom BSP-standarden skiljer man mellan två grundläggande typer av gängor:
☑️✅ Vad är skillnaden mellan BSPP- och BSPT-gängor?
BSPP-gänga har konstant diameter längs hela längden. I denna typ av anslutningar uppnås täthet vanligtvis tack vare ytterligare element såsom: plana packningar, o-ringar eller tätningsbrickor.
Däremot är BSPT en konisk gänga, som smalnar av mot gängans slut. Tack vare detta uppnås en mycket tät anslutning när delarna dras åt, ofta utan behov av extra packningar. Skillnaden ligger alltså inte bara i gängans konstruktion - utan även i typen av tätning.
Om märkningar saknas eller det inte är helt tydligt vilken variant av BSP-gänga det handlar om - är det vanligtvis BSPP, men naturligtvis bör man fråga säljaren eller tillverkaren där det är möjligt.
Att känna igen BSP-gänga i praktiken kan vara relativt enkelt, särskilt om vi har tillgång till tillverkarens märkningar eller teknisk dokumentation. De vanligaste beteckningarna är:
I många fall använder tillverkare helt enkelt beteckningen för gängstorleken i tum, t.ex. 1/2", 3/4", 1", och utgår från att standarden är just BSP. På tekniska ritningar förekommer dock oftast redan beteckningar som G1/2, G3/4" eller G1 - och det är naturligtvis BSPP-gänga. Något mer sällan ser man motsvarande R1/2, R3/4" eller R1.
Om vi inte är säkra på typen av gänga kan man kontrollera:
För detta ändamål används ofta speciella gängtolkar.
Det uppstår ofta frågor om skillnaden mellan BSP-gänga och den i USA populära NPT-gängan (National Pipe Thread).
De viktigaste skillnaderna mellan dem är:
gängvinkel – BSP har en vinkel på 55°, medan NPT har 60°
gängprofil – skiljer sig i formen på gängtoppar och gängdalar
kompatibilitet – BSP- och NPT-gängor är inte fullt kompatibla med varandra ❌
I praktiken innebär detta att komponenter med BSP-gänga inte bör kopplas ihop med komponenter med NPT-gänga, eftersom detta kan leda till läckage eller skador på gängan. I praktiken är detta en separat standard, som inte sammanfaller tekniskt - och inte heller geografiskt när det gäller användningsområde.
✅ Intressant fakta - i USA, som ett land med anglosaxisk kultur, används inte bara NPT-gänga. Vid sidan av den används även den post-brittiska BSP-standarden, dock inte i samma omfattning som i Europa. I USA och Kanada dominerar den inhemska amerikanska NPT-gängan.
Inom europeisk hydraulik är BSP-gängor standard för röranslutningar - inte NPT eller SAE - vilka är ovanliga eller används inom något andra områden än klassisk hydraulik eller värmeteknik.
Därför konstruerar tillverkare av installationsarmatur (t.ex. ventiler, filter, värmeväxlare, pumpgrupper för centralvärme, pannfördelare, kopplingar) anslutningarna just enligt detta system. Tack vare detta kan vi vara säkra på att en koppling som köps i butik kommer att passa till vårt värmesystem hemma. Standardiseringen av gängor med BSP som grund skedde för mycket länge sedan (1800-talet) och i praktiken - inom hydraulikområdet - förenade Europa långt innan europeisk integration uppfanns i ordets politiska betydelse.
