Plattvärmeväxlare med 70 plattor och 3/4" anslutning

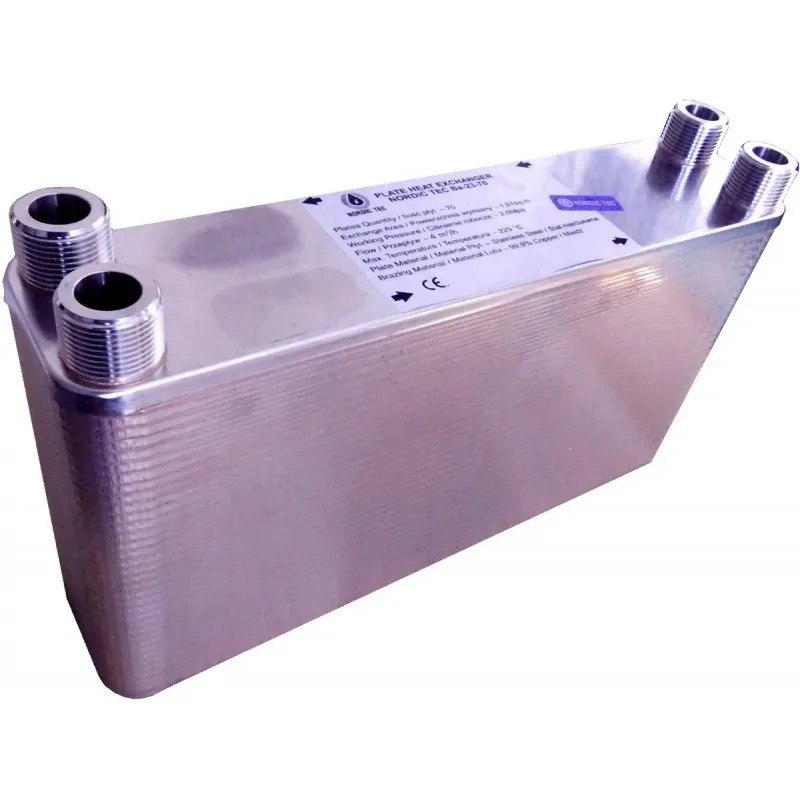

Plattvärmeväxlare – 70 plattor i stål – Nordic Tec Ba-23-70
Anslutningar / kopplingar DN20 – 3/4 tum

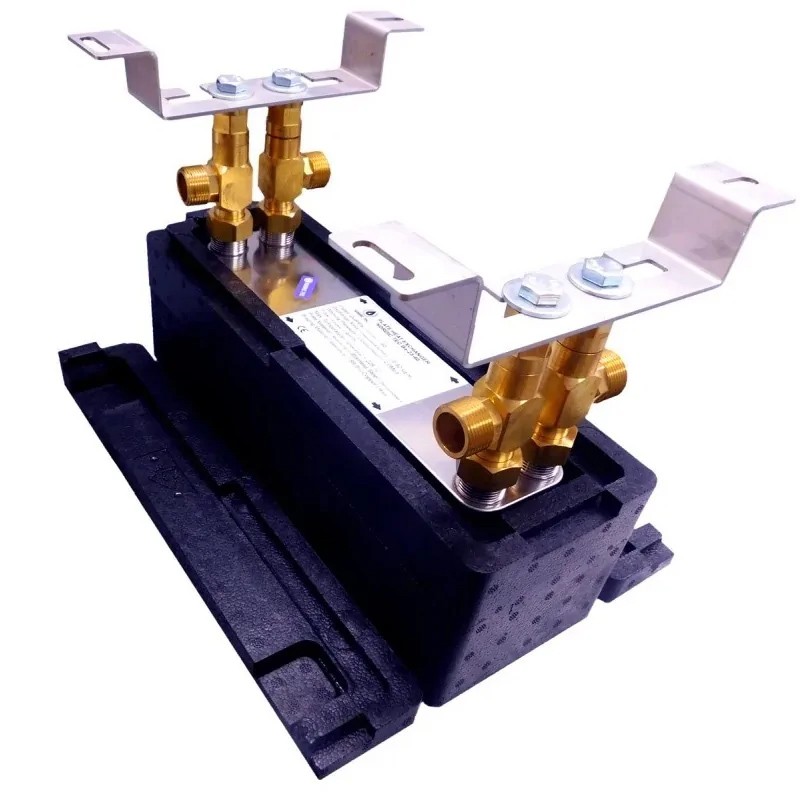

Komplett set med plattvärmeväxlare med 70 plattor - Ba-23-70 med tillbehör
✅ Tillbehören är valfria – valet av variant finns ovanför priset
Tekniska data - Plattvärmeväxlare Nordic Tec Ba-23-70
- Plattmaterial: rostfritt stål S316L
- Lödningsmaterial: Cu / koppar (99,99 %)
- Plattor: rostfritt stål - varje platta är 0.3-0.4 mm tjock
- Arbetstryck: < 20 bar (testad för 40 bar)
Modellen Ba-23-70 är en klassisk plattvärmeväxlare med 70 plattor för vätska-vätska och är inte avsedd för användning med gasformiga vätskor, särskilt sådana med högt tryck eller tendens till tryckvariationer, som gasformiga kylmedel av typen R32, R134A, R290 och andra liknande kylmedel i R-serien. För sådana tillämpningar bör gas-vatten-värmeväxlare användas, designade för att tåla olika trycknivåer.
- Temperaturområde: från -185 grader till +230 grader Celsius
- Flödeskapacitet: 4 m³/h | 4000 l/h
Värmeöverföringsyta - Plattvärmeväxlare Ba-23-70: 1,610 m²
Som man kan se i diagrammet ovan, är plattvärmeväxlaren med 60 plattor nästan den största bland de regelbundet erbjudna värmeväxlarna i Ba-23-serien. Om du behöver en större värmeväxlare, men ändå vill behålla relativt små dimensioner för anslutningarna (3/4"), finns även en version med 70 plattor i denna serie, det vill säga värmeväxlaren Ba-23-70.
Plattvärmeväxlare med 60 plattor Ba-23-60 - vad är deras kapacitet för drift i ett uppvärmningssystem i praktiken?
En värmeväxlingsyta på 1,38 m² är redan tillräcklig för att hantera en byggnad på flera hundra kvadratmeter. Den kan därför användas både med större pannor och med värmepumpar. Det är dock viktigt att notera att denna värmeväxlare har anslutningar på 3/4", vilket gör den mer lämplig för uppvärmningssystem som kräver måttliga flöden men en relativt stor värmeväxlingsyta. Den kan vara en utmärkt värmeväxlare för värmepumpar med specifik effekt, till exempel 6 - 8 kW. Av de anledningar som nämnts ovan kan den även användas som oljekylare eller i liknande tillämpningar för industriell kylning.
Dimensioner - plattvärmeväxlare Nordic Tec Ba-23-70
(A) - 315 mm
(B) - 73 mm
(F) - 165 mm
(C) - 278 mm
(D) - 40 mm
___________
Plattvärmeväxlare Nordic Tec Ba-23-70 – i vilka system kan den användas?

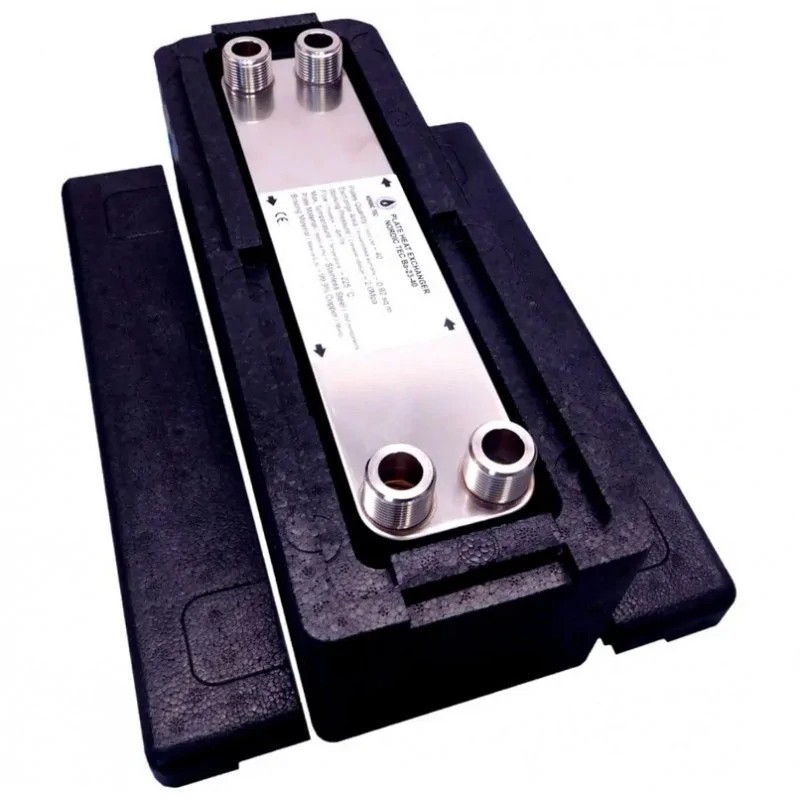

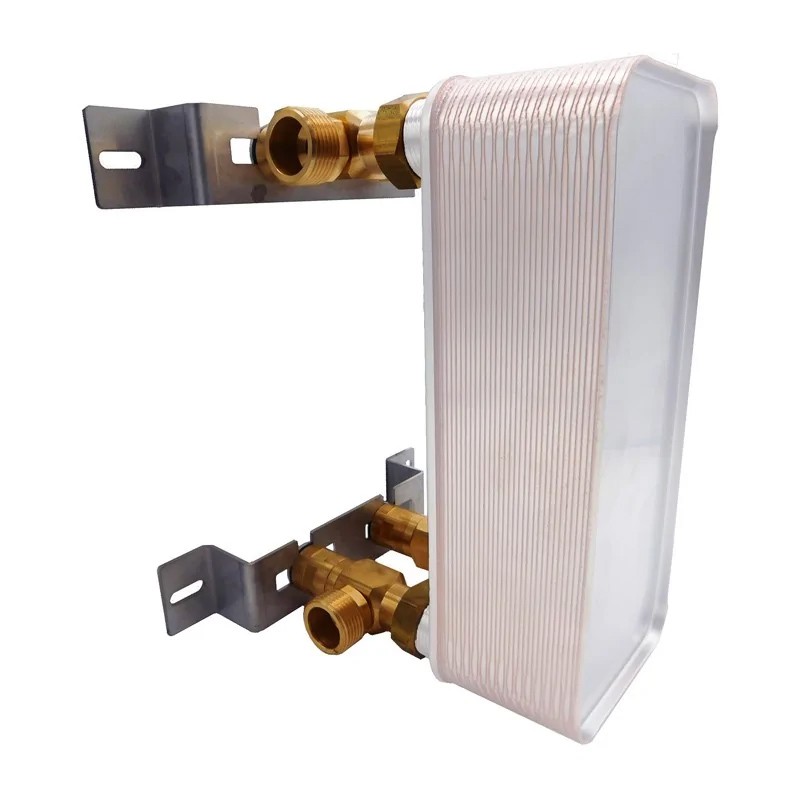

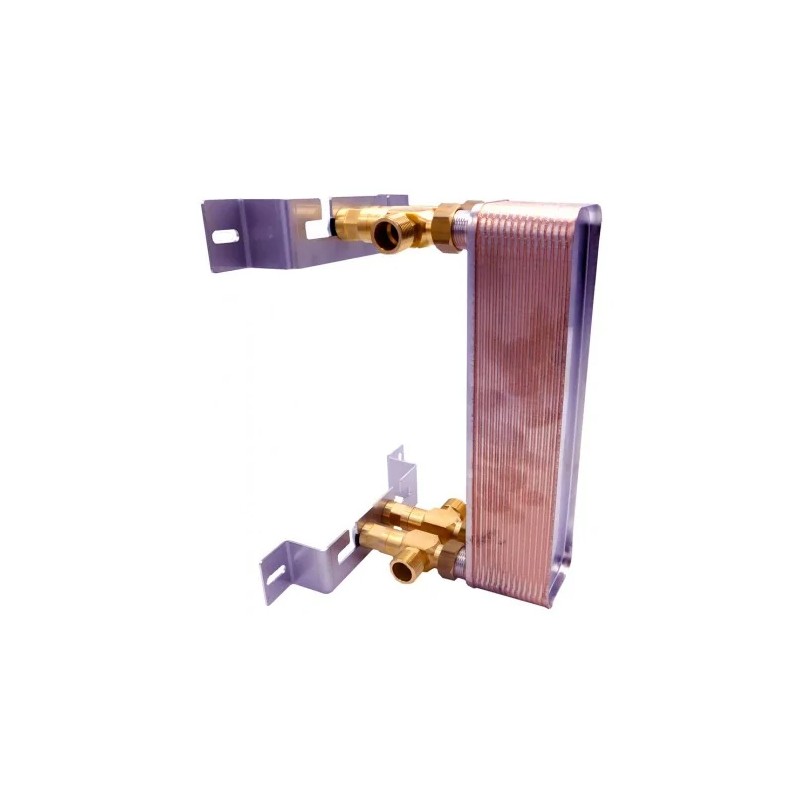

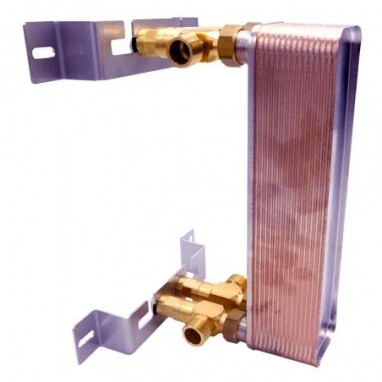

En av de senaste modellerna som tillverkaren introducerade på marknaden 2022. Den utvecklades som svar på kundernas behov, främst inom kylbranschen, som sökte en enhet med relativt låg flödeskapacitet men med stor yta. Faktum är att förhållandet mellan värmeöverföringsytan och flödet framstår som imponerande jämfört med andra värmeväxlare. Traditionellt kan modellen Ba-23-70 med 70 plattor köpas med tillbehör som EPP-isolering, monteringsfästen och kopplingar.
En annan mycket lämplig användning för denna modell är värmesystem som arbetar med låga framledningstemperaturer (och därför kräver hög effektivitet i värmeöverföringen), men som inte behöver höga flödeskapaciteter. Ett exempel är system som drivs av värmepumpar i byggnader där man helt har valt golvvärme. Bland värmeväxlare med anslutningar på 3/4" är modellen Ba-23-70 kanske en av de med störst värmeöverföringsyta på marknaden, åtminstone bland modeller med standarddistribution.
