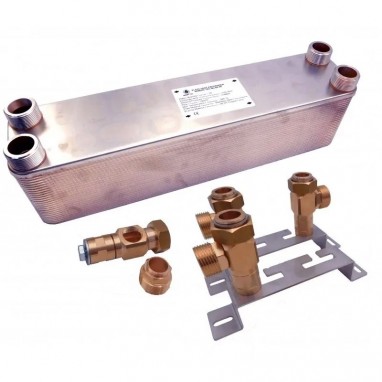

Värmeväxlare - Nordic Tec Ba-60-80 - 4x 1 1/2", 80 plattor
Värmeväxlare med 80 plattor, främst avsedd för monoblock värmepumpar i vatten-glykol system.

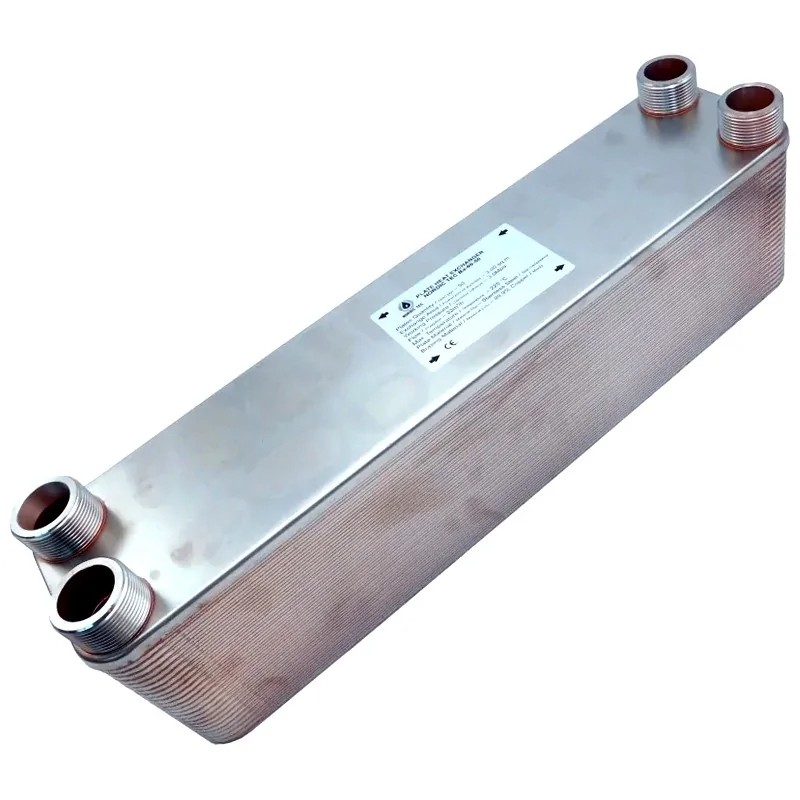

Nordic Tec Ba-60-80 - anslutningar 1 1/2", 80 plattor

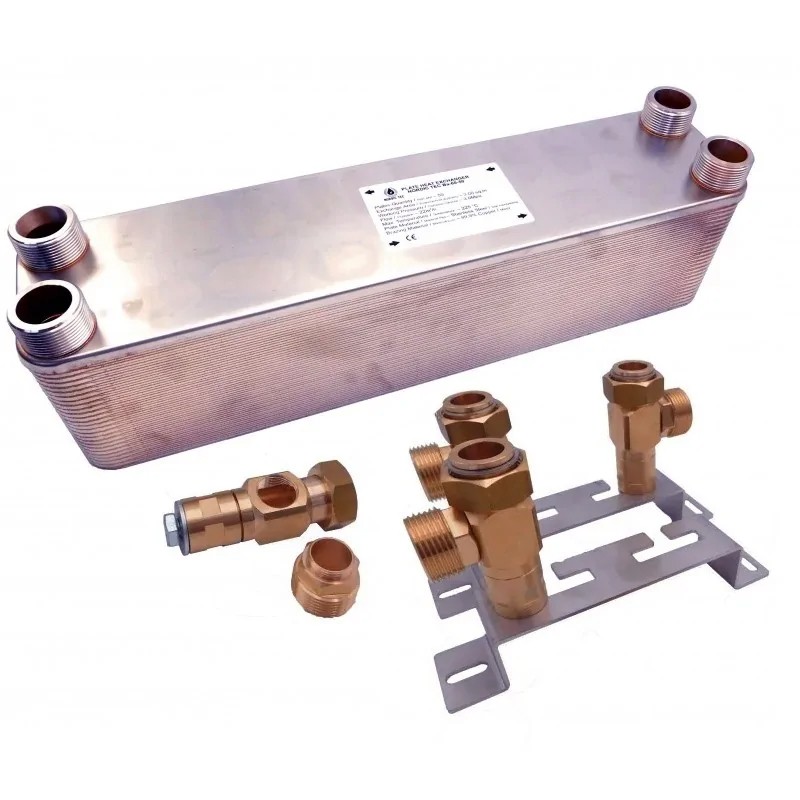

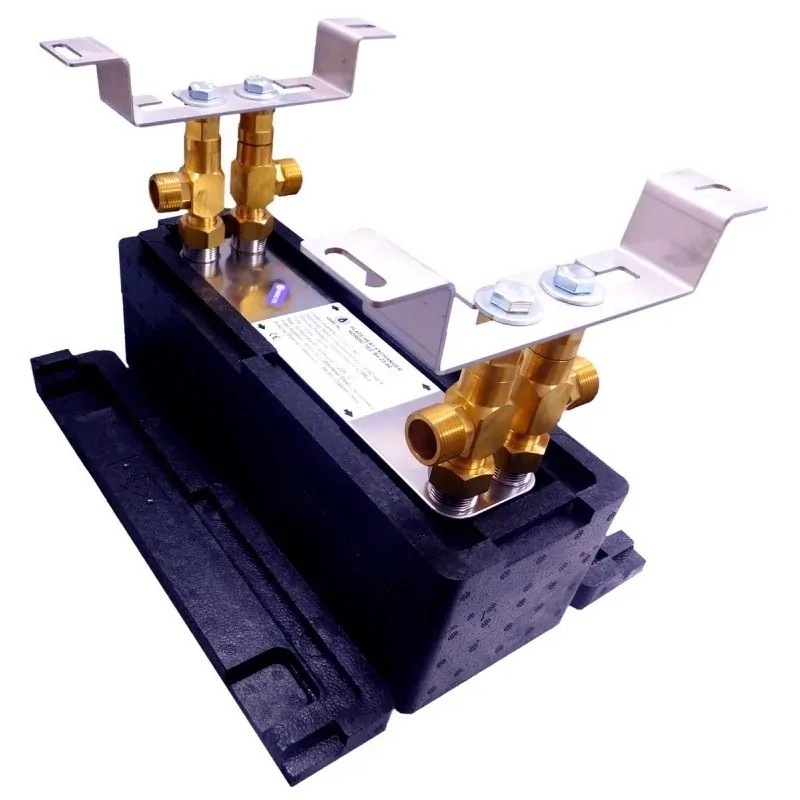

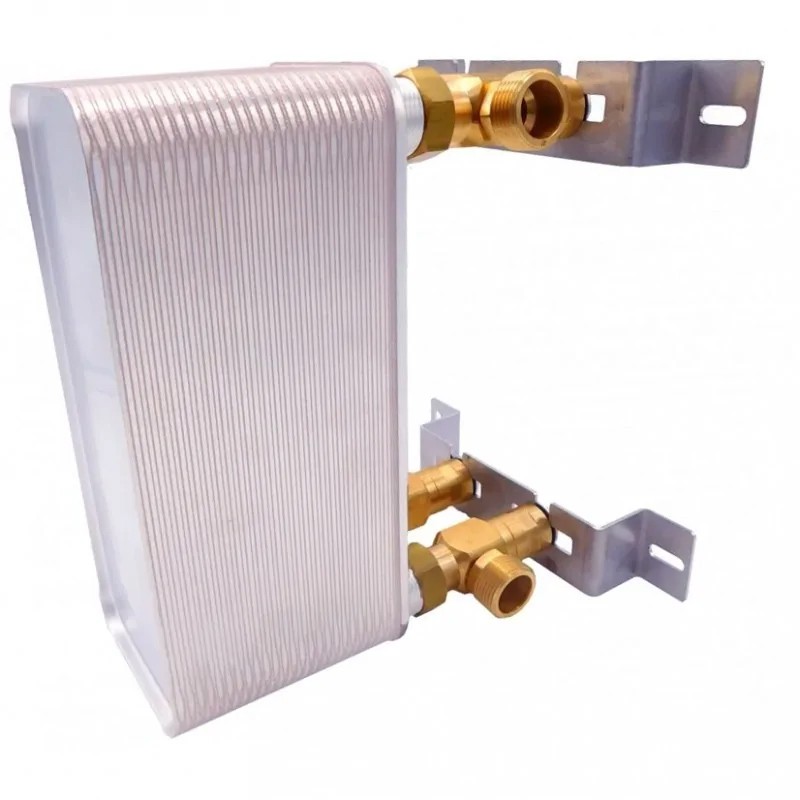

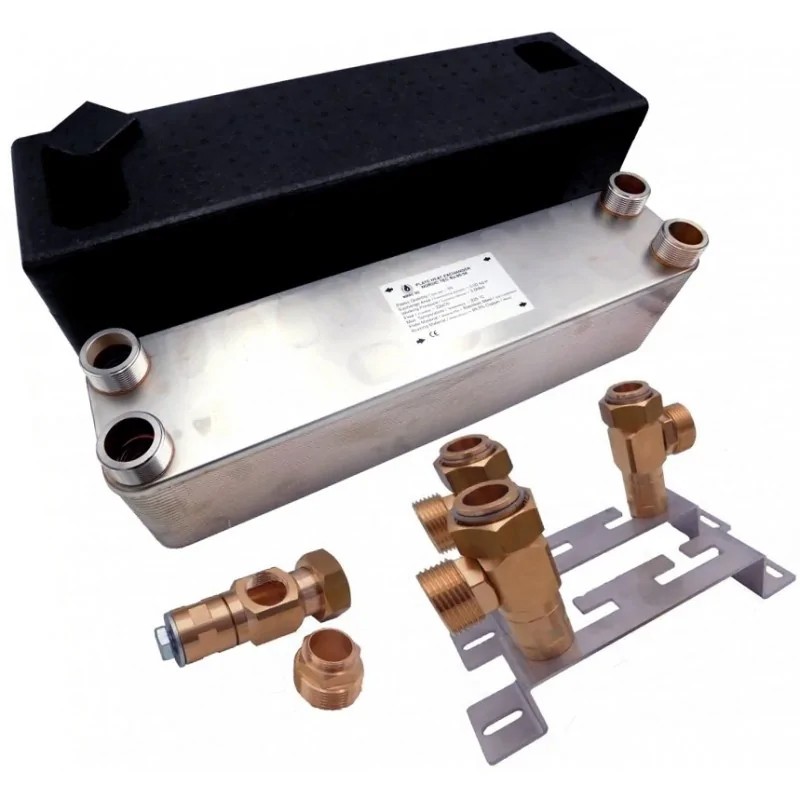

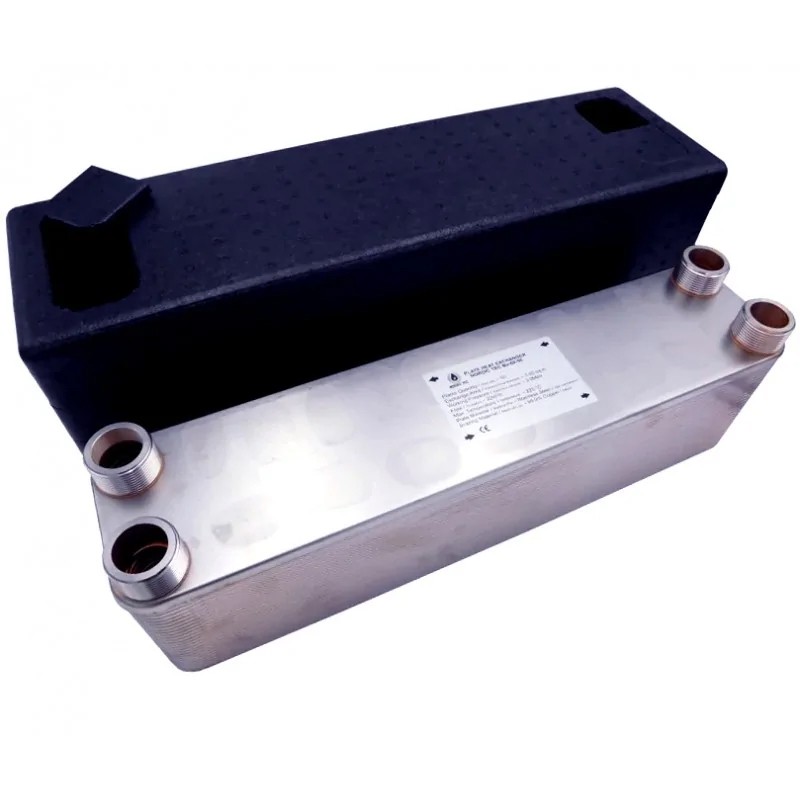

Tillbehör för plattvärmeväxlare Ba-60-80 - isolering och monteringsdetaljer är valfria
Tekniska detaljer - Värmeväxlare Ba-60-80:
- Rostfritt stål S316L, lödbraserad med 99,9 % koppar
- Anslutningar: 4x 6/4", BSP | DN40
- Arbetstryck: upp till 30 bar
Värmeväxlaren Ba-60-80 är utformad för användning med vätskor, vilket innebär att användning av gas, freon etc. bör undvikas.
- Testtryck: 45-60 bar – det tryck som enheten testas vid innan den godkänns för försäljning
- Maximal temperatur: +230°C
- Flödeskapacitet: 22 m³/h
Värmeöverföringsyta - värmeväxlare Ba-60-80 - 4,8 m²
Plattvärmeväxlare Ba-60-80 1 1/2" kännetecknas av en stor värmeöverföringsyta på 4,8 m², vilket gör den till en av de största modellerna i Nordic Tec Ba-60-serien. Tack vare den stora plattarean och de relativt breda anslutningarna används denna värmeväxlare vanligtvis i värmesystem och större installationer. Den används ofta för anslutning av monoblock-värmepumpar.
I vatten-glykolkretsar kan Ba-60-80 hantera monoblock-värmepumpar med en effekt på 16 till 34 kW, medan den i vatten-vattenkretsar (för separation av split-värmepumpar) kan stödja enheter med en effekt upp till 40-42 kW.
Med en värmeöverföringsyta på nästan 5 m² är denna värmeväxlare inte lämplig för enfamiljshus, utan är bättre anpassad för större system och kommersiella installationer.
Huvudsakliga användningsområden för plattvärmeväxlaren Ba-60-80:
- stora värmesystem – värme- och varmvatteninstallationer i större kommersiella och industriella byggnader
- värmeväxlare för stora värmepumpsenheter med en effekt på flera tiotals kW
- särskilt lämplig för separation av monoblock-värmepumpar som arbetar i glykolkretsar
- hantering av fjärrvärmenät i stora byggnader, exempelvis inom hotellbranschen
Mått på värmeväxlaren Ba-60-80
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 200 mm
