Vatten- eller glykol- värmeväxlare Nordic Tec Ba-60-60 - anslutningar 5/4", 60 plattor
Platt-värmeväxlare Nordic Tec Ba-60-60
anslutningar 5/4", 60 plattor

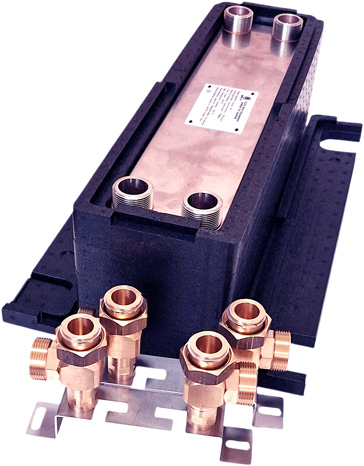

Tillbehör för plattvärmeväxlare Ba-60-60 - isolering och monteringsdetaljer är valfria

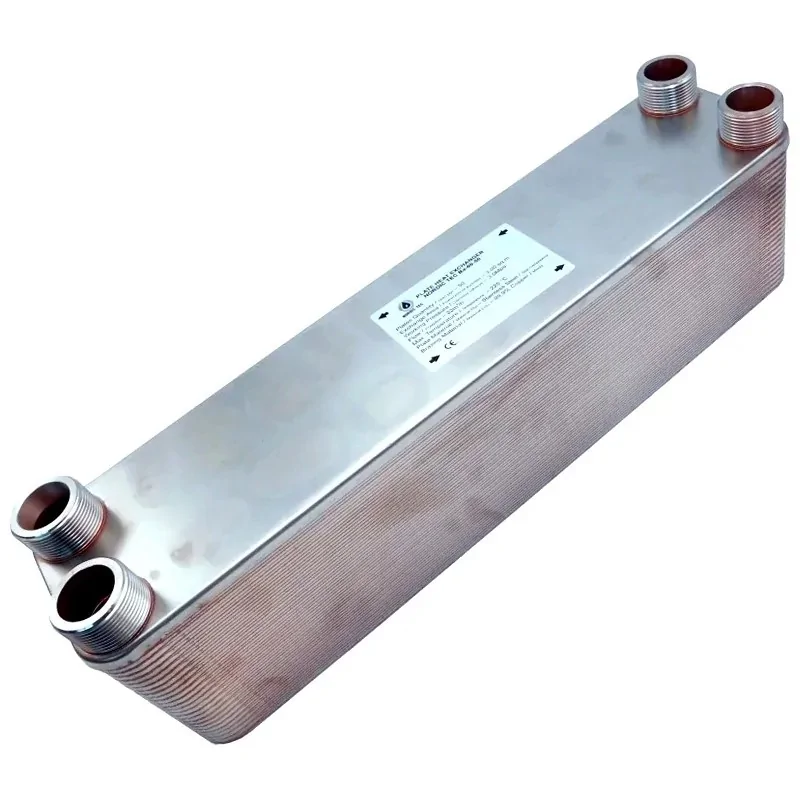

✅ Traditionell plattvärmeväxlare med 60 plattor, lödd – kännetecknas av en kompakt och ergonomisk design som underlättar installation och underhåll. Som tillval finns även ett monteringskit för växlaren med väggfäste. Den är dessutom tillverkad av högkvalitativa material som är resistenta mot korrosion och höga temperaturer.
Ba-60-60 används oftast för värmepumpar (monoblock - kan användas med glykol vid anslutning till vattensystem), men även för anslutning av splitvärmepumpar och för stora pannor.
Tekniska detaljer - plattvärmeväxlare Ba-60-60
Beskrivning av plattorna i värmeväxlaren Ba-60-60:
- Material: Rostfritt stål 316L (INOX), lödning i koppar 99,9% Cu
- Tjocklek på plattor: 0,40 mm
- Avstånd mellan plattorna: 2 - 2,2 mm
- Plattmått: 526 x 124 mm
Anslutningar:

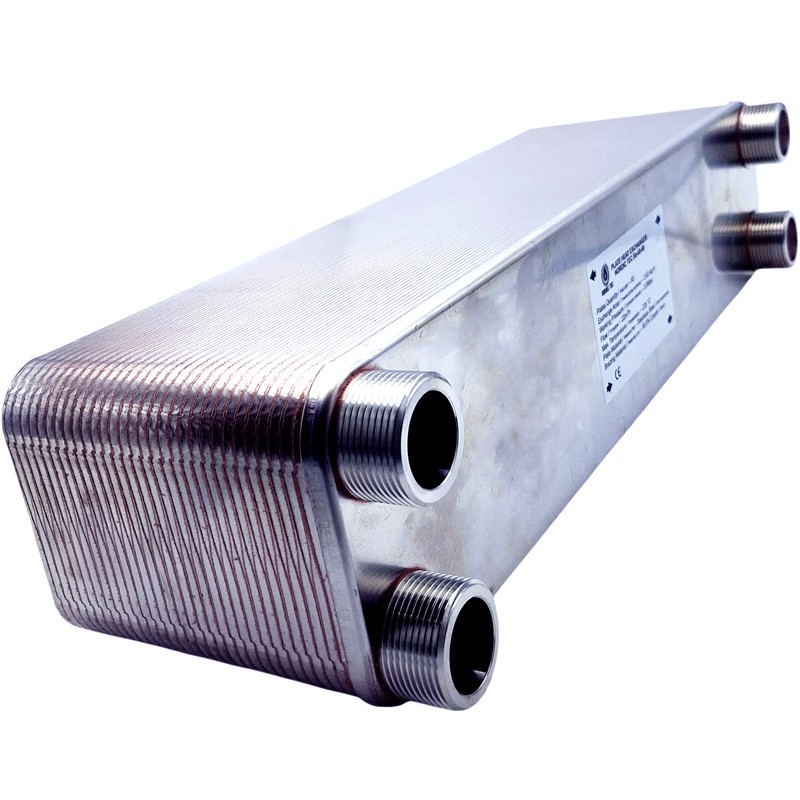

- Fyra anslutningar på 1 1/4" (32) med utvändig gänga
Maximal flödeskapacitet:
Arbetstryck:
- Upp till 30 bar (växlare för användning med vätskor)
- Provtryck: 45-60 bar (testtryck före marknadsföring)
Modellen Ba-60-60 är en plattvärmeväxlare konstruerad för användning med värmepumpar, avsedd för att överföra termisk energi mellan olika vätskor. Den används vanligtvis som extern värmeväxlare i sådana system. Den är dock inte lämplig för användning med köldmedier inuti värmepumpar, eftersom den inte fungerar som intern värmeväxlare.
Den bör inte användas med högtrycksvätskor (över 30 bar), såsom freon eller andra gaser som kan utsättas för snabba tryckförändringar och opererar vid tryckvärden över 30 bar. Om du letar efter en värmeväxlare för köldmedier att använda som kondensor eller förångare för värmepumpar rekommenderar vi modellerna Ba-68-50-F eller Ba-68-60-F, som är specifikt utformade för sådana applikationer.
Maximal arbetstemperatur:

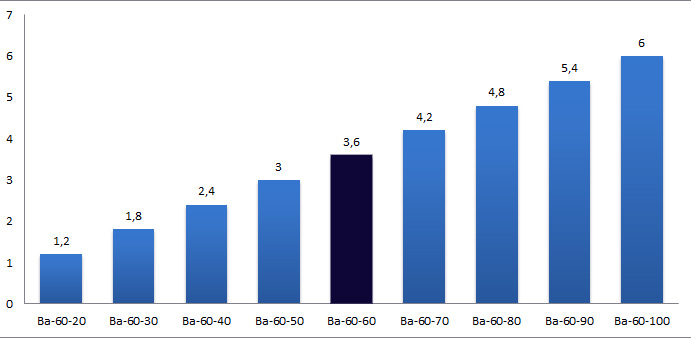

Värmeväxlingsyta – för Ba-60-seriens värmeväxlare och enheten Ba-60-60 – 3,6 m²
Som visas i diagrammet ovan har värmeväxlaren med 60 plattor en total yta på 3,60 m². Varje enskild platta har en yta på 0,060 m². Om du behöver en större värmeväxlare kan du hitta den i diagrammet ovan och självklart även i vår butik. Om du behöver en värmeväxlare med en större yta än den angivna, överväg att köpa en modell från samma serie men med fler plattor, till exempel värmeväxlaren Ba-60-80.
Användningsområden för plattvärmeväxlaren Ba-60-60 Nordic Tec:
- Centralvärmesystem: separering av ett slutet system från ett öppet, med användning av olika värmekällor.
- Hantering av värmepumpar (monoblock eller split), om systemet behöver fyllas med vatten blandat med glykol. Denna modell kan generellt hantera värmepumpar med en effekt mellan 11 och 24 kW, beroende på om det är ett högtemperatursystem eller ett lågtemperatursystem baserat på golvvärme.
- Plattvärmeväxlare för stora kondenserande pannor i flerfamiljshus, inklusive kaskadsystem av gaspannor med en total effekt på upp till 120–150 kW.
- Hantering av pannor för kol, ved, pellets eller biomassa av liknande storlek.
- Anslutning av byggnader till fjärrvärmenät (urbana värmeverk) vid flerfamiljshus.
- Kylning: som värmeväxlare för kylning av olja i industriella applikationer.
- System med glykol kombinerat med stora solfångare.
- Separering av golvvärmesystem från öppna system.
Mått på plattvärmeväxlaren Ba-60-60
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 151 mm
____

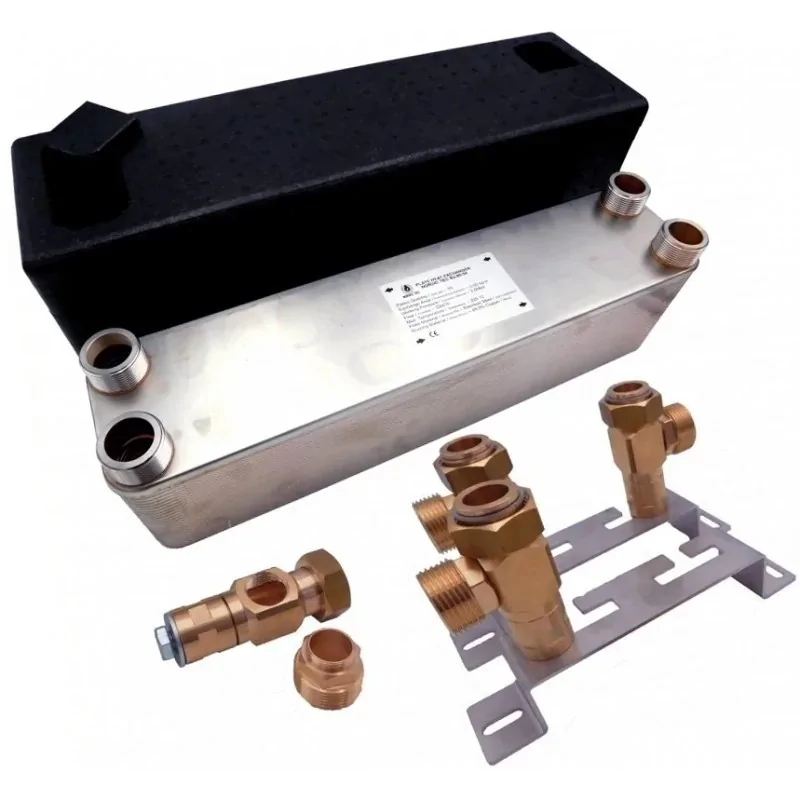

Komplett set för plattvärmeväxlare med 60 plattor Ba-60-60 - vad som ingår
Denna enhet kan köpas med ytterligare tillbehör. För att göra detta behöver du expandera menyn "Tillbehör för plattvärmeväxlare" och välja önskad variant. Som standard är inställningen att endast köpa värmeväxlaren utan ytterligare tillbehör.

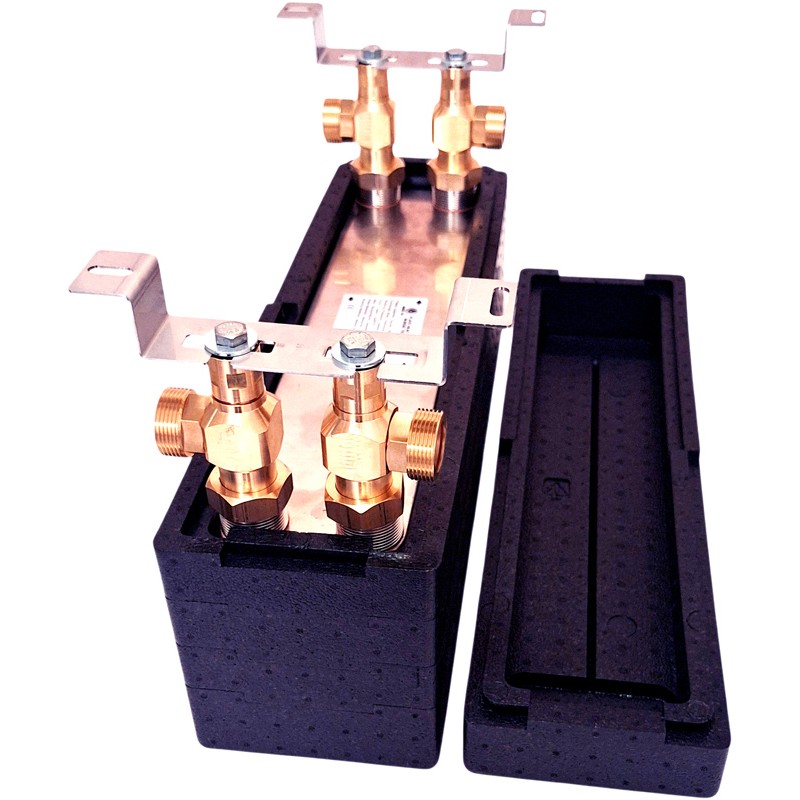

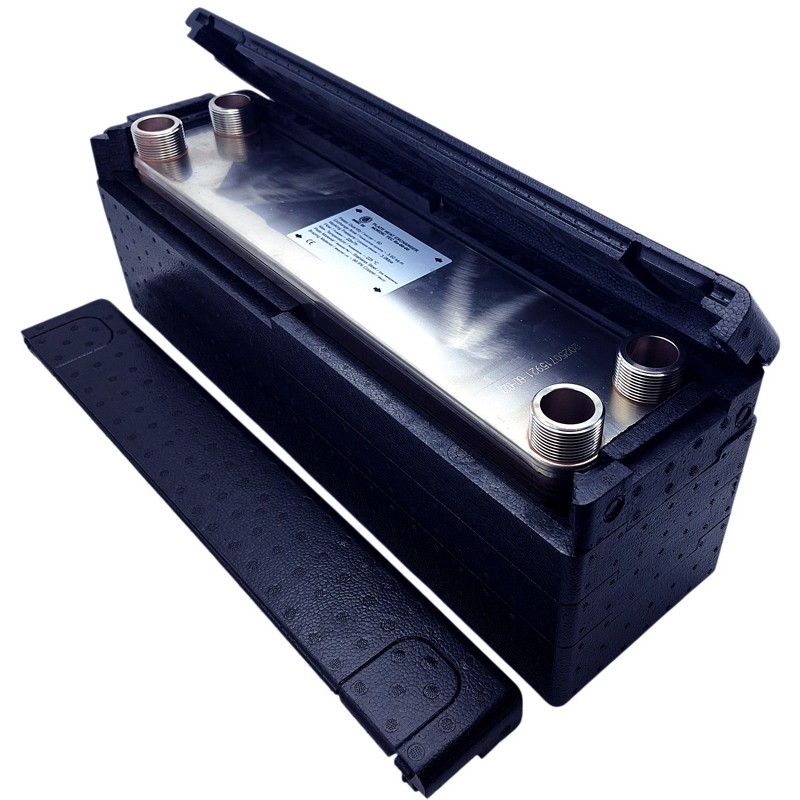

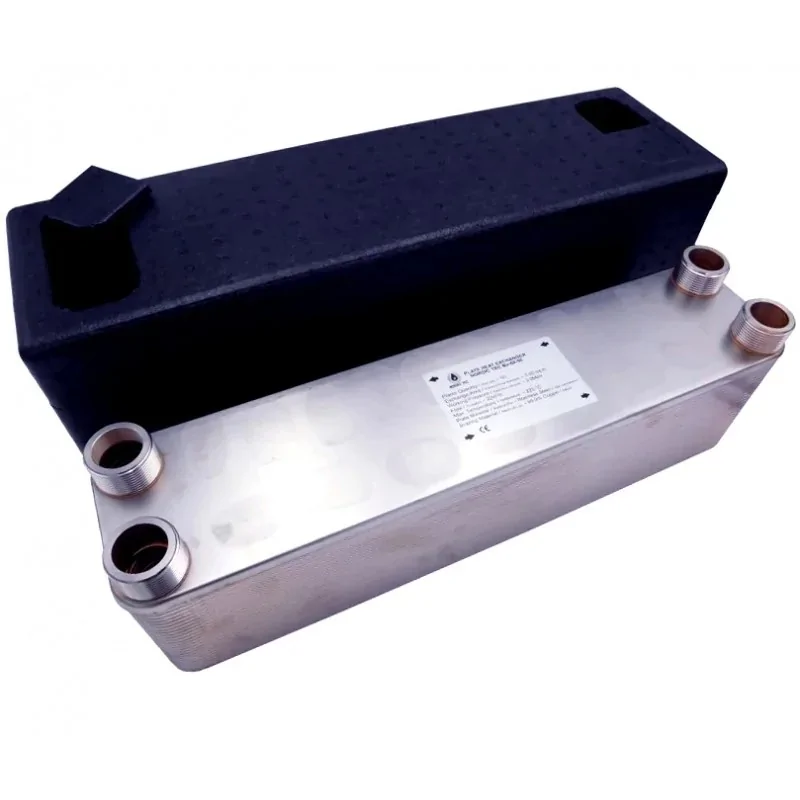

- Termisk isolering IZ-Ba-60-60 i polypropylen för att minska värmeförluster från växlaren.

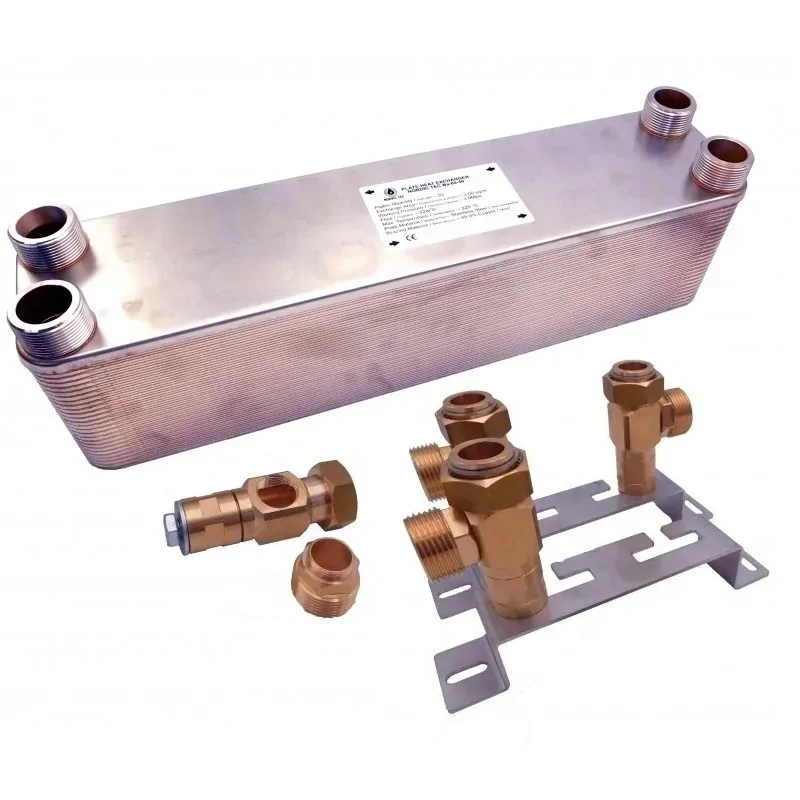

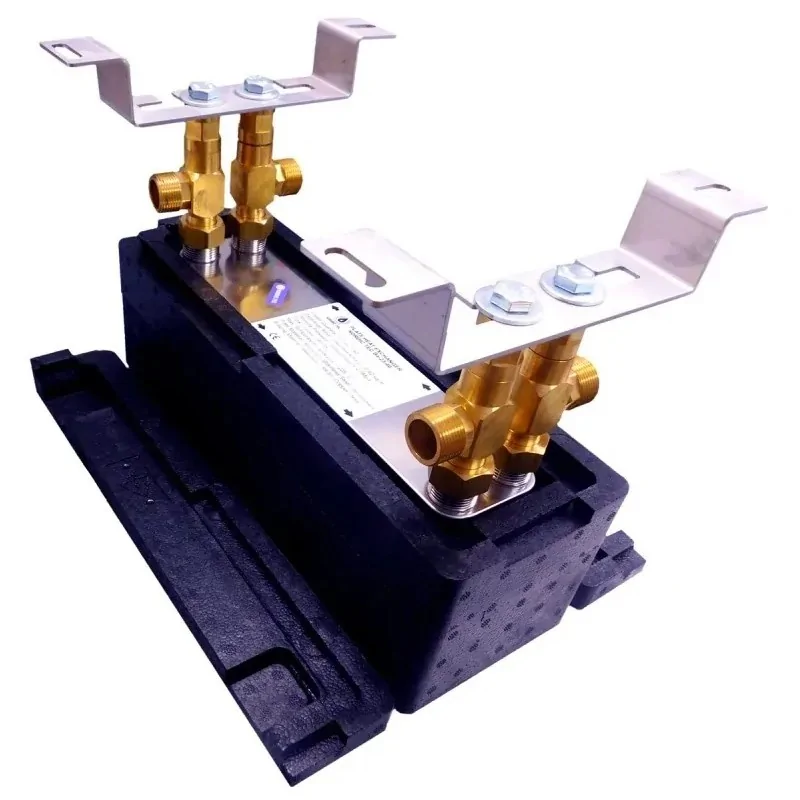

- Monteringsset för växlaren, innehållande ett komplett kit med vinklade kopplingar som är anpassade till växlarens anslutningsstorlek, det vill säga 5/4 tum.

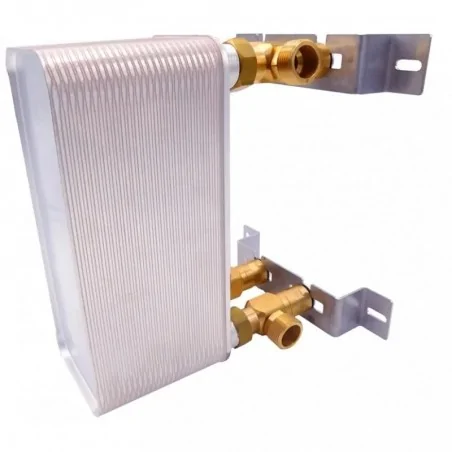

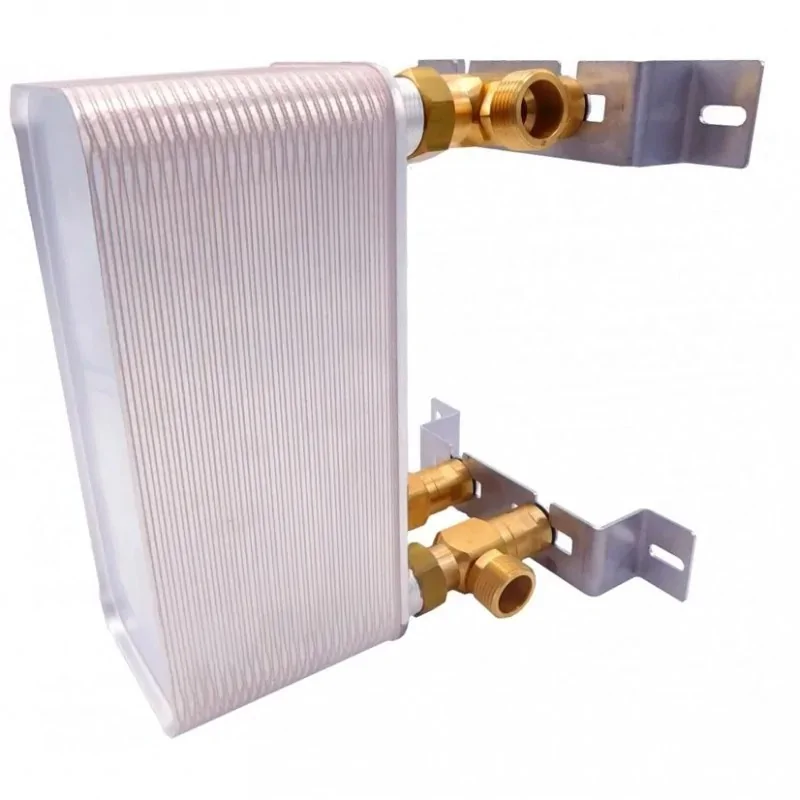

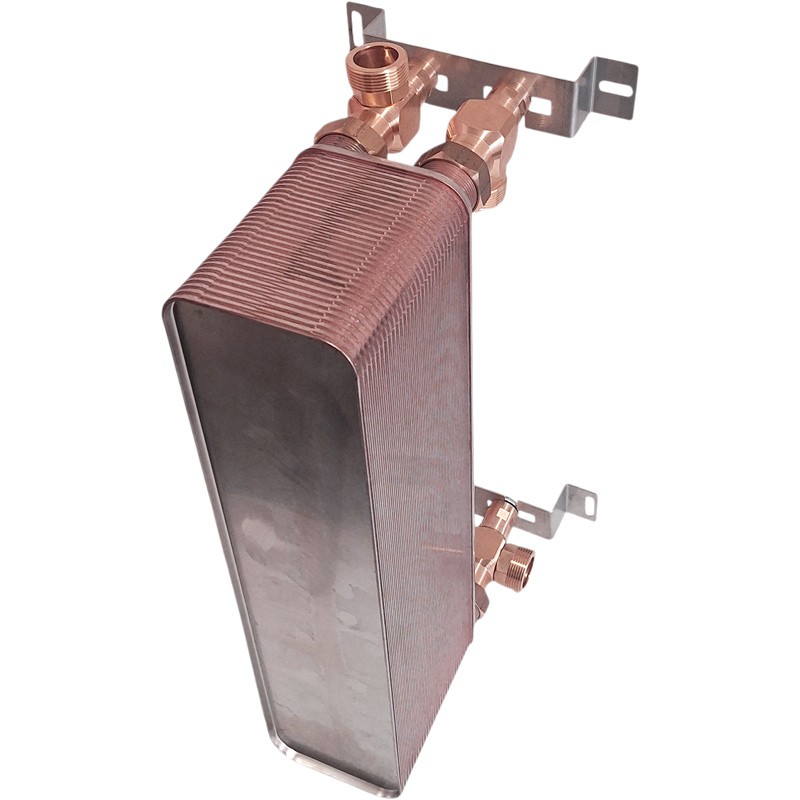

- Detta tillbehör rekommenderas särskilt för Ba-60-60 eftersom enheten väger cirka 17,5 kg, plus vikten av vätskan som flödar genom växlaren. Väggstödet löser problemet med en stabil väggmontering.
Värmepump 24 kW - plattvärmeväxlare för dess anslutning
Om vår 24 kW värmepump ska fungera i ett system med glykol rekommenderas att separera den från värmesystemet med hjälp av en plattvärmeväxlare. Detta för att undvika att fylla hela systemet med glykol, vilket skulle påverka systemets totala effektivitet negativt genom att öka dess tröghet. I detta fall är plattvärmeväxlaren Ba-60-60 med 60 plattor och en växlingsyta på 3,6 m² det perfekta valet för en 24 kW värmepump, under förutsättning att framledningstemperaturen är cirka 50 °C.
Om värmepumpen på 24 kW fungerar med vatten utan glykol men vid de beskrivna temperaturerna, kan du välja en något mindre modell, som Ba-60-50 med 50 plattor.
Om systemet istället är ett lågtemperatursystem, som ett golvvärmesystem (som kräver mycket låga framledningstemperaturer), kräver en 24 kW värmepump en större värmeväxlare. Tack vare en större platta kommer systemet att kunna arbeta vid låg temperatur, vilket gör det extremt ekonomiskt att använda och säkerställer låg energiförbrukning. Att höja värmepumpens temperatur för att motivera köpet av en mindre plattvärmeväxlare (och därmed billigare) är inte en bra lösning. Låga arbetstemperaturer innebär lägre energiförbrukning, mindre slitage och minskad risk för haveri, samt säkerställer låga energikostnader, vilket är särskilt viktigt idag.
Fläktkonvektorer och plattvärmeväxlare Ba-60-60
Vatten- eller glykolbaserade fläktkonvektorer blir alltmer populära för att värma hallar, stora produktionsutrymmen eller servicelokaler. I Polen är modeller som Volcano särskilt vanliga.
Eftersom ägare av industribyggnader ofta väljer att fylla fläktkonvektorsystem med glykol är det nödvändigt att separera dessa enheter med en värmeväxlare.
I dessa fall, om värmekällan är en panna som arbetar vid standardtemperaturer på 50–60 °C, kan plattvärmeväxlaren för fläktkonvektorn väljas baserat på växlarens värmeväxlingsyta i förhållande till fläktkonvektorns effekt. För en fläktkonvektor på 10 kW (eller flera, om det finns) rekommenderas en yta på cirka 0,3 m². Ytan kan minskas något om fläktkonvektorn arbetar med vatten utan glykol och växlaren endast används för att skapa oberoende kretsar och balansera tryck och temperatur i systemet (eller för att separera ett öppet system från ett slutet).
Sammanfattningsvis är plattvärmeväxlaren Ba-60-60 idealisk för fläktkonvektorer med en total effekt på upp till 120 kW om de arbetar med glykol och upp till 140 kW om de använder vatten.
Det uppstår ofta frågor om vad man ska göra om fläktkonvektorerna är överdimensionerade för byggnaden där de är installerade. Detta är en ganska vanlig situation. I så fall är det klokt att överväga att minska storleken på plattvärmeväxlaren och välja en mindre modell än vad den tidigare beräkningen visar. Detta är särskilt motiverat om fläktkonvektorerna avsevärt överskrider pannans nominella effekt.
Kom ihåg att om du har några frågor om valet av plattvärmeväxlare för fläktkonvektorer kan du alltid kontakta vårt supportteam.
