Plattvärmeväxlare 60 rader Nordic Tec Ba-95-60 2" 1500 kW

Värmväxlare med 60 plattor DN50 - Nordic Tec Ba-95-60 - 4x 2"

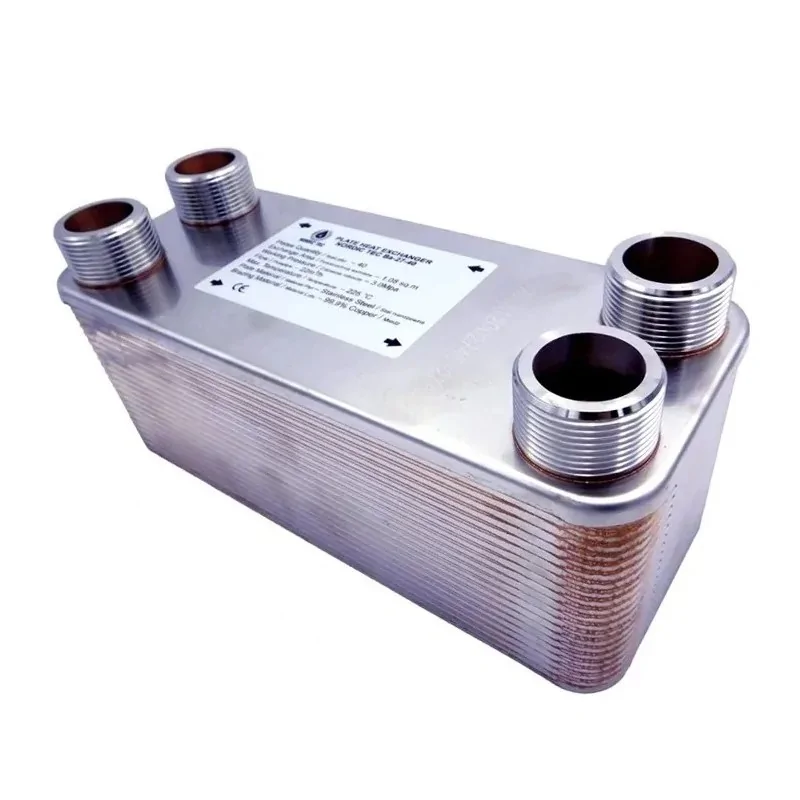

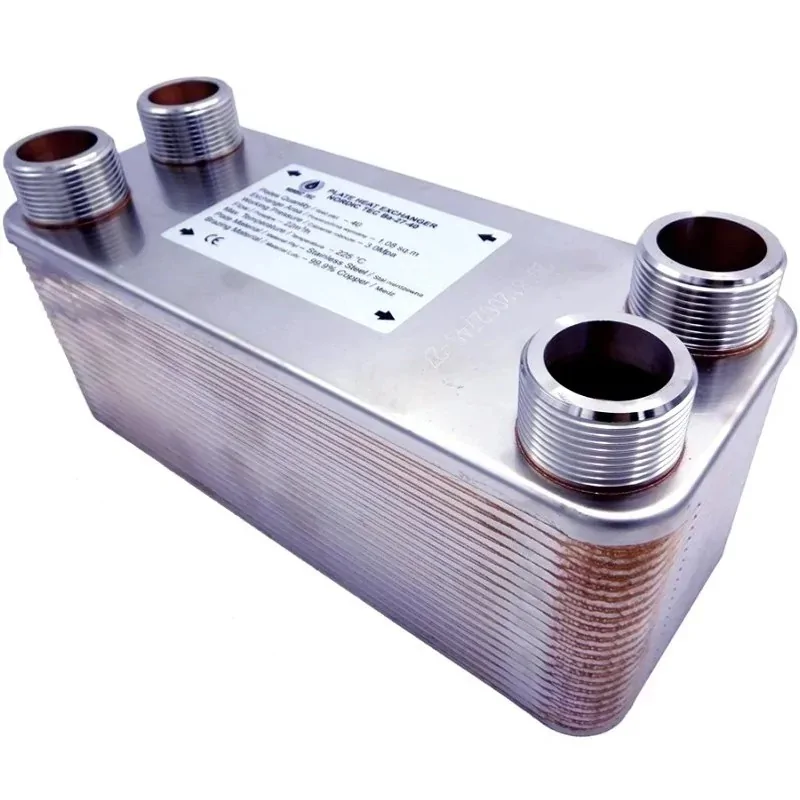

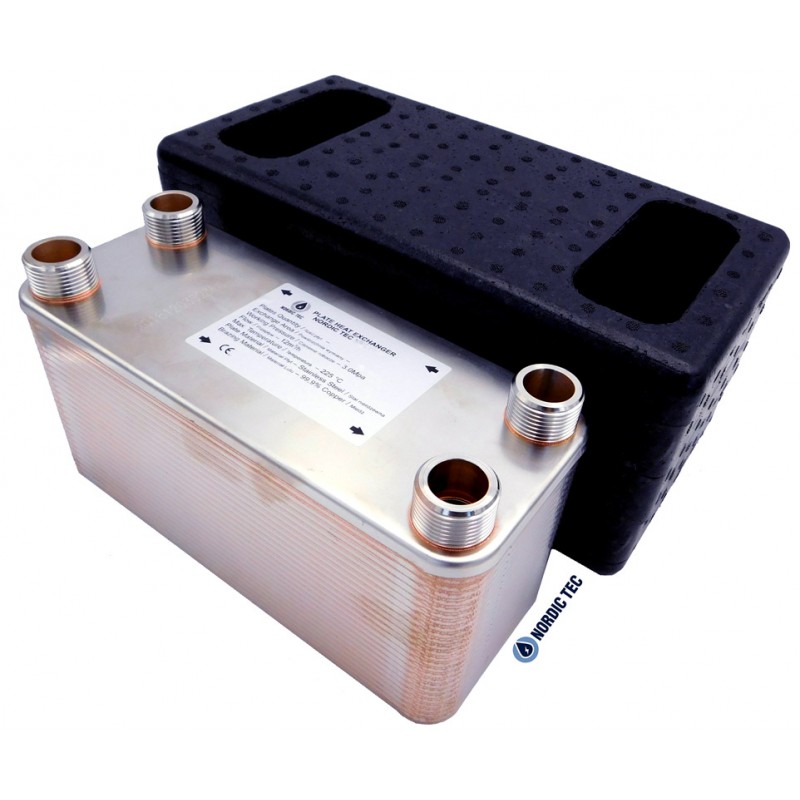

Värmväxlare DN50, 60 plattor i rostfritt stål

Tekniska detaljer för Ba-95-60:

• Värmväxlare tillverkad av rostfritt stål 316L, lödad med 99,9% ren koppar
• Anslutningar: 4 x 2" (DN 50), alla anslutningar på värmväxlaren har samma dimension
• Tillåtet arbetstryck: <30 bar
• Provtryck: < 45-60 bar
• Maximal arbetstemperatur: upp till +230 °C
• Nominell flödeshastighet: upp till 35 m³/h | 35 000 l/min

Plattornas yta - värmeöverföringsarea - värmväxlare Ba-95-60 : 5,70 m²

Diagrammet visar en jämförelse av värmeöverföringsarean för Ba-95-60 plattvärmväxlaren med andra värmväxlare av liknande storlek från Nordic Tec. Som visas ovan är detta den största värmväxlaren i Ba-95-serien, med totalt 60 plattor. Större värmeöverföringsareor finns också i vissa modeller från Ba-115-serien, varav några också visas i diagrammet. Alla nämnda modeller är plattvärmväxlare med 2-tums anslutningar.

Dimensioner för Ba-95-60

(A) - 616 mm
(B) - 191 mm
(F) - 153 mm
(C) - 519 mm
(D) - 92 mm
