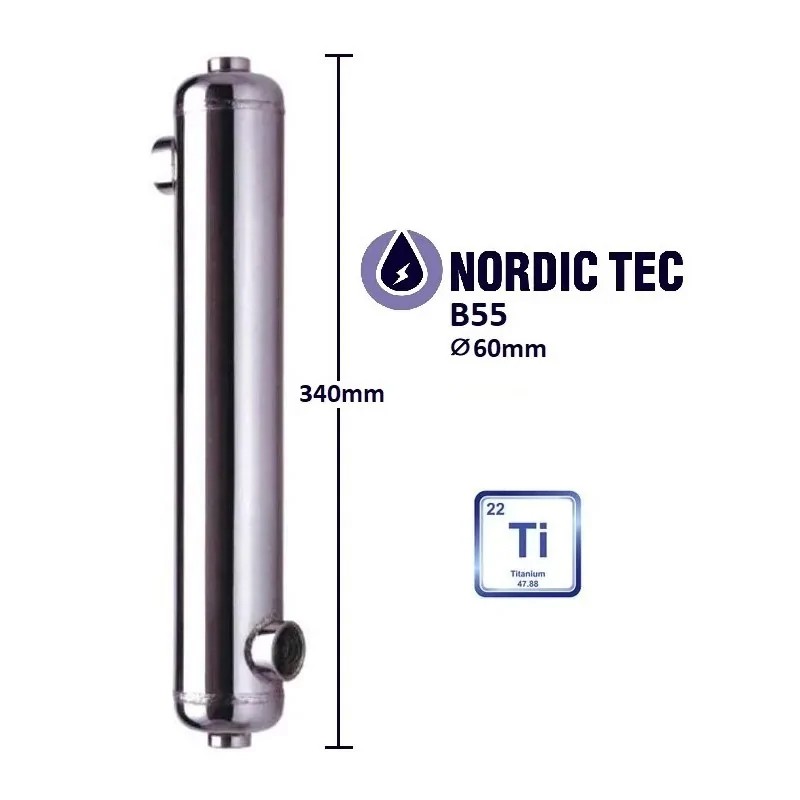

Värmeväxlare för saltvatten eller havsvatten - Titan Nordic Tec B55-Ti
Värmeväxlare i titan för pooler på 16 kW, idealisk för saltvatten eller havsvatten
Effekt: 16 kW (55 000 BTU/h)
-
Värmeväxlaren i titan B55-Ti uppnår den så kallade nominella effekten när de använda vätskorna är vatten & vatten (utan glykol eller frostskyddsmedel) och när temperaturskillnaden mellan sidorna är 60 °C. Detta innebär inte att titanvärmeväxlaren kan uppnå en effekt på 16 kW med låga matningsparametrar, såsom de hos en värmepump.
-
Om temperaturskillnaden mellan värmebärarvätskan och den uppvärmda vätskan minskar, minskar den faktiska värmeöverföringskapaciteten (i kW) enligt följande schema:
- vid 50 °C = 85 % - 13,6 kW
- vid 40 °C = 70 % - 11,2 kW
- vid 30 °C = 55 % - 8,8 kW
-
Om det är nödvändigt att använda en frostskyddsvätska såsom glykol, minskar värmeöverföringseffektiviteten med cirka 8-15 % (uppskattning baserad på glykolkoncentrationen). Detta är en viktig aspekt att beakta vid val av titanvärmeväxlare för pooler.
Värmeväxlande yta: 0,15- m²
Material: Titan
Tryck: Testad vid 10 bar, drift vid 6 bar
Anslutningar:
- 2x 3/4 tum - för värmebärarvätskan (K1 och K4)
- 1 tum - för den uppvärmda vätskan (K3 och K2)
Flöde:
- Värmebärarvätska: 28,00 l/min
- Uppvärmd vätska: 185,00 l/min
Maximal arbetstemperatur: upp till 210 °C
Certifieringar: PED 97/23/EC
Egenskaper:
- Högt flöde med låga tryckförluster
- Självrengörande konstruktion
Tillämpningar:
- Pooler, spa och varmvattenbehållare, särskilt med saltlösning, saltvatten eller havsvatten
- Industriella tillämpningar såsom kylning av oljor, motorer, transmissionssystem och provkomponenter i pannsystem
Anslutning av rörvärmeväxlare i titan till värmesystemet
K1: Inlopp för värmebärarvätskan
K2: Utflöde för den uppvärmda vätskan
K3: Inlopp för den uppvärmda vätskan
K4: Utflöde för värmebärarvätskan
Titanvärmeväxlare B55-Ti måste anslutas i motflöde för att uppnå maximal effektivitet.
Motflödesprincipen, som illustreras i schemat ovan, innebär att uppvärmningsvätskan (eller en annan matande vätska) måste flöda i motsatt riktning jämfört med den uppvärmda vätskan, i detta fall poolvattnet. I rörvärmeväxlare, oavsett material (titan eller stål), som finns i vårt sortiment, kan vätskornas flödesriktning fritt ändras.
Det är dock viktigt att notera att om motflödesprincipen inte följs, kommer värmeöverföringen att minska avsevärt, vilket påverkar produktens effektivitet.
Motflödesprincipen gäller både för rörvärmeväxlare och plattvärmeväxlare från märket NORDIC TEC.
Som en användbar tillbehörskomponent för anslutning av titanvärmeväxlare till system rekommenderar vi även avstängningsventiler för värmeväxlare. Dessa gör det möjligt att isolera värmeväxlaren från systemet vid behov av underhåll eller rengöring.
