Poolvärmeväxlare Nordic Tec B85 25kW

Värmeväxlare för pool Nordic Tec B85 25 kW

Värmeväxlaren för pool på 25 kW är en typisk poolvärmeväxlare (mantel- och rörkonstruktion med låga tryckförluster).
Enhet med en nominell effekt på 25 kW - helt tillverkad i stål.

Värmeväxlare för pool B85 – Nominell effekt – 25 kW (85 kBTU/h)

Poolvärmeväxlaren B85 uppnår sin nominella effekt på 25 kW när mediet som används är vatten/vatten (utan tillsats av glykol eller andra frostskyddsvätskor) och temperaturskillnaden mellan de två sidorna är 60 °C. Detta innebär inte att värmeväxlaren kan uppnå 25 kW vid låga matningsparametrar, som de som är typiska för en värmepump.

Om temperaturskillnaden mellan värmebäraren och det uppvärmda mediet minskar, reduceras den faktiska värmeöverföringskapaciteten (uttryckt i kW) enligt följande schema:

• för 50 °C = 85 % | 21 kW
• för 40 °C = 70 % | 17 kW
• för 30 °C = 55 % | 13 kW

Om det är nödvändigt att använda en frostskyddsvätska, såsom glykol, kommer värmeöverföringskapaciteten att minska med cirka 8–15 % (en uppskattning som varierar beroende på glykolens koncentration). Detta är en viktig faktor att beakta vid valet av en poolvärmeväxlare.

Utförande: Rostfritt stål 316 (utan tillsatser) - designat för att fungera med klorerat vatten, även högt klorerat.

✅ Inte lämplig för saltvatten eller vatten med tillsatt salt (för pooler med saltvatten rekommenderas en poolvärmeväxlare i titan).

Nominella flöden:

• värmebärare/värmekällansida – 31 l/min
• uppvärmt medium/poolvatten – 213 l/min

Skillnaden i flöde mellan värmebärarsidan och poolvattensidan (som ovan) – till fördel för poolsidan – är nödvändig för att uppnå en balanserad temperaturökning utan att stora mängder varmt vatten pressas in i poolen.

Arbetstryck upp till 6 bar –
tillräckligt för uppvärmning av pooler eller vissa kylapplikationer. Rekommenderas definitivt inte för högtrycksmedier som freoner etc.

Testtryck – 10 bar

Medieanslutningar:

• 2x 3/4 tum invändig gänga - anslutningar för värmebärare - K1 och K4 - på rörsidan

• 2x 1 tum invändig gänga - anslutningar för uppvärmt medium - K3 och K2 - på mantelsidan

Rekommenderad poolvolym:

• Nominellt 10–30 m³, maximalt värde vid en temperaturskillnad mellan medierna på 60 °C och adekvata flödesnivåer.
  I praktiken uppnås sällan en temperaturskillnad på 60 °C; det är viktigt att välja värmeväxlare med särskild hänsyn till värmesystemets kapacitet.

• Vid otillräckliga uppvärmningsparametrar kan den föreslagna volymen inte hanteras korrekt av värmeväxlaren.

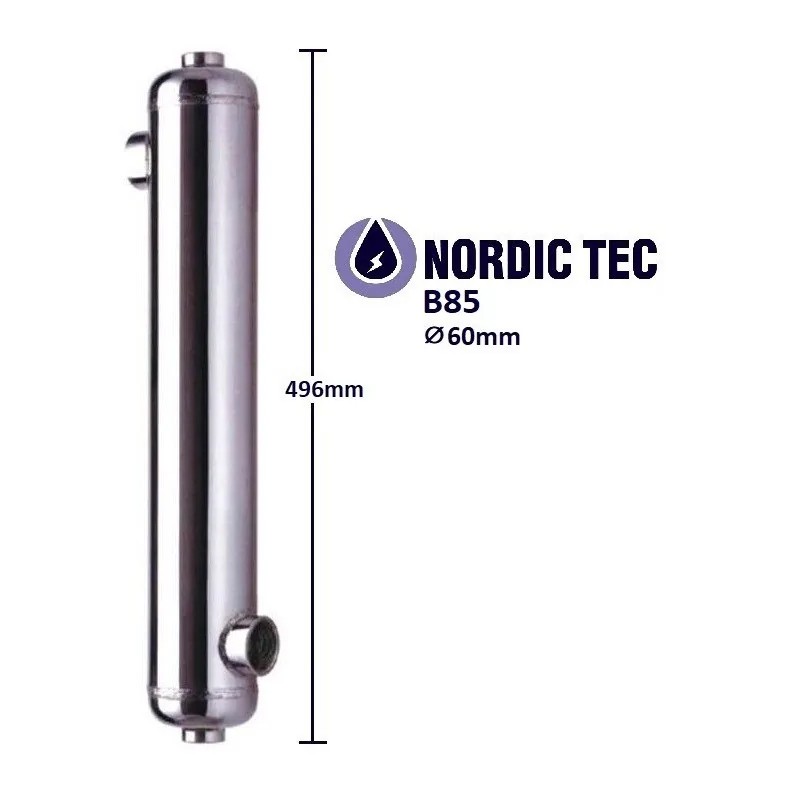

Mått:

• Längd med vattenanslutningar: 496 mm
• Diameter: 60 mm

Värmeväxlare till pool - Nordic Tec B85

Fördelen med värmeväxlare till pool (även kända som mantel- och rörvärmeväxlare) jämfört med plattvärmeväxlare ligger i deras förmåga att hantera ett större flöde i en av kanalerna (vilket gör dem särskilt lämpliga för pooluppvärmning), medan denna möjlighet är begränsad i plattvärmeväxlare. Dessutom orsakar mantel- och rörvärmeväxlare i princip inga tryckförluster, vilket inte påverkar energiförbrukningen hos poolens cirkulationspumpar.

Plattvärmeväxlare å andra sidan genererar ganska betydande tryckförluster (eller motstånd), som ökar proportionellt med flödet. Vid uppvärmning av en pool är dock det mest uppenbara och effektiva tricket att använda ett större massflöde på den uppvärmda sidan. Detta möjliggör en jämnt fördelad temperaturhöjning i hela poolen utan att stora mängder varmt vatten släpps in (vilket minskar användarkomforten och i vissa fall kan vara farligt för användarna).

Värmeöverföringsyta B85: 0,25 m² - jämfört med andra värmeväxlare till pool

Anslutningsmetod för värmeväxlaren på 25 kW för pooluppvärmning

Anslutningen av värmeväxlaren till poolen baseras på motströmsprincipen. Detta är principen för anslutning av alla värmeväxlare från Nordic Tec. Nedan förklaras vad motströmsanslutning innebär i fallet med poolvärmeväxlare.

K1 - inlopp för värmebärare

K2 - utlopp för uppvärmt medium

K3 - inlopp för uppvärmt medium

K4 - utlopp för värmebärare

Poolvärmeväxlaren B85 är en motströmsenhet

Poolvärmeväxlare från Nordic Tec, precis som plattvärmeväxlare, är motströmsenheter designade för att säkerställa maximal effektivitet hos värmeväxlaren. Detta innebär att medierna måste flöda i motsatta riktningar i förhållande till varandra. Denna princip illustreras i anslutningsschemat ovan. Det är det enda sättet att garantera förväntad prestanda och är också ett av de vanligaste misstagen som installatörer gör.
