Plattvärmeväxlare Nordic Tec Ba-23-12, anslutningar 3/4", 12 plattor
Lödd plattvärmeväxlare med 3/4" / DN20-anslutningar, bestående av 12 rostfria plattor
Tillverkad av högkvalitativt rostfritt stål är Ba-23-12 3/4" plattvärmeväxlaren utformad för långvarig användning - en produkt designad för många års drift. De 12 plattorna optimerar värmeöverföringen mellan två vätskor, exempelvis vatten eller glykol. Tack vare 3/4"-anslutningarna kan denna värmeväxlare enkelt integreras i de flesta små värmesystem.
Tekniska data - Plattvärmeväxlare Ba-23-12
- Plattmaterial: rostfritt stål L316
- Lödningsmaterial: koppar (99,99 %)
- Plattor: rostfritt stål - varje platta är 0,3 mm tjock
- Temperaturområde: från -185 grader till +230 grader Celsius
- Flödeskapacitet: 4 m³/h
- Arbetstryck: 20 bar (testad för 40 bar)
Modellen Ba-23-12 är en klassisk vätska-vätska värmeväxlare med 12 plattor. Den är inte avsedd för användning med gasformiga medier, särskilt inte för högtrycksgaser och kylmedel med tryckvariationer som R32, R134A, R290 och andra R-kylmedel. För detta ändamål bör värmeväxlare speciellt designade för freoner och gasformiga medier användas.
Värmeöverföringsyta - Plattvärmeväxlare SLIM Ba-23-12: 0,276 m²
De vanligaste användningsområdena för Nordic Tec Ba-23-12 plattvärmeväxlare
- Installationer med en kamin upp till cirka 10 kW | Värmeväxlare för små vattenmantlade kaminer.
- Centralvärmesystem i små byggnader upp till 120 m² | Värmeväxlare för små byggnader.
- Samarbete med pannor eller vattenmantlade kaminer med en effekt upp till 12 kW | Plattvärmeväxlare för små pannor.
- Anslutning av nya värmekretsar med glykol i byggnader med hög risk för frostskador, till exempel fristående jordbruksbyggnader, verkstäder eller garage med en yta på cirka 100 m².
- Glykolanläggningar för avisning av parkeringsplatser, ramper, tak, balkonger och terrasser.
- System för varmvattenförsörjning med en tank (ytterligare värmekälla).
- Solpaneler | Värmeväxlare för klassiska solfångare som arbetar med glykol eller frostskyddsmedel.
- Hemmabryggning, kylning av ölmäsk.
- Industriell kylteknik, exempelvis kylning av olja.

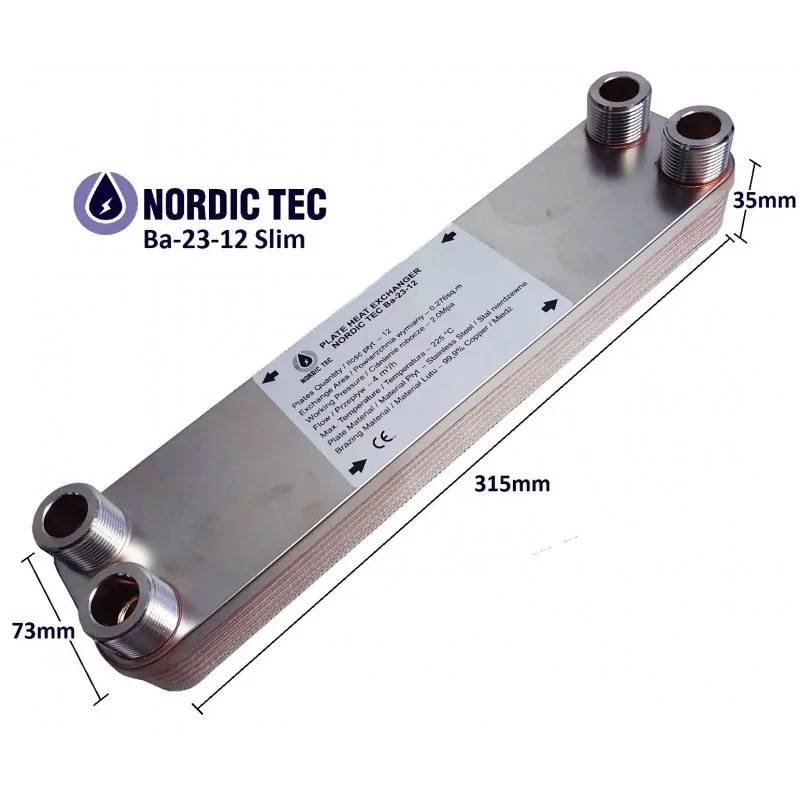

Dimensioner - värmeväxlare Nordic Tec Ba-23-12
(A) - 315 mm
(B) - 73 mm
(F) - 35 mm
(C) - 278 mm
(D) - 40 mm
_________
12-plattors-värmeväxlare NORDIC Tec Ba-23-12
Denna värmeväxlare introducerades senare än resten av Ba-23-serien, nämligen 2017. Anledningen till lanseringen var efterfrågan från företag inom kylbranschen tack vare dess mycket fördelaktiga dimensioner (enheten har ett djup på endast 35 mm). Det är dock inte en typisk kylvärmeväxlare, utan fungerar utmärkt i små värmesystem, såsom enfamiljshus upp till 100-120 kvadratmeter, som drivs av vattenmantlade kaminer eller pannor med en effekt på 10-12 kW. Eftersom växlaren inte är avsedd för stora värmesystem, är den utrustad med 3/4"-anslutningar, som dock erbjuder tillräckligt flöde när man använder vanliga cirkulationspumpar av typ 40 eller 60.
Den kan också användas med glykol eller andra frostskyddsvätskor, vilket gör den lämplig för anslutning av separata byggnader som inte värms kontinuerligt och där risken för frysning är relativt hög.
