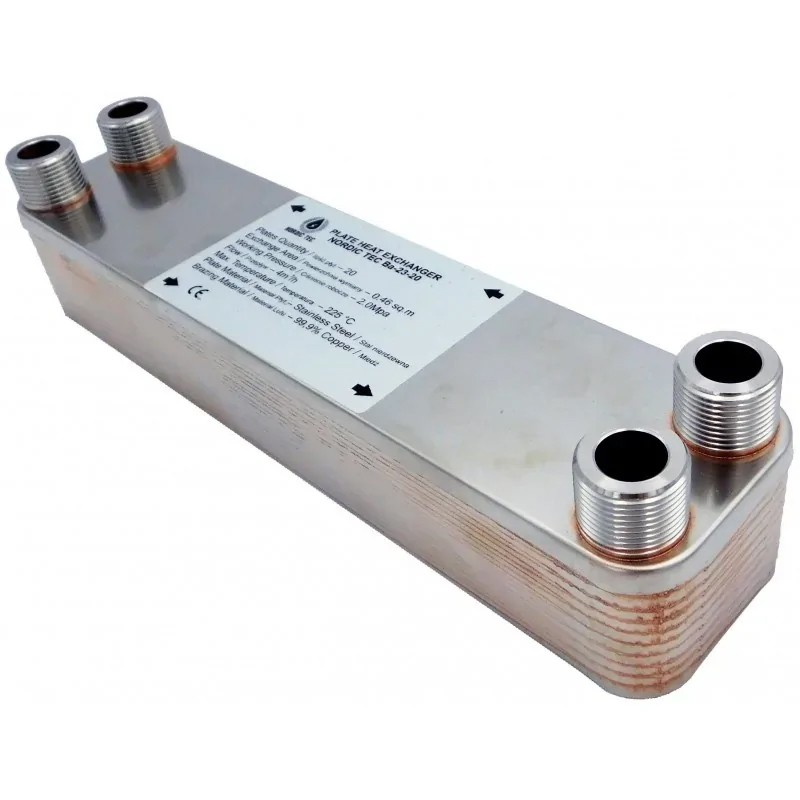

Plattvärmeväxlare med 20 plattor för kylsystem eller värmeanläggningar, med 1 1/4" anslutningar, utvändig gänga.
Värmeväxlare med långa plattor och relativt stora anslutningar, nämligen 5/4". Tack vare låga hydrauliska tryckförluster är den idealisk för att ansluta värmepumpar till värmesystem, men den kan också användas med traditionella pannor, till exempel ved- eller kolpannor. Tack vare de stora anslutningarna och de relativt låga tryckförlusterna fungerar värmeväxlaren Ba-60-20 också väl i många äldre centralvärmesystem i gravitationsdrift (utan cirkulationspumpar i det öppna systemet).
✅ Snabb och gratis leverans av värmeväxlaren i Sverige

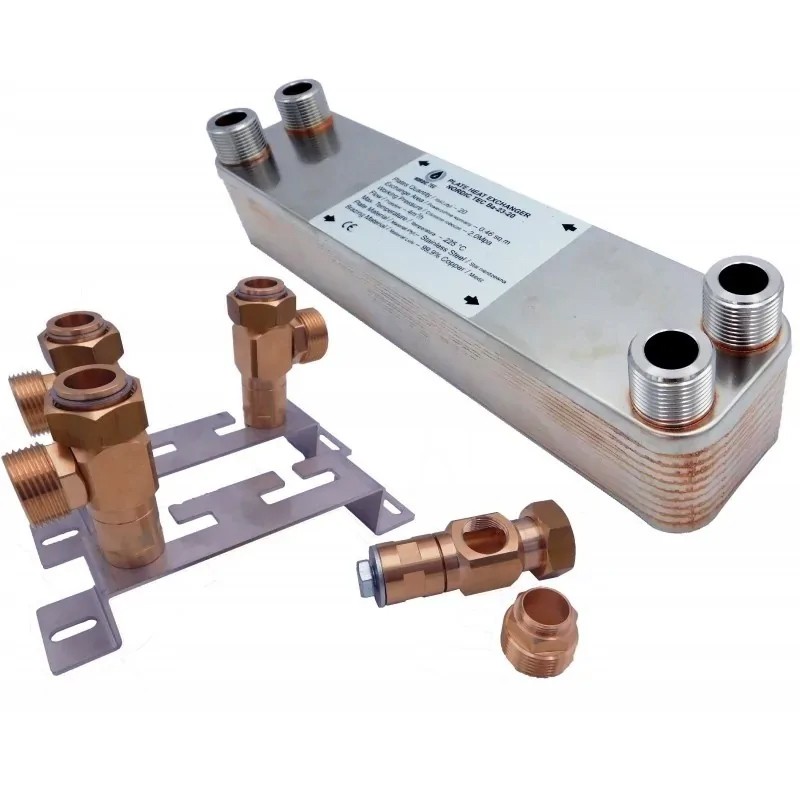

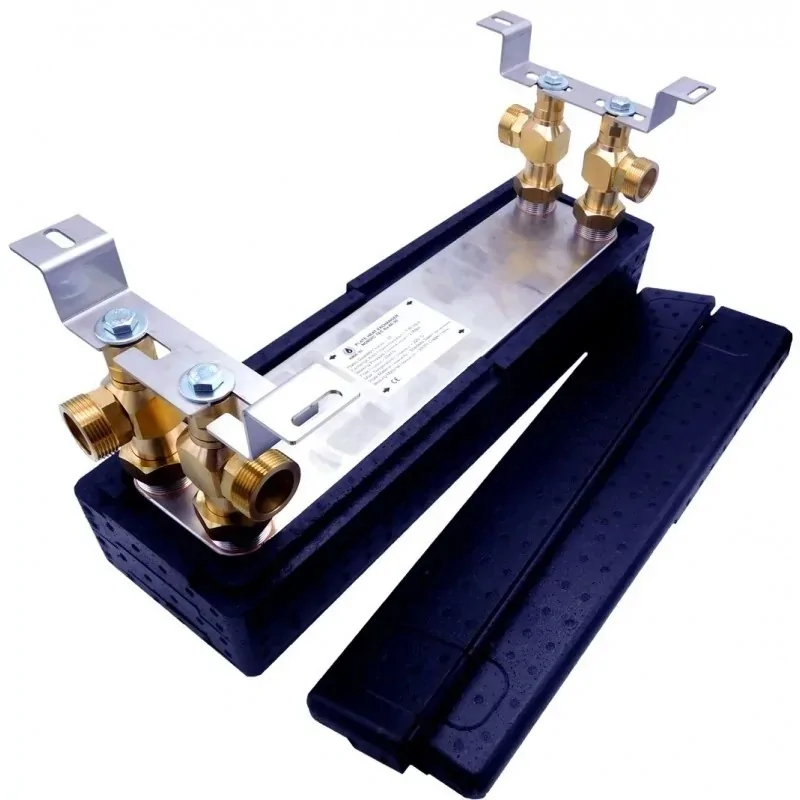

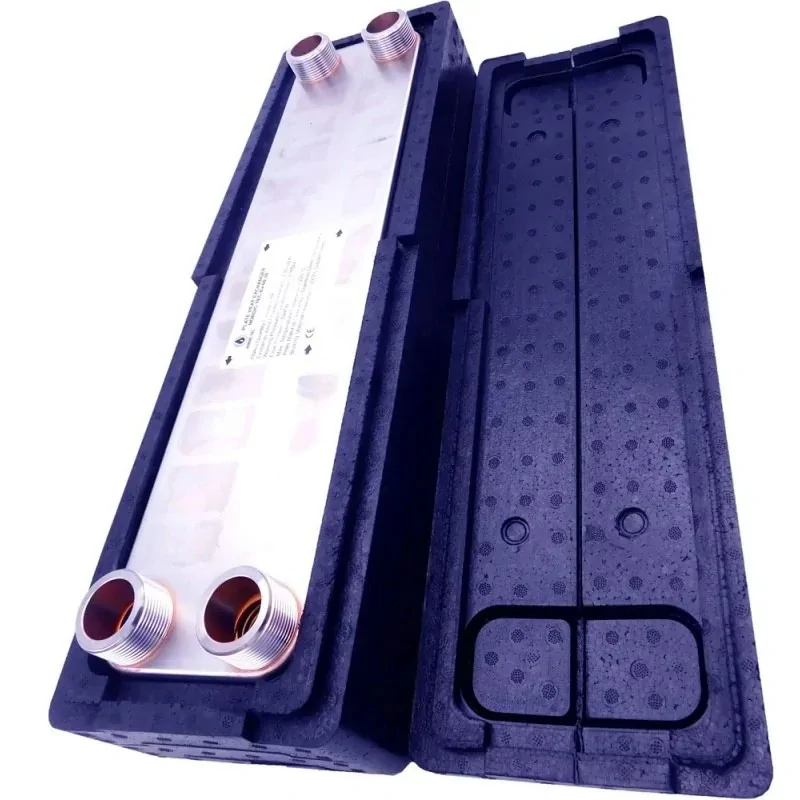

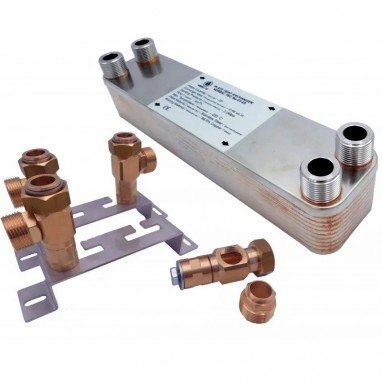

Exempelbilden visar värmeväxlaren komplett med valfria tillbehör. Det är möjligt att köpa Ba-60-20-värmeväxlaren med värmeisolering och väggfäste för att skapa ett set som visas på bilden. Val av tillbehör till värmeväxlaren kan göras direkt ovanför priset.
Tekniska data - Plattvärmeväxlare 5/4" Ba-60-20:

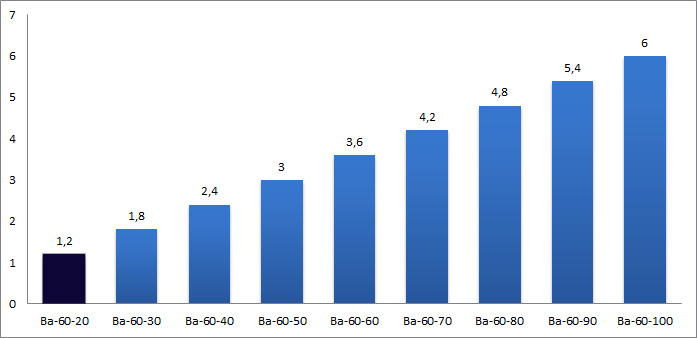

Som visas i diagrammet ovan är plattvärmeväxlaren Ba-60-20 med 20 plattor den minsta modellen i Ba-60-serien. Om din applikation kräver en aktiv värmeväxlingsyta som överstiger 1,20 kvadratmeter rekommenderas att välja en modell med fler plattor för att uppnå en tillräckligt större total yta. Värmeväxlingsytan är en avgörande parameter för att fastställa värmeväxlarens faktiska kapacitet och jämföra dess prestanda med andra modeller.
Modellen Ba-60-20 (liksom modellerna Ba-60-30, 40, 50 och 60) är en plattvärmeväxlare med 5/4" anslutningar.
Dimensioner - Värmeväxlare Ba-60-20 1 1/4"
(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 55 mm
___
Värmeväxlaren Ba-60-20 väljs ofta för kylapplikationer tack vare dess relativt stora externa yta i förhållande till ytan per individuell platta. Detta gör den särskilt lämplig för sådana applikationer. Dock är det inte enbart en kylvärmeväxlare, eftersom den fungerar lika bra i värmesystem. Nordic Tecs värmeväxlare är designade för att användas universellt i både kyl- och värmeapplikationer.
Modellen Ba-60-20 består av 20 plattor med en anslutning på 1 1/4". Den kan enkelt hantera en panna med en värmeeffekt på upp till 40–50 kW eller värma en större bostadsbyggnad med en yta på upp till 400–500 m².
Precis som hela serien Nordic Tec Ba-60 är den baserad på stora plattor av rostfritt stål, med en tjocklek på 0,4 mm och en yta på 0,060 m² per platta. Detta gör att den inte bara kan användas i bostadsbyggnader utan också i större kommersiella fastigheter. Plattorna i värmeväxlaren svetsas samman genom vakuumlödning – totalt 20 plattor, förenade på ett sätt som inte kan demonteras.
En annan fördel med denna värmeväxlare är dess höga flödeskapacitet, som är mycket stor jämfört med andra modeller med liknande effekt. Den nominella flödeskapaciteten för plattstrukturen är beräknad till <22 000 l/h.
Det finns öppna system, vanligtvis äldre med en öppen expansionskärl, som fungerar genom gravitation. När moderna värmeenheter som gaspannor (som fungerar i slutna kretsar) ansluts till dessa system krävs en värmeväxlare för att separera dem. Andra moderna enheter som pelletspannor eller värmepumpar behöver också skyddas från påverkan av ett öppet system som inte är perfekt rent och som är mer benäget att orsaka kalkavlagringar.
En vanlig fråga är hur värmeväxlaren kommer att fungera i ett gravitationssystem utan pump (naturligtvis på den öppna systemets sida). Ofta, om man väljer en värmeväxlare med tillräckligt låga hydrauliska motstånd, är det möjligt att behålla gravitationsdriften och undvika att installera en cirkulationspump på den sidan. Detta är en tydlig fördel och en extra besparing – avsaknaden av en pump innebär lägre elförbrukning över åren.
Det är dock viktigt att systemet förbereds ordentligt innan ett sådant beslut tas, det vill säga att det rengörs och att värmeväxlaren skyddas med lämpliga filter, eller till och med med en magnetisk separator (om det behövs).
Det bör också påpekas att det aldrig finns någon garanti för att systemet fungerar korrekt utan pump. Ofta är det möjligt, men det finns också fall där gravitationsdriften inte fungerar optimalt efter installationen av värmeväxlaren. Det är nödvändigt att välja värmeväxlare med så låga tryckförluster som möjligt och med relativt stora anslutningar. Värmeväxlaren Ba-60-20 verkar uppfylla dessa krav.
