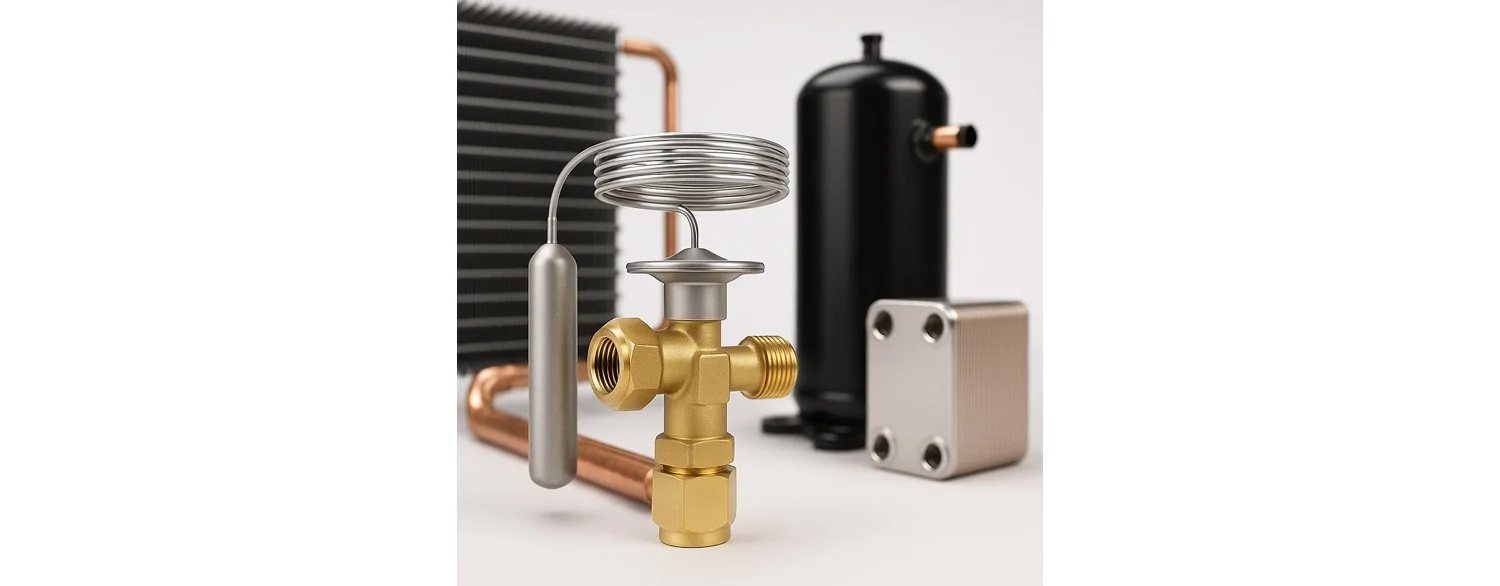

Expansionsventil i värmepumpen

I värmepumpsystem spelar expansionsventilen en nyckelroll genom att reglera flödet av köldmediet. Det är tack vare den som rätt tryck och temperatur kan upprätthållas, vilket är grunden för systemets effektiva funktion. Denna ventil möjliggör övergången av köldmediet från högt till lågt tryck – ett avgörande steg i värmepumpens värmeöverföringsprocess.

Den kan liknas vid en vakt som ser till att köldmediet expanderas korrekt innan det når förångaren. Det är i förångaren som värme från omgivningen absorberas effektivt – hjärtat i värmepumpens funktion. Utan en välfungerande expansionsventil skulle systemets effektivitet minska, vilket skulle leda till högre energiförbrukning och driftkostnader.

Vad har framtiden i sitt sköte? Utvecklingen av expansionsventil-teknologi kan öppna nya möjligheter för optimering av värmepumpar. Användningen av innovativa material och avancerade tekniska lösningar kan avsevärt öka effektiviteten och tillförlitligheten hos denna kritiska komponent. Det är ett steg mot ännu mer effektiva och moderna system.

Typer av expansionsventiler: termostatiska och elektroniska

Inom kyltekniken finns två huvudtyper av expansionsventiler: termostatiska ventiler och elektroniska ventiler (EEV). Var och en har unika egenskaper som påverkar systemens effektivitet och funktionalitet i kyl- och värmepumpsystem.

Termostatiska ventiler är klassiska lösningar som reglerar köldmediefödet baserat på temperatur och tryck. Exempel på sådana modeller är TEX-5, TUA, TUB, TUC och TC. Varje modell är designad för specifika driftförhållanden. Till exempel passar TUA-ventilen utmärkt i värmepumpar, medan TEX-5-ventilen inte är lämplig för detta ändamål på grund av tryckbegränsningar.

Å andra sidan representerar elektroniska ventiler (EEV), såsom Danfoss ETS eller Carels E2V-24, en modern ansats till reglering av köldmediefödet. Med mikroprocessorstyrning erbjuder de exceptionell precision, vilket resulterar i högre energieffektivitet och större flexibilitet i olika applikationer. Inom denna kategori kan vi urskilja:

Proportionella ventiler – fungerar kontinuerligt och ger en jämn reglering av flödet.
Pulsventiler – reglerar flödet genom cyklisk öppning och stängning.

Skillnaderna mellan termostatiska ventiler och elektroniska ventiler är betydande. Elektroniska ventiler erbjuder inte bara högre precision utan också möjligheten att anpassas till dynamiskt föränderliga driftförhållanden. Det gör dem till det idealiska valet för moderna kylsystem och värmepumpar. Deras fördelar inkluderar:

bättre temperaturkontroll,
möjlighet till fjärrövervakning och -reglering,
högre energieffektivitet.

Exempel på tillämpningar av elektroniska ventiler i värmepumpar inkluderar system som kräver exakt reglering av köldmediefödet. Sådana lösningar möjliggör optimering av prestanda och minimering av energiförbrukning. Med fortsatt utveckling av expansionsventil-teknologi kan vi förvänta oss ytterligare innovationer som ytterligare kommer att förbättra effektiviteten och mångsidigheten hos dessa kritiska komponenter i kylsystem.

Kolla även: Plattvärmeväxlare för anslutning av monoblock-värmepumpar

Värmeväxlare värmepump 16-kW Nordic Tec Ba-32-70 SE4

Värmeväxlare värmepump 16-kW Nordic Tec Ba-32-70 SE4 2

I lager

Värmeväxlare Nordic Tec Ba-32-70 1" 390 kW

SE-värmeväxlare-Ba-32-70

372,50 €

Värmeväxlare Nordic Tec Ba-32-80 1" 450 kW

I lager

Värmeväxlare Nordic Tec Ba-32-80 1" 450 kW

SE-värmeväxlare-Ba-32-80

413,99 €

vaermevaexlare-nordic-tec-ba-32-90-1-500-kw

vaermevaexlare-nordic-tec-ba-32-90-1-500-kw 2

I lager

Värmeväxlare Nordic Tec Ba-32-90 1" 500 kW

SE-värmeväxlare-Ba-32-90

449,99 €

Hur påverkar expansionsventilen värmepumpens effektivitet?

Värmepumpens prestanda beror i stor utsträckning på expansionsventilens funktion, som reglerar köldmediefödet. Denna kritiska komponent möjliggör exakt kontroll av köldmediets överhettning, vilket är avgörande för systemets optimala funktion. Överhettning, skillnaden mellan köldmedieångans temperatur och dess mättnadstemperatur, säkerställer att köldmediet når rätt tillstånd innan det kommer in i kompressorn. Utan denna kontroll skulle systemet inte kunna fungera effektivt.

Varje typ av köldmedie, såsom R407C, R410A, R404A eller R134a, kräver en specifik anpassning av expansionsventilen. Varför? Eftersom var och en har unika egenskaper som påverkar systemets driftparametrar. Ventilerna måste noggrant reglera överhettningsvärdena för att säkerställa maximal systemeffektivitet. Denna anpassning är inte bara en teknisk utmaning utan också en kritisk faktor för systemets tillförlitlighet.

En viktig teknisk parameter för expansionsventilen är MOP (Maximum Operating Pressure), det maximala tillåtna förångningstrycket. Denna parameter fungerar som ett skydd som förhindrar potentiella skador på systemet. Dessutom möjliggör ventilens dynamiska respons på föränderliga tryckförhållanden en stabil och effektiv drift av värmepumpen. Detta säkerställer att systemet kan fungera tillförlitligt under lång tid.

Energieffektiviteten, mätt med COP (Coefficient of Performance), är nära kopplad till expansionsventilens funktion. Exakt reglering av köldmediets överhettning kan avsevärt förbättra värmepumpens prestanda, vilket resulterar i lägre energiförbrukning och driftkostnader. Med den tekniska utvecklingen inom detta område kan vi förvänta oss ännu mer avancerade lösningar som ytterligare kommer att optimera värmesystem och kylsystem.

Framtiden för expansionsventil-teknologi ser mycket lovande ut. Det är möjligt att vi inom en snar framtid kommer att se ventiler som automatiskt anpassar sig till olika köldmedier och dynamiska driftförhållanden. Sådana innovationer öppnar nya möjligheter för denna teknologis utveckling och erbjuder ännu högre effektivitet och flexibilitet i applikationer.

✅ BLOG: Värmepumps kondensorer - hur fungerar de?
✅ BLOG: R290-värmepumpar: ett effektivt uppvärmningsalternativ?

Expansionsventilens roll i reglering av köldmediefödet och dess inverkan på COP (Coefficient of Performance)

Reglering av köldmediefödet är en av de viktigaste uppgifterna för expansionsventilen. Dess funktion påverkar direkt uppnåendet av en hög COP (Coefficient of Performance), vilket är avgörande för värmepumpens energieffektivitet. Genom exakt kontroll av köldmediets överhettning fungerar ventilen som en intelligent regulator som anpassar flödet efter föränderliga driftförhållanden. Detta säkerställer systemets stabilitet och maximala prestanda.

Ventilens snabba och precisa respons på förändringar i värmebelastning är av stor betydelse för energieffektiviteten. Expansionsventilen måste säkerställa att köldmediet når rätt tillstånd innan det kommer in i kompressorn. Detta gör att värmepumpen inte bara fungerar effektivt utan också ekonomiskt, vilket resulterar i lägre driftkostnader och längre livslängd för systemet. En väl designad och anpassad expansionsventil är grunden för att uppnå hög energieffektivitet.
