Rörgängor används vanligtvis i hydrauliska installationer, gasinstallationer och industriella system – men det finns olika gängstandarder i världen. Därför kan en 1-tums gänga i USA skilja sig från exempelvis en 1-tums gänga i Europa – och följaktligen kan hydrauliska enheter från dessa länder vara inkompatibla med varandra i detta avseende. I Europa används vanligtvis BSP-gängstandard och när man inte anger typen av gänga utan endast storleken (t.ex. 1", 1 1/4", 3/4" osv.) syftar det sannolikt på gängstorlek enligt BSP-standard. Men i USA, Kanada och utanför Europa är NPT-gängan ofta den mest populära. Det betyder inte att NPT är helt ovanlig i Europa, även om den är mycket mer sällsynt. Den har specifika användningsområden.
I denna artikel får du veta vad en NPT-gänga exakt är och hur den skiljer sig från andra typer av rörgängor. I artikeln förklarar vi var den används och vilka dess karakteristiska egenskaper är.
NPT-gänga (National Pipe Thread) är en standard för rörgängor som huvudsakligen används i USA, Kanada och i länder som använder amerikanska tekniska standarder. Det är en konisk gänga, vilket innebär att dess diameter minskar längs gängans längd.
Tack vare den koniska formen skapar NPT-gängan en mycket tät anslutning vid åtdragning. Tätningen uppstår genom att gängytorna pressas mot varandra. I praktiken används ofta dessutom teflontejp (PTFE) eller speciella tätningspastor.

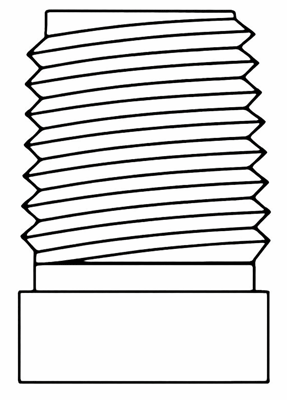

Den viktigaste egenskapen hos NPT-gängan är dess koniska konstruktion. Konan har en lutning på 1:16, vilket innebär att gängans diameter förändras med 1 enhet för varje 16 längdenheter. En enkel skillnad, även om den koniska strukturen något kan påminna om en lätt under-variant av BSP-gänga, alltså konisk BSPT (utan att dock vara kompatibel med den).
NPT-gängan har också en karakteristisk gängprofilvinkel på 60°. Tack vare detta fungerar den väl tillsammans med komponenter tillverkade enligt samma standard. Till skillnad från europeiska rörgängor sker tätningen inte på frontytan utan direkt på gängan.
Det är också värt att veta att NPT-gängor finns i olika storlekar, såsom 1/4", 3/8", 1/2", 3/4" eller 1". Dessa storlekar hänvisar till rörets nominella diameter och inte till den faktiska gängdiametern.
☑️✅ Systemet för namngivning av NPT-gängstorlekar är alltså tum-baserat – precis som för BSP. Därför bör man komma ihåg att exempelvis en 3/4-tums NPT-gänga och en 3/4-tums BSP-gänga inte kommer att fungera tillsammans.
Tabellen över NPT-gängor hittar du nedan, den visar de exakta måtten för gängor enligt denna standard, tillsammans med förklaringar under tabellen.
| Gängstorlek NPT |
Gängans ytterdiameter (mm) |
Antal gängvarv per tum (TPI) |
Gängstigning (mm) |
|---|---|---|---|
| 1/16" NPT | 7.90 | 27 | 0.94 |
| 1/8" NPT | 10.29 | 27 | 0.94 |
| 1/4" NPT | 13.62 | 18 | 1.41 |
| 3/8" NPT | 17.06 | 18 | 1.41 |
| 1/2" NPT | 21.34 | 14 | 1.81 |
| 3/4" NPT | 26.67 | 14 | 1.81 |
| 1" NPT | 33.40 | 11.5 | 2.21 |
| 1 1/4" NPT | 42.16 | 11.5 | 2.21 |
| 1 1/2" NPT | 48.26 | 11.5 | 2.21 |
| 2" NPT | 60.33 | 11.5 | 2.21 |
Förklaringar:
NPT-gängan förväxlas ofta med andra standarder för rörgängor, särskilt med BSP-gängan som används i Europa. Skillnaderna mellan dem är dock betydande.
BSP-gänga (British Standard Pipe) finns i två varianter: BSPP (rak gänga) samt BSPT (konisk gänga). Även om BSPT också är konisk, är dess geometri annorlunda än NPT. Bland annat skiljer sig gängprofilvinkeln, som i BSP är 55°. Därför kan man försöka kombinera dem – men man kommer att stöta på problem med tätningen.
Av denna anledning bör komponenter med NPT-gänga inte kopplas ihop med BSP-komponenter. Även om de ibland kan skruvas ihop mekaniskt, kommer en sådan anslutning inte att vara helt tät och kan leda till läckage.
NPT-gänga används mycket brett inom industriella och tekniska installationer. Den förekommer oftast i:
På grund av populariteten hos amerikanska tekniska enheter förekommer NPT-gänga också i många produkter som importeras till Europa, exempelvis i uv filter vatten för hemmet från den amerikanska marknaden (europeiska tillverkare använder snarare BSP), eller i specialiserade filter.
Att identifiera en NPT-gänga kan vara svårt, särskilt när man jämför den med andra rörgängor. Det finns dock flera egenskaper som hjälper vid identifiering.
För det första är NPT-gängan tydligt konisk. Det innebär att dess diameter gradvis minskar. För det andra har den en gängprofilvinkel på 60°. För det tredje är den oftast märkt med förkortningen NPT i teknisk dokumentation eller på komponentens förpackning – om någon dokumentation finns tillgänglig.
I professionella tillämpningar används speciella gängtolkar och mätinstrument för identifiering av gängor.
Den koniska konstruktionen hos NPT-gängan gör att gängorna pressas mycket hårt mot varandra när komponenterna dras åt. Resultatet blir en anslutning med hög täthet.
Ytterligare användning av teflontejp eller tätningspasta fyller mikrospringorna mellan gängorna. Tack vare detta är anslutningen motståndskraftig mot läckage även vid högt tryck.
Av denna anledning används NPT-gänga ofta i installationer som kräver tillförlitlighet och hållbara anslutningar – och därför trängde den med tiden undan den brittiska BSP-standarden i USA.
NPT-gänga är en av de viktigaste standarderna för rörgängor inom tekniken. Dess koniska konstruktion möjliggör mycket täta anslutningar, vilket gör den till en populär lösning i vatten-, gas- och industriinstallationer.
Även om BSP-gängor används oftare i Europa, förekommer NPT-gänga fortfarande i många enheter importerade från Nordamerika. Därför är kunskap om dess egenskaper och skillnader jämfört med andra standarder mycket användbar vid montering och service av installationer. Dessutom är det värt att komma ihåg att det även finns andra, mer sällsynta standarder avsedda för specifika användningsområden, exempelvis för gasinstallationer, SAE-gängor (också av amerikanskt ursprung).
