Dagens artikel är en serie aspekter som kretsar kring frågan om användning av värmeväxlare för golvvärme. Inte i varje installation av golvvärme förekommer en värmeväxlare, och för vissa låter det ganska mystiskt. Vi kommer att titta närmare på de tekniska och praktiska aspekterna av ämnet för att exakt förklara vad det handlar om.
✅ Artikeln hänvisar till olika situationer där värmeväxlare används för golvvärme – inte alla behöver gälla just ditt värmesystem. Om ett visst stycke därför inte motsvarar det du letar efter kan du gå vidare, i slutet av artikeln hittar du också viktig information som hjälper dig att undvika installationsfel.

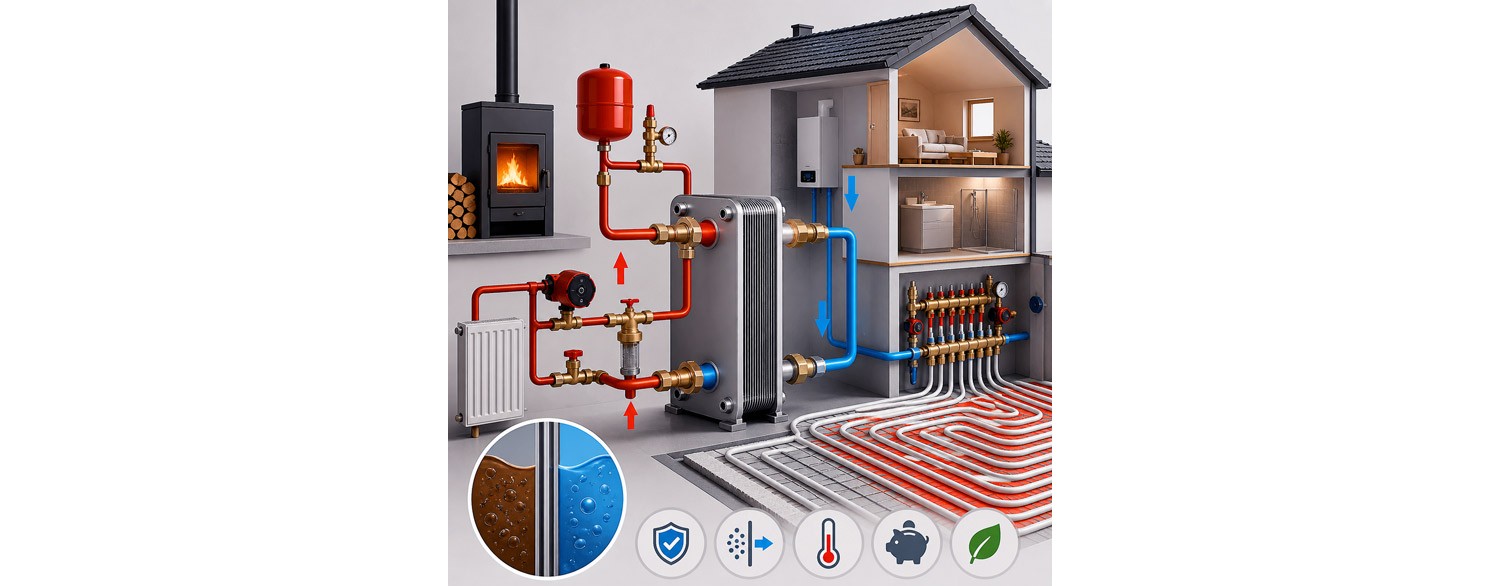

En värmeväxlare för golvvärme är en anordning som möjliggör överföring av värmeenergi mellan två kretsar i värmesystemet – dvs. från värmekällan (till exempel en värmepanna, en kamin eller en värmepump), utan att de blandas direkt. Oftast används en plattvärmeväxlare som separerar värmekällans krets från golvvärmekretsen – separerar kretsarna, men tillåter fortfarande att värme överförs från den varma kretsen till golvvärmen. Tack vare detta är det möjligt att säkert koppla samman olika värmesystem, såsom värmepump, gaspanna, fastbränslepanna eller en kamin med vattenmantel.
Varför man använder en värmeväxlare i en golvvärmeinstallation är i grunden en central fråga.
✅ Framför allt kräver inte varje golvvärmesystem en värmeväxlare. Växlaren säkerställer, som vi nämnde ovan, separation av de hydrauliska kretsarna mellan värmekällan och golvvärmen. I vissa situationer är detta nödvändigt, till och med avgörande. I vilka? Det kommer vi till strax.
Det finns dock också golvvärmesystem som kan arbeta i en och samma krets med värmekällan utan att behöva separeras. Vad beror det på? Det finns ett antal orsaker till att separation av golvvärmen med en värmeväxlare kan vara nödvändig. Vi kommer att gå igenom de viktigaste, men redan från början kan vi säga att det vanligtvis beror på vilken typ av värmekälla vi har.
Användning av värmeväxlare för golvvärme är särskilt användbar när värmekällan är av en något äldre typ och kräver drift i ett öppet system. Ett öppet system är ett värmesystem som inte är helt slutet och trycksatt. Ett sådant system har vanligtvis på den högsta punkten, till exempel på vinden, ett så kallat öppet expansionskärl, genom vilket det har kontakt med luft. Om det i ett öppet system sker en alltför stor överhettning av vattnet och samtidigt en farlig tryckökning – avlastas detta automatiskt genom att det släpps ut ur systemet via det öppna expansionskärlet.
I sådana system – öppna – arbetar alla äldre typer av enheter, dvs. till exempel koleldade pannor, men även kaminer eller vedpannor. Dessa är enheter utan temperatursensorer, tröga system som inte stängs av vid överhettning (så som till exempel en värmepump skulle göra när en viss temperatur uppnås). Här fungerar det öppna expansionskärlet som en säkerhetsventil som avleder övertryck. Det är lättast att förklara med en kamin – man kan inte helt enkelt minska lågan för att reglera temperaturen – det är en trög värmekälla och därför avsedd för öppna system.
Tyvärr kan golvvärme inte arbeta i ett öppet system. Det är ett modernt system baserat på tunna rör, avsett för slutna system. Definitivt kan golvvärme inte fungera i ett öppet system.
Frågan uppstår då – hur kopplar man ett slutet golvvärmesystem med ett öppet system från en kamin, koleldad panna eller vedpanna? Det är just därför man använder en värmeväxlare för golvvärme.

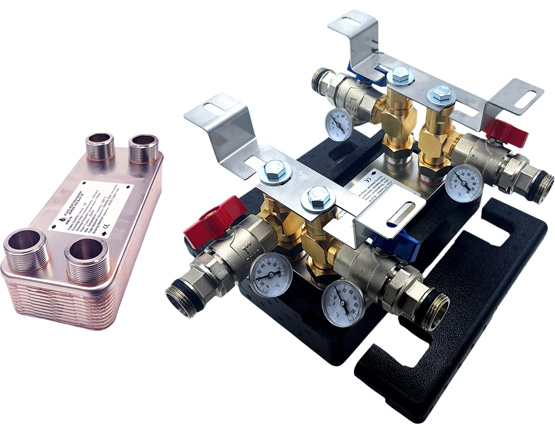

Värmeväxlare för golvvärme Nordic Tec, till vänster i version utan tillbehör, till höger i komplett monteringssats med ventiler och termometrar för kontroll av effektiv värmeöverföring.
Vissa kanske undrar varför golvvärme inte kan arbeta i ett öppet system. Tyvärr anses det vara mycket mindre hälsosamt och ha en skadlig påverkan på moderna installationer. Värmeväxlaren, i samarbete med golvvärmen, separerar den och skyddar den mot föroreningar, högt tryck eller olämplig vattenkvalitet i värmekällans krets.
Öppna system tenderar också att skapa en bättre miljö för kalkavlagringar inuti systemet. I grova rör i ett öppet system är det hanterbart (även om kalk naturligtvis minskar effektiviteten), men i golvvärme med tunna rör – är det inte acceptabelt.
✅ Mer sällan förekommer den motsatta situationen – när golvvärmen potentiellt kan skada en modern värmekälla, till exempel en dyr värmepump eller en modern kondenserande panna. Hur är det möjligt? Golvvärme anses ju vara en relativt ren del av värmesystemet...
I äldre golvvärmeinstallationer användes ofta rör utan syrediffusionsspärr. Detta innebär att de med tiden kan släppa in syre från luften i installationsvattnet. I moderna värmesystem som drivs av enheter som värmepumpar eller kondenserande pannor är förekomsten av syre i systemet oönskad – det kan orsaka snabbare korrosion av metallkomponenter, bildning av magnetit och problem med pumpar och ventiler.
Användning av en värmeväxlare gör det möjligt att separera den gamla golvvärmekretsen från den moderna värmekällan. På så sätt stannar syret som tränger igenom de gamla rören i golvvärmekretsen och når inte huvudkretsen, vilket avsevärt ökar livslängden på hela värmesystemet. Därmed minskar risken för fel i värmepumpen efter några år, liksom risken för igensättning av värmeväxlaren i en kondenserande panna.
Vanligtvis används dock värmeväxlare för golvvärme främst i motsatt syfte – alltså för att skydda golvvärmerören.
En annan aspekt som bör nämnas för att få en fullständig bild är situationen där golvvärmen innehåller ett annat värmemedium än värmekällans krets. I sådana fall är en värmeväxlare den enda lösningen för att separera de två systemen. För lekmän kan det vara svårt att föreställa sig – men sådana situationer förekommer:
En plattvärmeväxlare består av ett paket tunna stålplattor som är arrangerade så att det bildas flödeskanaler mellan dem för två separata värmemedier. Den ena kretsen avger värme genom plattornas yta och den andra tar upp den. Flödena är vanligtvis arrangerade motströms, vilket ökar effektiviteten i värmeöverföringen. Tack vare den stora plattarean kan en plattvärmeväxlare överföra en stor mängd energi trots relativt små dimensioner.
Valet av värmeväxlare för golvvärme bör ta hänsyn till flera grundläggande parametrar. De viktigaste är värmesystemets effekt, framlednings- och returtemperatur samt vattenflödet i båda kretsarna. För golvvärme används ofta en större värmeöverföringsyta, eftersom systemet arbetar vid relativt låga temperaturer. En korrekt vald värmeväxlare säkerställer stabil temperatur i systemet och minimala energiförluster.
✅ Tillverkaren Nordic Tec värmeväxlare använder ofta en beräkning på minst 0,30–0,35 m2 plattarea per 100 m2 golvvärme i nybyggnation. Denna beräkning kan dock inte användas universellt – eftersom valet av värmeväxlare också måste ta hänsyn till värmekällan. Om vi har en betydligt större panna eller kamin än vad golvvärmeytan antyder – kan vi inte basera valet enbart på denna beräkning. Om kaminen eller pannan är överdimensionerad – måste även värmeväxlaren överdimensioneras så att den kan ta upp all värme, även överskott från värmekällans krets. Annars finns risk för att vattnet i värmekällans system kokar, vilket är mycket farligt.
☑️✅ Om vi inte är helt säkra på valet – är det bäst att kontakta vår service.
I situationer där värmekällan (liksom golvvärmen) arbetar i ett slutet system – behövs den inte, och fall där man ändå använder värmeväxlare är sällsynta. Om vi bygger ett nytt hus och installerar en modern värmekälla – kondenserande panna, biobränslepanna eller pelletspanna av nyare typ, eller en värmepump – behövs ingen värmeväxlare. Den kan dock vara användbar om vi också installerar en extra värmekälla som fungerar med öppen låga, såsom en kamin. Eftersom en kamin fungerar säkrast i öppna system – är det värt att separera den från golvvärmen med hjälp av en plattvärmeväxlare för kamin.
Ibland i stora och omfattande värmesystem – eller i flervåningsbyggnader – händer det att systemet är dåligt tryckbalanserat. Det innebär att det i vissa delar saknas tryck, vilket leder till dåligt uppvärmda zoner. I sådana fall – även om både golvvärme och värmekälla är avsedda för slutna system – kan hydraulisk separation vara nödvändig.
En plattvärmeväxlare är dock i grunden avsedd för att separera öppna och slutna system. I det ovan beskrivna fallet, där syftet inte är att skydda systemen utan snarare att uppnå korrekt tryckbalansering, kan man använda en hydraulisk separator, en enhet som skiljer sig något från en värmeväxlare. Separator för golvvärme delar systemet i två delar – på ena sidan golvvärmen, på andra värmekällan. Den liknar alltså en värmeväxlare. Det finns dock en viktig skillnad – i en separator sker fortfarande blandning av vatten från båda systemen, därför används den istället för en värmeväxlare när man inte kombinerar öppna och slutna system i samma byggnad.
Korrekt installation av värmeväxlaren i golvvärmesystemet är mycket viktig för hela systemets effektivitet, och när det gäller värmeväxlare kan man säga att korrekt installation är avgörande. Värmeväxlaren bör installeras på en plats som möjliggör enkel serviceåtkomst. Det rekommenderas också att installera silfilter före växlaren samt lämpliga cirkulationspumpar på båda sidor av systemet. Tack vare detta blir vattenflödet stabilt och enheten skyddas mot föroreningar.
Ett av de vanligaste misstagen är att använda en för liten värmeväxlare. I golvvärmesystem kan detta leda till sänkning av framledningstemperaturen och begränsad systemprestanda. Ett annat fel är brist på korrekt vattenfiltrering före växlaren, vilket kan orsaka avlagringar i flödeskanalerna. Det är också viktigt att välja rätt cirkulationspumpar för att säkerställa korrekt flöde i båda kretsarna.
Det finns dock fler potentiella installationsfel, vi hänvisar till inlägget nedan som också hjälper dig att kontrollera om installatören av din värmeväxlare inte har gjort misstag (vilket händer även de bästa).
En värmeväxlare för golvvärme är en lösning som i många installationer avsevärt förbättrar säkerheten och flexibiliteten i värmesystemet. Den möjliggör separation av hydrauliska kretsar, stabilisering av systemets drift samt integration av olika värmekällor. En korrekt vald och installerad plattvärmeväxlare kan avsevärt öka effektiviteten hos golvvärme och säkerställa problemfri drift i många år.
Frågan bör dock inte vara ”är det värt det” – eftersom värmeväxlaren inte är en magisk komponent som alltid ökar systemets effektivitet oavsett installation. Den är en konkret lösning för hydraulisk separation – och används när det finns behov av det. I sådana fall är den nödvändig. I situationer där hydraulisk separation inte behövs – finns det i princip inget behov av den.
