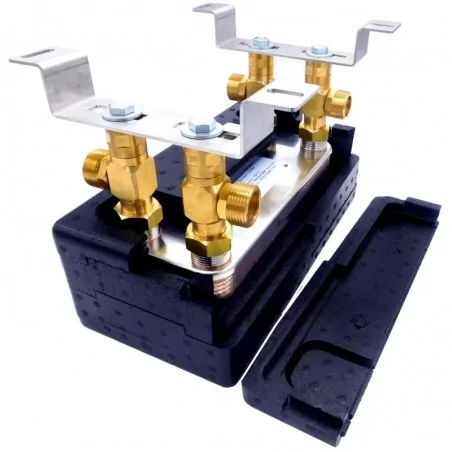

Värmeväxlare 1 tum - Nordic Tec Ba-32-30 - 4x 1", 30 plattor
Värmeväxlare med 30 plattor 4x 1 tum
Mer information - Värmeväxlare 1 tum - Nordic Tec Ba-32-30
- Material: plattvärmeväxlare tillverkad av rostfritt stål 316L
- Lödning: koppar 99,99% Cu
- Plattornas tjocklek: 0,4 mm
- Temperaturområde: från -185°C till +230°C
- Arbetstryck: < 30 bar (testad vid 45-60 bar)
Värmeväxlaren för uppvärmning (modell Ba-32-30) bör inte användas med vätskor som kräver tryck över 30 bar, såsom R410, R290, R32 och liknande, om det inte är säkert att systemet i fråga inte överskrider 30 bar. Om du letar efter en växlare för gasformiga vätskor med en liknande platyta, använd freon-värmeväxlaren Ba-26-34-F.
- Flödeskapacitet: 12 m³/h
- Anslutningsdiameter: 1" | DN25
Värmeöverföringsyta - Värmeväxlare 1" - Nordic Tec Ba-32-30: 0,960 m²
Diagrammet visar placeringen av värmeväxlaren Ba-32-30 i förhållande till Ba-32-serien när det gäller värmeöverföringsyta, det vill säga den totala inre ytan av plattorna. Om du letar efter en växlare med liknande storlek men med fler plattor (och därmed en större värmeöverföringsyta), kan du titta på modellerna som visas i diagrammet, till exempel växlaren Ba-32-50.
De vanligaste användningsområdena för plattvärmeväxlaren för uppvärmning Ba-32-30
- System med öppen spis som en extra värmekälla
- Värmesystem med pannor
- Solpaneler (kollektorer)
- Industriell kylning
- Värmesystem med värmepumpar
- Uppvärmning av hallar med hjälp av fläktkonvektorer
- Fjärrvärmeväxlare (värmeväxlare fjärrvärme)

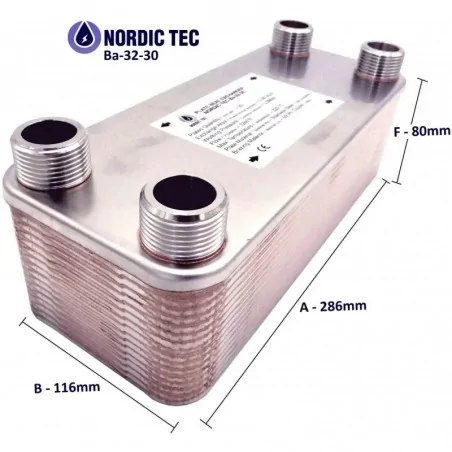

Mått för den termiska växlaren med 30 plattor - Ba-32-30
(A) - 286 mm
(B) - 116 mm
(F) - 80 mm
(C) - 243 mm
(D) - 72 mm
______
Konstruktion av plattvärmeväxlaren med 30 plattor – hur den är byggd | Ba-32-30
Plattvärmeväxlaren med 30 plattor är en genomflödesanordning, vilket innebär att den endast fungerar när vatten eller en annan vätska, som glykol, flödar genom den. En plattvärmeväxlare är, som en genomflödesanordning, ingen tank eftersom den inte lagrar vatten. Detta är en fördel eftersom det gör det möjligt att hålla enhetens storlek kompakt.
I praktiken är dess konstruktion mycket enkel: värmeväxlaren består av ett paket med 30 stålplattor som är sammanfogade med en teknik som kallas vakuumlödning. Detta är en modern metod för att sammanfoga material och erbjuder stora fördelar jämfört med traditionell svetsning. Processen sker vid temperaturer över 400–450 °C (även om vakuumlödning kan utföras vid temperaturer upp till 900 °C) under specifika förhållanden utan närvaro av luft. Denna konstruktion är extremt hållbar, vilket gör plattvärmeväxlare till mycket långlivade enheter.
Vilka enheter kan plattvärmeväxlaren Ba-32-30 med 30 plattor användas med?
Plattvärmeväxlaren med 30 plattor kan enkelt hantera:
- Gaspannor, pelletspannor, kolpannor, biobränslepannor och pannor för fasta bränslen med en effekt på cirka 30–35 kW, och under gynnsamma förhållanden även något kraftfullare enheter.
- Öppna spisar eller kaminer med vattenmantel för uppvärmning eller tappvarmvatten (VVC) med en effekt som liknar de ovan nämnda pannorna, det vill säga cirka 30 kW. Den kan användas som plattvärmeväxlare för att koppla slutna och öppna värmesystem till de nämnda värmekällorna.
- Värmepumpar, när de är anslutna till värmesystem eller tappvarmvatten (i ett vatten/glykolsystem) med värmepumpar på cirka 8 kW (högtemperaturssystem med radiatorer) eller 5 kW (lågtemperaturssystem med golvvärme). I detta fall fungerar inte växlaren som en kondensor och arbetar inte med freon eller köldmedier, utan separerar värmepumpens krets (glykol eller vatten) från värme- eller tappvarmvattenkretsen.
- Många andra användningsområden, inklusive kylning.
- Värmeväxlare för solfångare, designad för arbete med glykol.
Vilka ytor kan Nordic Tec Ba-32-30 värmeväxlare värma?
Den viktigaste faktorn vid val av värmeväxlare för uppvärmning bör vara korrekt anpassning till kraven från värmekällan, det vill säga värmesystemet. I praktiken kan Ba-32-30 dock värma en byggnad på upp till 300 m² i äldre byggnader och upp till 400–450 m² i nybyggnationer, förutsatt att värmekällan är tillräckligt kraftfull. Att välja värmeväxlare enbart baserat på byggnadens yta är dock inte den bästa metoden. En mer effektiv metod är att ta hänsyn till värmeväxlarens värmeöverföringsyta.
