Värmeväxlare för centralvärme för att ansluta enheter som värmepumpar och pannor
Värmeväxlare för centralvärme - Nordic Tec Ba-32-50
anslutningar 1", 50 plattor

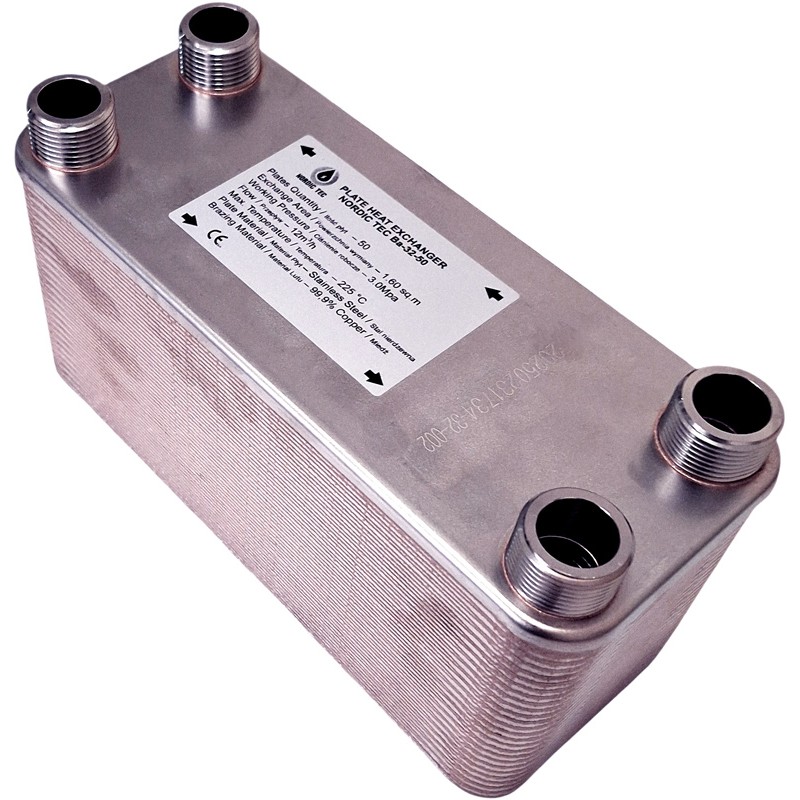

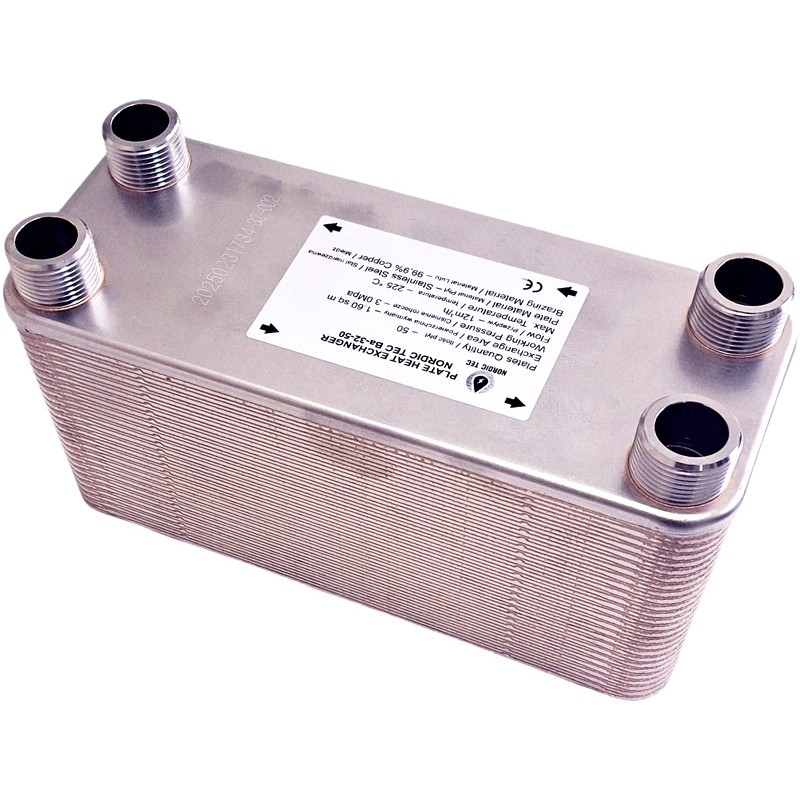

Mer information: Plattvärmeväxlare med 50 plattor 1" - Nordic Tec Ba-32-50
- Material: plattvärmeväxlare med 50 plattor tillverkad i rostfritt stål 316L
- Lödning: koppar 99,99 % Cu
- Tjocklek på enskild platta: 0,40 mm
- Temperaturområde: från -185 °C till +230 °C
- Nominell termisk effekt: upp till 285 kW beroende på tilloppstemperatur och flöde
Enhet: Värmeväxlaren med en kapacitet på 285 kW kan enkelt hantera en gaspanna med en maximal effekt på upp till 50–60 kW, med låga tilloppstemperaturer (upp till 50 °C). För kol-, pellet- eller ekopanna kan, om temperaturen är inställd på 55–60 °C, den maximala effekten för enheten som värmeväxlaren kan hantera vara ännu högre, exempelvis 65–70 kW.
Värmeväxlaren är också idealisk för en värmepump ansluten till ett centralvärmesystem. I ett radiatorsystem kan den optimalt hantera ett monoblock på 10–12 kW. För system som endast bygger på golvvärme (med låg tilloppstemperatur) är den lämplig för mindre pumpar, exempelvis 5–6 kW.
Närvaron av glykol i värmepumpskretsen är inget problem för värmeväxlaren.
- Flöde: 12 m³/h | 12 000 l/h
- Arbetstryck: 30 bar (testad vid 45–60 bar)
Plattvärmeväxlare vatten-vatten (vätska-vätska) - modell Ba-32-50 är inte en värmeväxlare för gas, designad för freon, köldmedium etc.
- Anslutningsdiameter: 1 tum, DN25
Värmeöverföringsyta - Plattvärmeväxlare med 50 plattor - Nordic Tec Ba-32-50: 1,60 m²
De vanligaste användningsområdena för plattvärmeväxlaren med 50 plattor Nordic Tec Ba-32-50
- Centralvärmesystem med öppna spisar utrustade med stora vattentankar, med en effekt på minst några tiotals kilowatt
- Centralvärmesystem med pannor, exempelvis värmeväxlare som arbetar med kondenspannor med en effekt upp till 60 kW
- Stora grupper av solpaneler (solfångare) med stor yta, som försörjer tappvarmvattenstankar
- Kompatibilitet med fläktkonvektorer (t.ex. Volcano) som arbetar med glykol eller vatten, oberoende av byggnadens typ och användningsområde
- Kompatibilitet med värmepumpar som använder vatten eller glykolblandning, både för golvvärmesystem och radiatorsystem
- Passiv kylning med värmepump genom användning av en kall källa
- Användning inom livsmedelsindustrin (pastörisering) och kylning av vätskor
- Uppvärmning av tappvarmvatten utan att använda en ackumulatortank, genom direkt uppvärmning av vatten från nätet (med rätt val av enhet)
- Industriell kylning för icke-aggressiva vätskor, såsom oljekylare
Mått för den termiska växlaren med 50 plattor - Ba-32-50
(A) - 286 mm
(B) - 116 mm
(F) - 127 mm
(C) - 243 mm
(D) - 72 mm
______

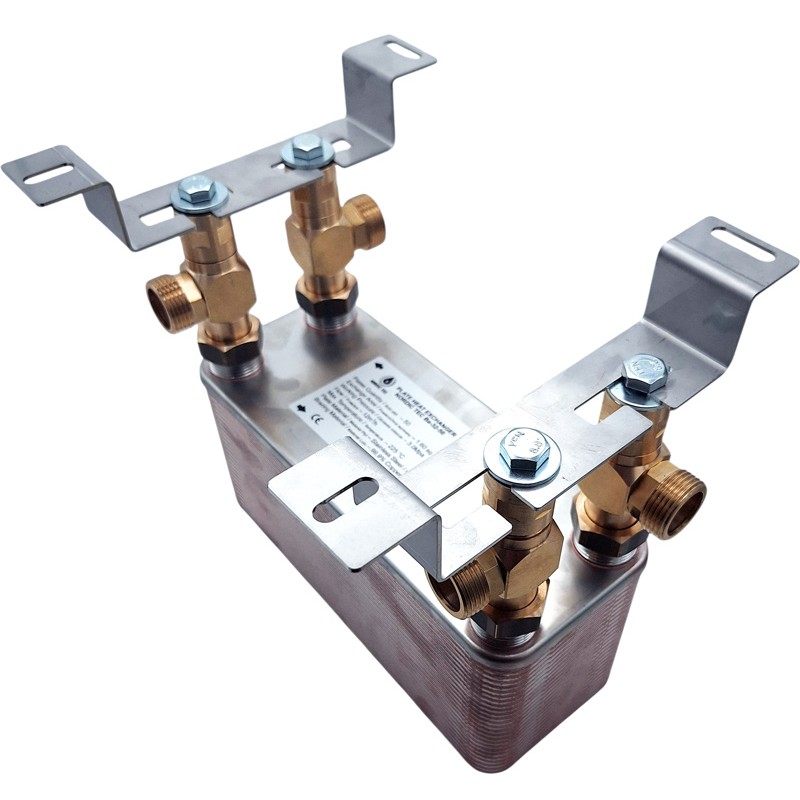

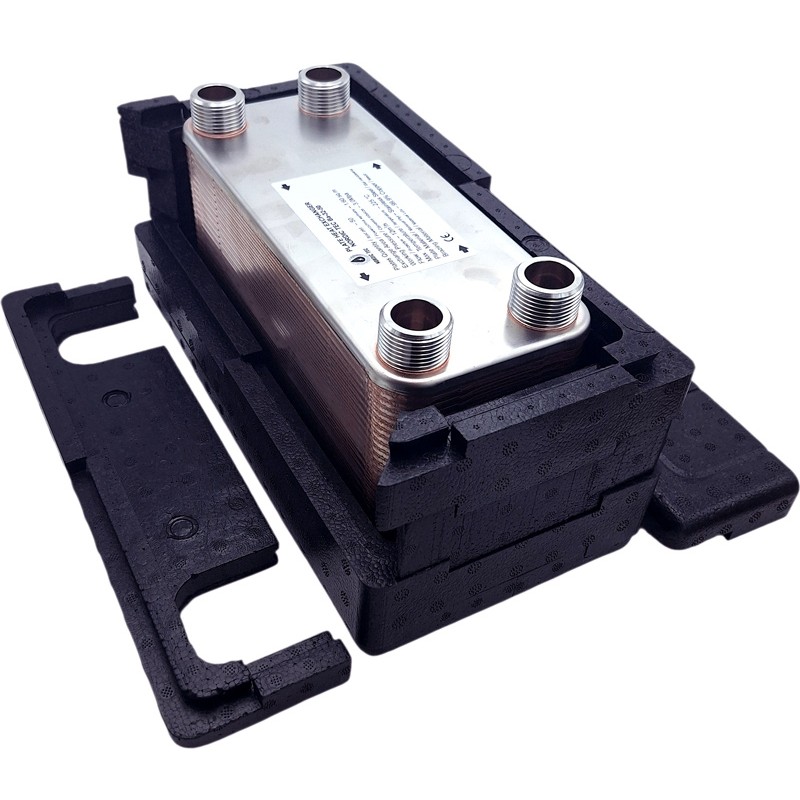

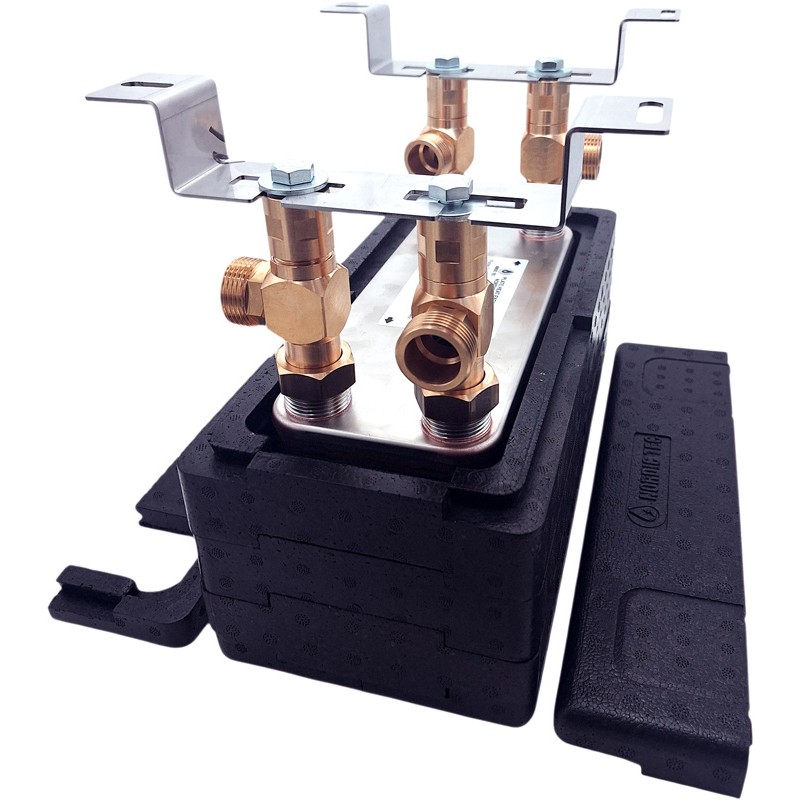

För denna modell, på grund av dess vikt (cirka 7,5 kg utan vätskor), rekommenderar vi även ett monteringsstöd med gängade kopplingar, vilket kommer att säkerställa värmeväxlarens stabila drift i många år. Detta kan väljas som ett tillval vid köp, liksom isoleringen, som vi rekommenderar om värmeväxlaren inte är avsedd att användas i kylapplikationer.
